一种心脏移植用保存装置及其使用方法与流程

本发明涉及心脏移植技术领域，具体为一种心脏移植用保存装置及其使用方法。

背景技术：

随着医疗技术的发展以及新型抗排斥免疫抑制剂的使用，心脏移植已成为治疗终末期心脏病的有效手段。在心脏移植手术前，对供体心脏的保存效果直接影响着心脏移植手术的成功率。

申请号cn03117851.0的专利公开了一种持续灌注心脏保存装置，包括心脏和保存液存放容器、膜肺、灌注泵、位于心脏和保存液存放容器内的灌注管、进液管、出液管、取样管。进液管的一端与心脏和保存液存放容器连接，另一端与膜肺连接；出液管的一端与膜肺连接，另一端与位于心脏和保存液存放容器内的灌注管连接；取样管的一端与膜肺连接，另一端与心脏和保存液存放容器连接；灌注泵安装在进液管形成的管路中。这样可形成能进行气体交换的封闭式循环系统，使离体心脏(供心)既能从保存液中吸收氧和营养物质，又能维持心肌内环境的稳定，有利于提高离体心脏(供心)的保存效果。但是，保存装置在移动时若发生碰撞，现有的心脏保存装置无法对外力进行缓冲，使得内部的心脏组织受到损伤。

技术实现要素：

(一)解决的技术问题

本发明的目的在于提供一种心脏移植用保存装置及其使用方法，以解决现有心脏保存装置在移动时若发生碰撞，无法对外力进行缓冲，使得内部的心脏组织受到损伤的问题。

(二)技术方案

为实现上述心脏移植用保存装置及其使用方法解决现有心脏保存装置在移动时若发生碰撞，无法对外力进行缓冲，使得内部的心脏组织受到损伤的问题，本发明提供如下技术方案：

一种心脏移植用保存装置，包括保护箱，所述保护箱的顶部转动连接有盖板，所述保护箱的顶部且位于盖板的下方开设有保存腔，所述保存腔内腔的底部放置有保存箱，所述保护箱顶部且位于保存腔的两侧均开设有移动槽，所述移动槽内腔的底部均固定连接有支撑弹簧，所述支撑弹簧的顶部均固定连接有移动柱，所述移动柱的一侧均固定连接有齿条，所述保护箱内部且位于移动槽与保存腔之间均开设有传动槽，所述传动槽内腔的一侧均转动连接有转动杆，所述转动杆的一端均延伸至移动槽内部并固定套接有传动齿轮，所述传动齿轮均通过齿牙与齿条啮合连接，所述转动杆位于传动槽内部的外侧均固定套接有蜗轮，所述传动槽内腔的顶部均转动连接有蜗杆，所述蜗杆均与蜗轮啮合连接，所述传动槽内腔的一侧且位于转动杆的下方均转动连接有螺纹杆，所述螺纹杆的外侧均固定套接有第二锥齿轮，所述蜗杆的底端均固定套接有第一锥齿轮，所述第一锥齿轮均与第二锥齿轮啮合连接，所述螺纹杆的一端均延伸至保存腔内部，所述保存腔内腔的两侧且位于螺纹杆的两侧均固定连接有固定板，所述固定板相对应的一侧均固定连接有支撑箱，两个所述支撑箱之间均固定连接有储存筒，所述保存腔内腔的两侧且位于储存筒的一侧均固定连接有两根限位杆，两根所述限位杆均位于螺纹杆的两侧，所述支撑箱内部均固定连接有气囊，所述支撑箱的一侧均固定连接有连接件，所述连接件的一端均延伸至支撑箱外侧并固定连接有压板，所述储存筒内部均滑动连接有活塞，所述螺纹杆的外侧均通过螺纹连接有移动板，所述移动板的一端均延伸至储存筒内部并与活塞的一侧固定连接，所述支撑箱的一侧固定连接有连通管，所述连通管的一端均延伸至气囊内部，所述连通管远离气囊的一端均延伸至储存筒内部。

可选的，所述保存腔内腔的底部且位于保存箱的两侧均固定连接有缓冲箱，所述缓冲箱内腔均滑动连接有连接块，所述连接块靠近保存箱的一侧均固定连接有连接杆，所述连接杆的一端均延伸至缓冲箱的外侧并固定连接有连接杆，所述连接杆的一端均延伸至缓冲箱的一侧并固定连接有挤板，所述连接块的一侧且位于缓冲箱内腔的一侧均固定连接有第一电磁铁，所述缓冲箱内部且位于连接杆的外侧固定连接有线圈，所述连接杆位于线圈内部的外侧固定套接有导体。

可选的，所述挤板的一侧均与保存箱的一侧相抵触。

可选的，所述盖板的一侧固定连接有第一固定件，所述保护箱的一侧且位于第一固定件的下方固定连接有第三固定件，所述第一固定件的底部且位于第三固定件的一侧固定连接有第二固定件，所述第三固定件内部滑动连接有第三电磁铁，所述第三电磁铁的一侧固定连接有固定杆，所述第二固定件靠近固定杆的一侧开设有卡槽，所述固定杆的一端延伸至卡槽内部，所述第三固定件内腔的一侧固定连接有第二电磁铁。

可选的，所述支撑弹簧的外侧与移动槽内腔滑动连接。

可选的，所述盖板的顶部固定连接有控制面板。

可选的，两个所述第一电磁铁之间磁性相斥。

可选的，所述移动板的顶部与底部分别与一块限位杆的底部和另一块限位杆的顶部滑动连接。

可选的，一种心脏移植用保存装置的使用方法：

s1、操作人员将保存箱放置在多组压板之间；

s2、操作人员关闭盖板。

可选的，一种心脏移植用保存装置的使用方法，所述s2关闭盖板时，盖板推动移动柱下移，使得气囊膨胀。

(三)有益效果

与现有技术相比，本发明提供了一种心脏移植用保存装置及其使用方法，具备以下有益效果：

1、通过设置有气囊、连接件与移动柱，使得本装置能够对保存箱进行限位，同时本装置受到撞击时，气囊对保存箱受到的力进行缓冲，从而不会使得保存箱内部的心脏组织受到损伤。

2、通过设置有第一电磁铁、连接块与连接杆，若本装置受到撞击时，气囊对压板受到的力进行缓冲，同时若保存箱晃动，挤板推动连接杆以及连接块向缓冲箱内腔方向移动，此时第一电磁铁之间的斥力磁场，对挤板受到的冲击力进行缓冲，从而不会使得保存箱内部的心脏组织受到损伤。

附图说明

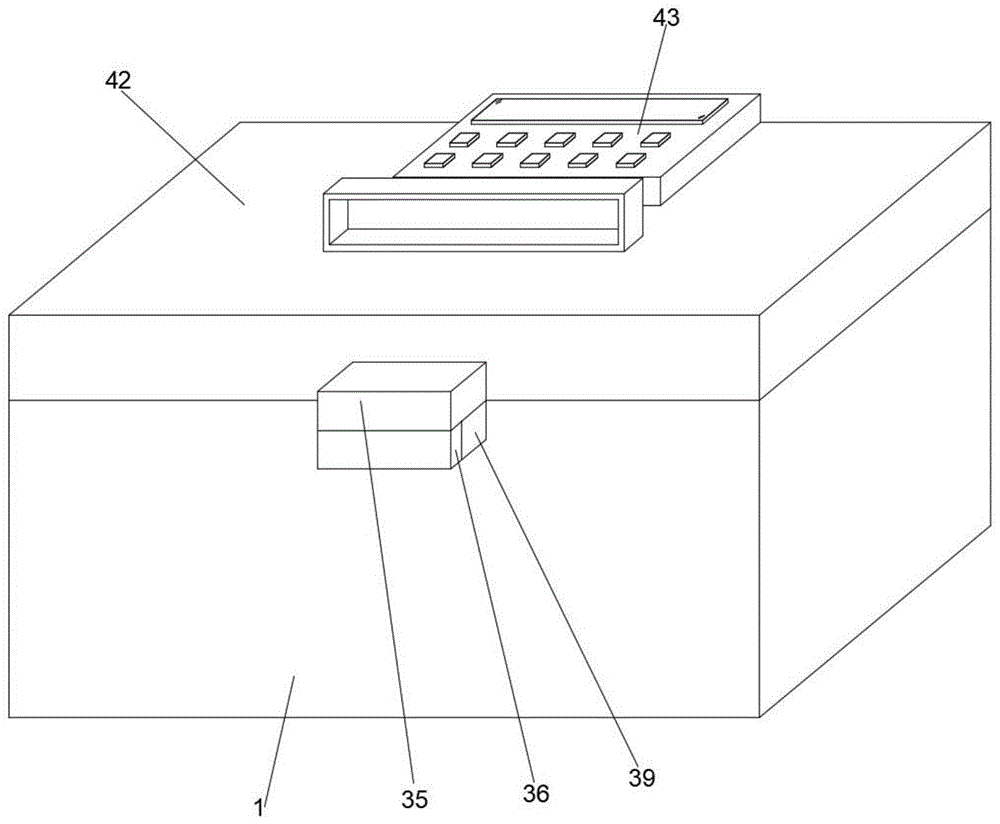

图1为本发明立体结构示意图；

图2为本发明内部结构示意图；

图3为本发明侧视结构示意图；

图4为本发明支撑箱与储存筒内部结构示意图；

图5为本发明缓冲箱内部结构示意图；

图6为本发明图2的a处放大图；

图7为本发明图2的b处放大图；

图8为本发明图3的c处放大图。

图中：1、保护箱；2、保存腔；3、保存箱；4、移动槽；6、移动柱；7、支撑弹簧；8、齿条；9、转动杆；10、传动齿轮；11、传动槽；12、蜗轮；13、蜗杆；14、第一锥齿轮；15、螺纹杆；16、第二锥齿轮；17、限位杆；18、支撑箱；19、储存筒；20、气囊；21、压板；22、活塞；23、连接件；24、移动板；25、固定板；26、连通管；27、缓冲箱；28、线圈；30、连接杆；31、挤板；32、连接块；33、第一电磁铁；34、导体；35、第一固定件；36、第二固定件；37、卡槽；38、固定杆；39、第三固定件；40、第二电磁铁；41、第三电磁铁；42、盖板；43、控制面板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1至图8，本发明提供一种技术方案：一种心脏移植用保存装置，包括保护箱1，保护箱1的顶部转动连接有盖板42，保护箱1的顶部且位于盖板42的下方开设有保存腔2，保存腔2内腔的底部放置有保存箱3，保护箱1顶部且位于保存腔2的两侧均开设有移动槽4，移动槽4内腔的底部均固定连接有支撑弹簧7，支撑弹簧7的顶部均固定连接有移动柱6，移动柱6的一侧均固定连接有齿条8，保护箱1内部且位于移动槽4与保存腔2之间均开设有传动槽11，传动槽11内腔的一侧均转动连接有转动杆9，转动杆9的一端均延伸至移动槽4内部并固定套接有传动齿轮10，传动齿轮10均通过齿牙与齿条8啮合连接，转动杆9位于传动槽11内部的外侧均固定套接有蜗轮12，传动槽11内腔的顶部均转动连接有蜗杆13，蜗杆13均与蜗轮12啮合连接，传动槽11内腔的一侧且位于转动杆9的下方均转动连接有螺纹杆15，螺纹杆15的外侧均固定套接有第二锥齿轮16，蜗杆13的底端均固定套接有第一锥齿轮14，第一锥齿轮14均与第二锥齿轮16啮合连接，螺纹杆15的一端均延伸至保存腔2内部，保存腔2内腔的两侧且位于螺纹杆15的两侧均固定连接有固定板25，固定板25相对应的一侧均固定连接有支撑箱18，两个支撑箱18之间均固定连接有储存筒19，保存腔2内腔的两侧且位于储存筒19的一侧均固定连接有两根限位杆17，两根限位杆17均位于螺纹杆15的两侧，支撑箱18内部均固定连接有气囊20，支撑箱18的一侧均固定连接有连接件23，连接件23的一端均延伸至支撑箱18外侧并固定连接有压板21，储存筒19内部均滑动连接有活塞22，螺纹杆15的外侧均通过螺纹连接有移动板24，移动板24的一端均延伸至储存筒19内部并与活塞22的一侧固定连接，支撑箱18的一侧固定连接有连通管26，连通管26的一端均延伸至气囊20内部，连通管26远离气囊20的一端均延伸至储存筒19内部。

其中，保存腔2内腔的底部且位于保存箱3的两侧均固定连接有缓冲箱27，缓冲箱27内腔均滑动连接有连接块32，连接块32靠近保存箱3的一侧均固定连接有连接杆30，连接杆30的一端均延伸至缓冲箱27的外侧并固定连接有连接杆30，连接杆30的一端均延伸至缓冲箱27的一侧并固定连接有挤板31，连接块32的一侧且位于缓冲箱27内腔的一侧均固定连接有第一电磁铁33，缓冲箱27内部且位于连接杆30的外侧固定连接有线圈28，连接杆30位于线圈28内部的外侧固定套接有导体34，若保存箱3晃动，此时保存箱3推动挤板31向缓冲箱27内部移动，此时挤板31推动连接杆30以及连接块32向缓冲箱27内腔方向移动，此时第一电磁铁33之间的斥力磁场，对挤板31受到的冲击力进行缓冲，同时连接杆30带动导体34移动时，使得导体34切割线圈28内部的磁感线，产生电流，然后将产生的电流输送给第一电磁铁33，从而增大第一电磁铁33之间的斥力。

其中，挤板31的一侧均与保存箱3的一侧相抵触，使得挤板31对保存箱3进行限位。

其中，盖板42的一侧固定连接有第一固定件35，保护箱1的一侧且位于第一固定件35的下方固定连接有第三固定件39，第一固定件35的底部且位于第三固定件39的一侧固定连接有第二固定件36，第三固定件39内部滑动连接有第三电磁铁41，第三电磁铁41的一侧固定连接有固定杆38，第二固定件36靠近固定杆38的一侧开设有卡槽37，固定杆38的一端延伸至卡槽37内部，第三固定件39内腔的一侧固定连接有第二电磁铁40，使得盖板42与保护箱1固定的较为牢固。

其中，支撑弹簧7的外侧与移动槽4内腔滑动连接，使得支撑弹簧7沿着移动槽4内腔的外侧滑动的较为平稳。

其中，盖板42的顶部固定连接有控制面板43，使得操作人员便于通过控制面板43操作本装置。

其中，两个第一电磁铁33之间磁性相斥，提高了本装置的实用性。

其中，移动板24的顶部与底部分别与一块限位杆17的底部和另一块限位杆17的顶部滑动连接，使得移动板24移动的更加稳定。

一种心脏移植用保存装置的使用方法：

s1、操作人员将保存箱3放置在多组压板21之间；

s2、操作人员关闭盖板42。

一种心脏移植用保存装置的使用方法，s2关闭盖板42时，盖板42推动移动柱6下移，使得气囊20膨胀。

综上，该心脏移植用保存装置，使用时，操作人员需要将心脏移动至移植人员的地方时，操作人员将保存箱3放置在保存腔2内腔的底部，使得保存箱3的两侧位于多组压板21之间，当操作人员关闭盖板42时，盖板42推动移动柱6下移，使得移动柱6带动齿条8下移，使得齿条8带动传动齿轮10转动，使得传动齿轮10带动转动杆9转动，使得转动杆9带动蜗轮12转动，使得蜗轮12带动蜗杆13转动，使得蜗杆13带动第一锥齿轮14转动，使得第一锥齿轮14带动第二锥齿轮16转动，使得第二锥齿轮16带动螺纹杆15转动，使得螺纹杆15带动移动板24向保存腔2内壁方向移动，使得移动板24带动活塞22向连通管26方向移动，使得活塞22推动储存筒19内部的气体通过连通管26进入气囊20内部，使得气囊20膨胀，使得气囊20推动连接件23向保存箱3方向移动，使得连接件23推动压板21将保存箱3限位住，同时操作人员通过控制面板43启动第二电磁铁40与第三电磁铁41，使得第二电磁铁40与第三电磁铁41之间产生互斥的磁场，使得第三电磁铁41推动固定杆38的一端移动至卡槽37内部，在医护人员带动本装置进行移动时，若本装置受到撞击时，此时保存箱3推动连接件23向气囊20方向移动，使得气囊20对压板21受到的力进行缓冲，同时若保存箱3晃动，此时保存箱3推动挤板31向缓冲箱27内部移动，此时挤板31推动连接杆30以及连接块32向缓冲箱27内腔方向移动，此时第一电磁铁33之间的斥力磁场，对挤板31受到的冲击力进行缓冲，同时连接杆30带动导体34移动时，使得导体34切割线圈28内部的磁感线，产生电流，然后将产生的电流输送给第一电磁铁33，从而增大第一电磁铁33之间的斥力，操作人员通过控制面板43输入密码后，才可以使得第二电磁铁40与第三电磁铁41之间的磁场转换为互吸的磁场，此时第三电磁铁41带动固定杆38的一端移动出卡槽37内部，然后操作人员打开盖板42，此时支撑弹簧7推动移动柱6上移，使得移动柱6带动齿条8上移，使得齿条8带动传动齿轮10反向转动，使得反向转动带动转动杆9转动，使得转动杆9带动蜗轮12反向转动，使得蜗轮12带动蜗杆13反向转动，使得蜗杆13带动第一锥齿轮14反向转动，使得第一锥齿轮14带动第二锥齿轮16反向转动，使得第二锥齿轮16带动螺纹杆15反向转动，使得螺纹杆15带动移动板24向远离保存腔2内壁方向移动，使得移动板24带动活塞22向远离连通管26方向移动，使得储存筒19与活塞22之间的可用空间增大，使得气囊20内部的气体通过连通管26进入储存筒19内部，使得气囊20收缩，使得操作人员方便将保存箱3从保存腔2内部取出。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
