一种鱼缸用增氧瀑布式过滤器的制作方法

本申请属于鱼缸水循环处理技术领域，更具体地说，涉及一种鱼缸用增氧瀑布式过滤器。

背景技术：

现有瀑布式鱼缸过滤器是中小型鱼缸广泛应用的一种水处理装置，由于它的结构简单、成本低廉和安装方便使其适用性很广。现有瀑布式鱼缸过滤器的潜水泵通过硬质塑料导管与过滤盒连接，过滤盒通过固定卡槽挂于鱼缸外壁，潜水泵抽水将原水过滤为清水重新排至鱼缸内，过滤器出水为瀑布式出水，使水流横向面积增大，与空气接触面积更多，将空气中氧气溶入清水中，补充鱼缸内水中含氧量。

但由于水的内聚力，瀑布水流在往下流动时，水流会向内部收缩，从上端的水幕形变为下端的水柱形，横向面积会减少，与空气接触的面积减少，溶氧效率会降低。

申请内容

1．要解决的技术问题

针对现有技术中存在的问题，本申请的目的在于提供一种鱼缸用增氧瀑布式过滤器，它可以实现阻碍水流的内聚力，减少水流向内收缩形变，它可以实现阻碍水流的下流速度，增加与空气接触的时间，提高水流含氧量，它可以实现避免导体桶移动，造成与水流接触干涉而与空气接触不够的问题，它可以实现有效避免因导体桶和水流自身电容小的问题而导致电荷数量少，吸引力不够的问题，它可以实现有效避免带有正电荷的水流未经中和而进入鱼缸内，造成鱼缸内生物的生理破坏。

2．技术方案

为解决上述问题，本申请采用如下的技术方案。

一种鱼缸用增氧瀑布式过滤器，包括水箱、静电发生器、导体桶和磁力部。

水箱靠近上侧的前端固设有出水部，出水部上开设有出水流道。

水箱用于抽取鱼缸内原水，将原水过滤为清水由出水流道排出。

静电发生器固定连接于出水部前侧端，清水排出时须流经静电发生器。

静电发生器可释放正、负电荷，将正电荷附加在清水中，将负电荷附加在导体桶中。

导体桶后侧靠近上端开设有连接口，连接口与出水部固定连接，导体桶与出水部连通。

导体桶侧壁开设有多个通气孔，使外界空气能进入导体桶内与清水接触。

导体桶底部开设有出水口，使清水流至导体桶底部后，清水中的正电荷与导体桶的负电荷进行中和，再由出水口流出至鱼缸内。

导体桶为导电材料，使负电荷可自由流动。

磁力部固定连接于出水部下端。

磁力部套设于导体桶外侧，磁力部内壁与导体桶外壁之间留有间隙，使外界空气可通过通气孔流入导体桶内。

磁力部位于导体桶前侧的为正极板，磁力部位于导体桶后侧的为负极板，正极板与负极板之间固定连接有连接板，磁感线由正极向负极发出，磁感线垂直于导体桶侧壁，与水流流动方向垂直。

进一步的，磁力部下端与导体桶下端齐平，使带正电荷的水流在电荷被中和前均在磁场内，有效保证安培力的作用时间。

进一步的，导体桶底部开设有多个排水孔，导体桶内水流由排水孔流入鱼缸内。

进一步的，导体桶内壁下侧设有挡水板，挡水板底端开设有过滤孔，过滤孔位置与排水孔位置均相错位，使清水流至导体桶底部时，必须接触导体桶，有效避免带有正电荷的水流未经中和而进入鱼缸内，造成鱼缸内生物的生理破坏。

进一步的，导体桶材料为铜，铜的导电能力强，使负电荷更易流动。

进一步的，正极板与负极板之间的连接板材质为塑料，避免连接板在长时间工作后产生磁化，对水流产生干涉。

进一步的，通气孔外层覆盖有呼吸膜，有效避免导体桶内水流未中和电荷为逃逸出导体桶外进入鱼缸中，造成鱼缸内生物生理破坏。

进一步的，导体桶底部固设有上挡板和下挡板，上挡板和下挡板均倾斜设置，上挡板和下挡板水平宽度均小于导体桶宽度，上挡板和下挡板之间留有间隙，清水可由间隙流出，水流从间隙流出后仍呈瀑布装流出，增大溶氧效率。

进一步的，静电发生器位于出水流道底端，清水从出水流道流出时，必然接触静电发生器，使水流的带电率高。

3．有益效果

相比于现有技术，本申请的优点在于：

（1）本方案提出了一种新的技术思路，运用正、负电荷之间的吸引力，阻碍水流的内聚力，减少水流向内收缩形变。

（2）本方案运用安培力，带有正电荷的水流流动产生电流，水流在磁场中切割磁感线，产生与水流流动方向不同的安培力，延长水流的下流曲线，阻碍水流的下流速度，减少伯努利效应的产生，有效防止下端水流因流速过快而断流，增加与空气接触的时间，提高水流含氧量。

（3）本方案导体桶与水箱为固定连接，避免导体桶内的负电荷在流动时产生电流，在磁场中生产安培力，带动导体桶的移动，造成与水流接触干涉，造成水流与空气接触不够的问题。

（4）本方案导体桶底部设有挡板，清水流至导体桶底部时与挡板接触，清水中的正电荷与导体桶的负电荷中和，使静电发生器产生的电荷能源源不断的输送给导体桶和水流，有效避免因导体桶和水流自身电容小的问题而导致电荷数量少，吸引力不够的问题。

（5）本方案导体桶过滤孔及排水孔位置不重合，清水流至导体桶底部时，必须接触导体桶，有效避免带有正电荷的水流未经中和而进入鱼缸内，造成鱼缸内生物的生理破坏。

附图说明

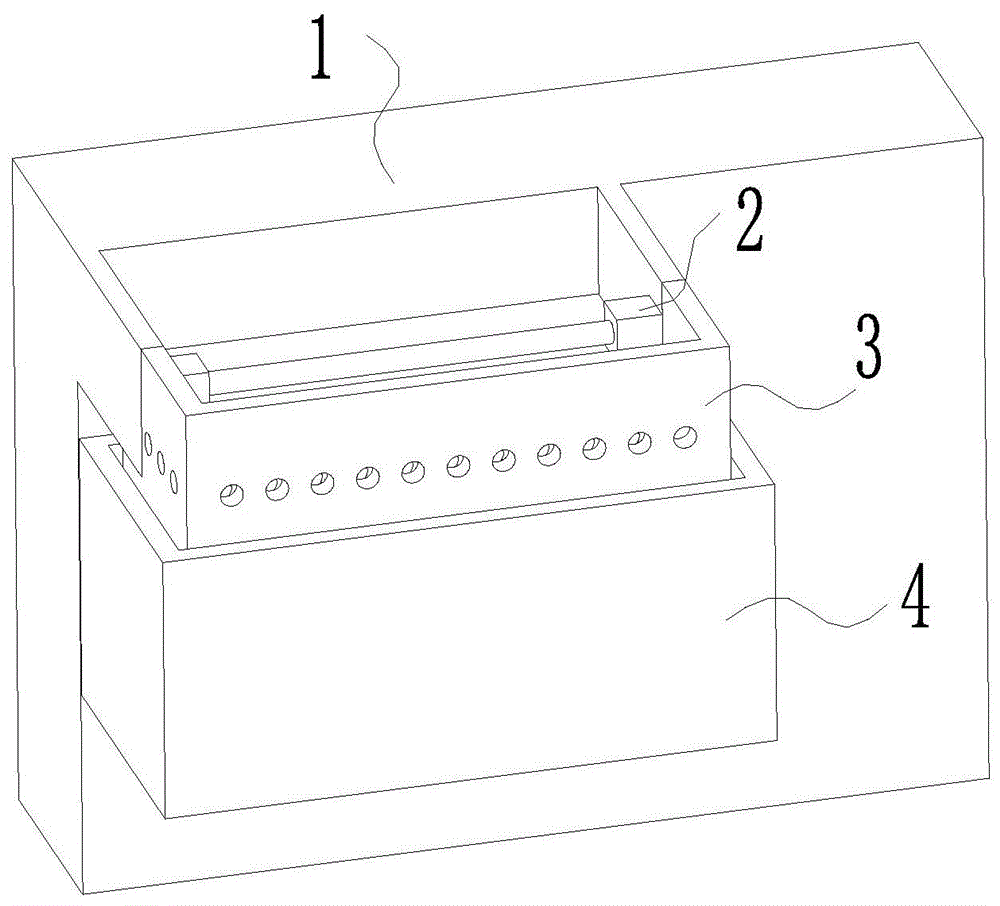

图1为本申请的具体实施例一的立体结构示意图；

图2为本申请的具体实施例一的立体剖视结构示意图；

图3为本申请的具体实施例一的水箱的立体剖视结构示意图；

图4为本申请的具体实施例一的导体桶的立体剖视结构示意图；

图5为本申请的具体实施例一的磁力部的立体剖视结构示意图；

图6为本申请的具体实施例一的磁力部的磁感线分布示意图；

图7为本申请的具体实施例一的清水流动示意图；

图8为本申请的具体实施例一的清水受力示意图；

图9为本申请的具体实施例二的导体桶的平面剖视结构示意图；

图10为本申请的具体实施例三的导体桶的平面剖视结构示意图。

图中标号说明：

水箱1、出水部101、静电发生器2、导体桶3、连接口301、通气孔302、排水孔303、上挡板304、下挡板305、挡水板306、过滤孔307、磁力部4、负极板401、正极板402。

具体实施方式

下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本申请一部分实施例，而不是全部的实施例，基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。

在本申请的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本申请和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本申请的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本申请的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本申请中的具体含义。

具体实施例一：请参阅图1-8的一种鱼缸用增氧瀑布式过滤器，它包括水箱1、静电发生器2、导体桶3和磁力部4。

水箱1靠近上侧的前端固设有出水部101，出水部101上开设有出水流道。

水箱1用于抽取鱼缸内原水，将原水过滤为清水由出水流道排出。

静电发生器2固定连接于出水部101前侧端，清水排出时须流经静电发生器2。

静电发生器2可释放正、负电荷，将正电荷附加在清水中，将负电荷附加在导体桶3中。

静电发生器2位于出水流道底端，清水从出水流道流出时，必然接触静电发生器，使水流的带电率高。

导体桶3后侧靠近上端开设有连接口301，连接口301与出水部101固定连接，导体桶3与出水部101连通。

导体桶3侧壁开设有多个通气孔302，使外界空气能进入导体桶3内与清水接触。

通气孔302外层覆盖有呼吸膜，呼吸膜为透气不透水膜，有效避免导体桶3内水流未中和电荷为逃逸出导体桶3外进入鱼缸中，造成鱼缸内生物生理破坏。

导体桶3底部开设有多个排水孔303，使清水流至导体桶3底部后，清水中的正电荷与导体桶3的负电荷进行中和，再由排水孔303流出至鱼缸内。

导体桶3材料为铜，铜的导电能力强，使负电荷更易流动。

磁力部4固定连接于出水部101下端。

磁力部4套设于导体桶3外侧，磁力部4内壁与导体桶3外壁之间留有间隙，使外界空气可通过通气孔302流入导体桶3内。

磁力部4位于导体桶3前侧的为正极板402，磁力部4位于导体桶3后侧的为负极板401，正极板402与负极板401之间固定连接有连接板，磁感线由正极向负极发出，磁感线垂直于导体桶3侧壁，与水流流动方向垂直。

正极板402与负极板401之间的连接板材质为塑料，有效避免连接板在长时间工作后产生磁化，对水流产生干涉。

磁力部4下端与导体桶3下端齐平，使带正电荷的水流在电荷被中和前均在磁场内，有效保证安培力的作用时间。

具体实施例二：请参阅图9的一种鱼缸用增氧瀑布式过滤器，导体桶3底部固设有上挡板304和下挡板305，上挡板304和下挡板305均倾斜设置，上挡板304和下挡板305水平宽度均小于导体桶3宽度，水流流下后必定会和上挡板304或下挡板305接触，有效保证水流中的正电荷被导体桶3所附带的负电荷中和，上挡板304和下挡板305之间留有间隙，清水可由间隙流出，水流从间隙流出后仍呈瀑布装流出，增大溶氧效率。

具体实施例三：请参阅图10的一种鱼缸用增氧瀑布式过滤器，导体桶3内壁下侧设有挡水板306，挡水板306底端开设有过滤孔307，过滤孔307位置与排水孔303位置均不重合，使清水流至导体桶3底部时，必须接触导体桶3，有效避免带有正电荷的水流未经中和从排水孔303内排出至鱼缸内，造成鱼缸内生物的生理破坏。

工作原理：原水由水箱抽取并过滤后由出水部101排出，当清水从出水流道流出时经过静电发生器2，静电发生器2使流经的水流带上正电荷，将导体桶3附带有负电荷。

当带有正电荷的水流呈水幕状流入导体桶3内时，水流内的正电荷被导体桶3侧壁的负电荷吸引，使水流受到向导向桶3内壁运动的f2力，抵消水流本身的内聚力，有效避免下端水流汇聚成水柱而缩短了与空气接触的面积，有效增加了溶氧面积，从而达到提高溶氧量的目的。

因水流向下流动时经过磁场，正电荷随水流下下运动使水流具有向下的电流，根据左手定则判定水流受到向右的f1力，使水流下流曲线增长，延长与空气的接触时间，增加溶氧量。

本申请提出了一种新的技术思路，运用正、负电荷之间的吸引力，阻碍水流的内聚力，减少水流向内收缩形变。

运用安培力，带有正电荷的水流流动产生电流，水流在磁场中切割磁感线，产生与水流流动方向不同的安培力，延长水流下流的曲线，阻碍水流的下流速度，减少伯努利效应的产生，有效防止下端水流因流速过快而断流，增加与空气接触的时间，提高水流含氧量。

导体桶3与水箱1为固定连接，避免导体桶3内的负电荷在流动时产生电流，在磁场中生产安培力，带动导体桶3的移动，造成与水流接触干涉，造成水流与空气接触不够的问题。

导体桶3底部设有挡板，清水流至导体桶3底部时与挡板接触，清水中的正电荷与导体桶3的负电荷中和，使静电发生器2产生的电荷能源源不断的输送给导体桶3和水流，有效避免因导体桶3和水流自身电容小的问题而导致电荷数量少，吸引力不够的问题。

导体桶过滤孔307及排水孔303位置不重合，清水流至导体桶3底部时，必须接触导体桶3，有效避免带有正电荷的水流未经中和而进入鱼缸内，造成鱼缸内生物的生理破坏。
