一种兼具内外控制的生物培养智能温控箱的制作方法

本发明涉及智能温控箱相关领域,具体为一种兼具内外控制的生物培养智能温控箱。



背景技术:

在许多生物实验中,需要进行生物培养,而对于哺乳生物而言,培养箱内的温度控制尤为重要,这会极大的影响生物的状态和存活率,但是,对于一般的温控箱而言,需要人为的在外部进行温度操作控制,内部通过热度传感器进行调节控温,换气系统和控温系统分属不同的动力控制,成本高,智能化低,而在遇到传感器失效,实验人员不在现场时,很容易导致内部生物在控温失效的环境下死亡,本发明阐述的一种兼具内外控制的生物培养智能温控箱,能够解决上述问题。



技术实现要素:

为解决上述问题,本例设计了一种兼具内外控制的生物培养智能温控箱,包括箱体,所述箱体内开设有开口向前的培养腔,所述培养腔的左侧连通设有控温腔,所述控温腔的内壁固定安装有加热器,所述加热器的底面电性连接设有触控开关,所述培养腔的顶壁固设有温度检测探针,所述培养腔的上侧连通设有两个左右对称且开口朝上的换气腔,所述箱体内设有能能对所述培养腔内进行换气,且能在温度失衡时调节换气效率和控制加热的控温机构,所述控温机构包括上下滑动设在所述控温腔左壁上的触控块,所述触控块能与所述触控开关接触且开启所述触控开关,所述控温腔的右壁转动设有凸轮轴,所述凸轮轴的左侧面固设有升降凸轮,所述升降凸轮与所述触控块底面能抵接,所述控温腔的右侧连通设有移动腔,所述移动腔的底壁左右滑动设有移动块,所述移动块与所述触控块之间铰接设有移动连杆,所述移动腔的右侧开设有压力腔,所述压力腔的内壁间滑动设有压力活塞,所述压力活塞的左侧面固设有顶杆,所述顶杆左侧延伸部分伸入所述移动腔内,并与所述移动块右侧面抵接,两个所述换气腔相互远离侧连通设有弹性腔,两个所述换气腔之间连通设有一个控制腔,所述控制腔的顶壁转动设有竖轴,所述竖轴的底面固设有控制凸轮,所述弹性腔的内壁间滑动设有封闭块,所述封闭块延伸部分贯穿所述换气腔,并能伸入所述控制腔内与所述控制凸轮抵接,所述封闭块内开设有上下贯通的通腔,所述通腔能与所述换气腔连通,所述换气腔的左右两侧连通设有支撑腔,所述支撑腔位于所述弹性腔上侧,位于同个所述换气腔两侧的所述支撑腔之间固设有支撑板,所述支撑板贯穿所述换气腔,且所述支撑板前后尺寸小于所述换气腔前后壁之间的距离,所述支撑板顶面转动设有风扇轴,所述风扇轴外周固设有风扇叶,左右两个所述风扇叶上下朝向相反。

可优选的,所述培养腔的右侧开设有电机腔,所述电机腔的底面固设有电机,所述电机的底面动力连接设有动力轴,所述电机的顶面动力连接设有电机轴,所述电机腔的后壁转动设有旋转轴,所述旋转轴与所述电机轴之间传动连接设有旋转锥齿轮组,所述电机腔的下侧开设有齿轮腔,所述凸轮轴右侧延伸部分位于所述齿轮腔内,所述动力轴下侧延伸部分位于所述齿轮腔内,所述凸轮轴和所述动力轴之间传动连接设有动力锥齿轮组,所述触控块的底面和所述控温腔底壁间固定安装有复位弹簧,所述电机腔的后侧开设有调节腔,所述调节腔的上下壁上均转动设有从动蜗杆,所述调节腔的右壁固设有两个上下对称的支撑块,两个所述支撑块之间转动设有棘轮轴,所述棘轮轴延伸部分贯穿所述支撑块的内壁,并伸入所述调节腔内,且其末端均固定安装有棘轮组,所述从动蜗杆与所述棘轮组动力连接,所述棘轮轴外周固设有调节蜗轮,所述旋转轴后侧延伸部分位于所述调节腔内,并与所述调节蜗轮啮合,所述调节腔的后壁转动设有两个上下对称的从动轴,所述从动轴的外周固设有从动蜗轮,所述从动蜗轮与所述从动蜗杆啮合,所述调节腔的前壁转动设有齿轮轴、连接轴和加速轴,所述齿轮轴和所述连接轴的外周均固设有连接齿轮,两个所述连接齿轮相互啮合,所述连接轴和位于上侧所述从动轴之间传动连接设有传动皮带组,所述加速轴的外周固设有加速齿轮,所述加速齿轮的直径大于所述连接齿轮,所述加速轴和位于下侧所述从动轴之间传动连接设有从动皮带组,所述电机与所述温度检测探针电性连接。

可优选的,所述控制腔的上侧开设有矩形腔,所述竖轴上侧延伸部分位于所述矩形腔内,所述齿轮轴前侧延伸部分位于所述矩形腔内,所述齿轮轴与所述竖轴之间传动连接设有从动锥齿轮组,所述封闭块远离所述换气腔侧面和所述弹性腔远离所述换气腔侧壁间固定安装有伸缩弹簧,所述弹性腔上侧连通设有传动腔,所述传动腔的顶壁转动设有传动蜗杆,所述传动腔的后壁转动设有短轴,所述短轴与所述传动蜗杆之间传动连接设有传动锥齿轮组,所述短轴的外周固设有旋转齿轮,所述封闭块的上侧内壁固嵌有齿条,所述旋转齿轮与所述齿条啮合,所述支撑板内开设有蜗轮腔,所述蜗轮腔的右壁转动设有风扇蜗杆,所述风扇蜗杆延伸部分贯穿所述支撑板的内壁,并伸入所述传动腔内,且其位于所述传动腔内的末端固设有传动蜗轮,所述传动蜗轮与所述传动蜗杆啮合,所述风扇轴下侧延伸部分伸入所述蜗轮腔内,且其底面固设有风扇蜗轮,所述风扇蜗轮与所述风扇蜗杆啮合。

可优选的,所述培养腔的底壁固设有避风箱,所述避风箱内设有开口向左的避风腔,所述避风腔的底壁固定安装有两个左右对称的升降弹簧,两个升降弹簧顶端固设有一个升降板,所述升降板的底面固设有升降柱,所述避风腔的下侧开设有液压腔,所述液压腔位于所述压力腔右侧,所述液压腔内存有液压油,所述升降柱下侧延伸部分伸入所述液压腔内,且其底面固设有压力板,所述压力板与所述液压腔内壁滑动连接,所述液压腔与所述压力腔之间连通设有连通阀。

可优选的,所述培养腔的上下壁间转动设有玻璃门,所述玻璃门能封闭所述培养腔。

本发明的有益效果是:本发明不仅能够对培养腔内进行间歇性加热控温,并进行匀速换气保持培养腔内稳定恒定,还能够在培养腔内温度过高时,加快换气效率,提升控温的效果,达到更加高效的智能控温水平,另外,还能在温度检测探针失效,且温度过低时,通过培养腔内部哺乳动物自身的方位移动,来控制常态加热,能够使得在无人状态下,保持内部哺乳动物的生命安全。

附图说明

为了更清楚地说明发明实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

下面结合附图和实施例对本发明进一步说明。

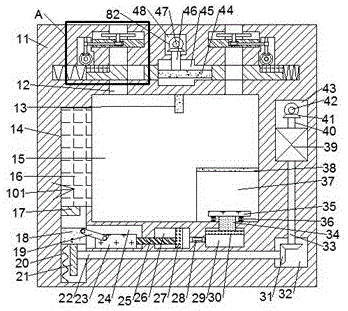

图1是本发明的整体结构示意图。

图2是本发明中调节腔的内部结构示意图。

图3是图1中a的放大结构示意图。

图4是本发明中玻璃门的位置示意图。

具体实施方式

下面结合图1-4对本发明进行详细说明,其中,为叙述方便,现对下文所说的方位规定如下:下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

本发明所述的一种兼具内外控制的生物培养智能温控箱,包括箱体11,所述箱体11内开设有开口向前的培养腔15,所述培养腔15的左侧连通设有控温腔14,所述控温腔14的内壁固定安装有加热器16,所述加热器16的底面电性连接设有触控开关17,所述培养腔15的顶壁固设有温度检测探针13,所述培养腔15的上侧连通设有两个左右对称且开口朝上的换气腔12,所述箱体11内设有能能对所述培养腔15内进行换气,且能在温度失衡时调节换气效率和控制加热的控温机构101,所述控温机构101包括上下滑动设在所述控温腔14左壁上的触控块18,所述触控块18能与所述触控开关17接触且开启所述触控开关17,所述控温腔14的右壁转动设有凸轮轴22,所述凸轮轴22的左侧面固设有升降凸轮21,所述升降凸轮21与所述触控块18底面能抵接,所述控温腔14的右侧连通设有移动腔24,所述移动腔24的底壁左右滑动设有移动块23,所述移动块23与所述触控块18之间铰接设有移动连杆19,所述移动腔24的右侧开设有压力腔26,所述压力腔26的内壁间滑动设有压力活塞27,所述压力活塞27的左侧面固设有顶杆25,所述顶杆25左侧延伸部分伸入所述移动腔24内,并与所述移动块23右侧面抵接,两个所述换气腔12相互远离侧连通设有弹性腔76,两个所述换气腔12之间连通设有一个控制腔45,所述控制腔45的顶壁转动设有竖轴46,所述竖轴46的底面固设有控制凸轮44,所述弹性腔76的内壁间滑动设有封闭块78,所述封闭块78延伸部分贯穿所述换气腔12,并能伸入所述控制腔45内与所述控制凸轮44抵接,所述封闭块78内开设有上下贯通的通腔80,所述通腔80能与所述换气腔12连通,所述换气腔12的左右两侧连通设有支撑腔65,所述支撑腔65位于所述弹性腔76上侧,位于同个所述换气腔12两侧的所述支撑腔65之间固设有支撑板66,所述支撑板66贯穿所述换气腔12,且所述支撑板66前后尺寸小于所述换气腔12前后壁之间的距离,所述支撑板66顶面转动设有风扇轴64,所述风扇轴64外周固设有风扇叶63,左右两个所述风扇叶63上下朝向相反。

有益地,所述培养腔15的右侧开设有电机腔43,所述电机腔43的底面固设有电机39,所述电机39的底面动力连接设有动力轴33,所述电机39的顶面动力连接设有电机轴40,所述电机腔43的后壁转动设有旋转轴42,所述旋转轴42与所述电机轴40之间传动连接设有旋转锥齿轮组41,所述电机腔43的下侧开设有齿轮腔32,所述凸轮轴22右侧延伸部分位于所述齿轮腔32内,所述动力轴33下侧延伸部分位于所述齿轮腔32内,所述凸轮轴22和所述动力轴33之间传动连接设有动力锥齿轮组31,所述触控块18的底面和所述控温腔14底壁间固定安装有复位弹簧20,所述电机腔43的后侧开设有调节腔49,所述调节腔49的上下壁上均转动设有从动蜗杆58,所述调节腔49的右壁固设有两个上下对称的支撑块61,两个所述支撑块61之间转动设有棘轮轴60,所述棘轮轴60延伸部分贯穿所述支撑块61的内壁,并伸入所述调节腔49内,且其末端均固定安装有棘轮组59,所述从动蜗杆58与所述棘轮组59动力连接,所述棘轮轴60外周固设有调节蜗轮62,所述旋转轴42后侧延伸部分位于所述调节腔49内,并与所述调节蜗轮62啮合,所述调节腔49的后壁转动设有两个上下对称的从动轴56,所述从动轴56的外周固设有从动蜗轮57,所述从动蜗轮57与所述从动蜗杆58啮合,所述调节腔49的前壁转动设有齿轮轴47、连接轴53和加速轴50,所述齿轮轴47和所述连接轴53的外周均固设有连接齿轮52,两个所述连接齿轮52相互啮合,所述连接轴53和位于上侧所述从动轴56之间传动连接设有传动皮带组54,所述加速轴50的外周固设有加速齿轮51,所述加速齿轮51的直径大于所述连接齿轮52,所述加速轴50和位于下侧所述从动轴56之间传动连接设有从动皮带组55,所述电机39与所述温度检测探针13电性连接,当所述温度检测探针13监测到所述培养腔15内温度正常时,此时所述电机39正向运转,从而可使所述动力轴33带动所述凸轮轴22正转,进而可使所述升降凸轮21和所述复位弹簧20带动所述触控块18往返升降,则可使所述触控块18与所述触控开关17间歇性接触,继而可使所述加热器16间歇性运转加热,此时可保持所述培养腔15内温度恒定,同时,所述电机39正转可使所述电机轴40带动所述旋转轴42正转,从而可使所述棘轮轴60带动位于上侧所述从动蜗杆58正转,此时位于下侧所述从动蜗杆58不受影响,继而可通过所述传动皮带组54、位于上侧所述从动轴56和所述连接轴53带动所述齿轮轴47缓慢转动,当所述温度检测探针13监测到所述培养腔15内温度过高时,所述电机39反向运转,可使所述电机轴40带动所述旋转轴42反转,此时可使位于下侧所述从动蜗杆58反转,且位于上侧所述从动蜗杆58不受影响,从而可使位于下侧所述从动轴56、所述从动皮带组55和所述加速轴50带动所述齿轮轴47快速转动,通过所述电机39反转仍然可使所述加热器16间歇性运转,能够保持所述培养腔15内在快速换气的过程中,不至于温度降低的过快。

有益地,所述控制腔45的上侧开设有矩形腔48,所述竖轴46上侧延伸部分位于所述矩形腔48内,所述齿轮轴47前侧延伸部分位于所述矩形腔48内,所述齿轮轴47与所述竖轴46之间传动连接设有从动锥齿轮组82,所述封闭块78远离所述换气腔12侧面和所述弹性腔76远离所述换气腔12侧壁间固定安装有伸缩弹簧77,所述弹性腔76上侧连通设有传动腔70,所述传动腔70的顶壁转动设有传动蜗杆72,所述传动腔70的后壁转动设有短轴74,所述短轴74与所述传动蜗杆72之间传动连接设有传动锥齿轮组73,所述短轴74的外周固设有旋转齿轮75,所述封闭块78的上侧内壁固嵌有齿条79,所述旋转齿轮75与所述齿条79啮合,所述支撑板66内开设有蜗轮腔67,所述蜗轮腔67的右壁转动设有风扇蜗杆69,所述风扇蜗杆69延伸部分贯穿所述支撑板66的内壁,并伸入所述传动腔70内,且其位于所述传动腔70内的末端固设有传动蜗轮71,所述传动蜗轮71与所述传动蜗杆72啮合,所述风扇轴64下侧延伸部分伸入所述蜗轮腔67内,且其底面固设有风扇蜗轮68,所述风扇蜗轮68与所述风扇蜗杆69啮合,通过所述齿轮轴47的转动,可使所述竖轴46带动所述控制凸轮44转动,从而可使两个所述封闭块78间歇性往返左右移动,进而可使两个所述通腔80间歇性与所述换气腔12连通,当所述封闭块78向远离所述换气腔12侧移动时,可使所述齿条79带动所述旋转齿轮75和所述弹性腔76转动,继而可使所述传动蜗杆72带动所述风扇蜗杆69转动,则可使所述风扇轴64带动所述风扇叶63转动,两个所述风扇叶63交替转动,可使所述培养腔15内达到换气的效果,通过所述齿轮轴47的加速转动,可使所述通腔80与所述换气腔12连通的频率增加,且所述风扇叶63的转动速度增加,从而提升换气效率。

有益地,所述培养腔15的底壁固设有避风箱38,所述避风箱38内设有开口向左的避风腔37,所述避风腔37的底壁固定安装有两个左右对称的升降弹簧36,两个升降弹簧36顶端固设有一个升降板35,所述升降板35的底面固设有升降柱34,所述避风腔37的下侧开设有液压腔29,所述液压腔29位于所述压力腔26右侧,所述液压腔29内存有液压油,所述升降柱34下侧延伸部分伸入所述液压腔29内,且其底面固设有压力板30,所述压力板30与所述液压腔29内壁滑动连接,所述液压腔29与所述压力腔26之间连通设有连通阀28,当所述培养腔15内温度过低,且所述温度检测探针13温控监测不正常时,所述培养腔15内的哺乳生物会由于外界温度多低进入所述避风腔37内,从而可把所述升降板35向下压动,进而可使所述升降柱34带动所述压力板30下移,则可使所述液压腔29内液压油通过所述连通阀28进入所述压力腔26内,继而可使所述压力活塞27带动所述顶杆25向左移动,从而可使所述移动块23通过所述移动连杆19带动所述触控块18上升,继而可使所述触控块18始终与所述触控开关17接触,此时可使所述加热器16处于常态加热状态,且所述升降凸轮21与所述触控块18不接触,当温度升高后,哺乳生物离开所述避风腔37,通过所述升降弹簧36和所述复位弹簧20能够进行复位,回归间歇性加热的状态。

有益地,所述培养腔15的上下壁间转动设有玻璃门81,所述玻璃门81能封闭所述培养腔15,通过所述培养腔15能够观察哺乳生物的状态。

以下结合图1至图4对本文中的一种兼具内外控制的生物培养智能温控箱的使用步骤进行详细说明:

初始状态时,移动块23与顶杆25抵接,升降板35处于弹起的状态。

当使用时,通过培养腔15能够观察哺乳生物的状态,当温度检测探针13监测到培养腔15内温度正常时,此时电机39正向运转,从而可使动力轴33带动凸轮轴22正转,进而可使升降凸轮21和复位弹簧20带动触控块18往返升降,则可使触控块18与触控开关17间歇性接触,继而可使加热器16间歇性运转加热,此时可保持培养腔15内温度恒定,同时,电机39正转可使电机轴40带动旋转轴42正转,从而可使棘轮轴60带动位于上侧从动蜗杆58正转,此时位于下侧从动蜗杆58不受影响,继而可通过传动皮带组54、位于上侧从动轴56和连接轴53带动齿轮轴47缓慢转动,当温度检测探针13监测到培养腔15内温度过高时,电机39反向运转,可使电机轴40带动旋转轴42反转,此时可使位于下侧从动蜗杆58反转,且位于上侧从动蜗杆58不受影响,从而可使位于下侧从动轴56、从动皮带组55和加速轴50带动齿轮轴47快速转动,通过电机39反转仍然可使加热器16间歇性运转,能够保持培养腔15内在快速换气的过程中,不至于温度降低的过快,通过齿轮轴47的转动,可使竖轴46带动控制凸轮44转动,从而可使两个封闭块78间歇性往返左右移动,进而可使两个通腔80间歇性与换气腔12连通,当封闭块78向远离换气腔12侧移动时,可使齿条79带动旋转齿轮75和弹性腔76转动,继而可使传动蜗杆72带动风扇蜗杆69转动,则可使风扇轴64带动风扇叶63转动,两个风扇叶63交替转动,可使培养腔15内达到换气的效果,通过齿轮轴47的加速转动,可使通腔80与换气腔12连通的频率增加,且风扇叶63的转动速度增加,从而提升换气效率,当培养腔15内温度过低,且温度检测探针13温控监测不正常时,培养腔15内的哺乳生物会由于外界温度多低进入避风腔37内,从而可把升降板35向下压动,进而可使升降柱34带动压力板30下移,则可使液压腔29内液压油通过连通阀28进入压力腔26内,继而可使压力活塞27带动顶杆25向左移动,从而可使移动块23通过移动连杆19带动触控块18上升,继而可使触控块18始终与触控开关17接触,此时可使加热器16处于常态加热状态,且升降凸轮21与触控块18不接触,当温度升高后,哺乳生物离开避风腔37,通过升降弹簧36和复位弹簧20能够进行复位,回归间歇性加热的状态。

本发明的有益效果是:本发明不仅能够对培养腔内进行间歇性加热控温,并进行匀速换气保持培养腔内稳定恒定,还能够在培养腔内温度过高时,加快换气效率,提升控温的效果,达到更加高效的智能控温水平,另外,还能在温度检测探针失效,且温度过低时,通过培养腔内部哺乳动物自身的方位移动,来控制常态加热,能够使得在无人状态下,保持内部哺乳动物的生命安全。

上述实施例只为说明本发明的技术构思及特点,其目的在于让熟悉此领域技术的人士能够了解本发明内容并加以实施,并不能以此限制本发明的保护范围。凡根据本发明精神实质所作的等效变化或修饰,都应涵盖在本发明的保护范围内。
