一种园林用灌溉装置的制作方法

本发明涉及园林用设备领域，特别涉及一种园林用灌溉装置。

背景技术：

园林灌溉是补充园林植物生长所需的土壤水分，以改善其生长条件的技术措施。利用人工的方法或机械的方法以不同的灌水形式，补充园林绿地的土壤水分，满足植物的水分需求。

城市中的园林多数为绿化带，绿化带在刚移植定植时需要定期浇水；且绿化带多在路边，过往车辆带起的尘土会堆积在树叶上从而阻碍树木的光合作用，使灌木生长的高矮补齐，影响城市美观，因此也需要浇水冲洗；而部分城市降水量较少，为防止树木干枯隐形城市形象，也需要定期浇水以补足水分，保证绿化的健康成长。

绿化带常见模式为长条的灌木中间歇种植乔木，乔木相较于灌木更加高大，现有技术中的灌溉模式为从绿化带的一侧进行浇水，而由于灌木树枝繁多、枝叶茂密，斜向的浇水使灌木的另一侧的浇水量远少于浇水一侧，导致灌木生长不均，影响美观，而若从绿化带上方进行浇水，为保证灌木水平面能均匀接受浇灌，浇水管需要越过整个绿化带的截面，但间歇种植的乔木使得浇水管沿绿化带长度方向的连续移动受阻，现有技术中的灌溉装置难以适应绿化带的复杂情形，不便于对城市中的绿化带进行浇灌，而效果较好的人工浇灌劳动强度过大，且费时费力。

技术实现要素：

本发明提供一种园林用灌溉装置，可以解决现有技术中所存在的灌溉装置难以适应绿化带的复杂情形，不便于对城市中的绿化带进行浇灌的问题。

一种园林用灌溉装置，包括底座、支撑板、第一连接管和浇水模块，其中：

所述底座的上端固定连接有安装座，所述安装座内部开设有容纳腔，所述安装座上固定连接有第一接口，所述第一接口开设有贯通至所述容纳腔的连接孔，所述第一接口用于连接外部水源，所述安装座的上端固定连接有所述支撑板，所述安装座上固定连接有第二电机，所述支撑板沿竖直方向通过轴承座可转动地连接有传动杆，所述第二电机与外部电源电性连接，所述第二电机的输出轴驱动连接至所述传动杆；

所述浇水模块包括固定座、传动锥齿轮和浇水管，所述浇水管为中空管件，所述浇水管侧壁上开设有多个浇水孔，所述浇水管的两端均固定连接有所述固定座，所述固定座上固定连接有所述传动锥齿轮，任意一个所述固定座可转动地连接至所述支撑板的上端，所述传动杆的上端固定连接有第一锥齿轮，所述传动锥齿轮与所述第一锥齿轮啮合，所述浇水管的侧壁还设有浇水接头，所述浇水接头贯通连接至所述浇水管的内腔，所述第一连接管的上端通过所述浇水接头贯通连接至所述浇水管的内腔，所述第一连接管的下端贯通连接至所述容纳腔。

进一步的，所述底座包括支撑块和第一电机，所述支撑块的上端开设有第一容纳槽，所述支撑块的内部还开设有第二容纳槽，所述第二容纳槽贯通连接至所述第一容纳槽，所述第一容纳槽可转动地连接有转向座，所述转向座呈圆盘形，所述转向座的侧面开设有第一外齿轮，所述第一电机固定连接至所述支撑块，所述第一电机与外部电源电性连接，所述第一电机的输出轴贯通至所述第二容纳槽，所述第二容纳槽内可转动的连接有中间齿轮，所述第一电机传动连接至所述中间齿轮，所述中间齿轮与所述第一外齿轮啮合，所述转向座的上端固定连至所述安装座。

进一步的，所述安装座还包括电动推杆，所述电动推杆的上端固定连接至所述安装座的下端，所述电动推杆的下端固定连接至所述底座。

进一步的，所述底座的下端开设有通槽，所述底座还开设有若干固定孔。

进一步的，所述支撑板为l型板，所述支撑板的两个翼板的上端均可转动地连接有所述浇水模块的任意一个所述固定座，两个所述浇水模块的所述传动锥齿轮在靠近所述支撑板的一端相互啮合。

进一步的，还包括连接块，所述连接块呈l形，可转动连接在所述支撑板上的所述浇水模块在远离所述支撑板一端的固定座均可转动的连接在所述连接块的一个翼板上，所述连接块的另一个翼板均可转动的连接有另一所述浇水模块，可转动的连接在同一所述连接块的固定座上的传动锥齿轮相互啮合，可转动的连接在同一所述连接块上的所述浇水模块的所述浇水管之间通过第二连接管相互贯通连接。

进一步的，还包括遮阳件，所述遮阳件包括遮阳布和限位块，所述浇水模块的上端固定连接有支撑板，所述支撑板上开设有限位槽，所述限位槽与所述限位块形状相同，所述遮阳布呈矩形，所述遮阳布的四边均固定粘接有所述限位块，所述限位块与可在所述限位槽内滑动，所述限位块呈t型结构，所述限位块为橡胶材质。

进一步的，所述支撑板开设有贯通至所述限位槽的螺纹孔，所述螺纹孔螺纹连接有紧定螺钉。

进一步的，所述安装座的所述容纳腔内固定连接有水泵，所述水泵的输入端贯通连接至所述第一接口的连接孔，所述水泵的输出端贯通连接至所述第一连接管的下端，所述水泵与外部电源电性连接。

有益效果：一、第一接口接入带有压力的外部水源，水依次通过第一接口、容纳腔、第一连接管和浇水接头进入浇水管，实现浇水，在灌溉绿化带的灌木丛时，浇水过程中遇到高大的乔木，通过第二电机带动浇水模块转动向上抬起进行避让，结构简单，适用于乔木与灌木间歇种植的园林灌溉，节省人力与劳动强度。

附图说明

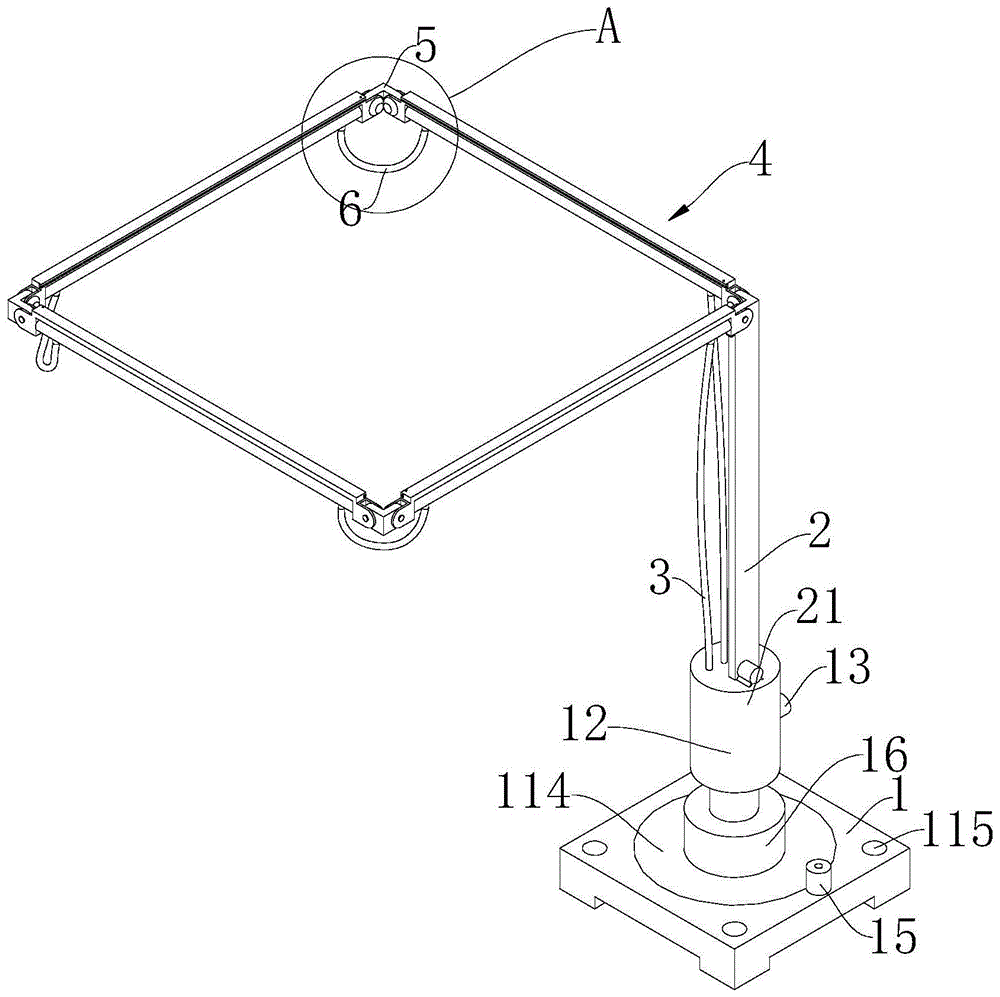

图1为本发明提供的一种园林用灌溉装置的轴侧结构示意图；

图2为本发明提供的一种园林用灌溉装置的另一轴侧结构示意图；

图3为图1中a处的局部结构放大示意图；

图4为图2中b处的局部结构放大示意图；

图5为图1中本发明提供的一种园林用灌溉装置的工作示意图；

图6为本发明提供的一种园林用灌溉装置的遮阳件的结构示意图；

图7为本发明提供的一种园林用灌溉装置的底座与安装座的连接关系示意图。

附图标记说明：

1-底座，11-支撑块，111-第一容纳槽，112-第二容纳槽，113-通槽，114-转向座，115-固定孔，12-安装座，13-第一接口，15-第一电机，24-电动推杆，2-支撑板，21-第二电机，22-传动杆，3-第一连接管，4-浇水模块，41-固定座，42-传动锥齿轮，43-浇水管，431-浇水接头，44-支撑板，45-限位槽，46-紧定螺钉，5-连接块，6-第二连接管，7-遮阳件，71-遮阳布，72-限位块。

具体实施方式

下面结合附图，对本发明的一个具体实施方式进行详细描述，但应当理解本发明的保护范围并不受具体实施方式的限制。

具体实施例1：

如图1、图2和图4所示，本发明实施例提供的一种园林用灌溉装置，包括底座1、支撑板2、第一连接管3和浇水模块4，其中：

底座1的下端开设有通槽113，底座1还开设有若干固定孔115，底座1的上端固定连接有安装座12，安装座12内部开设有容纳腔，安装座12上固定连接有第一接口13，第一接口13开设有贯通至容纳腔的连接孔，第一接口13用于连接外部水源，安装座12的上端固定连接有支撑板2，安装座12上固定连接有第二电机21，支撑板2沿竖直方向通过轴承座可转动地连接有传动杆22，第二电机21通过正反转电路与外部电源电性连接，第二电机21为刹车电机，第二电机21的输出轴驱动连接至传动杆22，第二电机21的输出轴传动连接有第二锥齿轮，传动杆22的下端固定连接有第三锥齿轮，第二锥齿轮与第三锥齿轮啮合，安装座12的容纳腔内固定连接有水泵，水泵的输入端贯通连接至第一接口13的连接孔，水泵的输出端贯通连接至第一连接管3的下端，水泵与外部电源电性连接；

浇水模块4包括固定座41、传动锥齿轮42和浇水管43，浇水管43为中空管件，浇水管43侧壁上开设有多个浇水孔，浇水管43的两端均固定连接有固定座41，固定座41上固定连接有传动锥齿轮42，任意一个固定座41可转动地连接至支撑板2的上端，传动杆22的上端固定连接有第一锥齿轮，传动锥齿轮42与第一锥齿轮啮合，浇水管43的侧壁还设有浇水接头431，浇水接头431贯通连接至浇水管43的内腔，第一连接管3的上端通过浇水接头431贯通连接至浇水管43的内腔，第一连接管3的下端贯通连接至容纳腔。

使用前，为便于绿化带灌溉时装置的移动，将底座1通过固定孔115紧固连接至带有水箱与电源的移动设备(如灌溉工程车)，并将移动至带浇灌的绿化带的一侧；启动第二电机21，使浇水模块4转动至浇水管43保持水平并位于灌木丛的上方，将第一接口13连通至水源，启动水泵，水泵通过第一接口13将水源内的水抽出，并通过第一连接管3将水泵入浇水管43，水通过浇水管43的浇水孔对下方的灌木丛进行浇灌，在浇水过程中移动设备带动装置缓慢前行进行持续浇灌，在浇灌过程中遇到高大的乔木，此时启动第二电机21反转，第二电机21通过锥齿轮带动传动杆22转动，传动杆22通过第一锥齿轮和传动锥齿轮42的啮合，带动浇水模块4在支撑板2上转动至避开乔木阻挡范围，此时关停第二电机，随着移动设备带动装置缓慢前行越过乔木时，再次启动第二电机21，使浇水模块4再次转动至浇水管43保持水平并位于灌木丛的上方，从而实现便利的持续行进过程中的间歇避让与间歇浇水，从绿化带上方进行浇水，有利于保证绿化带在水平方向的浇水量一致性的实现，避免斜向浇水时，灌木丛两侧的浇水量差异较大，容易导致灌木丛生长不均，避免从灌木丛两侧分别灌溉而造成时间与效率的不利影响，节省灌溉的劳动强度，且结构简单，占地面积小，便于安装与移动。

具体实施例2：

在实施例1中，由于城市中的绿化带种类不同，以及生长周期的差异化导致不同绿化带的灌木丛的高度差异化明显，为适应不同高度的绿化带高度，因此在实施例1的基础上，如图1、图2和图7所示，本实施例中，底座1包括支撑块11和第一电机16，支撑块11的上端开设有第一容纳槽111，支撑块11的内部还开设有第二容纳槽112，第二容纳槽112贯通连接至第一容纳槽111，第一容纳槽111可转动地连接有转向座114，转向座114呈圆盘形，转向座114的侧面开设有第一外齿轮，第一电机16固定连接至支撑块11，第一电机16与外部电源电性连接，第一电机16的输出轴贯通至第二容纳槽，第二容纳槽112内可转动的连接有中间齿轮，第一电机16传动连接至中间齿轮，中间齿轮与第一外齿轮啮合，安装座12还包括电动推杆16，电动推杆16的上端固定连接至安装座12的下端，电动推杆16的下端固定连接至转向座114。

当需要对浇水模块的高度进行调节时，启动电动推杆24，电动推杆24到顶安装座12移动，从而带动支撑板2移动，从而使浇水模块4的高度发生变化，从而使浇水模块4位于灌木丛的上方的一定距离，浇水模块高度的调控不仅可以适应不同高度的绿化带，也能使浇水模块4位于灌木丛顶部的距离可调，当浇水模块4距离灌木丛顶部较近时，水流集中，压力较大，主要用于进行久旱时的浇灌或者叶片的冲洗，当浇水模块4距离灌木丛顶部较远时，水流较为分散，且压力较小，主要用于普通浇灌或者雾化降温；

启动第一电机15，第一电机15通过中间齿轮带动底座1的转向座114转动，转向座114带动安装座12转动，从而使浇水模块4随着支撑板2转动，实现浇水管43可以调节角度，从而在浇水过程中使浇水管43在保持水平的同时能够沿水平面转动角度，可以实现适应宽度不同的绿化带的浇灌，使浇水管位于绿化带的垂直投影面内，减少水资源的浪费。

具体实施例3：

在实施例1或2中，城市中除了绿化带还有景观园林，而景观园林中常会遇见整体呈球形的植物，而该类植物在需要冲洗污泥或者防病害叶面喷药时，下半部位的枝叶较难得到有效的喷洗，为了增广本装置的适用范围，因此在实施例2的基础上，如图1至图5所示，本实施例中还包括连接块5，连接块5呈l形，支撑板2为l型板，支撑板2的两个翼板的上端均可转动地连接有浇水模块4的任意一个固定座41，两个浇水模块4的传动锥齿轮42在靠近支撑板2的一端相互啮合，可转动连接在支撑板2上的浇水模块4在远离支撑板2一端的固定座41均可转动的连接在连接块5的一个翼板上，连接块5的另一个翼板均可转动的连接有另一浇水模块4，可转动的连接在同一连接块5的固定座41上的传动锥齿轮42相互啮合，可转动的连接在同一连接块5上的浇水模块4的浇水管43之间通过第二连接管6相互贯通连接，底座1的下端开设有通槽113，底座1还开设有若干固定孔115。

还包括还包括遮阳件7，遮阳件7包括遮阳布71和限位块72，浇水模块4的上端固定连接有支撑板44，支撑板44上开设有限位槽45，限位槽45与限位块72形状相同，遮阳布71呈矩形，遮阳布71的四边均固定粘接有限位块72，限位块72与可在限位槽45内滑动，限位块72呈t型结构，限位块72为橡胶材质，支撑板44开设有贯通至限位槽45的螺纹孔，螺纹孔螺纹连接有紧定螺钉46。

使用时，当正常对绿化带进行浇灌时，将底座1紧固连接至带有水箱与电源的移动设备；启动第二电机21，第二电机21通过锥齿轮带动传动杆22转动，传动杆22通过第一锥齿轮和传动锥齿轮42的啮合，带动支撑板2上的一个传动锥齿轮42转动，从而带动一个浇水模块4转动，相互啮合的传动锥齿轮42带动支撑板2上的另一个浇水模块4随之转动，两个浇水模块4远离支撑板2的一端的传动锥齿轮带动剩余两个浇水模块4转动，浇水模块4转动至四个浇水模块4的浇水管43均位于灌木丛的上方，启动水泵进行浇灌，在浇灌过程中遇到高大的乔木时，启动第二电机21反转，第二电机21通过锥齿轮带动传动杆22转动，带动支撑板2上的一个传动锥齿轮42转动，从而带动一个浇水模块4转动，相互啮合的传动锥齿轮42带动支撑板2上的另一个浇水模块4随之转动，两个浇水模块4远离支撑板2的一端的传动锥齿轮带动剩余两个浇水模块4转动，由于四个浇水模块4规格相同，转动时四个浇水模块4的最下端始终沿水平面向移动，避免与灌木接触造成损伤，当四个浇水模块4转动至避开乔木阻挡范围，此时关停第二电机，随着移动设备带动装置缓慢前行越过乔木时，再次启动第二电机21，使浇水模块4再次转动至四个浇水模块4的浇水管43均位于灌木丛的上方，从而实现便利的持续行进过程中的间歇避让与间歇浇水；

当需要对球状或者细长的植物进行冲洗时，启动第二电机21，第二电机21通过锥齿轮带动传动杆22转动，传动杆22通过第一锥齿轮和传动锥齿轮42的啮合，带动支撑板2上的一个传动锥齿轮42转动，从而带动一个浇水模块4转动，相互啮合的传动锥齿轮42带动支撑板2上的另一个浇水模块4随之转动，两个浇水模块4远离支撑板2的一端的传动锥齿轮带动剩余两个浇水模块4转动，在四个浇水模块4转动过程中，四个浇水模块4的垂直投影始终呈矩形，当垂直投影的矩形大小对应植物的垂直投影大小时，此时四个浇水管与垂直面均呈一定角度，如图5所示，且浇水管43的水喷出时呈扇形面，能够冲洗至细长植物的侧面以及球形植物的下半部，将四个浇水模块4的垂直投影矩形移动至植物上方，启动电动推杆24即可进行安装座12的移动，从而带动支撑板2上的四个浇水模块4移动，实现上下移动清洗，增大适用范围；

当苗木移植定植或者草花进行浇水时，刚移植定植的苗木以及草花抗蒸腾作用的抵抗力微弱，由于水附着在叶片表面，遇到晴天时，阳光蒸腾叶面上的水反而会带动加速叶片本身含有的水分的蒸腾，因此容易造成萎叶蔫叶，不及时处理甚至会引起植物的死亡，因此对于苗木移植定植或者草花进行浇水时，可将遮阳件7上的任意一对相互平行的限位块72沿任意一对相互平行的限位槽45滑入，并通过紧定螺钉紧固，进行浇水后的暂时遮阳。

以上公开的仅为本发明的几个具体实施例，但是，本发明实施例并非局限于此，任何本领域的技术人员能思之的变化都应落入本发明的保护范围。
