一种农业灌溉用污水金属离子剥离用水车的制作方法

本发明属于农业集水技术领域,尤其涉及一种农业灌溉用污水金属离子剥离用水车。



背景技术:

重金属主要指汞、镉、铅、铬、砷、铜、锌、钴、镍等重金属。他们以不同的形态存在于环境之中,并在环境中迁移、积累。采矿、冶金、化工等行业是水体中主要的人为污染源,由于现有的工厂将污水排放到河流中,从而导致河流周围的农田被污染。

现有的河流污染一般通过向河流中投放化学物质对重金属进行氧化还原处理,从而达到生成稳定的氧化物沉淀,但是放化学物质一般要报请环境保护局批准,不仅程序缓慢繁琐,且影响了农作物的及时播种灌溉。

于是,有鉴于此,针对现有的结构及缺失予以研究改良,提供农业灌溉用污水金属离子剥离用水车,以期达到更具有更加实用价值性的目的。



技术实现要素:

为了解决上述技术问题,本发明提供一种农业灌溉用污水金属离子剥离用水车,由以下具体技术手段所达成:

一种农业灌溉用污水金属离子剥离用水车,包括支架,所述支架的上部转动连接有转轴,转轴的内部设置有磁环,转轴的中部外侧转动连接有水车,水车的内部设置有与磁环对应的金属杆,金属杆的外侧且在水车内通过导线连接有金属板,水车的外侧环绕开设有与金属板对应的进出口,水车的外侧且在进出口之间均设置有离子膜,水车的外侧均环绕设置有隔板,水车的外侧且在顺时针进出口处设置有限位框,限位框的里侧均设置有挡柱,限位框的内部且在挡柱的外侧均设置有球体,右侧支架的左端固定连接有与水车对应的固定盘,固定盘的中部开设有与转轴对应的通孔,支架的后上方开设有与排水孔对应的弧形槽,固定盘的右侧后部设置有与弧形槽对应的排水管。

进一步的,所述每组金属板与金属杆电性连接,从而保证对水中的正负离子进行吸附。

进一步的,所述进出口分别对应设置在金属板的两侧。

进一步的,所述隔板为顺时针倾斜,从而通过水流带动水车转动,水车通过隔板进行河水的获取。

进一步的,所述限位框的下部开设有通孔,从而保证水流通过限位框进入到水车的内部。

进一步的,所述排水孔和挡柱之间的距离小于球体的半径,从而避免球体封堵排水孔。

进一步的,所述弧形槽与排水孔和排水管相对应。

与现有技术相比,本发明具有如下有益效果:

1.通过水流带动水车转动,水车通过隔板对河水进行勺取,且水流推动球体与挡柱接触,水流通过进出口金属到水车的内部,同时,转轴上的磁环相对金属杆转动,金属杆切割磁感线产生电流,且金属杆与金属板连接,从而保证金属板具有负电性,通过带负电的金属板对水中的金属阳离子进行汇聚,且通过离子膜持续汇聚隔板中的金属阳离子,当水车带动过隔板从勺取一侧移动到另一侧时,水流推动球体封住顺时针处的进出口,从而使得水车内部且在金属板具有大量金属阳离子的水不能排除,当排水孔与弧形槽相对时,具有大量金属阳离子的水通过排水孔、弧形槽和排水管被排出,这一结构达到了剥离农作物灌溉河水中的金属阳离子。

2.此装置还可以通过调换金属杆的电流方向和金属板的连接方式除去河水中的阴离子,或者将金属杆的电流方向和金属板的连接方式交替排列,从而达到汇聚河水中阴阳离子的目的。

附图说明

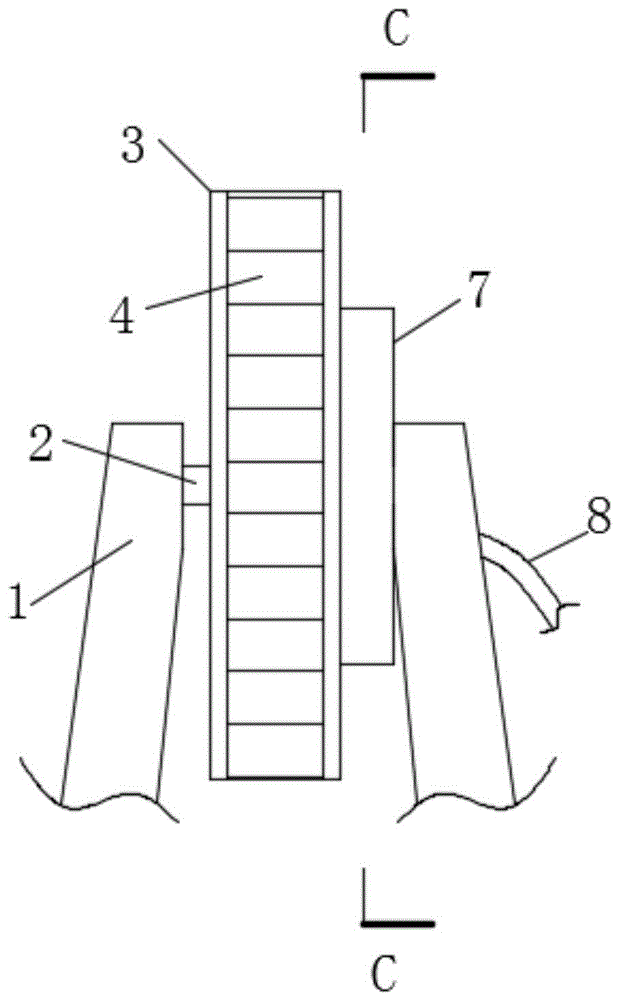

图1是本发明整体正面结构示意图;

图2是本发明水车侧面结构剖视图;

图3是本发明图2中a处的结构放大图;

图4是本发明图2中部分结构示意图;

图5是本发明图4中b处的结构放大图;

图6是本发明图4中部分结构示意图;

图7是本发明图1中c-c处的结构剖视图。

图中:1支架、2转轴、201磁环、3水车、301金属杆、302金属板、303进出口、304离子膜、305排水孔、4隔板、5限位框、501挡柱、6球体、7固定盘、701通孔、702弧形槽、8排水管。

具体实施方式

以下结合附图对本发明做进一步描述:

实施例:

如附图1至附图7所示:本发明提供一种农业灌溉用污水金属离子剥离用水车,包括支架1,支架1的上部转动连接有转轴2,转轴2的内部设置有磁环201,转轴2的中部外侧转动连接有水车3,水车3的内部设置有与磁环201对应的金属杆301,金属杆301的外侧且在水车3内通过导线连接有金属板302,每组金属板302所带的电性相反,从而保证对水中的正负离子进行吸附。水车3的外侧环绕开设有与金属板302对应的进出口303,进出口303分别对应设置在金属板302的两侧。水车3的外侧且在进出口303之间均设置有离子膜304,水车3的外侧均环绕设置有隔板4,隔板4为顺时针倾斜,从而通过水流带动水车3转动,水车3通过隔板4进行河水的获取。

水车3的外侧且在顺时针进出口303处设置有限位框5,限位框5的里侧均设置有挡柱501,限位框5的下部开设有通孔,从而保证水流通过限位框5进入到水车3的内部。限位框5的内部且在挡柱501的外侧均设置有球体6,排水孔305和挡柱501之间的距离小于球体6的半径,从而避免球体6封堵排水孔305。右侧支架7的左端固定连接有与水车3对应的固定盘7,固定盘7的中部开设有与转轴2对应的通孔701,支架7的后上方开设有与排水孔305对应的弧形槽702,固定盘7的右侧后部设置有与弧形槽702对应的排水管8,弧形槽602与排水孔305和排水管8相对应。

本实施例的具体使用方式与作用:

本发明中,在工作时,通过水流带动水车3转动,水车3通过隔板4对河水进行勺取,且水流推动球体6与挡柱501接触,水流通过进出口303金属到水车3的内部,同时,转轴2上的磁环201相对金属杆301转动,金属杆301切割磁感线产生电流,且金属杆301与金属板302连接,从而保证金属板302具有负电性,通过带负电的金属板302对水中的金属阳离子进行汇聚,且通过离子膜304持续汇聚隔板4中的金属阳离子,当水车3带动过隔板4从勺取一侧移动到另一侧时,水流推动球体6封住顺时针处的进出口303,从而使得水车3内部且在金属板302具有大量金属阳离子的水不能排除,当排水孔305与弧形槽702相对时,具有大量金属阳离子的水通过排水孔305、弧形槽702和排水管8被排出,这一结构达到了剥离农作物灌溉河水中的金属阳离子。

此装置还可以通过调换金属杆301的电流方向和金属板302的连接方式除去河水中的阴离子,或者将金属杆301的电流方向和金属板302的连接方式交替排列,从而达到汇聚河水中阴阳离子的目的。

利用本发明所述技术方案,或本领域的技术人员在本发明技术方案的启发下,设计出类似的技术方案,而达到上述技术效果的,均是落入本发明的保护范围。
