一种高寒野生药材育苗设备的制作方法

本发明涉及药材育苗技术领域，尤其涉及一种高寒野生药材育苗设备。

背景技术：

一般野生药材讲究地道药材，是指在一特定自然条件、生态环境的地域内所产的药材，因生产较为集中，栽培技术、采收加工也都有一定的讲究，以致较同种药材在其他地区所产者品质佳、疗效好，且由于野生药材的药性温和、副作用少，在长期使用中得到了医者与患者的普遍认可，这也导致了原产地的药材日益减少，人们不得不人工培育中药材。

现有的药材育苗设备虽然可以对药材进行育苗，但是不能根据药材的生长进行相应的高度调节，使其在生长到一定高度时，就必须对其进行移植，这样容易导致药材幼苗的存活率下降，实用性较低，同时，现有的药材育苗设备在对药材进行喷洒营养液时，不能够对喷洒多余的溶液进行回收再利用，导致了溶液的浪费，为此，我们提出一种高寒野生药材育苗设备。

技术实现要素：

本发明的目的是为了解决现有的药材育苗设备虽然可以对药材进行育苗，但是不能根据药材的生长进行相应的高度调节，使其在生长到一定高度时，就必须对其进行移植，这样容易导致药材幼苗的存活率下降，实用性较低，同时，现有的药材育苗设备在对药材进行喷洒营养液时，不能够对喷洒多余的溶液进行回收再利用，导致了溶液的浪费的问题，而提出的一种高寒野生药材育苗设备。

为了实现上述目的，本发明采用了如下技术方案：

一种高寒野生药材育苗设备，包括培育箱，所述培育箱内部上端固定连接有固定板，所述固定板上连接有溶液箱，所述溶液箱一侧固定连接有第一电机，所述溶液箱内转动连接有转动杆，所述转动杆上固定连接有多组搅拌杆，所述第一电机的输出端与转动杆固定连接，所述转动杆远离第一电机的一端贯穿于溶液箱，且通过单向棘轮机构连接有曲柄，所述溶液箱远离第一电机的一端设有两个相对称的第一气筒，两个所述第一气筒分别与固定板、培育箱固定连接，所述第一气筒内滑动连接有第一活塞，所述第一气筒内连接有回位弹簧，所述回位弹簧的另一端与第一活塞相接，两个所述第一活塞均与曲柄的位置结构相匹配，所述固定板下端连接有两个支撑轴套，所述支撑轴套内连接有硬管，所述硬管下端设有多个喷水头，两个所述第一气筒的进水口均与溶液箱通过第一软管相接，靠近所述固定板的第一气筒与硬管之间通过第二软管相接，所述培育箱内设有升降板，所述升降板上放置有种植槽，所述培育箱内部两侧转动连接有螺纹杆，所述升降板与螺纹杆通过螺纹转动连接，所述培育箱下端连接有机箱，所述机箱内连接有第二电机，所述第二电机的输出端固定连接有主动轮，两个所述螺纹杆的下端均贯穿于培育箱、机箱，且固定连接与从动轮，所述从动轮与主动轮之间通过皮带连接，所述培育箱内下端连接有收集箱，所述种植槽下端设有多个滤水孔，所述滤水孔与升降板的出水口相匹配，所述升降板的出水口与收集箱之间通过收集管相接，靠近所述培育箱上端的第一气筒与收集箱之间通过第三软管相接。

优选的，还包括基座，所述基座上端两侧固定连接有套筒，所述套筒内滑动连接有移动杆，所述机箱两侧固定连接有固定块，所述移动杆与固定块之间固定连接，所述移动杆上套接有减震弹簧，所述减震弹簧的两端分别与固定块、套筒固定连接。

优选的，所述升降板上端两侧固定连接有第二气筒，所述第二气筒内滑动连接有第二活塞，所述第二气筒内靠近螺纹杆的一端固定连接有弹力绳，所述弹力绳的另一端与第二活塞固定连接，所述第二活塞远离弹力绳的一端连接有夹紧板，所述第二气筒的进气口连接有气管，所述气管远离第二气筒的一端贯穿于培育箱，且与所述套筒的出气口相接，所述第二气筒上端远离夹紧板的一侧设有泄压阀，所述气管内靠近套筒的一侧设有单向阀。

优选的，还包括箱门，所述箱门与培育箱之间通过合页铰链转动连接，所述箱门上设有观察窗，所述培育箱两侧设有多个透气孔。

优选的两个所述支撑轴套远离固定板的一端均固定连接有发热灯。

优选的，所述螺纹杆靠近收集箱的一端固定连接有限位块，所述限位块高于收集箱。

优选的，所述收集箱内固定连接有过滤板。

优选的，所述转动杆的两端与溶液箱的连接处均通过密封件密封。

优选的，所述基座下端两侧转动连接有移动轮，所述基座下端设有凹槽，所述凹槽内固定连接液压伸缩杆，所述液压伸缩杆下端固定连接有限位板。

与现有技术相比，本发明提供了一种高寒野生药材育苗设备，具备以下有益效果：

该高寒野生药材育苗设备，通过第二电机、螺纹杆、升降板的设置，可以有效的调解喷水头与种植槽之间的距离，这样可以方便药材幼苗的生长，方便了设备的使用，提高了该设备的灵活性，使其适用于不同阶段的药材幼苗，满足使用者的实际需求，通过第一气筒、第一活塞、收集箱、第三软管等的设置，可以对喷洒多余的溶液进行回收，对其进行再次利用，从而有效的减少了溶液的浪费，提高了该设备的实用性。

附图说明

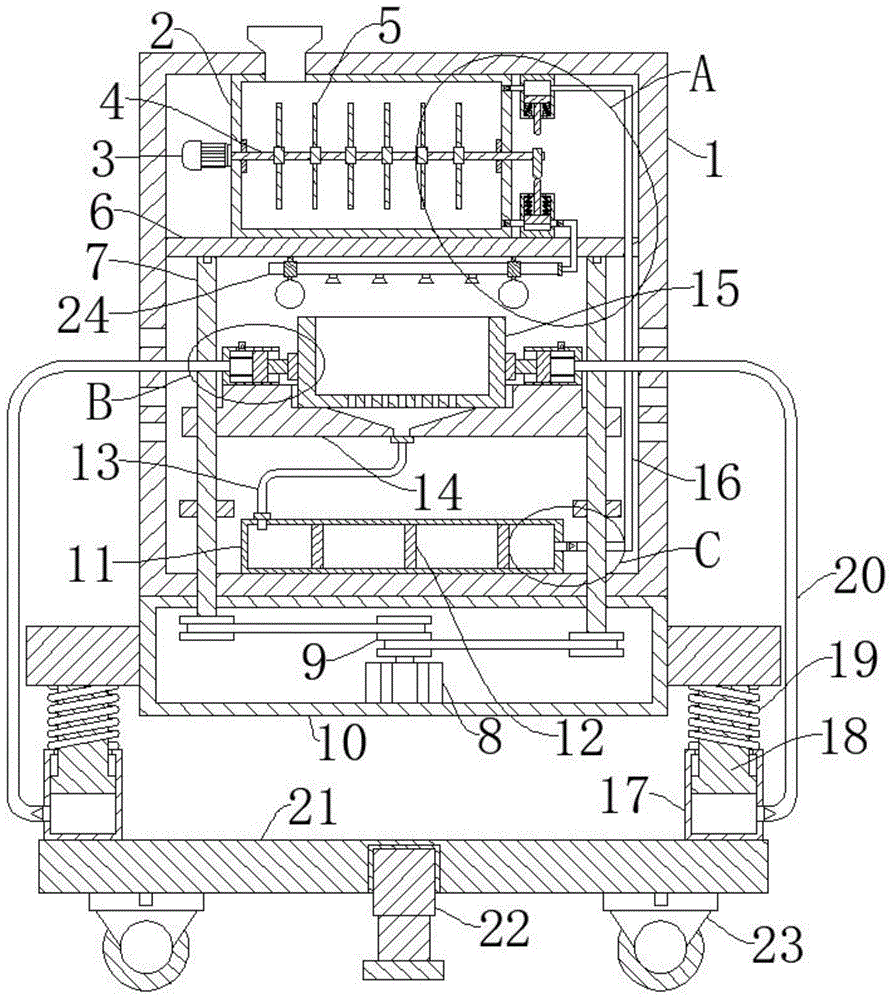

图1为本发明提出的一种高寒野生药材育苗设备的结构示意图之一；

图2为本发明提出的一种高寒野生药材育苗设备图1中a部分的结构示意图；

图3为本发明提出的一种高寒野生药材育苗设备图1中b部分的结构示意图；

图4为本发明提出的一种高寒野生药材育苗设备图1中c部分的结构示意图；

图5为本发明提出的一种高寒野生药材育苗设备的结构示意图之二；

图6为本发明提出的一种高寒野生药材育苗设备的正视立体图。

图中：1、培育箱；2、溶液箱；3、第一电机；4、转动杆；5、搅拌杆；6、固定板；7、螺纹杆；8、第二电机；9、主动轮；10、机箱；11、收集箱；12、过滤板；13、收集管；14、升降板；15、种植槽；16、第三软管；17、套筒；18、移动杆；19、减震弹簧；20、气管；21、基座；22、液压伸缩杆；23、移动轮；24、硬管；25、第一气筒；26、第一活塞；27、回位弹簧；28、曲柄；29、发热灯；30、支撑轴套；31、第二气筒；32、第二活塞；33、夹紧板；101、箱门。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

实施例1：

参照图1-6，一种高寒野生药材育苗设备，包括培育箱1，培育箱1内部上端固定连接有固定板6，固定板6上连接有溶液箱2，溶液箱2一侧固定连接有第一电机3，溶液箱2内转动连接有转动杆4，转动杆4上固定连接有多组搅拌杆5，第一电机3的输出端与转动杆4固定连接，转动杆4远离第一电机3的一端贯穿于溶液箱2，且通过单向棘轮机构连接有曲柄28，溶液箱2远离第一电机3的一端设有两个相对称的第一气筒25，两个第一气筒25分别与固定板6、培育箱1固定连接，第一气筒25内滑动连接有第一活塞26，第一气筒25内连接有回位弹簧27，回位弹簧27的另一端与第一活塞26相接，两个第一活塞26均与曲柄28的位置结构相匹配，固定板6下端连接有两个支撑轴套30，支撑轴套30内连接有硬管24，硬管24下端设有多个喷水头，两个第一气筒25的进水口均与溶液箱2通过第一软管相接，靠近固定板6的第一气筒25与硬管24之间通过第二软管相接，培育箱1内设有升降板14，升降板14上放置有种植槽15，培育箱1内部两侧转动连接有螺纹杆7，升降板14与螺纹杆7通过螺纹转动连接，培育箱1下端连接有机箱10，机箱10内连接有第二电机8，第二电机8的输出端固定连接有主动轮9，两个螺纹杆7的下端均贯穿于培育箱1、机箱10，且固定连接与从动轮，从动轮与主动轮9之间通过皮带连接，培育箱1内下端连接有收集箱11，种植槽15下端设有多个滤水孔，滤水孔与升降板14的出水口相匹配，升降板14的出水口与收集箱11之间通过收集管13相接，靠近培育箱1上端的第一气筒25与收集箱11之间通过第三软管16相接。

使用者在使用时，首先将该设备移动到通风良好的位置，防止因空气质量差而影响药材的生长，然后再将药材幼苗移植到种植槽15内，对其进行育苗，当需要对药材幼苗进行喷洒营养液时，使用者首先将药剂与水按一定比例通过加料口加进溶液箱2内，然后再启动第一电机3，使转动杆4带动搅拌杆5在溶液箱2内进行转动，使药剂与水充分混合，在单向棘轮机构的作用下，在对药剂与水进行混合时，曲柄28不会转动，进而不会对药材幼苗进行喷洒营养液，当混合完毕后，使用者控制第一电机3进行反转，此时曲柄28在单向棘轮机构的作用下，开始跟随转动杆4进行转动，第一活塞26在曲柄28的作用下开始上下运动，将溶液箱2内的营养液通过第一软管吸进第一气筒25，在通过第二软管输送给硬管24，最终通过喷水头将营养液喷到药材幼苗上，其中种植槽15下端设有多个滤水孔，滤水孔与升降板14的出水口相匹配，升降板14的出水口与收集箱11之间通过收集管13相接，靠近培育箱1上端的第一气筒25与收集箱11之间通过第三软管16相接，通过滤水孔的设置，方便将喷洒多余的溶液进行排出，然后再通过收集箱11对其进行收集，收集箱11内收集的营养液在第一活塞26的作用下，通过第三软管16将营养液输送到第一气筒25内，在通过第一软管回收到溶液箱2内，这样可以对溶液进行再次利用，从而有效的减少了溶液的浪费，提高了该设备的实用性，其中培育箱1内设有升降板14，升降板14上放置有种植槽15，培育箱1内部两侧转动连接有螺纹杆7，升降板14与螺纹杆7通过螺纹转动连接，培育箱1下端连接有机箱10，机箱10内连接有第二电机8，第二电机8的输出端固定连接有主动轮9，两个螺纹杆7的下端均贯穿于培育箱1、机箱10，且固定连接与从动轮，从动轮与主动轮9之间通过皮带连接，当幼苗长高时，通过第二电机8、螺纹杆7、升降板14的设置，从而可以有效的调解喷水头与种植槽15之间的距离，这样可以方便药材幼苗的生长，方便了设备的使用。

实施例2：

参照图1-6，一种高寒野生药材育苗设备，与实施例1基本相同，更进一步的是：还包括基座21，基座21上端两侧固定连接有套筒17，套筒17内滑动连接有移动杆18，机箱10两侧固定连接有固定块，移动杆18与固定块之间固定连接，移动杆18上套接有减震弹簧19，减震弹簧19的两端分别与固定块、套筒17固定连接，当需要对该设备进行移动时，通过套筒17、移动杆18、减震弹簧19的设置，可以很好的起到减震作用，防止培育箱1因震动使药材幼苗的根系发生损坏，有效的提高了该设备的稳定性。

实施例3：

参照图1-6，一种高寒野生药材育苗设备，与实施例1基本相同，更进一步的是：升降板14上端两侧固定连接有第二气筒31，第二气筒31内滑动连接有第二活塞32，第二气筒31内靠近螺纹杆7的一端固定连接有弹力绳，弹力绳的另一端与第二活塞32固定连接，第二活塞32远离弹力绳的一端连接有夹紧板33，第二气筒31的进气口连接有气管20，气管20远离第二气筒31的一端贯穿于培育箱1，且与套筒17的出气口相接，第二气筒31上端远离夹紧板33的一侧设有泄压阀，气管20内靠近套筒17的一侧设有单向阀，当出现震动时，移动杆18在减震弹簧19的作用下在套筒17内来回移动，将空气通过气管20输送到第二气筒31内，第二活塞32在空气的推动下开始向种植槽15移动，进而使夹紧板33与种植槽15紧密相贴，防止在震动时种植槽15发生晃动，对药材幼苗造成损坏，进一步提高了该设备的的稳定性。

实施例4：

参照图1-6，一种高寒野生药材育苗设备，与实施例1基本相同，更进一步的是：还包括箱门101，箱门101与培育箱1之间通过合页铰链转动连接，箱门101上设有观察窗，培育箱1两侧设有多个透气孔，脱落观察窗的设置，使用者在不打开箱门101的情况下就可以观察药材幼苗的生长情况，通过透气孔的设置，可以使新鲜空气进入到培育箱1内，提高培育箱1内的空气质量。

实施例5：

参照图1-6，一种高寒野生药材育苗设备，与实施例1基本相同，更进一步的是：两个支撑轴套30远离固定板6的一端均固定连接有发热灯29，当天气寒冷时，通过发热灯29的设置，可以对培育箱1内部进行加热，提高温度，方便药材幼苗的生长，发热灯29不仅可以发热还可以发光，使药材幼苗进行光合作用，提高其生长速度。

实施例6：

参照图1-6，一种高寒野生药材育苗设备，与实施例1基本相同，更进一步的是：螺纹杆7靠近收集箱11的一端固定连接有限位块，限位块高于收集箱11，当升降板14下降时，通过限位块的设置，防止升降板14与收集箱11相接触，压坏收集管13，使其溶液漏出，造成浪费的现象发生。

实施例7：

参照图1-6，一种高寒野生药材育苗设备，与实施例1基本相同，更进一步的是：收集箱11内固定连接有过滤板12，通过过滤板12的设置，可以对收集箱11内的溶液进行过滤，防止杂质进入到硬管24内，堵住喷水头。

实施例8：

参照图1-6，一种高寒野生药材育苗设备，与实施例1基本相同，更进一步的是：转动杆4的两端与溶液箱2的连接处均通过密封件密封，通过密封件的设置，可以提高溶液箱2的密封性，防止营养液通过缝隙流出，造成浪费。

实施例9：

参照图1-6，一种高寒野生药材育苗设备，与实施例1基本相同，更进一步的是：基座21下端两侧转动连接有移动轮23，基座21下端设有凹槽，凹槽内固定连接液压伸缩杆22，液压伸缩杆22下端固定连接有限位板，通过移动轮23的设置，方便使用者对该设备进行移动运输，通过液压伸缩杆22、限位板的设置，可以对该设备起到固定的作用，提高其稳定性。

需要注意的是，该专利申请文件中电器元件均为与外界的主控器及220v市电点连接，并且主控器可为计算机等起到控制的常规已知设备，另外需要说明的是上述实施方式中驱动电机均可采用但不限于型号为y250m-637的正反转电机；

本发明中通过第二电机8、螺纹杆7、升降板14的设置，可以有效的调解喷水头与种植槽15之间的距离，这样可以方便药材幼苗的生长，方便了设备的使用，提高了该设备的灵活性，使其适用于不同阶段的药材幼苗，满足使用者的实际需求，通过第一气筒25、第一活塞26、收集箱11、第三软管16等的设置，可以对喷洒多余的溶液进行回收，对其进行再次利用，从而有效的减少了溶液的浪费，提高了该设备的实用性。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
