一种农产品养殖大棚的制作方法

发布者:大鱼知产 点击: 发布时间:2021-03-22
一种农产品养殖大棚的制作方法

本发明涉及农产品种植设备技术领域,具体是一种农产品养殖大棚。



背景技术:

社会水平的提高,使得人们对生活品质要求不断提高,反季节产品已成为常态,而大棚养殖是实现这一目标的重要手段,大棚养殖主要是针对产品的生长周期,温度变化等因素进行控制,从而达到产品的量产。

现有市场上的大棚多为采用竹与钢为主的结构骨架,然后在上面覆盖上一层或多层保温塑料薄膜,再在顶层或者侧边开透明窗,这样一个结构就制造出一个完整的温室空间,从而使得在需要保温的过程中满足通风、透光的需求,风雨较大的天气时还能给农产品遮风避雨,但是顶层透明窗不易于打开,就算用棍子等顶开了,又不易关上,侧边窗户只能满足侧边通风的需求,在农作物很高的情况下,不易于对流,另外很多地方水资源匮乏,所以不开天窗的情况下,不易于滋润大棚内的农作物,另外天窗在冬季中午打开,可以使得太阳光能够直接的照射在农作物上,能有效的提高弄作物的光合作用。



技术实现要素:

本发明的目的在于提供一种农产品养殖大棚,以解决大棚结构性顶部不能有效开启,来满足农作物生长时的通风、灌溉的要求,增大了农产品的培养成本的问题。

为实现上述目的,本发明提供如下技术方案:

一种农业产品养殖大棚,包括钢结构架,所述钢结构架外部表面由大棚透明保温膜覆盖,所述钢结构架的上端设置有顶盖,所述顶盖上设置有斜置在顶盖上的天窗,所述天窗的一端与顶盖通过铰链与顶盖转动连接,所述天窗的另一端的下方设置有支撑柱,所述支撑柱的中部开设有矩形槽,所述矩形槽内通过转轴连接有l型支撑臂,所述l型支撑臂的水平端铰接在锁定伸缩缸上,所述l型支撑臂的竖直端活动铰接有推升伸缩缸的一端,所述推升伸缩缸的另一端活动铰接在滑动座的上端,所述滑动座的下端滑动连接在所述天窗下表面的t型滑槽内。

作为本发明进一步的方案:所述支撑柱和锁定伸缩缸均可拆卸连接在所述钢结构架的横梁上。这样就不需要在另外外接支撑结构用于固定支撑柱和锁定伸缩缸,使得大棚的结构更简单。

作为本发明进一步的方案:所述顶盖为三棱柱型钢结构顶盖。三棱柱型钢结构便于天窗的放置和打开,另外也便于多雨季节时雨水的排出,提高光照折射面积。

作为本发明进一步的方案:所述钢结构架的内部设置有温度传感器,所述温度传感器电连接有控制器,所述控制器上连接有电磁泵,所述电磁泵控制推升伸缩缸以及锁定伸缩缸伸出或缩回。当温度传感器感应到大棚内的温度信号较高时,将信号反馈给控制器,控制器分别控制电磁泵运转,使得锁定伸缩缸或者推升伸缩缸根据需要生产或者缩回。

作为本发明再进一步的方案:所述控制器上配备有感应遥控器。感应遥控器可以很远的地方控制控制器,方便了人的手动操作控制器的操作。

作为本发明再进一步的方案:所述钢结构架的中部设置有航吊机,使用时可以通过航吊机参与大棚的搭建工作以及后期的维护和用于输送归集农产品的作用,参阅图所示,所述航吊机的轨道外平行设置有钢丝绳导轨,所述钢丝绳导轨上设置有滑环,所述滑环上固定连接有叠放的电线。通过滑环在钢丝绳导轨上的滑动,带动绑在滑环上的电线的伸长和有序堆叠,使得不会线拖到地上,损坏到地下农作物。

作为本发明再进一步的方案:所述钢结构架上均布设置有喷洒管,所述喷洒管下设置有喷洒头,所述喷洒管通过水泵压入喷洒的水。喷洒管可以在使用蓄水池内的蓄水时使用,使得满足干旱或者水分供给的需求。

作为本发明再进一步的方案:所述钢结构架内设置有照明灯。照明灯可以增加钢结构架内的照明的作用。

作为本发明再进一步的方案:所述钢结构架的侧边设置有侧边通风装置。侧边通风装置,如侧边风机、侧边窗、侧边排气扇等均有加强侧边空气流通的作用,使得可以灵活通气,以及通过改变控制侧边通风装置的通风量来提高外部空气养分的进入量。

与现有技术相比,本发明的有益效果是:

本发明中,通过控制锁定伸缩缸伸出,带动铰接的l型支撑臂的转动一个合适角度,此时使得推升伸缩缸与天窗的平面位于一个较佳的顶伸角,此时再控制推升伸缩缸升出,则推升伸缩缸会带动天窗顶伸,且在滑动座位于最高点时,由于还没有达到推升伸缩缸的最大行程,所以会继续滑动推升天窗,如果不需要打开天窗时,如发大风时,此时控制锁定伸缩缸带动l型支撑臂旋转,从而使得推升伸缩缸和天窗的平面平行,此时推升伸缩缸的一端抵在支撑柱上,另一端也与滑动座的铰接位置相抵,完成锁定,这样可以既能满足最大打开角度的要求,还能用于锁定天窗防风,满足开启天窗到最大角度收集雨水或让光照直射或通气,同时使得推升伸缩缸和锁定伸缩缸不外漏,提高顶盖的安全性。

附图说明

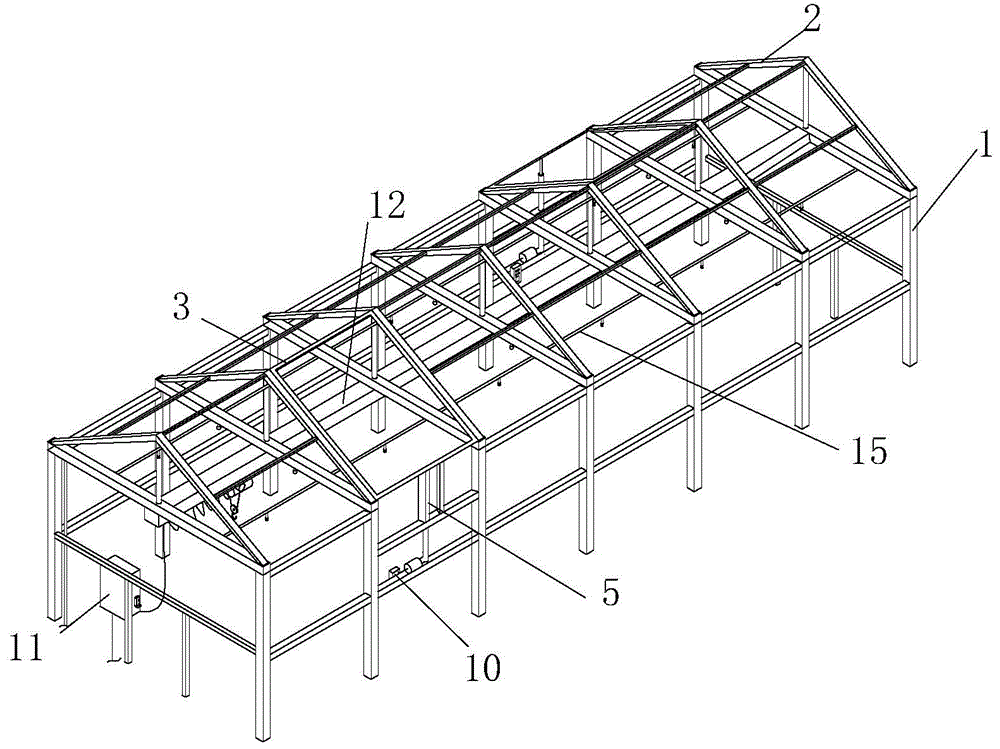

图1为本发明的结构示意图;

图2为本发明中钢结构架的示意图;

图3为本发明中天窗的连接示意图一;

图4为本发明中天窗的连接示意图二;

图5为本发明中天窗的连接处的正视示意图;

图6为本发明中滑环的连接示意图;

图7为本发明中t型滑槽的示意图。

图中:1、钢结构架;101、横梁;2、顶盖;201、t型滑槽;3、天窗;4、铰链;5、支撑柱;501、矩形槽;6、l型支撑臂;7、锁定伸缩缸;8、推升伸缩缸;9、滑动座;10、温度传感器;11、控制器;12、航吊机;13、钢丝绳导轨;14、滑环;15、喷洒管。

具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的·所获得的所有其他实施例,都属于本发明保护的范围。

请参阅图1~7,本发明实施例中,本发明实施例中,一种农业产品养殖大棚,包括钢结构架1,钢结构架1外部表面由大棚透明保温膜覆盖,钢结构架1的上端设置有顶盖2,顶盖2上设置有斜置在顶盖2上的天窗3,天窗3的一端与顶盖2通过铰链4与顶盖2转动连接,其特征在于:天窗3的另一端的下方设置有支撑柱5,支撑柱5的中部开设有矩形槽501,矩形槽501内通过转轴连接有l型支撑臂6,l型支撑臂6的水平端铰接在锁定伸缩缸7上,l型支撑臂6的竖直端活动铰接有推升伸缩缸8的一端,推升伸缩缸8的另一端活动铰接在滑动座9的上端,滑动座9的下端滑动连接在天窗3下表面的t型滑槽201内。

当需要开启天窗3到最大角度收集雨水或让光照直射或通气时,控制锁定伸缩缸7伸出,带动铰接的l型支撑臂6的转动一个合适角度,此时使得推升伸缩缸8与天窗3的平面位于一个较佳的顶伸角,此时再控制推升伸缩缸8升出,则推升伸缩缸8会带动天窗3顶伸,且在滑动座9位于最高点时,由于还没有达到推升伸缩缸8的最大行程,以会继续滑动推升天窗3,如果不需要打开天窗时,如发大风时,此时控制锁定伸缩缸7带动l型支撑臂6旋转,从而使得推升伸缩缸8和天窗3的平面平行,此时推升伸缩缸8的一端抵在支撑柱5上,另一端也与滑动座9的铰接位置相抵,完成锁定,这样可以既能满足最大打开角度的要求,还能用于锁定天窗3防风,同时使得推升伸缩缸8和锁定伸缩缸7不外漏,提高顶盖2的安全性。

其中,支撑柱5和锁定伸缩缸7均可拆卸连接在钢结构架1的横梁101上。这样就不需要在另外外接支撑结构用于固定支撑柱5和锁定伸缩缸7,使得大棚的结构更简单。

其中,为了便于农作物生长,进一步的,顶盖2为三棱柱型钢结构顶盖。三棱柱型钢结构便于天窗3的放置和打开,另外也便于多雨季节时雨水的排出,提高光照折射面积。

钢结构架1的内部设置有温度传感器10,温度传感器10电连接有控制器11,控制器11上连接有电磁泵,电磁泵控制推升伸缩缸8以及锁定伸缩缸7伸出或缩回。当温度传感器10感应到大棚内的温度信号较高时,将信号反馈给控制器11,控制器11分别控制电磁泵运转,使得锁定伸缩缸7或者推升伸缩缸8根据需要生产或者缩回。

控制器11上配备有感应遥控器。感应遥控器可以很远的地方控制控制器11,方便了人的手动操作控制器11的操作。

钢结构架1的中部设置有航吊机12,使用时可以通过航吊机12参与大棚的搭建工作以及后期的维护和用于输送归集农产品的作用,参阅图6示,航吊机12的轨道外平行设置有钢丝绳导轨13,钢丝绳导轨13上设置有滑环14,滑环14上固定连接有叠放的电线。通过滑环14在钢丝绳导轨13上的滑动,带动绑在滑环14上的电线的伸长和有序堆叠,使得不会线拖到地上,损坏到地下农作物。

钢结构架1上均布设置有喷洒管15,喷洒管15下设置有喷洒头,喷洒管15通过水泵压入喷洒的水。喷洒管15可以在使用蓄水池内的蓄水时使用,使得满足干旱或者水分供给的需求。

钢结构架1内设置有照明灯。照明灯可以增加钢结构架1内的照明的作用

钢结构架1的侧边设置有侧边通风装置。侧边通风装置,如侧边风机、侧边窗、侧边排气扇等均有加强侧边空气流通的作用,使得可以灵活通气,以及通过改变控制侧边通风装置的通风量来提高外部空气养分的进入量。

以上所述,仅为本发明较佳的具体实施方式,但本发明的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本发明揭露的技术范围内,根据本发明的技术方案及其发明构思加以等同替换或改变,都应涵盖在本发明的保护范围之内。
