一种葡萄生长用自动浇水式葡萄架的制作方法

本发明涉及葡萄架技术领域，具体为一种葡萄生长用自动浇水式葡萄架。

背景技术：

葡萄架一般的释义是为使葡萄苗能顺利生长结实而搭的竹架子，葡萄因其独具攀爬匍匐生长特性和不能自然之力成型生长的属性，因此在葡萄的生产中，人们均采用的是大棚架、小棚架、单篱架和双篱架等几种主要的架式结构。

市场上的葡萄种植架种类与数量众多，一般葡萄架采用木头或塑料杆来构建的，但这种葡萄架不于便安装拆卸，整个葡萄架的储存过程也会占用大量空间，给农户带来许多麻烦，造成人力资源的浪费，也会影响葡萄种植效率，故而提出一种葡萄生长用自动浇水式葡萄架。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种葡萄生长用自动浇水式葡萄架，具备方便安装拆卸等优点，解决了葡萄架不便于安装拆卸，整个葡萄架的储存过程也会占用大量空间，给农户带来许多麻烦，造成人力资源的浪费，也会影响葡萄种植效率的问题。

(二)技术方案

为实现上述方便安装拆卸的目的，本发明提供如下技术方案：一种葡萄生长用自动浇水式葡萄架，包括支撑管和攀爬杆，所述支撑管的顶部均活动安装有一端贯穿并延伸到支撑管内部且与支撑管内壁相接触的活动管，所述支撑管的底部均固定安装有限位座，所述活动管相对的一侧和相背的一侧均开设有一端贯穿并延伸到活动管内部的穿孔，所述活动管的内顶壁均固定安装有齿条，所述支撑管的内壁相背的一侧均固定安装有轴承，所述支撑管相背的一侧均活动安装有一端贯穿并延伸到支撑管内部且与轴承固定连接的转轴，所述转轴的外部均套接有一端与齿条相啮合的齿轮，所述转轴相背的一侧均固定安装有把手，所述支撑管相对的一侧和相背的一侧均固定安装有挂钩，左侧所述活动管的顶部固定安装有抽水水泵，所述抽水水泵的吸水口连通有进水管，所述抽水水泵的出水口连通有输送管，所述输送管的顶部连通有运输管，所述运输管的顶部连通有水雾喷头，所述活动管相对的一侧和攀爬杆的左右两侧均固定安装有定位块，所述定位块的外部均套接有位于活动管和攀爬杆之间的连接盒，所述定位块的顶部和底部均开设有卡槽，所述连接盒的顶部和底部均活动安装有一端贯穿并延伸到连接盒内部的活动杆，所述活动杆相对的一侧固定安装有一端延伸到卡槽内部的卡块，所述连接盒的内顶壁且位于活动杆之间均固定安装有一端贯穿卡块且与连接盒内底壁固定连接的限位杆，所述连接盒的内顶壁和内底壁均固定安装有套接在限位杆外部且一端与卡块固定连接的压缩弹簧，所述活动杆相背的一侧均固定安装有手拉板，所述限位座的底部均固定安装有固定锥。

优选的，所述支撑管的顶部开设有与活动管相适配的通孔，所述把手的外部套接有防滑套。

优选的，所述齿条和齿轮均为45号钢，所述支撑管和挂钩均为不锈钢。

优选的，所述支撑管相背的一侧均开设有与转轴相适配的活动孔，所述转轴的外部固定安装有位于支撑管内部和外部的稳定块。

优选的，右侧所述活动管的顶部固定安装有一端套接在输送管外部的固定环，所述连接盒的顶部和底部均开设有与活动杆相匹配的连接孔。

优选的，所述运输管的数量为五个，五个所述运输管呈等距离分布在输送管上。

优选的，所述挂钩的数量为八个，四个所述挂钩均匀分布在左侧支撑管左右两侧，四个所述挂钩均匀分布在右侧支撑管左右两侧

优选的，右侧所述连接盒的左右两侧均开设有与定位块相适配的第一安装孔，左侧所述连接盒的左右两侧均开设有与定位块相适配的第二安装孔。

优选的，所述卡块的内部均开设有与限位杆相适配的插孔，所述连接盒为铝合金。

(三)有益效果

与现有技术相比，本发明提供了一种葡萄生长用自动浇水式葡萄架，具备以下有益效果：

1、该葡萄生长用自动浇水式葡萄架，使用者通过拉动手拉板带动活动杆位移使压缩弹簧压缩，卡块脱离卡槽，由于限位杆限位作用，卡块只在连接盒做上下运动不会出现不稳定现象的发生，此时将攀爬杆和活动管拉离连接盒，轻松的将攀爬杆和活动管拆卸，将固定抽水水泵的螺钉取下便可以使抽水水泵拆卸下来，如此，方便了葡萄架的拆卸安装，使攀爬杆和活动管轻松分离，不会耽误葡萄种植效率，方便了使用者使用。

2、该葡萄生长用自动浇水式葡萄架，使用者通过转动把手带动转轴转动并带动齿轮转动，由于齿轮与齿条相啮合，齿轮被齿轮带动上下位移，齿轮带动活动管上下位移，使活动管被收纳，当使用者对葡萄藤进行浇水时，开启抽水水泵，水源经输送管传入水雾喷头对葡萄藤喷洒水雾，使水雾均匀分布，如此，方便了使用者对活动管和支撑管的收纳，不会因为过大而占用过多位置，不会造成土地的浪费，进一步方便了使用者使用。

附图说明

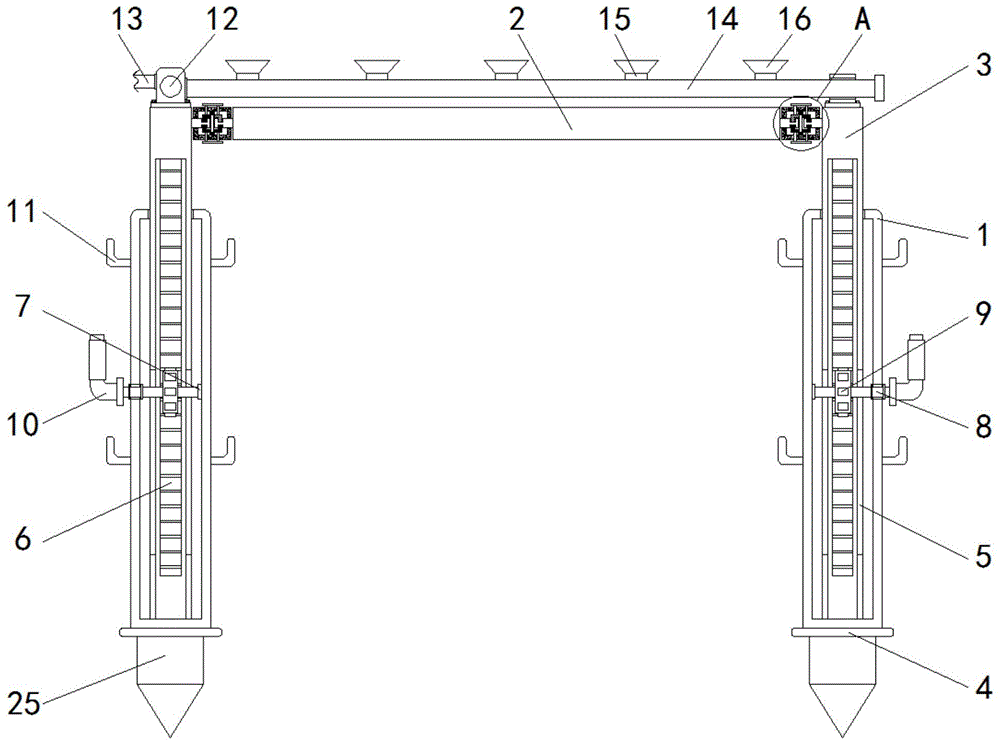

图1为本发明提出的一种葡萄生长用自动浇水式葡萄架结构示意图；

图2为本发明提出的一种葡萄生长用自动浇水式葡萄架图1中a处放大图。

图中：1支撑管、2攀爬杆、3活动管、4限位座、5穿孔、6齿条、7轴承、8转轴、9齿轮、10把手、11挂钩、12抽水水泵、13进水管、14输送管、15运输管、16水雾喷头、17定位块、18连接盒、19卡槽、20限位杆、21卡块、22压缩弹簧、23活动杆、24手拉板、25固定锥。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种葡萄生长用自动浇水式葡萄架，包括支撑管1和攀爬杆2，支撑管1的顶部均活动安装有一端贯穿并延伸到支撑管1内部且与支撑管1内壁相接触的活动管3，支撑管1的顶部开设有与活动管3相适配的通孔，支撑管1的底部均固定安装有限位座4，活动管3相对的一侧和相背的一侧均开设有一端贯穿并延伸到活动管3内部的穿孔5，活动管3的内顶壁均固定安装有齿条6，支撑管1的内壁相背的一侧均固定安装有轴承7，支撑管1相背的一侧均活动安装有一端贯穿并延伸到支撑管1内部且与轴承7固定连接的转轴8，转轴8的外部固定安装有位于支撑管1内部和外部的稳定块，支撑管1相背的一侧均开设有与转轴8相适配的活动孔，转轴8的外部均套接有一端与齿条6相啮合的齿轮9，齿条6和齿轮9均为45号钢，转轴8相背的一侧均固定安装有把手10，把手10的外部套接有防滑套，支撑管1相对的一侧和相背的一侧均固定安装有挂钩11，挂钩11的数量为八个，四个挂钩11均匀分布在左侧支撑管1左右两侧，四个挂钩11均匀分布在右侧支撑管1左右两侧，支撑管1和挂钩11均为不锈钢，左侧活动管3的顶部固定安装有抽水水泵12，抽水水泵12的吸水口连通有进水管13，抽水水泵12的出水口连通有输送管14，右侧活动管3的顶部固定安装有一端套接在输送管14外部的固定环，输送管14的顶部连通有运输管15，运输管15的数量为五个，五个运输管15呈等距离分布在输送管14上，运输管15的顶部连通有水雾喷头16，活动管3相对的一侧和攀爬杆2的左右两侧均固定安装有定位块17，定位块17的外部均套接有位于活动管3和攀爬杆2之间的连接盒18，连接盒18为铝合金，右侧连接盒18的左右两侧均开设有与定位块17相适配的第一安装孔，左侧连接盒18的左右两侧均开设有与定位块17相适配的第二安装孔，定位块17的顶部和底部均开设有卡槽19，连接盒18的顶部和底部均活动安装有一端贯穿并延伸到连接盒18内部的活动杆23，连接盒18的顶部和底部均开设有与活动杆23相匹配的连接孔，活动杆23相对的一侧固定安装有一端延伸到卡槽19内部的卡块21，连接盒18的内顶壁且位于活动杆23之间均固定安装有一端贯穿卡块21且与连接盒18内底壁固定连接的限位杆20，卡块21的内部均开设有与限位杆20相适配的插孔，连接盒18的内顶壁和内底壁均固定安装有套接在限位杆20外部且一端与卡块21固定连接的压缩弹簧22，活动杆23相背的一侧均固定安装有手拉板24，限位座4的底部均固定安装有固定锥25，使用者通过拉动手拉板24带动活动杆23位移使压缩弹簧22压缩，卡块21脱离卡槽19，由于限位杆20限位作用，卡块21只在连接盒18做上下运动不会出现不稳定现象的发生，此时将攀爬杆2和活动管3拉离连接盒18，轻松的将攀爬杆2和活动管3拆卸，将固定抽水水泵12的螺钉取下便可以使抽水水泵12拆卸下来，如此，方便了葡萄架的拆卸安装，使攀爬杆2和活动管3轻松分离，不会耽误葡萄种植效率，方便了使用者使用，使用者通过转动把手10带动转轴8转动并带动齿轮9转动，由于齿轮9与齿条6相啮合，齿轮9被齿轮9带动上下位移，齿轮9带动活动管3上下位移，使活动管3被收纳，当使用者对葡萄藤进行浇水时，开启抽水水泵12，水源经输送管14传入水雾喷头16对葡萄藤喷洒水雾，使水雾均匀分布，如此，方便了使用者对活动管3和支撑管1的收纳，不会因为过大而占用过多位置，不会造成土地的浪费，进一步方便了使用者使用。

综上所述，该葡萄生长用自动浇水式葡萄架，使用者通过拉动手拉板24带动活动杆23位移使压缩弹簧22压缩，卡块21脱离卡槽19，由于限位杆20限位作用，卡块21只在连接盒18做上下运动不会出现不稳定现象的发生，此时将攀爬杆2和活动管3拉离连接盒18，轻松的将攀爬杆2和活动管3拆卸，将固定抽水水泵12的螺钉取下便可以使抽水水泵12拆卸下来，如此，方便了葡萄架的拆卸安装，使攀爬杆2和活动管3轻松分离，不会耽误葡萄种植效率，方便了使用者使用，使用者通过转动把手10带动转轴8转动并带动齿轮9转动，由于齿轮9与齿条6相啮合，齿轮9被齿轮9带动上下位移，齿轮9带动活动管3上下位移，使活动管3被收纳，当使用者对葡萄藤进行浇水时，开启抽水水泵12，水源经输送管14传入水雾喷头16对葡萄藤喷洒水雾，使水雾均匀分布，如此，方便了使用者对活动管3和支撑管1的收纳，不会因为过大而占用过多位置，不会造成土地的浪费，进一步方便了使用者使用，解决了葡萄架不便于安装拆卸，整个葡萄架的储存过程也会占用大量空间，给农户带来许多麻烦，造成人力资源的浪费，也会影响葡萄种植效率的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
