一种农业生产用种植大棚的制作方法

本发明涉及农植物种植技术领域，具体是一种农业生产用种植大棚。

背景技术：

随着社会不断进步，传统的种植业生产模式已经不能满足现代文明发展的需要，新型的设施种植业受到业界人士的追捧，所谓的种植业设施主要指温室设施，它不受时间和空间的限制，可以在高原、深山、沙漠等特殊环境下进行农业生产。种植大棚是一种具有出色的保温性能的框架覆膜结构，它出现使得人们可以吃到反季节种植。一般种植大棚使用竹结构或者钢结构的骨架，上面覆上一层或多层保温塑料膜，这样就形成了一个温室空间。外膜很好地阻止内部种植生长所产生的二氧化碳的流失，使棚内具有良好的保温效果。

不过现有的种植大棚在使用中仍然存在一些问题，比如：种植空间的高度限定，无法合理的根据农植物的生长状态改变种植高度，不利于农植物的自由生长，对于农植物的正常生长造成一定的不良影响，因此，针对以上现状，迫切需要开发一种农业生产用种植大棚，以克服当前实际应用中的不足。

技术实现要素：

本发明的目的在于提供一种农业生产用种植大棚，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种农业生产用种植大棚，包括棚体，所述棚体有限位柱、支撑架以及弧形板顶盖组成，所述限位柱内部开设有限位槽，所述支撑架安装设置在限位槽内，所述支撑架顶端与弧形板顶盖底部两端固定连接，所述弧形板顶盖外表面设有保温薄膜，且顶部中间固定连接有集水槽，所述支撑架的内侧固定连接有安装板，所述弧形板顶盖与安装板之间固定设有驱动机构，所述集水槽底端固定连通有第一导管，所述弧形板顶盖内部开设有空腔，所述第一导管位于空腔内远离集水槽的另一端固定连接有第二导管，所述安装板上表面一侧固定设有储水箱，所述储水箱底端固定连接有排水管，所述排水管的底端固定连接有喷洒头，所述安装板底端中部固定设有圆盘，所述圆盘的外侧边缘开设有齿轮圈，所述齿轮圈的外侧固定设有辅助装置。

作为本发明进一步的方案：所述支撑架位于限位槽内的底端固定连接有滑块，所述滑块始终与限位槽的侧壁接触，所述限位槽的高度等于支撑架高度的三分之一。

作为本发明进一步的方案：所述限位柱左右两端的外侧均固定连接有加强筋，所述加强筋的底端固定连接有固定板，所述固定板的底端固定设有固定齿。

作为本发明进一步的方案：所述限位柱设有两个，且以弧形板顶盖的竖直中心轴为对称轴左右对称设置，所述限位柱底端固定连接有锥形杆。

作为本发明进一步的方案：所述驱动机构包括螺纹杆，所述螺纹杆顶端通过轴承块与弧形板顶盖固定连接，且左右两端对称设有第一滑杆、第二滑杆，所述第一滑杆与第二滑杆表面均套接有滑套，所述螺纹杆表面套接有螺纹套，所述螺纹套与两个滑套之间固定连接有驱动杆，所述螺纹杆、第一滑杆和第二滑杆的底端均固定连接有连接块，所述连接块与安装板中部固定连接。

作为本发明进一步的方案：所述连接块内开设有转动槽，所述螺纹杆穿过转动槽且底端与圆盘固定连接，所述圆盘底端固定连接有照明灯。

作为本发明进一步的方案：所述辅助装置包括转动杆，其中一个所述支撑架上开设有通孔槽，所述转动杆穿过通孔槽，且固定连接有圆板，所述圆板上固定连接有转动把手，所述转动杆远离转动把的一端固定连接有转动齿轮，所述转动杆靠近排水管的位置套接有锥齿轮一，所述排水管表面套接有与锥齿轮一啮合的锥齿轮二。

与现有技术相比，本发明的有益效果是：

通过设置限位柱、限位槽、支撑架、弧形板顶盖以及驱动机构，利用驱动机构中的螺纹杆转动带动螺纹套移动，滑套在第一滑杆与第二滑杆表面上下滑动，带动驱动杆上下移动，从而带动弧形板顶盖上下移动，支撑架在限位柱内上下移动，实现了可调节种植大棚高度的目的，便于根据农植物的生长高度调整种植大棚的高度，有利于农植物更好的生长，提高种植大棚的使用性能，通过设置辅助装置，当需要调整种植大棚高度时，将转动杆上设置的转动齿轮向前移动至圆盘上，带动转动齿轮与齿轮圈啮合，使得螺纹杆旋转，调节大棚高度，再不需要调整高度时，向外拉动转动杆，转动杆转动带动锥齿轮一旋转，与锥齿轮二啮合，使得喷洒头转动，扩大喷洒范围，利用集水槽收集的雨水灌溉农植物，节约水资源。

附图说明

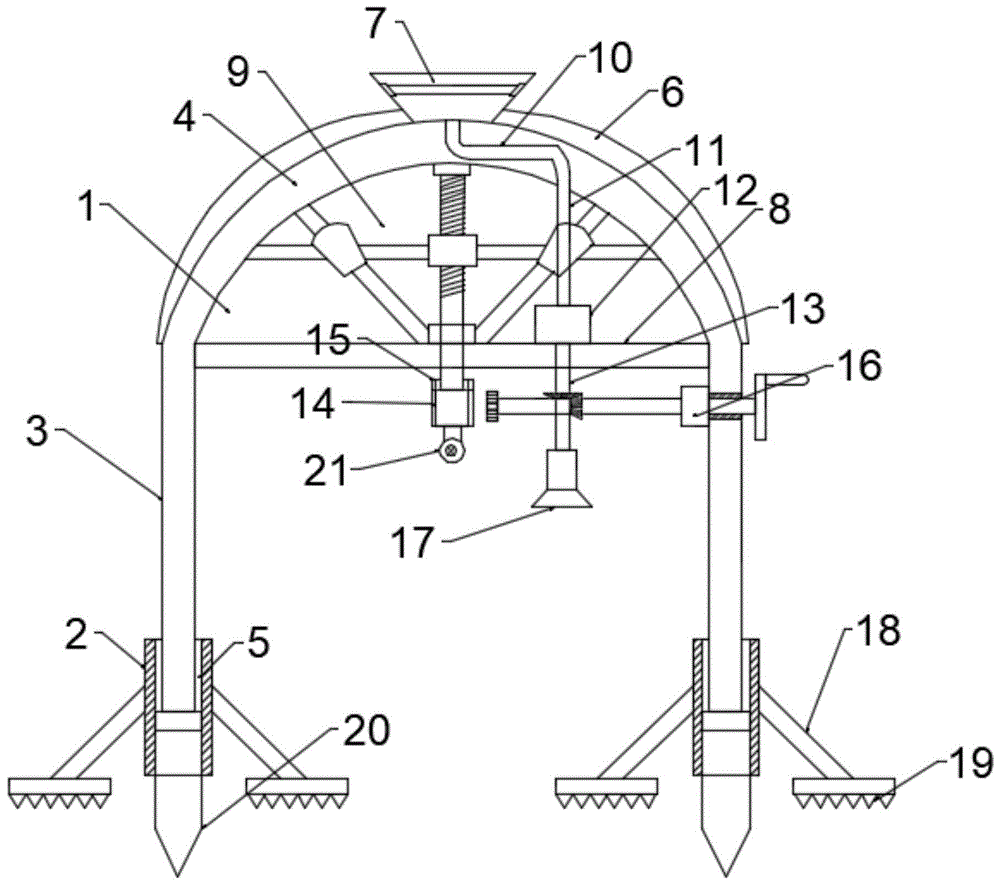

图1为农业生产用种植大棚的结构示意图。

图2为农业生产用种植大棚的驱动机构的结构示意图。

图3为农业生产用种植大棚中辅助装置的结构示意图。

图4为农业生产用种植大棚中转动齿轮的结构示意图。

图5为农业生产用种植大棚中圆盘的结构示意图。

图中：1-棚体，2-限位柱，3-支撑架，4-弧形板顶盖，5-限位槽，6-保温薄膜，7-集水槽，8-安装板，9-驱动机构，901-螺纹杆，902-第一滑杆，903-第二滑杆，904-滑套，905-螺纹套，906-驱动杆，10-第一导管，11-第二导管，12-储水箱，13-排水管，14-圆盘，15-齿轮圈，16-辅助装置，160-转动杆，161-转动把手，162-转动齿轮，163-锥齿轮一，164-锥齿轮二，17-喷洒头，18-加强筋，19-固定齿，20-锥形杆，21-照明灯。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。

实施例1

请参阅图1-5，本发明实施例中，一种农业生产用种植大棚，包括棚体1，所述棚体1有限位柱2、支撑架3以及弧形板顶盖4组成，所述限位柱1内部开设有限位槽5，所述支撑架3安装设置在限位槽5内，所述支撑架3顶端与弧形板顶盖4底部两端固定连接，所述弧形板顶盖4外表面设有保温薄膜6，且顶部中间固定连接有集水槽7，所述支撑架3的内侧固定连接有安装板8，所述弧形板顶盖4与安装板8之间固定设有驱动机构9，所述集水槽7底端固定连通有第一导管10，所述弧形板顶盖4内部开设有空腔，所述第一导管10位于空腔内远离集水槽7的另一端固定连接有第二导管11，所述安装板8上表面一侧固定设有储水箱12，所述储水箱12底端固定连接有排水管13，所述排水管13的底端固定连接有喷洒头17，所述安装板8底端中部固定设有圆盘14，所述圆盘14的外侧边缘开设有齿轮圈15，所述齿轮圈15的外侧固定设有辅助装置16。

本实施例中，保温薄膜6可以有效减缓农植物生长所需的二氧化碳流失的速度，使得大棚内的温度得以保持，有利于在寒冷天气下农植物更好的生长，利用集水槽7收集雨水，雨水经过集水槽内设置的过滤网，过滤掉雨水中夹带的杂质，通过第一导管10与第二导管11进入储水箱12内储存起来，在需要对种植大棚内的农植物进行灌溉时，利用排水管13排出，通过喷洒头17进行灌溉，通过对雨水的再利用，节约水资源，节能环保。

本实施例中，所述支撑架3位于限位槽5内的底端固定连接有滑块，所述滑块始终与限位槽5的侧壁接触，所述限位槽5的高度等于支撑架3高度的三分之一，支撑架3与弧形板顶盖4固定连接，在驱动机构9的作用下，支撑架3可以在限位柱2内上下移动，便于改变棚体1的高度，更好的适应农植物的生长高度，利用滑块在限位槽5内滑动，对支撑架3的移动方向进行竖直限定，提高结构移动的稳定性。

本实施例中，所述限位柱2左右两端的外侧均固定连接有加强筋18，所述加强筋18的底端固定连接有固定板，所述固定板的底端固定设有固定齿19，利用固定齿19增强与地面的接触力，提高稳定性。

本实施例中，所述限位柱2设有两个，且以弧形板顶盖4的竖直中心轴为对称轴左右对称设置，所述限位柱2底端固定连接有锥形杆20，在安装种植大棚时，将锥形杆20埋入地底，使得棚体1能牢固的立于地面上，防止遇到大风被刮倒。

实施例2

请参阅图1-5，本实施例中，所述驱动机构9包括螺纹杆901，所述螺纹杆901顶端通过轴承块与弧形板顶盖4固定连接，且左右两端对称设有第一滑杆902、第二滑杆903，所述第一滑杆902与第二滑杆903表面均套接有滑套904，所述螺纹杆901表面套接有螺纹套905，所述螺纹套905与两个滑套904之间固定连接有驱动杆906，所述螺纹杆901、第一滑杆902和第二滑杆903的底端均固定连接有连接块，所述连接块与安装板8中部固定连接，转动螺纹杆901，带动螺纹套905在螺纹杆901表面上下移动，通过驱动杆906的连接，使得滑套904在第一滑杆902与第二滑杆903表面上下滑动，驱动杆906与弧形板顶盖4的连接，使得弧形板顶盖4在驱动杆906的驱动下，通过带动支撑架3移动，进而改变棚体1的高度，有利于根据农植物的生长高度调整棚体1的高度，提高了种植大棚的使用性能。

本实施例中，所述连接块内开设有转动槽，所述螺纹杆901穿过转动槽且底端与圆盘14固定连接，所述圆盘14底端固定连接有照明灯21，利用照明灯21，将电能转换为热量，保持棚内的温度，有利于农植物更好的生长。

本实施例中，所述辅助装置16包括转动杆160，其中一个所述支撑架3上开设有通孔槽，所述转动杆160穿过通孔槽，且固定连接有圆板，所述圆板上固定连接有转动把手161，所述转动杆160远离转动把手161的一端固定连接有转动齿轮162，所述转动杆160靠近排水管13的位置套接有锥齿轮一163，所述排水管13表面套接有与锥齿轮一163啮合的锥齿轮二164，转动齿轮162与齿轮圈15所在高度一致，便于啮合转动。

本实施例中，在需要调整大棚高度时，先将转动杆160向圆盘14靠近，通过转动转动把手161带动转动杆160转动，转动齿轮162与圆盘14上设置的齿轮圈15啮合，带动螺纹杆901转动，进而可以调整棚体1的竖直高度，再不需要调节高度时，向外拉动转动杆160，使得转动齿轮162与齿轮圈15不再啮合，转动转动杆160，通过锥齿轮一163与锥齿轮二的啮合，使得喷洒头17旋转，在灌溉时扩大喷洒范围，有利于农植物的正常生长。

以上的仅是本发明的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本发明构思的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。
