一种羔羊防踩食串栏补料槽的制作方法

本实用新型涉及畜牧养殖技术领域，具体涉及一种羔羊防踩食串栏补料槽。

背景技术：

现有技术中畜牧圈养时，干草通常直接堆放在圈舍地面上进行喂食，干草堆放在地面上不仅容易被牧畜踩踏，而且容易和牧畜的粪便以及饮用水混合在一起，从而使未食完的干草受潮腐烂、滋生细菌，不仅影响牧畜的养殖环境，而且对干草造成了浪费，增加了养殖人员饲喂和清扫的工作量；此外，对于设置漏板以便于排除牧畜粪便的地面而言，直接将干草堆放在地面上还容易从漏板中落入到粪便池中，从而造成草料的浪费；在现有的畜牧养殖领域中，养羊一般采用草料和精料补充料搭配喂养的方式，因此补料槽是养羊过程中不可缺少的设备之一。

但现有的补料槽，不能防止大小羊互相串食和踩食，同时饲料腐烂污染补料槽后，也不便于饲养员及时清理补料槽。

技术实现要素：

为解决上述背景技术中提出的问题，本实用新型提供了一种羔羊防踩食串栏补料槽，具有可防止大小羊互相串食的特点，同时便于饲养员及时清理补料槽。

为实现上述目的，本实用新型提供如下技术方案：一种羔羊防踩食串栏补料槽，包括饲养棚，所述饲养棚内壁的前侧固定连接有隔板，所述隔板的左侧固定安装有多个第一栏杆，所述隔板的右侧固定安装有多个第二栏杆，所述第一栏杆和第二栏杆相背的一端均与饲养棚的内壁固定安装，多个所述第一栏杆均位于多个第二栏杆的上方，饲养棚前端面的左右两侧均开设有槽口，所述饲养棚的前端面固定连接有两个补料槽，两个所述补料槽的后端面分别与两个槽口连通。

为了方便在补料槽内部加料，作为本实用新型一种羔羊防踩食串栏补料槽优选的，两个所述补料槽的前端面均铰链连接有上翻门，两个所述补料槽的上端面固定连接有网格板。

为了方便清理补料槽内部，作为本实用新型一种羔羊防踩食串栏补料槽优选的，两个所述网格板上端面的后侧均开设有滑槽，两个所述滑槽的内壁均滑动连接有挡板，两个所述补料槽相背的一侧均固定连接有排污管。

为了方便固定挡板的位置，作为本实用新型一种羔羊防踩食串栏补料槽优选的，所述挡板的上端面固定连接有两个固定板，两个所述固定板相对的一侧转动连接有转轴，所述转轴外壁的中部固定连接有挂环，所述饲养棚的前端面固定连接有两个与挂环相匹配的固定杆。

为了方便为补料槽挡雨，作为本实用新型一种羔羊防踩食串栏补料槽优选的，所述饲养棚前端面的上侧固定连接有顶板，所述顶板的材料为不锈钢波纹板。

与现有技术相比，本实用新型的有益效果是：

1、该种羔羊防踩食串栏补料槽，第一栏杆的高度可阻挡大羊进入隔板左侧，第二栏杆的高度可阻挡小羊进入隔板的右侧，进而使小羊和大羊分别在隔板的左右两侧进食，同时可分别在两个补料槽中添加适合小羊和大羊不同的饲料，羔羊可通过两个槽口食用饲料，从而避免羔羊串栏踩食。

2、该种羔羊防踩食串栏补料槽，饲养员可通过镂空的网格板查看补料槽中的饲料剩余量，进而打开上翻门将新饲料添加在补料槽中，从而达到便于补料的效果。

3、该种羔羊防踩食串栏补料槽，饲料被羔羊食用完毕后，使两个挡板分别在两个滑槽中下滑移动，直至将两个槽口堵住，再打开上翻门并用高压水枪对补料槽内壁进行清洗，清洗后的污水通过两个排污管排出，从而达到便于清洗补料槽的效果。

附图说明

附图用来提供对本实用新型的进一步理解，并构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

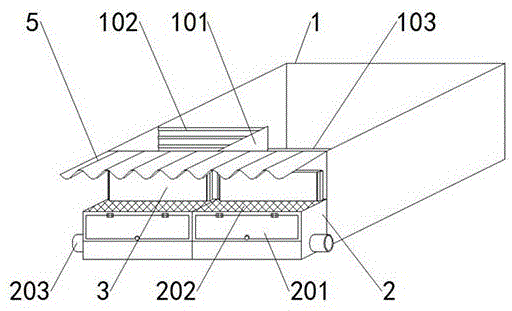

图1为本实用新型的一种羔羊防踩食串栏补料槽结构图；

图2为本实用新型的两个补料槽结构图；

图3为本实用新型的饲养棚结构图；

图4为本实用新型的a处示意图。

图中，1、饲养棚；101、隔板；102、第一栏杆；103、第二栏杆；104、槽口；105、固定杆；2、补料槽；201、上翻门；202、网格板；2021、滑槽；203、排污管；3、挡板；4、挂环；401、转轴；402、固定板；5、顶板。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

请参阅图1-4，本实用新型提供以下技术方案：一种羔羊防踩食串栏补料槽，包括饲养棚1，饲养棚1内壁的前侧固定连接有隔板101，隔板101的左侧固定安装有多个第一栏杆102，隔板101的右侧固定安装有多个第二栏杆103，第一栏杆102和第二栏杆103相背的一端均与饲养棚1的内壁固定安装，多个第一栏杆102均位于多个第二栏杆103的上方，饲养棚1前端面的左右两侧均开设有槽口104，饲养棚1的前端面固定连接有两个补料槽2，两个补料槽2的后端面分别与两个槽口104连通。

本实施例中：第一栏杆102的高度可阻挡大羊进入隔板101左侧，第二栏杆103的高度可阻挡小羊进入隔板101的右侧，进而使小羊和大羊分别在隔板101的左右两侧进食，同时可分别在两个补料槽2中添加适合小羊和大羊不同的饲料，进而避免羔羊串栏，羔羊可通过两个槽口104食用饲料，从而避免羔羊踩食。

作为本实用新型的一种技术优化方案，两个补料槽2的前端面均铰链连接有上翻门201，两个补料槽2的上端面固定连接有网格板202。

本实施例中：饲养员可通过镂空的网格板202查看补料槽2中的饲料剩余量，进而打开上翻门201将新饲料添加在补料槽2中，从而达到便于补料的效果。

作为本实用新型的一种技术优化方案，两个网格板202上端面的后侧均开设有滑槽2021，两个滑槽2021的内壁均滑动连接有挡板3，两个补料槽2相背的一侧均固定连接有排污管203。

本实施例中：饲料被羔羊食用完毕后，使两个挡板3分别在两个滑槽2021中下滑移动，直至将两个槽口104堵住，再打开上翻门201并用高压水枪对补料槽2内壁进行清洗，清洗后的污水通过两个排污管203排出，从而达到便于清洗补料槽2的效果。

作为本实用新型的一种技术优化方案，挡板3的上端面固定连接有两个固定板402，两个固定板402相对的一侧转动连接有转轴401，转轴401外壁的中部固定连接有挂环4，饲养棚1的前端面固定连接有两个与挂环4相匹配的固定杆105。

本实施例中：羔羊通过槽口104食用饲料时，将两个挡板3向上移动，此时两个挡板3分别在两个滑槽2021中滑动，再前后转动两个挂环4使其分别与两个固定杆105套接，进而固定两个挡板3的位置。

作为本实用新型的一种技术优化方案，饲养棚1前端面的上侧固定连接有顶板5，顶板5的材料为不锈钢波纹板。

本实施例中：通过在补料槽2的上方设置有顶板5，进而可遮挡补料槽2避免雨水进入槽内腐蚀饲料，不锈钢波纹板制成的顶板5具有防锈蚀的特性，同时也避免顶板5表面积水。

本实用新型的工作原理及使用流程：第一栏杆102的高度可阻挡大羊进入隔板101左侧，第二栏杆103的高度可阻挡小羊进入隔板101的右侧，进而使小羊和大羊分别在隔板101的左右两侧进食，同时可分别在两个补料槽2中添加适合小羊和大羊不同的饲料，饲养员可通过镂空的网格板202查看补料槽2中的饲料剩余量，进而打开上翻门201将新饲料添加在补料槽2中，饲料被羔羊食用完后，使两个挡板3下移将两个槽口104堵住，再打开上翻门201并用高压水枪对补料槽2内壁进行清洗，清洗后的污水通过两个排污管203排出，从而清洗补料槽2。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
