一种畜牧兽医用饲养棚的制作方法

本实用新型涉及兽医饲养相关领域，具体是一种畜牧兽医用饲养棚。

背景技术：

畜牧兽医掌握动物营养与饲料、畜禽环境卫生、动物遗传繁育、畜禽饲养管理及疾病诊疗基本知识，并且具备畜禽饲养管理、选种繁殖、日粮配合和畜禽主要疾病的预防及诊疗能力，从事畜禽的日粮配合、饲料加工、环境调控、繁殖改良、饲养管理、疾病防治等工作。

在畜牧兽医对动物的管理过程中需要将体积相对较小的动物暂放在饲养棚内进行饲养，现有技术的饲养棚结构简单，在需要对动物打针或者对动物进行饲养时需将动物从饲养棚内取出，对畜牧兽医的工作效率产生影响。

技术实现要素：

因此，为了解决上述不足，本实用新型在此提供一种畜牧兽医用饲养棚。

本实用新型是这样实现的，构造一种畜牧兽医用饲养棚，该装置包括外框架、底座、顶板、支架、隔板、垫槽、笼体和限位机构，所述外框架底部前后两侧固定有底座，所述外框架顶部内侧嵌有顶板，所述外框架左右两侧均通过两根支架进行加强支撑，所述外框架内部中侧竖直嵌有隔板，所述外框架内侧和隔板左右两侧均开设有垫槽，所述笼体插入垫槽内侧并与其横向滑动配合，所述限位机构设置于笼体底侧，所述限位机构包括杆架结构、推杆、矩形板和网片，所述杆架结构固定于笼体前部底侧，所述杆架结构后侧中部固定有推杆，所述推杆贯穿笼体前部底侧并与其前后滑动配合，所述推杆后侧端部与矩形板相连接，所述矩形板设置于笼体内部后侧，并且矩形板底部与笼体前后滑动配合，所述矩形板内侧中部嵌有网片。

优选的，所述笼体共设置有八个，并且笼体呈四行两列结构分布于外框架内侧。

优选的，所述杆架结构包括移动组件、连接套、压把和转轴杆，所述移动组件后端面与笼体相固定，所述移动组件左部后侧横向嵌有连接套，所述连接套左侧转动连接有压把，所述压把右侧底部固定连接有转轴杆，所述转轴杆插入移动组件内侧与其相连接。

优选的，所述移动组件包括外筒套、空槽、立杆、弹簧、连杆、挡片和小齿轮，所述外筒套左端面与笼体相固定，所述外筒套内部开设有空槽，所述空槽内部右侧横向滑动有立杆，所述立杆外表面包裹有弹簧，所述弹簧右端面与外筒套相固定，所述立杆左端面与连杆相固定，所述连杆顶部中侧一体成型有挡片，所述外筒套内部左侧转动连接有小齿轮，所述小齿轮顶部有连杆相连接，并且小齿轮前部中侧与转轴杆相连接。

优选的，所述连杆移动至最右侧时，挡片通过弹簧与外筒套弹性抵接。

优选的，所述连杆底部开设有与小齿轮相匹配的齿轮槽，并且连杆底部通过齿轮槽与小齿轮相啮合。

优选的，所述矩形板底部左右两侧均竖直设置有滑块，并且滑块插入笼体内侧与其前后滑动配合。

优选的，所述矩形板使用的材料为铝合金。

优选的，所述连杆使用的材料为钨钢。

本实用新型具有如下优点：本实用新型通过改进在此提供一种畜牧兽医用饲养棚，与同类型设备相比，具有如下改进：

本实用新型所述一种畜牧兽医用饲养棚，通过在笼体底侧优化设置了限位机构，在压动压把时，转轴杆带动小齿轮转动，小齿轮带动连杆在外筒套内侧移动，从而使连杆通过推杆使矩形板两侧的滑块在笼体内移动，从而通过矩形板和网片使动物向笼体前侧移动，在松开压把后在弹簧的作用下使矩形板复位，从而便于畜牧兽医对动物打针或者对动物进行饲养，加快了畜牧兽医的工作效率，解决了现有技术的饲养棚结构简单，在需要对动物打针或者对动物进行饲养时需将动物从饲养棚内取出，对畜牧兽医工作效率产生影响的问题。

附图说明

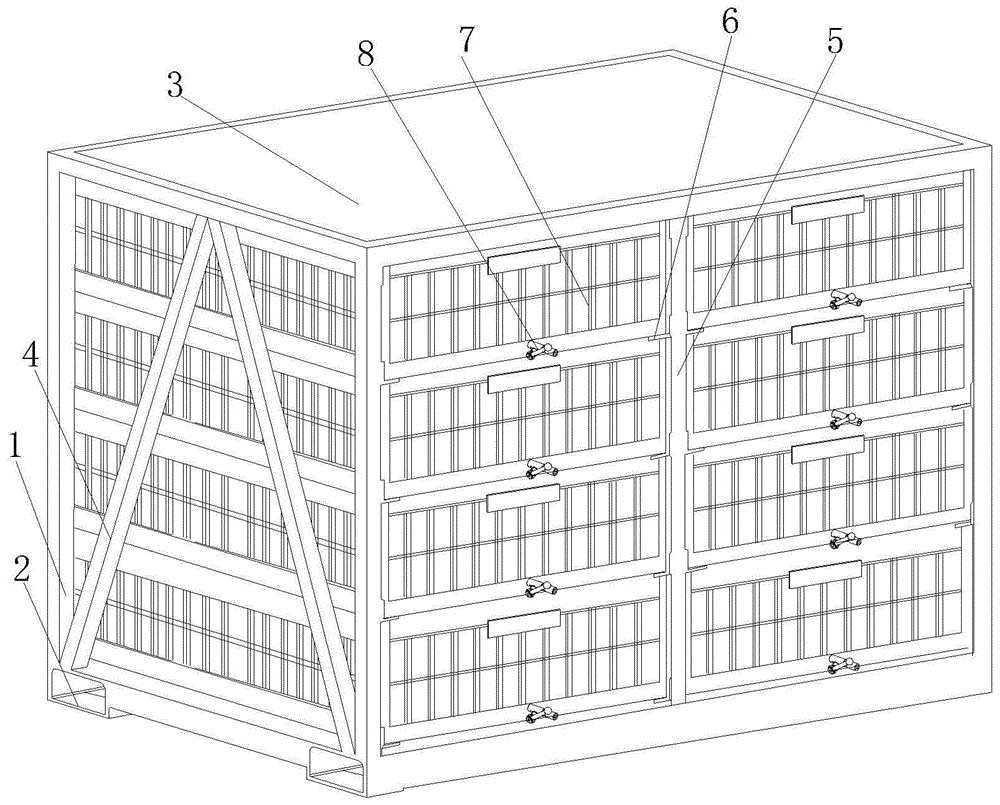

图1是本实用新型结构示意图；

图2是本实用新型限位机构的结构示意图；

图3是本实用新型杆架结构的主视结构示意图；

图4是本实用新型外筒套内部的结构示意图；

图5是本实用新型图2中a处的局部结构放大图。

其中：外框架-1、底座-2、顶板-3、支架-4、隔板-5、垫槽-6、笼体-7、限位机构-8、杆架结构-81、推杆-82、矩形板-83、网片-84、移动组件-811、连接套-812、压把-813、转轴杆-814、滑块-831、外筒套-8111、空槽-8112、立杆-8113、弹簧-8114、连杆-8115、挡片-8116、小齿轮-8117。

具体实施方式

下面将结合附图1-5对本实用新型进行详细说明，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型通过改进在此提供一种畜牧兽医用饲养棚，包括外框架1、底座2、顶板3、支架4、隔板5、垫槽6、笼体7和限位机构8，外框架1底部前后两侧固定有底座2，外框架1顶部内侧嵌有顶板3，外框架1左右两侧均通过两根支架4进行加强支撑，外框架1内部中侧竖直嵌有隔板5，外框架1内侧和隔板5左右两侧均开设有垫槽6，笼体7插入垫槽6内侧并与其横向滑动配合，限位机构8设置于笼体7底侧，限位机构8包括杆架结构81、推杆82、矩形板83和网片84，杆架结构81固定于笼体7前部底侧，杆架结构81后侧中部固定有推杆82，推杆82贯穿笼体7前部底侧并与其前后滑动配合，推杆82后侧端部与矩形板83相连接，矩形板83设置于笼体7内部后侧，并且矩形板83底部与笼体7前后滑动配合，矩形板83内侧中部嵌有网片84，在杆架结构81的作用下使推杆82带动矩形板83和网片84对动物进行移动。

进一步的，所述笼体7共设置有八个，并且笼体7呈四行两列结构分布于外框架1内侧，有利于对动物进行分散饲养。

进一步的，所述杆架结构81包括移动组件811、连接套812、压把813和转轴杆814，所述移动组件811后端面与笼体7相固定，所述移动组件811左部后侧横向嵌有连接套812，所述连接套812左侧转动连接有压把813，所述压把813右侧底部固定连接有转轴杆814，所述转轴杆814插入移动组件811内侧与其相连接，通过压把813使移动组件811进行动作。

进一步的，所述移动组件811包括外筒套8111、空槽8112、立杆8113、弹簧8114、连杆8115、挡片8116和小齿轮8117，所述外筒套8111左端面与笼体7相固定，所述外筒套8111内部开设有空槽8112，所述空槽8112内部右侧横向滑动有立杆8113，所述立杆8113外表面包裹有弹簧8114，所述弹簧8114右端面与外筒套8111相固定，所述立杆8113左端面与连杆8115相固定，所述连杆8115顶部中侧一体成型有挡片8116，所述外筒套8111内部左侧转动连接有小齿轮8117，所述小齿轮8117顶部有连杆8115相连接，并且小齿轮8117前部中侧与转轴杆814相连接，通过转轴杆814带动小齿轮8117进行转动。

进一步的，所述连杆8115移动至最右侧时，挡片8116通过弹簧8114与外筒套8111弹性抵接，通过弹簧8114对8116进行限位。

进一步的，所述连杆8115底部开设有与小齿轮8117相匹配的齿轮槽，并且连杆8115底部通过齿轮槽与小齿轮8117相啮合，通过小齿轮8117带动连杆8115移动。

进一步的，所述矩形板83底部左右两侧均竖直设置有滑块831，并且滑块831插入笼体7内侧与其前后滑动配合，通过滑块831进行限位。

进一步的，所述矩形板83使用的材料为铝合金。

进一步的，所述连杆8115使用的材料为钨钢。

本实用新型通过改进提供一种畜牧兽医用饲养棚，其工作原理如下；

第一，将本设计放置在兽医需要对动物进行饲养的位置，然后将笼体7从外框架1和隔板5内侧的垫槽6上拉出，再将需要饲养的动物放置在笼体7内，将笼体7重新推回外框架1内侧，从而对本设计进行使用；

第二，需要对动物打针或者对动物进行饲养时，使用者可压动压把813，压把813通过转轴杆814带动小齿轮8117转动，小齿轮8117带动连杆8115在外筒套8111内侧移动，从而使连杆8115通过推杆82使矩形板83两侧的滑块831在笼体7内移动，从而通过矩形板83和网片84使动物向笼体7前侧移动，使动物靠近使用者以便于对其进行打针或者饲养；

第三，在操作完成后，使用者松开压把813，在弹簧8114的反作用力下使连杆8115在小齿轮8117上向后滑动，从而连杆8115通过推杆82使矩形板83和网片84复位。

本实用新型通过改进提供一种畜牧兽医用饲养棚，通过在笼体7底侧优化设置了限位机构8，在压动压把813时，转轴杆814带动小齿轮8117转动，小齿轮8117带动连杆8115在外筒套8111内侧移动，从而使连杆8115通过推杆82使矩形板83两侧的滑块831在笼体7内移动，从而通过矩形板83和网片84使动物向笼体7前侧移动，在松开压把813后在弹簧8114的作用下使矩形板83复位，从而便于畜牧兽医对动物打针或者对动物进行饲养，加快了畜牧兽医的工作效率，解决了现有技术的饲养棚结构简单，在需要对动物打针或者对动物进行饲养时需将动物从饲养棚内取出，对畜牧兽医工作效率产生影响的问题。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,并且本实用新型使用到的标准零件均可以从市场上购买,异形件根据说明书的和附图的记载均可以进行订制,各个零件的具体连接方式均采用现有技术中成熟的螺栓铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中,常规的型号,加上电路连接采用现有技术中常规的连接方式,在此不再详述。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
