一种桃树种植管理用杀虫剂喷洒装置的制作方法

本发明涉及水果种植领域，尤其涉及一种桃树种植管理用杀虫剂喷洒装置。

背景技术：

桃属植物。落叶小乔木；叶为窄椭圆形至披针形，长15厘米，宽4厘米，先端成长而细的尖端，边缘有细齿，暗绿色有光泽，叶基具有蜜腺；树皮暗灰色，随年龄增长出现裂缝；花单生，从淡至深粉红或红色，有时为白色，有短柄，直径4厘米，早春开花；近球形核果，表面有毛茸，肉质可食，为橙黄色泛红色，直径7.5厘米，有带深麻点和沟纹的核，内含白色种子，是一种果实作为水果的落叶小乔木，花可以观赏，果实多汁，可以生食或制桃脯、罐头等，核仁也可以食用。果肉有白色和黄色的，桃有多种品种，一般果皮有毛，“油桃”的果皮光滑；“蟠桃”果实是扁盘状；“碧桃”是观赏花用桃树，有多种形式的花瓣。

桃树种植需要对其进行喷洒杀虫剂，但现有的喷洒要么通过人工进行喷洒或者是空中喷洒，导致人工喷洒会比较增加人工的劳动力和长时间的消耗，以及空中喷洒成本又太高的问题。

因此，有必要提供一种桃树种植管理用杀虫剂喷洒装置解决上述技术问题。

技术实现要素：

本发明提供一种桃树种植管理用杀虫剂喷洒装置，解决了现有的喷洒要么通过人工进行喷洒或者是空中喷洒，导致人工喷洒会比较增加人工的劳动力和长时间的消耗，以及空中喷洒成本又太高的问题。

为解决上述技术问题，本发明提供的一种桃树种植管理用杀虫剂喷洒装置，包括基座，所述基座左顶部固定连接有药箱，所述基座的顶部均对称设置有电动液压杆，所述电动液压杆的顶部均对称固定设置有自动喷洒装置；

所述自动喷洒装置包括连接板，所述连接板的顶部固定连接有双头电机，所述双头电机两端的输出端均对称固定连接有套管，所述套管的内腔均对称滑动套接有滑动管，所述套管的表面均对称固定套接有固定套板，所述固定套板的表面均对称固定套接有电动推杆，所述电动推杆的一端与滑动管的表面均对称通过连接块固定连接，所述套管的表面均对称固定连通有第二连接管，所述套管和滑动管的底部均对称固定设置有多个网格孔，所述双头电机的表面固定套接有外壳。

优选的，所述基座顶部固定连接有高压水泵，所述高压水泵的输出端和输入端均对称固定连接有第一连接管。

优选的，所述药箱顶部的边角固定连接有固定杆，所述固定杆的表面固定连接有控制面板，所述固定杆的两侧转动套接有外封盖。

优选的，所述药箱的顶部固定设置有进药口，所述药箱的下表面固定设置有出药口。

优选的，所述连接板固定在电动液压杆的顶部上。

优选的，所述外壳的两侧活动套接在套管的表面上。

优选的，所述第二连接管与第一连接管均为大小不同的构件。

与相关技术相比较，本发明提供的一种桃树种植管理用杀虫剂喷洒装置具有如下有益效果：

1、本发明提供一种桃树种植管理用杀虫剂喷洒装置，通过打开进药口，通过进药口将防虫剂全部放在药箱的内腔中，在通过控制面板启动高压水泵，使高压水泵通过输出端和输入端的第一连接管将药箱内腔的防虫剂输送到第二连接管的内腔中，在通过第二连接管进入到套管和滑动管内腔中，然后在启动外壳内腔的双头电机，使双头电机的输出端带动套管进行左、右30度来回摆动，使防虫剂通过网格孔分散成若道个喷洒口，来对两侧的桃树进行均匀的喷洒，解决现有的喷洒要么通过人工进行喷洒或者是空中喷洒，导致人工喷洒会比较增加人工的劳动力和长时间的消耗，以及空中喷洒成本又太高的问题。

2、本发明提供一种桃树种植管理用杀虫剂喷洒装置，通过控制面板启动固定套板内腔的电动推杆，使电动推杆的一端通过连接块带动滑动管在套管的内腔中进行向外伸出，来延伸喷洒的长度，以及启动电动液压杆，使电动液压杆的一端带动自动喷洒装置进行上下的升、降，可以根据桃树高度的不同进行调整。

附图说明

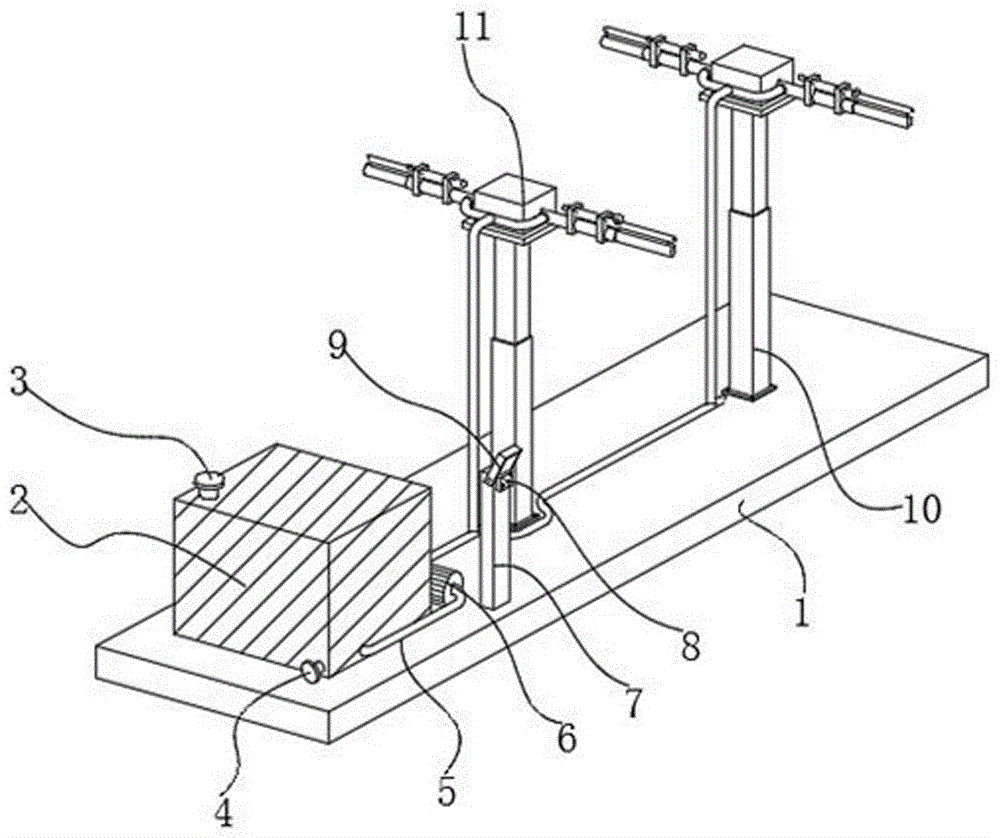

图1为本发明提供的一种桃树种植管理用杀虫剂喷洒装置的一种较佳实施例的结构示意图；

图2为图1所示自动喷洒装置的结构示意图；

图3为图2所示套管和滑动管的结构示意图。

图中标号：1、基座；2、药箱；3、进药口；4、出药口；5、第一连接管；6、高压水泵；7、固定杆；8、控制面板；9、外封盖；10、电动液压杆；11、自动喷洒装置；111、连接板；112、双头电机；113、套管；114、滑动管；115、固定套板；116、电动推杆；117、连接块；118、外壳；119、第二连接管；1110、网格孔。

具体实施方式

下面结合附图和实施方式对本发明作进一步说明。

请结合参阅图1、图2和图3，其中，图1为本发明提供的一种桃树种植管理用杀虫剂喷洒装置的一种较佳实施例的结构示意图；图2为图1所示自动喷洒装置的结构示意图；图3为图2所示套管和滑动管的结构示意图。一种桃树种植管理用杀虫剂喷洒装置，包括基座1，基座1左顶部固定连接有药箱2，基座1的顶部均对称设置有电动液压杆10，电动液压杆10的顶部均对称固定设置有自动喷洒装置11；自动喷洒装置11包括连接板111，连接板111的顶部固定连接有双头电机112，双头电机112两端的输出端均对称固定连接有套管113，套管113的内腔均对称滑动套接有滑动管114，套管113的表面均对称固定套接有固定套板115，固定套板115的表面均对称固定套接有电动推杆116，电动推杆116的一端与滑动管114的表面均对称通过连接块117固定连接，套管113的表面均对称固定连通有第二连接管119，套管113和滑动管114的底部均对称固定设置有多个网格孔1110，双头电机112的表面固定套接有外壳118。双头电机112均可实现正反转，其信号为y2，电动推杆116的型号为lpt，电动液压杆10的型号为ytz，另外滑动管114滑动套接在套管113的内腔中一端设置有密封圈，来防止防虫剂的渗漏。

基座1顶部固定连接有高压水泵6，高压水泵6的输出端和输入端均对称固定连接有第一连接管5。

高压水泵6的型号为ctdb-26。

药箱2顶部的边角固定连接有固定杆7，固定杆7的表面固定连接有控制面板8，固定杆7的两侧转动套接有外封盖9。

药箱2的顶部固定设置有进药口3，药箱2的下表面固定设置有出药口4。

连接板111固定在电动液压杆10的顶部上。

外壳118的两侧活动套接在套管113的表面上。

第二连接管119与第一连接管5均为大小不同的构件。

第二连接管119为软管，第一连接管5为钢管。

本发明提供的一种桃树种植管理用杀虫剂喷洒装置的工作原理如下：

s1、工作时，首先将装置放在桃树种植的中间位置，在打开进药口3，通过进药口3将防虫剂全部放在药箱2的内腔中，在通过控制面板8启动高压水泵6，使高压水泵6通过输出端和输入端的第一连接管5将药箱2内腔的防虫剂输送到第二连接管119的内腔中，在通过第二连接管119进入到套管113和滑动管114内腔中，然后在启动外壳118内腔的双头电机112，使双头电机112的输出端带动套管113进行左、右30度来回摆动，使防虫剂通过网格孔1110分散成若道个喷洒口，来对两侧的桃树进行均匀的喷洒。

s2、另外当喷洒的长度不够时，在通过控制面板8启动固定套板115内腔的电动推杆116，使电动推杆116的一端通过连接块117带动滑动管114在套管113的内腔中进行向外伸出，来延伸喷洒的长度，以及启动电动液压杆10，使电动液压杆10的一端带动自动喷洒装置11进行上下的升、降，可以根据桃树高度的不同进行调整。

与相关技术相比较，本发明提供的一种桃树种植管理用杀虫剂喷洒装置具有如下有益效果：

1、本发明提供一种桃树种植管理用杀虫剂喷洒装置，通过打开进药口3，通过进药口3将防虫剂全部放在药箱2的内腔中，在通过控制面板8启动高压水泵6，使高压水泵6通过输出端和输入端的第一连接管5将药箱2内腔的防虫剂输送到第二连接管119的内腔中，在通过第二连接管119进入到套管113和滑动管114内腔中，然后在启动外壳118内腔的双头电机112，使双头电机112的输出端带动套管113进行左、右30度来回摆动，使防虫剂通过网格孔1110分散成若道个喷洒口，来对两侧的桃树进行均匀的喷洒，解决现有的喷洒要么通过人工进行喷洒或者是空中喷洒，导致人工喷洒会比较增加人工的劳动力和长时间的消耗，以及空中喷洒成本又太高的问题。

2、本发明提供一种桃树种植管理用杀虫剂喷洒装置，通过控制面板8启动固定套板115内腔的电动推杆116，使电动推杆116的一端通过连接块117带动滑动管114在套管113的内腔中进行向外伸出，来延伸喷洒的长度，以及启动电动液压杆10，使电动液压杆10的一端带动自动喷洒装置11进行上下的升、降，可以根据桃树高度的不同进行调整。

以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本发明的专利保护范围内。
