一种畜牧养殖用粪便清理装置的制作方法

本实用新型涉及畜牧养殖技术领域，具体为一种畜牧养殖用粪便清理装置。

背景技术：

在牲畜集中饲养过程中，如何处理牲畜产生的粪便一直以来都是牲畜养殖业的一大难题，当前，主要采用人工定期对牲畜圈舍中的粪便进行清理。清理工作耗费了大量的人力，其成本较高，另外，大量的牲畜粪便将产生浓烈的让人不适的气味，不仅劳动强度大，而且影响工作人员的身体健康。

技术实现要素：

本实用新型的目的在于提供一种畜牧养殖用粪便清理装置，具备工作效率高的优点，解决了现有人工清理工作效率低的问题。

为实现上述目的，本实用新型提供如下技术方案：一种畜牧养殖用粪便清理装置，包括机箱，所述机箱的顶部通过安装块固定连接有驱动电机，所述驱动电机的输出轴固定连接有主动齿轮，所述主动齿轮的表面啮合有第一从动齿轮，所述第一从动齿轮的轴心处固定连接有转杆，所述转杆的左右两端均固定连接有转轮，所述第一从动齿轮的表面啮合有第二从动齿轮，所述第二从动齿轮的轴心处固定连接有转轴，所述转轴的表面设置有固定板，所述固定板的内腔设置有清理机构，所述机箱的顶部固定连接有水箱，所述水箱的底部连通有出水管，所述出水管的底部设置有喷淋装置。

优选的，所述转杆的左右两端均贯穿机箱并延伸至机箱的外部，所述转轴的左右两端均通过轴承座与机箱的内腔活动连接。

优选的，所述清理机构包括弹簧、限位板、固定块和毛刷，所述固定板内腔的顶部固定连接有弹簧，所述弹簧的另一端固定连接有限位板，所述限位板的底部固定连接有固定块，所述固定块的底部固定连接有毛刷。

优选的，所述喷淋装置包括分流管和喷头，所述出水管的底部连通有分流管，所述分流管的底部连通有喷头。

优选的，所述出水管的表面设置有水泵，所述机箱的底部固定连接有推板。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过主动齿轮、第一从动齿轮、第二从动齿轮、转轴、固定板和清理机构的配合，驱动电机的输出轴通过主动齿轮和第一从动齿轮带动转杆旋转，从而带动机箱的移动，推板将粪便进行集中，同时第一从动齿轮通过第二从动齿轮带动固定板的旋转，对畜牧养殖舍的地面进行清洁，清洁效果好，节省时间，从而达到工作效率高的效果，解决了现有人工清理工作效率低的问题。

2、本实用新型通过弹簧和限位板的配合，通过弹簧对限位板的作用，使毛刷在清洁的过程中与地面进行贴附，提高清洁效果，通过分流管和喷头的配合，在经过喷头将水喷洒出来，对地面进行冲洗，降低人工清理粪便的强度，节省时间。

附图说明

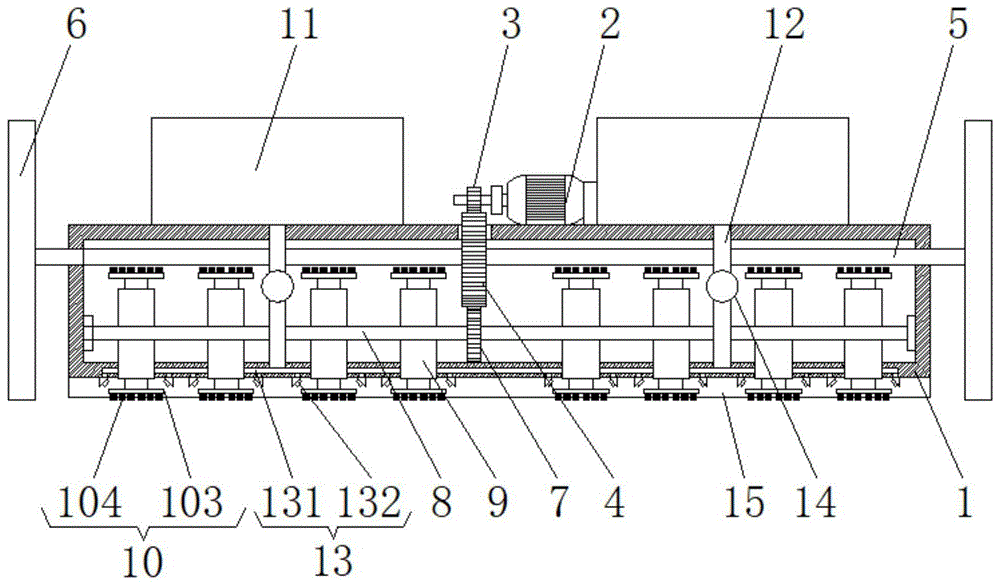

图1为本实用新型结构示意图；

图2为本实用新型固定板结构主视剖面图；

图3为本实用新型主动齿轮结构左视图。

图中：1、机箱；2、驱动电机；3、主动齿轮；4、第一从动齿轮；5、转杆；6、转轮；7、第二从动齿轮；8、转轴；9、固定板；10、清理机构；101、弹簧；102、限位板；103、固定块；104、毛刷；11、水箱；12、出水管；13、喷淋装置；131、分流管；132、喷头；14、水泵；15、推板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种畜牧养殖用粪便清理装置，一种畜牧养殖用粪便清理装置，包括机箱1，其特征在于：机箱1的顶部通过安装块固定连接有驱动电机2，驱动电机2的输出轴固定连接有主动齿轮3，主动齿轮3的表面啮合有第一从动齿轮4，第一从动齿轮4的轴心处固定连接有转杆5，转杆5的左右两端均贯穿机箱1并延伸至机箱1的外部，转轴8的左右两端均通过轴承座与机箱1的内腔活动连接，通过弹簧101和限位板102的配合，通过弹簧101对限位板102的作用，使毛刷104在清洁的过程中与地面进行贴附，提高清洁效果，通过分流管131和喷头132的配合，在经过喷头132将水喷洒出来，对地面进行冲洗，降低人工清理粪便的强度，节省时间，转杆5的左右两端均固定连接有转轮6，第一从动齿轮4的表面啮合有第二从动齿轮7，第二从动齿轮7的轴心处固定连接有转轴8，转轴8的表面设置有固定板9，固定板9的内腔设置有清理机构10，清理机构10包括弹簧101、限位板102、固定块103和毛刷104，固定板9内腔的顶部固定连接有弹簧101，弹簧101的另一端固定连接有限位板102，限位板102的底部固定连接有固定块103，固定块103的底部固定连接有毛刷104，机箱1的顶部固定连接有水箱11，水箱11的底部连通有出水管12，出水管12的表面设置有水泵14，机箱1的底部固定连接有推板15，出水管12的底部设置有喷淋装置13，喷淋装置13包括分流管131和喷头132，出水管12的底部连通有分流管131，分流管131的底部连通有喷头132，通过主动齿轮3、第一从动齿轮4、第二从动齿轮7、转轴8、固定板9和清理机构10的配合，驱动电机2的输出轴通过主动齿轮3和第一从动齿轮4带动转杆5旋转，从而带动机箱1的移动，推板15将粪便进行集中，同时第一从动齿轮4通过第二从动齿轮7带动固定板9的旋转，对畜牧养殖舍的地面进行清洁，清洁效果好，节省时间，从而达到工作效率高的效果，解决了现有人工清理工作效率低的问题。

使用时，通过外设控制器使驱动电机2工作，驱动电机2的输出轴通过主动齿轮3和第一从动齿轮4带动转杆5旋转，从而带动机箱1的移动，推板15将粪便进行集中，同时第一从动齿轮4通过第二从动齿轮7带动固定板9的旋转，对畜牧养殖舍的地面进行清洁，通过弹簧101对限位板102的作用，使毛刷104在清洁的过程中与地面进行贴附，提高清洁效果，通过外设控制器使水泵14工作，水泵14将水箱11中的水经过分流管131和喷头132喷洒，对地面进行冲洗，降低人工清理粪便的强度，节省时间，从而达到工作效率高的效果。

在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
