易清洁猪舍的制作方法

本实用新型涉及养殖技术领域，具体涉及易清洁猪舍。

背景技术：

我国养猪业的发展经历了20世纪70年代的生产恢复期、80年代的快速推进期、90年代的规模转型期，目前养猪业正朝着集约化、现代化、标准化方向发展。大型、规模化养猪企业已基本形成，养猪自动化管理也日趋完善，自动饲喂系统在大型、规模化养猪企业已得到成熟的应用，粪污自动处理系统也得到部分养猪企业的青睐，使粪便的沼气、生物有机肥处理技术得到应用，养猪己形成工艺流程化,猪只按仔猪、母猪、生猪等不同群体不交叉式养殖。

但是，现有的猪舍猪群产生的粪便没有对外输送，直接留在猪舍内，长时间容易导致细菌滋生。

技术实现要素：

本实用新型的目的在于提出易清洁猪舍，方便将粪便排出猪舍外，减小细菌的滋生。

为解决上述的技术问题，本实用新型采用以下技术方案：

易清洁猪舍，包括猪舍本体，猪舍本体内通过隔板分割成猪舍单元，猪舍本体背部设置有水管，水管与水箱连通，每个猪舍单元内设置有与水管连通的自动饮水器，猪舍单元底面倾斜设置，并且倾斜设置的底端设置有排污沟，排污沟与设置在猪舍本体外部的下粪管连接，下粪管底端伸入收集池内。

进一步，猪舍单元内在自动饮水器底部设置有接水槽，接水槽在设置有排污沟一侧设置有开口。

进一步，隔板一侧设置有蹭痒凸起，蹭痒凸起为锥形结构，锥形结构顶端设置有按摩球，按摩球为弹性材料。

进一步，隔板在设置有蹭痒凸起的另一侧设置有防撞板，防撞板为橡胶板。

进一步，收集池两侧分别设置有发酵池和厌氧池，收集池内设置有过滤网，过滤网倾斜设置，并且过滤网倾斜底端的收集池侧壁开设有出料口，出料口底端设置有发酵池，收集池另一侧设置有下液管，下液管底部伸入厌氧池内。

进一步，发酵池和厌氧池顶部均设置有密封盖，密封盖上设置有把手。

进一步，水管外壁包裹设置保温层。

与现有技术相比，本实用新型的有益效果是：

1.本实用新型将底部倾斜设置，并且设置有排污沟、下粪管和收集池，在喂养过程中，猪群产生的粪便通过排污沟进入到下粪管，然后进入到收集池内，方便将粪便排出猪舍外，减小细菌的滋生。

2.设置有自动饮水器，猪群能够自动饮水，并且滴落的水通过接水槽排入到排污沟中排出，增大猪舍单元的干燥度。

3.设置有蹭痒凸起，可满足猪的蹭痒需求。

4.设置有防撞板，能够在猪撞击墙面时，减小对其的伤害。

5.设置有收集池、发酵池和厌氧池，将产生的粪便进行过滤后处理，滤渣进入到发酵池内发酵，滤液进入到厌氧池内。

6.水管外壁包裹设置保温层，在冬天防止冻裂。

附图说明

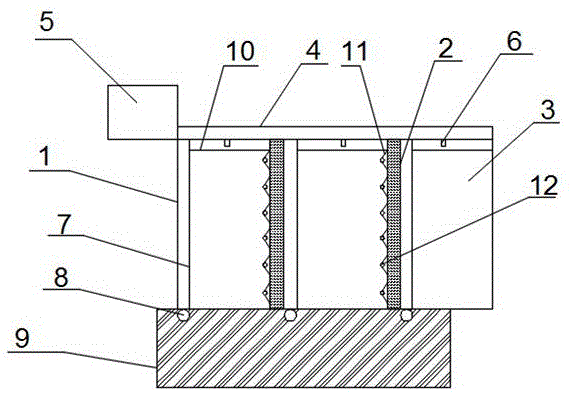

图1为本实用新型俯视图。

图2为本实用新型收集池结构示意图。

图中，1-猪舍本体、2-隔板、3-猪舍单元、4-水管、5-水箱、6-自动饮水器、7-排污沟、8-下粪管、9-收集池、10-接水槽、11-蹭痒凸起、12-按摩球、13-发酵池、14-厌氧池、15-过滤网、16-下液管、17-把手。

具体实施方式

如图1-2所示，为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例1

易清洁猪舍，包括猪舍本体1，猪舍本体1内通过隔板2分割成猪舍单元3，猪舍本体1背部设置有水管4，水管4与水箱5连通，每个猪舍单元3内设置有与水管4连通的自动饮水器6，猪舍单元3底面倾斜设置，并且倾斜设置的底端设置有排污沟7，排污沟7与设置在猪舍本体1外部的下粪管8连接，下粪管8底端伸入收集池9内，在喂养过程中，猪群产生的粪便通过排污沟7进入到下粪管8，然后进入到收集池9内，方便将粪便排出猪舍外，减小细菌的滋生。

实施例2

在实施例1的基础上，猪舍单元3内在自动饮水器6底部设置有接水槽10，接水槽10在设置有排污沟7一侧设置有开口，设置有自动饮水器6，猪群能够自动饮水，并且滴落的水通过接水槽10排入到排污沟7中排出，增大猪舍单元3的干燥度。

实施例3

在实施例1的基础上，隔板2一侧设置有蹭痒凸起11，蹭痒凸起11为锥形结构，锥形结构顶端设置有按摩球12，按摩球12为弹性材料，可满足猪的蹭痒需求。

实施例4

在实施例1的基础上，隔板2在设置有蹭痒凸起11的另一侧设置有防撞板，防撞板为橡胶板，能够在猪撞击墙面时，减小对其的伤害。

实施例5

在实施例1的基础上，收集池9两侧分别设置有发酵池13和厌氧池14，收集池9内设置有过滤网15，过滤网15倾斜设置，并且过滤网15倾斜底端的收集池9侧壁开设有出料口，出料口底端设置有发酵池13，收集池9另一侧设置有下液管16，下液管16底部伸入厌氧池14内，将产生的粪便进行过滤后处理，滤渣进入到发酵池13内发酵，滤液进入到厌氧池14内，发酵池13和厌氧池14顶部均设置有密封盖，密封盖上设置有把手17，方便将滤渣和滤液取出。

实施例6

在实施例1的基础上，水管4外壁包裹设置保温层，在冬天防止冻裂。

尽管这里参照本实用新型的多个解释性实施例对本实用新型进行了描述，但是，应该理解，本领域技术人员可以设计出很多其他的修改和实施方式，这些修改和实施方式将落在本申请公开的原则范围和精神之内。更具体地说，在本申请公开、附图和权利要求的范围内，可以对主题组合布局的组成部件和/或布局进行多种变型和改进。除了对组成部件和/或布局进行的变形和改进外，对于本领域技术人员来说，其他的用途也将是明显的。
