一种畜牧兽医用幼崽保温箱的制作方法

本实用新型涉及畜牧养殖技术领域，具体为一种畜牧兽医用幼崽保温箱。

背景技术：

幼崽保温箱是对动物幼崽进行人工保温，人工饲养，为其提供恒温环境，保证幼崽可以正常生存的装置，市售的幼崽保温箱结构简单，常通过安装电热丝进行加热，为动物幼崽带来安全隐患。另外，现有的保温箱也无法很好地解决消毒的问题。

技术实现要素：

本实用新型针对现有技术的不足，提供一种畜牧兽医用幼崽保温箱。

本实用新型是通过如下技术方案实现的：

提供一种畜牧兽医用幼崽保温箱，包括保温箱、箱罩和支撑腿，所述保温箱的底部外壁设置有支撑腿，所述支撑腿的数量为四个，所述保温箱的底部外壁固定连接有加热箱，且加热箱的底部外壁通过螺栓连接有加热板，所述加热箱的一侧外壁焊接有固定板，且固定板的顶部外壁固定连接有水泵，所述水泵的一侧外壁焊接有抽水管，且抽水管的一端和加热箱的一侧相连通，所述水泵的顶部外壁焊接有导水管，且导水管的顶部外壁和保温箱的底部相连通，所述加热箱的一侧外壁设置有回水管，且回水管的一端和保温箱的底部相连通，所述保温箱的顶部开设有长方形凹槽，所述长方形凹槽四个角处设有四个弹性座，所述弹性座上放置有托板，所述托板的下部，四个弹性座的中央位置设有安全开关，所述长方形凹槽的上部放置有箱罩。

优选的，所述弹性座包括第一弹簧座、第二弹簧座以及弹簧，所述第一弹簧座固定安装在所述长方形凹槽的内底壁上部，所述第二弹簧座固定安装在所述托板的底部，所述弹簧固定安装在所述第一弹簧座与所述第二弹簧座之间。

优选的，所述托板上设有海绵垫，所述海绵垫上设有隔尿垫，所述托板底部放置有温度传感器。

优选的，所述箱罩的一侧外壁设置有凹孔，且凹孔的内壁焊接有进气管，进气管的内壁设置有第一滤网，进气管的一端固定连接有空气净化器，箱罩的另一侧外壁开有通孔，通孔的内壁通过螺栓连接有第二滤网。

优选的，所述箱罩的内顶壁底部固定安装有灭菌灯，所述灭菌灯居中设置。

进一步优选的，所述灭菌灯包括安装板、uv灯管以及透明石英玻璃罩，所述安装板通过第三螺钉固定安装在所述箱罩的内顶壁底部，所述uv灯管固定安装在所述安装板的底部，所述透明石英玻璃罩固定安装在所述安装板20的底部，且所述透明石英玻璃罩包覆在所述uv灯管的外部。

优选的，所述支撑腿的下部安装有万向轮。

本实用新型的有益效果：

（1）所述幼崽保温箱通过设置的加热箱、水泵、加热板和温度传感器，通过温度传感器可以检测保温箱中的水温，当水温过低时，会给控制器输入信号，使得加热板开始工作，对加热箱内的水进行加热，同时水泵开始工作，可以将加热箱中经加热后且温度合适的保温水通过导水管快速置换进保温箱中，且保温箱中的水会置换进加热箱中，使得保温箱中的保温水整体可以保持恒定，避免了保温箱中部分区域存在温差的现象，有效提高了恒温箱的恒温效果，使用效果更佳。

（2）位于进气管上的第一滤网和箱罩上的第二滤网可以有效防止外界灰尘进入恒温箱中，且通过空气净化器可以对进入恒温箱中的空气进行净化，保证恒温箱内的空气清新，使体质柔弱的幼崽不会受到细菌的感染，能够健康的住在里面。

（3）当幼崽躺在托板的上部时，托板对安全开关施加压力，此时安全开关断开，从而保证在该具有抗菌性的幼崽保温箱中有幼崽的时候，灭菌灯无法开启，进而杜绝灭菌灯对幼崽产生伤害，从而使得该具有抗菌性的幼崽保温箱相比较传统的具有抗菌性的幼崽保温箱更加安全可靠。

（4）灭菌灯安装比较方便，透明石英玻璃罩不会阻挡紫外线对箱体的内部进行灭菌消毒，同时还可有效保护uv灯管不会被碰撞，可防止uv灯管因碰撞而损坏，从而保证uv灯管的使用寿命。

附图说明

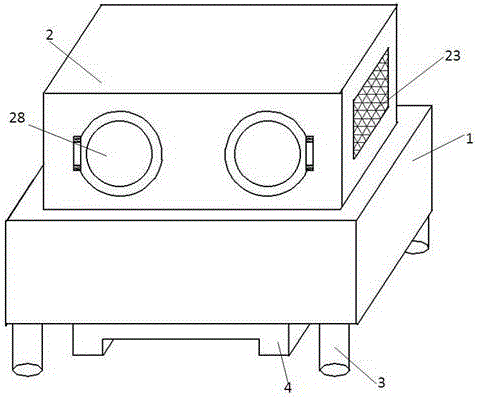

图1为本实用新型幼崽保温箱的立体结构示意图；

图2为本实用新型幼崽保温箱的平面结构示意图；

图3为本实用新型弹性座和托板的连接结构示意图；

图4为本实用新型弹性座的结构示意图；

图5为本实用新型灭菌灯的安装结构示意图；

图6为本实用新型灭菌灯的结构示意图；

图7为本实用新型长方形凹槽的结构示意图；

图8为本实用新型托板处截面图。

图中所示：

1、保温箱，2、箱罩，3、支撑腿，4、加热箱，5、加热板，6、固定板，7、水泵，8、抽水管，9、导水管，10、回水管，11、长方形凹槽，12、弹性座，13、托板，14、安全开关，15、第一弹簧座，16、第二弹簧座，17、弹簧，18、海绵垫，19、隔尿垫，20、进气管，21、第一滤网，22、空气净化器，23、第二滤网，24、灭菌灯，25、安装板，26、uv灯管，27、石英玻璃罩，28、操作窗。

具体实施方式

为能清楚说明本方案的技术特点，下面通过具体实施方式，对本方案进行阐述。

参见图1-4，一种畜牧兽医用幼崽保温箱1，包括保温箱1、箱罩2和支撑腿3，所述保温箱1的底部外壁设置有支撑腿3，所述支撑腿3的数量为四个，所述保温箱1的底部外壁固定连接有加热箱4，且加热箱4的底部外壁通过螺栓连接有加热板5，所述加热箱4的一侧外壁焊接有固定板6，且固定板6的顶部外壁固定连接有水泵7，所述水泵7的一侧外壁焊接有抽水管8，且抽水管8的一端和加热箱4的一侧相连通，所述水泵7的顶部外壁焊接有导水管9，且导水管9的顶部外壁和保温箱1的底部相连通，所述加热箱4的一侧外壁设置有回水管10，且回水管10的一端和保温箱1的底部相连通，所述保温箱1的顶部开设有长方形凹槽11，所述长方形凹槽11四个角处设有四个弹性座12，所述弹性座12上放置有托板13，所述托板13的下部，四个弹性座12的中央位置设有安全开关14，所述弹性座12包括第一弹簧座15、第二弹簧座16以及弹簧，所述第一弹簧座15固定安装在所述长方形凹槽11的内底壁上部，所述第二弹簧座16固定安装在所述托板13的底部，所述弹簧17固定安装在所述第一弹簧座15与所述第二弹簧座16之间。当托板13上部有幼崽时时，托板13在弹簧17的带动下向下移动，与安全开关14接触，此时安全开关14处于断开状态，灭菌灯24无法开启，可防止该具有抗菌性的幼崽保温箱1中有幼崽的时候，灭菌灯24被误开启给幼崽造成紫外线的辐射伤害。

参见图7-8，所述长方形凹槽11的上部放置有箱罩2，所述托板13上设有海绵垫18，所述海绵垫18上设有隔尿垫19，方便为幼崽提供一个干净的生存环境。所述托板13的底部设有温度传感器。所述温度传感器、水泵7、加热板5电性连接有控制器。

通过温度传感器可以检测保温箱1中的水温，当水温过低时，会给控制器输入信号，使得加热板5开始工作，对加热箱4内的水进行加热，同时水泵7开始工作，可以将加热箱4中经加热后且温度合适的保温水通过导水管9快速置换进保温箱1中，且保温箱1中的水会置换进加热箱4中，使得保温箱1中的保温水整体可以保持恒定，避免了保温箱1中部分区域存在温差的现象，有效提高了恒温箱的恒温效果，使用效果更佳。

参见图1-2，所述箱罩2的一侧外壁设置有凹孔，且凹孔的内壁焊接有进气管20，进气管20的内壁设置有第一滤网21，进气管20的一端固定连接有空气净化器22，箱罩2的另一侧外壁开有通孔，通孔的内壁通过螺栓连接有第二滤网23。采用上述设计可以有效防止外界灰尘进入保温箱中，且通过空气净化器22可以对进入恒温箱中的空气进行净化，保证恒温箱内的空气清新，使体质柔弱的幼崽不会受到细菌的感染，能够健康的住在里面。

参见图1，所述箱罩2的一侧外壁开有操作口，且操作口的内壁粘接有硅胶手套，操作口的内壁通过铰链转动连接有操作窗28。

参见图5-6，所述箱罩2的内顶壁底部固定安装有灭菌灯24，所述灭菌灯24居中设置。所述灭菌灯24与安全开关14电性连接。述灭菌灯24包括安装板25、uv灯管26以及透明石英玻璃罩27，所述安装板25通过第三螺钉固定安装在所述箱罩2的内顶壁底部，所述uv灯管26固定安装在所述安装板25的底部，所述透明石英玻璃罩27固定安装在所述安装板25的底部，且所述透明石英玻璃罩27包覆在所述uv灯管26的外部。采用上述技术方案，使得灭菌灯24安装比较方便，透明石英玻璃罩27不会阻挡紫外线对箱体的内部进行灭菌消毒，同时还可有效保护uv灯管26不会被碰撞，可防止uv灯管26因碰撞而损坏，从而保证uv灯管26的使用寿命。

所述支撑腿3的下部安装有万向轮，方便对所述保温箱1的移动。

当然，上述说明也并不仅限于上述举例，本实用新型未经描述的技术特征可以通过或采用现有技术实现，在此不再赘述；以上实施例及附图仅用于说明本实用新型的技术方案并非是对本实用新型的限制，参照优选的实施方式对本实用新型进行了详细说明，本领域的普通技术人员应当理解，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换都不脱离本实用新型的宗旨，也应属于本实用新型的权利要求保护范围。
