一种牛舍健康养殖自动清洁装置的制作方法

本实用新型涉及养殖清洁的技术领域，特别是涉及一种牛舍健康养殖自动清洁装置。

背景技术：

众所周知，牛舍健康养殖自动清洁装置是一种用于清洁牛舍的辅助装置，其在养殖清洁的领域中得到了广泛的使用；现有的牛舍健康养殖自动清洁装置包括底座，底座的顶端设置有多组支撑杆，底座的顶端与多组支撑杆的底端连接，多组支撑杆的顶端设置有遮挡棚，多组支撑杆的顶端与遮挡棚的底端连接，多组支撑杆之间设置有铁栏；现有的牛舍健康养殖自动清洁装置使用时，首先将牛赶入至底座上即可；现有的牛舍健康养殖自动清洁装置使用中发现，底座上的杂质难以进行清理，导致实用性较差。

技术实现要素：

为解决上述技术问题，本实用新型提供一种减少底座上附着的杂质，提高实用性的牛舍健康养殖自动清洁装置。

本实用新型的一种牛舍健康养殖自动清洁装置，包括底座，底座的顶端设置有多组支撑杆，底座的顶端与多组支撑杆的底端连接，多组支撑杆的顶端设置有遮挡棚，多组支撑杆的顶端与遮挡棚的底端连接，多组支撑杆之间设置有铁栏；底座的底端设置有清理箱，底座的底端与清理箱的顶端连接，清理箱的内部设置有内腔，清理箱的左端设置有左开口，清理箱的左开口上设置有排放管道，清理箱的右端设置有蓄水箱，清理箱的右端与蓄水箱的左端连接，蓄水箱的内部设置有内腔，蓄水箱的前端设置有前开口，蓄水箱的前开口上设置有注水管道，蓄水箱的前开口与注水管道连接，蓄水箱的后端设置有泵，蓄水箱的后端与泵的前端连接，泵的输入端设置有抽取管道，泵的输入端与抽取管道的输入端连接，抽取管道穿过蓄水箱的后端，泵的输出端设置有第一输送管道，泵的输出端与第一输送管道的输入端连接，第一输送管道的输出端设置有第二输送管道，第一输送管道的输出端与第二输送管道的输入端连接，多组支撑杆上贯穿设置有多组喷洒清理管道，多组喷洒清理管道之间相互连接，第二输送管道的输出端与一组喷洒清理管道的输入端连接，多组喷洒清理管道的底端均设置有多组喷洒器，多组喷洒清理管道的底端分别与多组喷洒器的顶端连接，底座和清理箱的顶端贯穿设置有漏口。

本实用新型的一种牛舍健康养殖自动清洁装置，一组支撑杆的右端设置有两组固定板，一组支撑杆的右端与两组固定板的左端连接，两组固定板上均设置有贯穿孔，第二输送管道穿过两组固定板上的贯穿孔。

本实用新型的一种牛舍健康养殖自动清洁装置，蓄水箱的顶端设置有电机，蓄水箱的顶端与电机的底端连接，电机的输出端可转动设置有转动轴，电机的输出端与转动轴的输入端连接，转动轴的底端穿过蓄水箱的顶端，转动轴上设置有多组混合桨，转动轴与多组混合桨连接。

本实用新型的一种牛舍健康养殖自动清洁装置，清理箱内腔底端设置有导流板，清理箱内腔底端与导流板的底端连接。

本实用新型的一种牛舍健康养殖自动清洁装置，注水管道的顶端设置有过滤网，注水管道的顶端与过滤网的底端连接。

本实用新型的一种牛舍健康养殖自动清洁装置，蓄水箱的右端设置有右开口，蓄水箱的有开口上设置有水位计量器，蓄水箱的有开口与水位计量器连接，蓄水箱的有开口与水位计量器的连接处设置有密封条。

本实用新型的一种牛舍健康养殖自动清洁装置，遮挡棚的底端设置有两组照明灯，遮挡棚的底端与两组照明灯的顶端连接，两组照明灯与电源电连接。

本实用新型的一种牛舍健康养殖自动清洁装置，两组照明灯的顶端均设置有固定架，两组照明灯的顶端分别与两组固定架的底端连接，两组固定架的顶端与遮挡棚的底端连接。

与现有技术相比本实用新型的有益效果为：先将消毒剂和水分通过注水管道倒入至蓄水箱内部进行混合，混合完成之后启动泵，泵通过抽取管道吸取水分，然后泵再通过第一输送管道和第二输送管道将水分输送至喷洒清理管道，然后喷洒清理管道在通过喷洒器对杂质进行喷洒冲洗，杂质通过漏口进入到清理箱内腔中，并且通过排放管道排放到外界，减少底座上附着的杂质，提高实用性。

附图说明

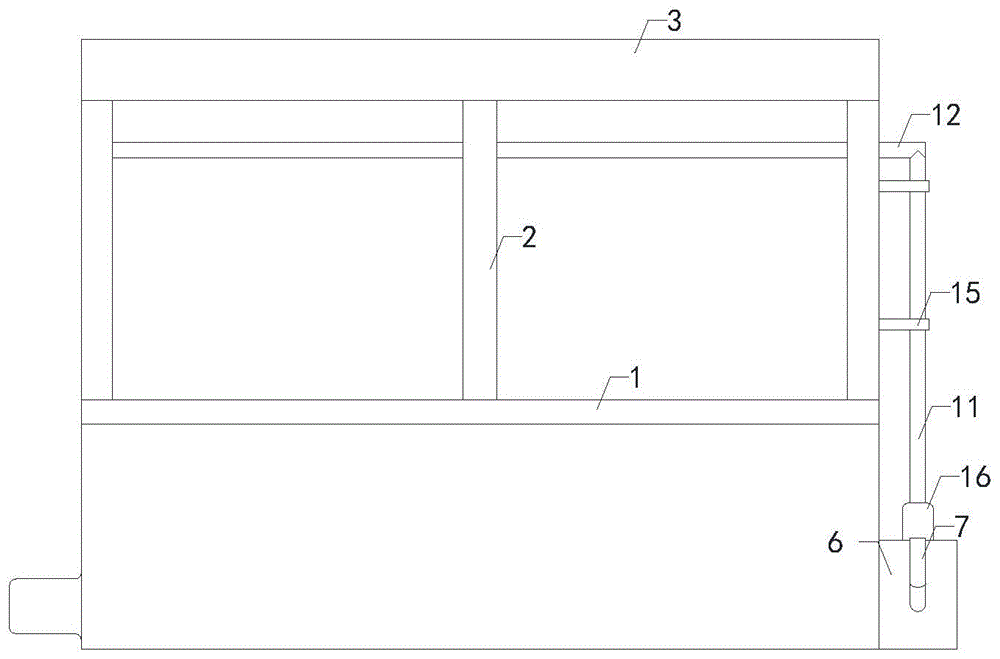

图1是本实用新型的前视结构示意图；

图2是本实用新型的右视结构示意图；

图3是本实用新型的剖面结构示意图；

图4是本实用新型的轴侧结构示意图；

附图中标记：1、底座；2、支撑杆；3、遮挡棚；4、清理箱；5、排放管道；6、蓄水箱；7、注水管道；8、泵；9、抽取管道；10、第一输送管道；11、第二输送管道；12、喷洒清理管道；13、喷洒器；14、漏口；15、固定板；16、电机；17、转动轴；18、混合桨；19、导流板；20、过滤网；21、水位计量器；22、照明灯；23、固定架。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

如图1至图4所示，本实用新型的一种牛舍健康养殖自动清洁装置，包括底座1，底座1的顶端设置有多组支撑杆2，底座1的顶端与多组支撑杆2的底端连接，多组支撑杆2的顶端设置有遮挡棚3，多组支撑杆2的顶端与遮挡棚3的底端连接，多组支撑杆2之间设置有铁栏；底座1的底端设置有清理箱4，底座1的底端与清理箱4的顶端连接，清理箱4的内部设置有内腔，清理箱4的左端设置有左开口，清理箱4的左开口上设置有排放管道5，清理箱4的右端设置有蓄水箱6，清理箱4的右端与蓄水箱6的左端连接，蓄水箱6的内部设置有内腔，蓄水箱6的前端设置有前开口，蓄水箱6的前开口上设置有注水管道7，蓄水箱6的前开口与注水管道7连接，蓄水箱6的后端设置有泵8，蓄水箱6的后端与泵8的前端连接，泵8的输入端设置有抽取管道9，泵8的输入端与抽取管道9的输入端连接，抽取管道9穿过蓄水箱6的后端，泵8的输出端设置有第一输送管道10，泵8的输出端与第一输送管道10的输入端连接，第一输送管道10的输出端设置有第二输送管道11，第一输送管道10的输出端与第二输送管道11的输入端连接，多组支撑杆2上贯穿设置有多组喷洒清理管道12，多组喷洒清理管道12之间相互连接，第二输送管道11的输出端与一组喷洒清理管道12的输入端连接，多组喷洒清理管道12的底端均设置有多组喷洒器13，多组喷洒清理管道12的底端分别与多组喷洒器13的顶端连接，底座1和清理箱4的顶端贯穿设置有漏口14；先将消毒剂和水分通过注水管道7倒入至蓄水箱6内部进行混合，混合完成之后启动泵8，泵8通过抽取管道9吸取水分，然后泵8再通过第一输送管道10和第二输送管道11将水分输送至喷洒清理管道12，然后喷洒清理管道12在通过喷洒器13对杂质进行喷洒冲洗，杂质通过漏口14进入到清理箱4内腔中，并且通过排放管道5排放到外界，减少底座1上附着的杂质，提高实用性。

本实用新型的一种牛舍健康养殖自动清洁装置，一组支撑杆2的右端设置有两组固定板15，一组支撑杆2的右端与两组固定板15的左端连接，两组固定板15上均设置有贯穿孔，第二输送管道11穿过两组固定板15上的贯穿孔；通过设置固定板15可以减少第二输送管道11发生脱落的情况，提高牢固性。

本实用新型的一种牛舍健康养殖自动清洁装置，蓄水箱6的顶端设置有电机16，蓄水箱6的顶端与电机16的底端连接，电机16的输出端可转动设置有转动轴17，电机16的输出端与转动轴17的输入端连接，转动轴17的底端穿过蓄水箱6的顶端，转动轴17上设置有多组混合桨18，转动轴17与多组混合桨18连接；先启动电机16，电机16通过带动转动轴17旋转使混合桨18对水分和消毒剂进行混合，减少消毒剂和水分混合不均匀的情况，提高实用性。

本实用新型的一种牛舍健康养殖自动清洁装置，清理箱4内腔底端设置有导流板19，清理箱4内腔底端与导流板19的底端连接；通过设置导流板19可以减少杂质堆积在清理箱4内腔的情况，提高实用性。

本实用新型的一种牛舍健康养殖自动清洁装置，注水管道7的顶端设置有过滤网20，注水管道7的顶端与过滤网20的底端连接；通过设置可以对水分中的杂质进行过滤，减少抽取管道9发生堵塞的情况，提高实用性。

本实用新型的一种牛舍健康养殖自动清洁装置，蓄水箱6的右端设置有右开口，蓄水箱6的有开口上设置有水位计量器21，蓄水箱6的有开口与水位计量器21连接，蓄水箱6的有开口与水位计量器21的连接处设置有密封条；通过设置水位计量器21可以对蓄水箱6内部的水位进行观察，提高实用性。

本实用新型的一种牛舍健康养殖自动清洁装置，遮挡棚3的底端设置有两组照明灯22，遮挡棚3的底端与两组照明灯22的顶端连接，两组照明灯22与电源电连接；通过设置照明灯22可以使工作人员在夜间进行工作时拥有良好的照明效果，提高实用性。

本实用新型的一种牛舍健康养殖自动清洁装置，两组照明灯22的顶端均设置有固定架23，两组照明灯22的顶端分别与两组固定架23的底端连接，两组固定架23的顶端与遮挡棚3的底端连接；通过设置固定架23可以减少照明灯22发生脱落的情况，提高牢固性。

本实用新型的一种牛舍健康养殖自动清洁装置，其在工作时，首先将牛赶入至底座1上，在需要清理时将牛赶出，然后先将消毒剂和水分通过注水管道7倒入至蓄水箱6内部进行混合，混合完成之后启动泵8，泵8通过抽取管道9吸取水分，然后泵8再通过第一输送管道10和第二输送管道11将水分输送至喷洒清理管道12，然后喷洒清理管道12在通过喷洒器13对杂质进行喷洒冲洗，杂质通过漏口14进入到清理箱4内腔中，并且通过排放管道5排放到外界即可。

本实用新型的一种牛舍健康养殖自动清洁装置，其安装方式、连接方式或设置方式均为常见机械方式，只要能够达成其有益效果的均可进行实施；本实用新型的一种牛舍健康养殖自动清洁装置的泵8为市面上采购，本行业内技术人员只需按照其附带的使用说明书进行安装和操作即可。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
