一种百合组培苗自动清洗装置的制作方法

本实用新型涉及百合组培苗培育技术领域，具体来说，涉及一种百合组培苗自动清洗装置。

背景技术：

组培苗是根据植物细胞具有全能性的理论，利用外植体，在无菌和适宜的人工条件下，培育的完整植株，百合组培苗就是利用百合的部分植株培育的百合苗，具有与母体植株相同的特性。

百合组培苗较为娇嫩，在进行培育前需要对百合植株的组织进行消毒清洗，传统的清洗方式为手工清洗，效率较低，同时，在进行清洗时，需要人工逐个进行清洗，操作麻烦，还可以进一步作出改进。

针对相关技术中的问题，目前尚未提出有效的解决方案。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种百合组培苗自动清洗装置，具备自动清洗、使用方便的优点，进而解决上述背景技术中的问题。

(二)技术方案

为实现上述自动清洗、使用方便的优点，本实用新型采用的具体技术方案如下：

一种百合组培苗自动清洗装置，包括清洗仓和螺杆，所述清洗仓两端分别开设有装货口和卸货口，且清洗仓内部贯穿转动连接有螺杆，并且清洗仓一端固定安装有驱动电机，所述驱动电机输出端与螺杆一端固定连接，所述清洗仓内部竖向设置有移动板，且移动板顶面安装有盛放板，并且移动板底面安装有移动轮，所述螺杆贯穿移动板并与移动板螺纹连接，所述盛放板顶面设置有透水罩，所述清洗仓顶面从左至右依次安装有第二水箱和第一水箱，且第一水箱和第二水箱左侧均贯通连接有水泵，并且水泵的输出端贯通连接有输水管，所述输水管贯穿清洗仓并与清洗仓内顶面固定连接，且输水管表面贯通连接有喷头，所述清洗仓内顶面位于第一水箱右侧安装有风机，且风机左侧和输水管左侧位于清洗仓内顶面固定安装有红外感应开关。

进一步的，所述盛放板顶面开设有安装槽，所述透水罩底面固定连接有安装环，且安装环底面固定连接有磁铁环。

进一步的，所述清洗仓内部位于螺杆下方横向固定连接有导杆，且导杆贯穿移动板并与移动板滑动连接。

进一步的，所述第一水箱和第二水箱为相同结构，且第一水箱内部盛放有净水，并且第二水箱内部盛放有消毒液。

进一步的，所述透水罩表面为镂空结构，且透水罩顶面固定连接有把手。

进一步的，所述装货口和卸货口投影面积大于盛放板的投影面积，且盛放板为不锈钢材质。

(三)有益效果

与现有技术相比，本实用新型提供了一种百合组培苗自动清洗装置，具备以下有益效果：

(1)、本实用新型采用了第一水箱、第二水箱和风机，在进行清洗时，将百合组培苗放到盛放板顶面，盖上透水罩，启动驱动电机带动螺杆正向转动，螺杆正向转动带动移动板向右移动，从而带动百合组培苗经过依次经过第二水箱、第一水箱和风机下方，第二水箱中盛放有消毒液，当百合组培苗经过第二水箱左侧的红外感应开关时，第二水箱连接的水泵抽取消毒液从喷头中喷出，对百合组培苗进行喷洒消毒液消毒，第一水箱中盛放有净水，当百合组培苗经过第一水箱左侧的红外感应开关时，第一水箱连接的水泵抽取净水从喷头中喷出，对百合组培苗进行喷洒清洗，清洗掉消毒液，当百合组培苗风机左侧的红外感应开关时，风机启动，对百合组培苗进行吹干表面水分操作，便于后期转移，第一水箱、第二水箱和风机实现了自动消毒、清洗和吹干的操作，省去了人工清洗的麻烦，使用更加简单方便。

(2)、本实用新型采用了透水罩、安装槽、安装环和磁铁环，在进行百合组培苗摆放时，将百合组培苗平铺盛放板顶面，使用透水罩罩设在组培苗上方，使安装环底面的磁铁环插入到安装槽中并与安装槽底面吸合即可完成透水罩安装，透水罩避免百合组培苗在后续的冲洗过程中被冲走，保护了百合组培苗，同时，通过磁铁环吸合便可实现透水罩的安装，操作方便简单。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

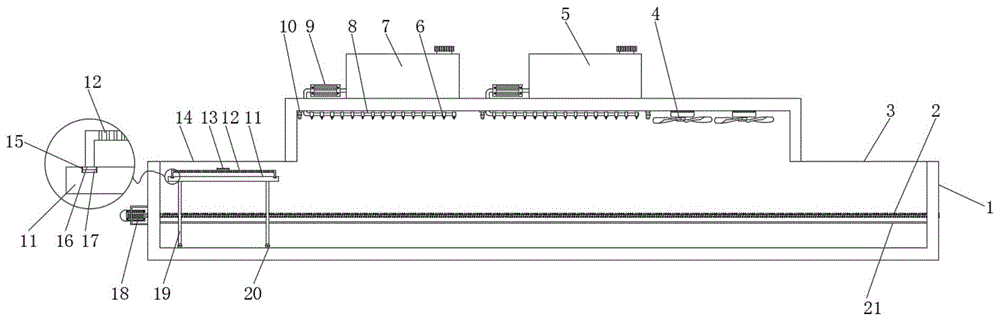

图1是本实用新型提出的一种百合组培苗自动清洗装置的结构示意图；

图2是本实用新型透水罩的结构示意图；

图3是本实用新型盛放板的结构示意图。

图中：

1、清洗仓；2、螺杆；3、卸货口；4、风机；5、第一水箱；6、喷头；7、第二水箱；8、输水管；9、水泵；10、红外感应开关；11、盛放板；12、透水罩；13、把手；14、装货口；15、安装槽；16、安装环；17、磁铁环；18、驱动电机；19、移动板；20、移动轮；21、导杆。

具体实施方式

为进一步说明各实施例，本实用新型提供有附图，这些附图为本实用新型揭露内容的一部分，其主要用以说明实施例，并可配合说明书的相关描述来解释实施例的运作原理，配合参考这些内容，本领域普通技术人员应能理解其他可能的实施方式以及本实用新型的优点，图中的组件并未按比例绘制，而类似的组件符号通常用来表示类似的组件。

根据本实用新型的实施例，提供了一种百合组培苗自动清洗装置。

现结合附图和具体实施方式对本实用新型进一步说明，如图1-3所示，根据本实用新型实施例的一种百合组培苗自动清洗装置，包括清洗仓1和螺杆2，清洗仓1两端分别开设有装货口14和卸货口3，分别用于装百合组培苗和拆卸百合组培苗，且清洗仓1内部贯穿转动连接有螺杆2，并且清洗仓1一端固定安装有驱动电机18，驱动电机18输出端与螺杆2一端固定连接，驱动电机18带动螺杆2转动，清洗仓1内部竖向设置有移动板19，且移动板19顶面安装有盛放板11，并且移动板19底面安装有移动轮20，螺杆2贯穿移动板19并与移动板19螺纹连接，螺杆2转动带动移动板19移动，盛放板11顶面设置有透水罩12，清洗仓1顶面从左至右依次安装有第二水箱7和第一水箱5，其中，第一水箱5和第二水箱7为相同结构，且第一水箱5内部盛放有净水，并且第二水箱7内部盛放有消毒液，且第一水箱5和第二水箱7左侧均贯通连接有水泵9，并且水泵9的输出端贯通连接有输水管8，输水管8贯穿清洗仓1并与清洗仓1内顶面固定连接，且输水管8表面贯通连接有喷头6，喷头6出水方向向下，清洗仓1内顶面位于第一水箱5右侧安装有风机4，且风机4左侧和输水管8左侧位于清洗仓1内顶面固定安装有红外感应开关10，红外感应开关10输出端分别与水泵9和风机4输入端电性连接，在进行清洗时，将百合组培苗放到盛放板11顶面，盖上透水罩12，启动驱动电机18带动螺杆2正向转动，螺杆2正向转动带动移动板19向右移动，从而带动百合组培苗经过依次经过第二水箱7、第一水箱5和风机4下方，第二水箱7中盛放有消毒液，当百合组培苗经过第二水箱7左侧的红外感应开关10时，第二水箱7连接的水泵9抽取消毒液从喷头6中喷出，对百合组培苗进行喷洒消毒液消毒，第一水箱5中盛放有净水，当百合组培苗经过第一水箱5左侧的红外感应开关10时，第一水箱5连接的水泵9抽取净水从喷头6中喷出，对百合组培苗进行喷洒清洗，清洗掉消毒液，当百合组培苗风机4左侧的红外感应开关10时，风机4启动，对百合组培苗进行吹干表面水分操作，便于后期转移，第一水箱5、第二水箱7和风机4实现了自动消毒、清洗和吹干的操作，省去了人工清洗的麻烦，使用更加简单方便。

在一个实施例中，盛放板11顶面开设有安装槽15，透水罩12底面固定连接有安装环16，且安装环16底面固定连接有磁铁环17，在进行百合组培苗摆放时，将百合组培苗平铺盛放板11顶面，使用透水罩12罩设在组培苗上方，使安装环16底面的磁铁环17插入到安装槽15中并与安装槽15底面吸合即可完成透水罩12安装，透水罩12避免百合组培苗在后续的冲洗过程中被冲走，保护了百合组培苗，同时，通过磁铁环17吸合便可实现透水罩12的安装，操作方便简单。

在一个实施例中，清洗仓1内部位于螺杆2下方横向固定连接有导杆21，且导杆21贯穿移动板19并与移动板19滑动连接，导杆21为移动板19导向，使移动板19移动更加稳定。

在一个实施例中，透水罩12表面为镂空结构，且透水罩12顶面固定连接有把手13，便于工作人员拿取透水罩12。

在一个实施例中，装货口14和卸货口3投影面积大于盛放板11的投影面积，且盛放板11为不锈钢材质，便于工作人员操作。

工作原理：

在进行清洗时，将百合组培苗放到盛放板11顶面，盖上透水罩12，启动驱动电机18带动螺杆2正向转动，螺杆2正向转动带动移动板19向右移动，从而带动百合组培苗经过依次经过第二水箱7、第一水箱5和风机4下方，第二水箱7中盛放有消毒液，当百合组培苗经过第二水箱7左侧的红外感应开关10时，第二水箱7连接的水泵9抽取消毒液从喷头6中喷出，对百合组培苗进行喷洒消毒液消毒，第一水箱5中盛放有净水，当百合组培苗经过第一水箱5左侧的红外感应开关10时，第一水箱5连接的水泵9抽取净水从喷头6中喷出，对百合组培苗进行喷洒清洗，清洗掉消毒液，当百合组培苗风机4左侧的红外感应开关10时，风机4启动，对百合组培苗进行吹干表面水分操作，便于后期转移，第一水箱5、第二水箱7和风机4实现了自动消毒、清洗和吹干的操作，省去了人工清洗的麻烦，使用更加简单方便，同时，在进行百合组培苗摆放时，将百合组培苗平铺盛放板11顶面，使用透水罩12罩设在组培苗上方，使安装环16底面的磁铁环17插入到安装槽15中并与安装槽15底面吸合即可完成透水罩12安装，透水罩12避免百合组培苗在后续的冲洗过程中被冲走，保护了百合组培苗，同时，通过磁铁环17吸合便可实现透水罩12的安装，操作方便简单。
