一种昆虫温湿度调节装置的制作方法

本发明涉及昆虫养殖技术领域，具体而言，涉及一种昆虫温湿度调节装置。

背景技术：

昆虫种类繁多、形态各异，属于无脊椎动物中的节肢动物，是地球上数量最多的动物群体，在所有生物种类(包括细菌、真菌、病毒)中占了超过50％，它们的踪迹几乎遍布世界的每一个角落。气候因素与昆虫的个体发育和种群动态密切相关。其中，环境湿度(包括空气相对湿度和土壤含水量)变化直接导致昆虫体内含水量变化，从而打破昆虫体内的水分平衡，进而对其个体发育及群体发生等产生影响。降雨在影响环境湿度的同时，其物理冲刷作用也影响着昆虫田间种群发生动态。昆虫养殖作为新兴养殖行业，其前景开阔，在昆虫养殖过程中，许多昆虫对湿度的变化尤其敏感，尤其是蜚蠊目、鳞翅目、膜翅目和鞘翅目等昆虫的饲养，其对环境的湿度要求较高。现有的加湿器一般以喷雾的形式将水雾扩散到空气中进行加湿，加湿程度不能得到控制，加湿环境不利于昆虫生长，且昆虫对加湿器容易造成破坏，尤其是如美洲大蠊等大型昆虫，对加湿器会造成很大的损坏。

技术实现要素：

本发明的目的在于提供一种昆虫温湿度调节装置，其能够控制加湿环境中的湿度，形成对昆虫养殖环境湿度动态调节，同时还能避免昆虫对该装置造成破坏。

本发明的实施例是这样实现的：

本申请实施例提供一种昆虫温湿度调节装置，包括箱体、水箱和多个加湿管，多个加湿管均布在箱体的内壁上，加湿管相互闭环连通，水箱与任一加湿管连通；

水箱与加湿管之间设置有调节器，调节器用于调节水箱内的液体进入加湿管的流量；

加湿管包括均匀间隔设置的加湿段，加湿段上均匀开设有通孔，加湿段包覆有缓冲层，缓冲层能缓慢释放湿气。

在本发明的一些实施例中，上述调节器包括手动调节阀，手动调节阀串联在水箱与加湿管之间，用于手动调节流量。

在本发明的一些实施例中，上述调节器包括自动调节阀，自动调节阀串联在水箱与加湿管之间，用于自动调节流量。

在本发明的一些实施例中，上述自动调节阀包括比例阀，比例阀连接有控制单元。

在本发明的一些实施例中，上述箱体内均布设置有多个湿度传感器，湿度传感器连接到控制单元。

在本发明的一些实施例中，上述箱体内设置有温度调节器，温度调节器包括多个微型加热片，微型加热片均匀布设在箱体内壁，微型加热片连接有微控制器。

在本发明的一些实施例中，上述箱体的内壁上均布有多个温度传感器，温度传感器连接到微控制器。

在本发明的一些实施例中，上述温度调节器包括制冷片，制冷片均布在箱体外壁上，制冷片连接到微控制器。

在本发明的一些实施例中，上述缓冲层包括脱脂棉，脱脂棉包覆在加湿段上。

在本发明的一些实施例中，上述通孔的孔径为20～50目。

相对于现有技术，本发明的实施例至少具有如下优点或有益效果：

本发明提供一种昆虫温湿度调节装置，包括箱体、水箱和多个加湿管，上述箱体为昆虫的养殖环境，防止昆虫逃跑，也能将箱体内外的环境隔离，避免外部环境的湿度等因素对箱体内部的环境造成影响。上述水箱为加湿管提供水分，为加湿管供水。上述加湿管用于对箱体内部环境进行加湿，选用多个加湿管可增强加湿效果。上述多个加湿管均布在箱体的内壁上，加湿管相互闭环连通，水箱与任一加湿管连通。上述加湿管直接相互闭环连通，多个加湿管均布在箱体的内壁上可以使加湿范围更广，加湿效果更好，加湿得更均匀。水箱与任一加湿管连通，从而为每一加湿管提供水分。上述水箱与加湿管之间设置有调节器，调节器用于调节水箱内的液体进入加湿管的流量。上述调节器可用于调节水箱中的水流入加湿管的流量，从而调节加湿管的加湿程度，达到调节箱体内部环境湿度的目的。上述加湿管包括均匀间隔设置的加湿段，加湿段上均匀开设有通孔，加湿段包覆有缓冲层，缓冲层能缓慢释放湿气。上述加湿段为主要的加湿部件，其表面开设通孔与加湿段管体的内部连通，可以使管体内的水沿通孔流出，对箱体内部环境进行加湿。其中，上述加湿段包覆有缓冲层，缓冲层能够起到吸附水分的作用，从上述通孔内流出的水分会进入到缓冲层内，缓冲层能够增大水分的三开面积，同时在缓冲层表面聚集部分水珠，该水珠可供昆虫直接饮用。同时，昆虫只能停留在缓冲层上，不会对加湿段造成破坏，影响加湿效果。

因此，该昆虫温湿度调节装置，能够控制加湿环境中的湿度，形成对昆虫养殖环境湿度动态调节，同时还能避免昆虫对该装置造成破坏。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

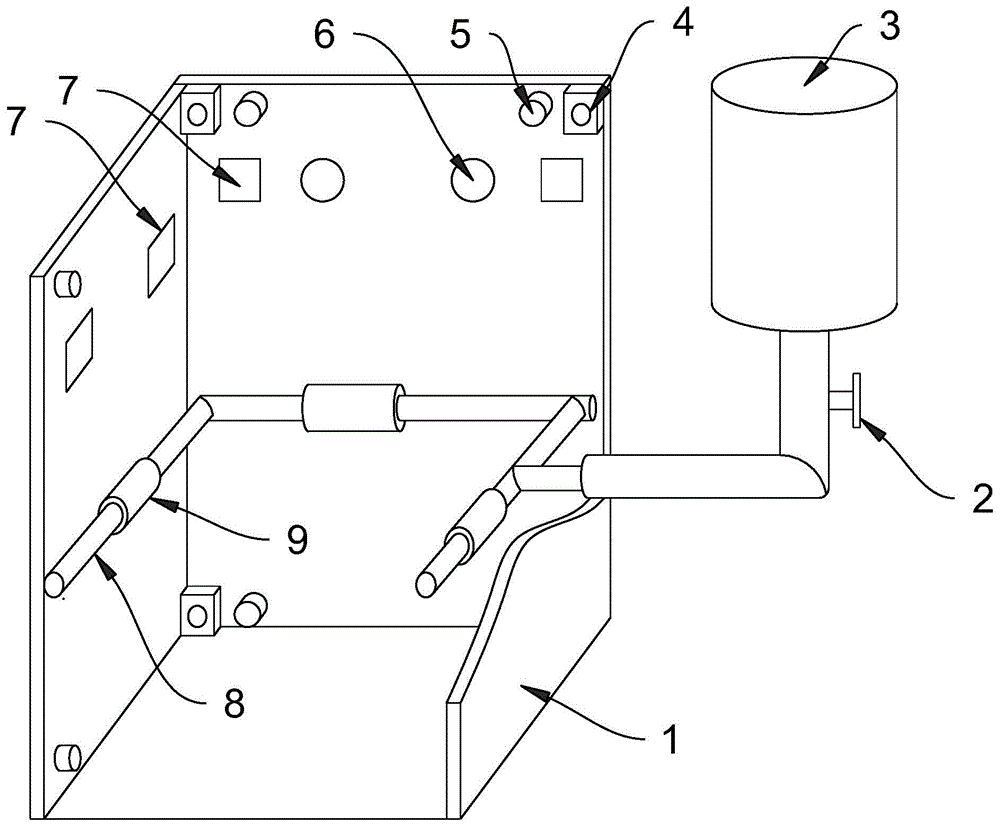

图1为本发明实施例的结构示意图；

图2为本发明实施例中加湿段的结构示意图；

图3为本发明实施例中控制单元的控制方框图；

图4为本发明实施例中微控制器的控制方框图。

图标：1-箱体，2-比例阀，3-水箱，4-湿度传感器，5-温度传感器，6-加热片，7-制冷片，8-加湿管，9-脱脂棉，10-通孔。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本发明实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本发明的实施例的详细描述并非旨在限制要求保护的本发明的范围，而是仅仅表示本发明的选定实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本发明实施例的描述中，需要说明的是，若出现术语“上”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该发明产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

在本发明实施例的描述中，“多个”代表至少2个。

在本发明实施例的描述中，还需要说明的是，除非另有明确的规定和限定，若出现术语“设置”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

实施例

请参照图1和图2，图1所示为本发明实施例的结构示意图，图2所示为本发明实施例中加湿段的结构示意图。本实施例提供一种昆虫温湿度调节装置，包括箱体1、水箱3和多个加湿管8，上述箱体1为昆虫的养殖环境，防止昆虫逃跑，也能将箱体1内外的环境隔离，避免外部环境的湿度等因素对箱体1内部的环境造成影响。上述水箱3为加湿管8提供水分，为加湿管8供水。上述加湿管8用于对箱体1内部环境进行加湿，选用多个加湿管8可增强加湿效果。在本实施例中，上述水箱3高度高于上述加湿管8的高度，可使水箱3内的水在自然重力作用下，自行流向加湿管8。

在本实施例中，上述多个加湿管8均布在箱体1的内壁上，加湿管8相互闭环连通，水箱3与任一加湿管8连通。上述加湿管8直接相互闭环连通，多个加湿管8均布在箱体1的内壁上可以使加湿范围更广，加湿效果更好，加湿得更均匀。水箱3与任一加湿管8连通，从而为每一加湿管8提供水分。

在本实施例中，上述水箱3与加湿管8之间设置有调节器，调节器用于调节水箱3内的液体进入加湿管8的流量。上述调节器可用于调节水箱3中的水流入加湿管8的流量，从而调节加湿管8的加湿程度，达到调节箱体1内部环境湿度的目的。上述加湿管8包括均匀间隔设置的加湿段，加湿段上均匀开设有通孔10，加湿段包覆有缓冲层，缓冲层能缓慢释放湿气。上述加湿段为主要的加湿部件，其表面开设通孔10与加湿段管体的内部连通，可以使管体内的水沿通孔10流出，对箱体1内部环境进行加湿。

其中，上述加湿段包覆有缓冲层，缓冲层能够起到吸附水分的作用，从上述通孔10内流出的水分会进入到缓冲层内，缓冲层能够增大水分的三开面积，同时在缓冲层表面聚集部分水珠，该水珠可供昆虫直接饮用。同时，昆虫只能停留在缓冲层上，不会对加湿段造成破坏，影响加湿效果。

因此，该昆虫温湿度调节装置，能够控制加湿环境中的湿度，形成对昆虫养殖环境湿度动态调节，同时还能避免昆虫对该装置造成破坏。

在本实施例的一些实施方式中，上述调节器包括手动调节阀(图中未示出)，上述手动调节阀串联在上述水箱3与上述加湿管8之间，用于手动调节流量。

在本实施例中，上述手动调节阀能够实现手动调节，其具体为一种球形阀，通过转动球形阀的转动手柄来控制球形阀的阀体开闭以及开闭程度。通过手动调节的方式来完成对箱体1和加湿管8之间的流量调节。

在本实施例中，上述球形阀上设置有对照盘，对照盘对应设置在转动手柄一侧，转动手柄上设置有指针，该指针能沿对照盘转动。指针转动过程中通过对照盘的读数，可直观的了解球形阀的开闭程度。由此，可进一步的提升箱体1内部环境湿度的调节能力。

请参照图1，在本实施例的一些实施方式中，上述调节器包括自动调节阀，上述自动调节阀串联在上述水箱3与上述加湿管8之间，用于自动调节流量。自动调节阀能够配合想要的控制器自动控制阀门的流量，从而自动调节水箱3对加湿管8的给水量，间接的调节箱体1内的湿度。

请参照图3，在本实施例的一些实施方式中，上述自动调节阀包括比例阀2，上述比例阀2连接有控制单元。

在本实施例中，上述比例阀2具体选用一种比例阀2，比例阀2是一种能使所输出液体的参数(压力、流量和方向)随输入电信号参数(电流、电压)的变化而成比例的控制阀，从而实现连续的比例控制。它是一种集开关式电液控制元件和伺服式电液控制元件的优点于一体的新型液压控制元件。这种阀既可以开环控制，也可以加入反馈环节构成闭环控制，有良好的静态性能和能满足一般工业控制要求的动态性能。上述比例阀2与控制单元连接，控制单元可控制比例阀2的自动调节。

请参照图1和图3，在本实施例的一些实施方式中，上述箱体1内均布设置有多个湿度传感器4，上述湿度传感器4连接到上述控制单元。

在本实施例中，上述箱体1内设置的多个湿度传感器4能够实时监测到箱体1内的湿度信息，并将湿度信息传递到控制单元。在本实施例中，上述控制单元能够根据逻辑分析，分析处箱体1内的平均湿度，并设置有养殖具体昆虫的额定湿度。上述控制单元通过逻辑判断，判断平均湿度与额定湿度的大小比较，若判断平均湿度小于额定湿度则控制上述比例阀2开度增大，从而增大水的流量，使水更多的进入到加湿管8，对箱体1内部增湿。若平均湿度大于额定湿度，则控制比例阀2开度减小，减少流量使加湿管8加湿能力减小，从而使箱体1内的湿度减小。由此可达到动态调节箱体1内湿度，使湿度保持趋于额定湿度的目的。

需要说明的是，上述平均湿度具体计算是将所有湿度传感器4检测到的湿度信息取平均值得到的。

请参照图1和图4，在本实施例的一些实施方式中，上述箱体1内设置有温度调节器，上述温度调节器包括多个微型加热片6，上述微型加热片6均匀布设在上述箱体1内壁，上述微型加热片6连接有微控制器。

在本实施例中，上述温度调节器主要用于调节箱体1内的温度，温度是决定昆虫生长发育速率的最重要的因子，气候变暖能加快昆虫各虫态的发育，导致其首次出现期、迁飞期及种群高峰期提前。因此，合适的温度可以促进昆虫的生长，温度调节器可以将箱体1内的温度调节到合适温度。上述微信加热片6为一种能够精确调整温度的硅胶加热片6，其可在小范围内精确调整温度，既可以避免发热量过大导致昆虫不适，又能够精确稳定的调整温度。上述微控制器能够控制加热片6精确加热，从而保证温度提升的安全性。

请参照图1和图4，在本实施例的一些实施方式中，箱体1的内壁上均布有多个温度传感器5，上述温度传感器5连接到上述微控制器。上述温度传感器5主要用于实时检测箱体1内的温度变化，同时将检测到的温度信息传递到微控制器，微控制器可根据以上温度信息分析计算出平均温度，并将平均温度与适合昆虫生长的额定温度进行逻辑判断，若判断平均温度大于额定温度，这控制加热片6关闭，并控制以下制冷片7制冷。若判断平均温度小于的温度，则控制加热片6加热。需要说明的是，适合昆虫生长的额定温度为一温度范围，因此的温度取一范围值，平均温度大于额定温度判定为大于最大范围值，平均温度小于额定温度判定为小于最小范围值。

请参照图1和图4，在本实施例的一些实施方式中，上述温度调节器包括制冷片7，上述制冷片7均布在上述箱体1外壁上，上述制冷片7连接到上述微控制器。上述制冷片7可用于降低箱体1内的温度，其与上述微控制器和加热片6配合，可实现对箱体1温度的精确控制。

请参照图1和图2，在本实施例的一些实施方式中，上述缓冲层包括脱脂棉9，上述脱脂棉9包覆在上述加湿段上。脱脂棉9，是指经化学处理去掉脂肪的棉花，由原棉经除去夹杂物，脱脂、漂白、洗涤、干燥、整理加工制成。比普通棉花容易吸收液体，是卫生用品，也用来制造硝酸纤维。脱脂棉9应无臭、无味、无色斑，具有很好的吸水性，纤维柔软细长，洁白富有弹性，易于分层，没有酸、碱等有害杂质，质量应符合卫生部制定的技术标准。因此，脱脂棉9能够保证干净卫生，不会带来病菌等有害物质，避免对昆虫造成影响。同时，脱脂棉9吸水性好，其能够在通孔10处吸水后在表面散发出来，增大了水分的散发面积，可以增强加湿效果。同时，脱脂棉9上容易形成小水珠，可方便昆虫作为饮用水使用。

在本实施例的一些实施方式中，上述通孔10的孔径为20～50目。上述通孔10的孔径较小，可以防止水沿通孔10大量流出，导致上述缓冲层快速吸水饱和后，多余水分溢出。

在使用时，在上述水箱3内住满水，上述多个湿度传感器4能够实时监测到箱体1内的湿度信息，并将湿度信息传递到控制单元。在本实施例中，上述控制单元能够根据逻辑分析，分析处箱体1内的平均湿度，并设置有养殖具体昆虫的额定湿度。上述控制单元通过逻辑判断，判断平均湿度与额定湿度的大小比较，若判断平均湿度小于额定湿度则控制上述比例阀2开度增大，从而增大水的流量，使水更多的进入到加湿管8，对箱体1内部增湿。若平均湿度大于额定湿度，则控制比例阀2开度减小，减少流量使加湿管8加湿能力减小，从而使箱体1内的湿度减小。由此可达到动态调节箱体1内湿度，使湿度保持趋于额定湿度的目的。同时，上述温度将检测到的温度信息传递到微控制器，微控制器可根据以上温度信息分析计算出平均温度，并将平均温度与适合昆虫生长的额定温度进行逻辑判断，若判断平均温度大于额定温度，这控制加热片6关闭，并控制制冷片7制冷。若判断平均温度小于的温度，则控制加热片6加热。需要说明的是，适合昆虫生长的额定温度为一温度范围，因此的温度取一范围值，平均温度大于额定温度判定为大于最大范围值，平均温度小于额定温度判定为小于最小范围值。

综上，本发明的实施例提供一种昆虫温湿度调节装置，包括箱体1、水箱3和多个加湿管8，上述箱体1为昆虫的养殖环境，防止昆虫逃跑，也能将箱体1内外的环境隔离，避免外部环境的湿度等因素对箱体1内部的环境造成影响。上述水箱3为加湿管8提供水分，为加湿管8供水。上述加湿管8用于对箱体1内部环境进行加湿，选用多个加湿管8可增强加湿效果。上述多个加湿管8均布在箱体1的内壁上，加湿管8相互闭环连通，水箱3与任一加湿管8连通。上述加湿管8直接相互闭环连通，多个加湿管8均布在箱体1的内壁上可以使加湿范围更广，加湿效果更好，加湿得更均匀。水箱3与任一加湿管8连通，从而为每一加湿管8提供水分。上述水箱3与加湿管8之间设置有调节器，调节器用于调节水箱3内的液体进入加湿管8的流量。上述调节器可用于调节水箱3中的水流入加湿管8的流量，从而调节加湿管8的加湿程度，达到调节箱体1内部环境湿度的目的。上述加湿管8包括均匀间隔设置的加湿段，加湿段上均匀开设有通孔10，加湿段包覆有缓冲层，缓冲层能缓慢释放湿气。上述加湿段为主要的加湿部件，其表面开设通孔10与加湿段管体的内部连通，可以使管体内的水沿通孔10流出，对箱体1内部环境进行加湿。其中，上述加湿段包覆有缓冲层，缓冲层能够起到吸附水分的作用，从上述通孔10内流出的水分会进入到缓冲层内，缓冲层能够增大水分的三开面积，同时在缓冲层表面聚集部分水珠，该水珠可供昆虫直接饮用。同时，昆虫只能停留在缓冲层上，不会对加湿段造成破坏，影响加湿效果。因此，该昆虫温湿度调节装置，能够控制加湿环境中的湿度，形成对昆虫养殖环境湿度动态调节，同时还能避免昆虫对该装置造成破坏。

以上仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
