一种林下养殖用折叠式遮雨棚的制作方法

本实用新型涉及一种遮雨棚,特别涉及一种林下养殖用折叠式遮雨棚,属于农业养殖技术领域。



背景技术:

现在的农业生产,越来越讲究生态环保和可持续发展,因此近年来农村里,兴起了很多生态农业模式,简单来说,所谓林下养殖,就是把鸡鸭鹅等家禽,放养在果园里,这么做有以下好处:一、利用果园土地,给家禽充分的活动空间,让家禽以放养的状态成长,有利于提高家禽的品质;二、家禽在果园里活动,它们的粪便能够为果园提供有机肥,既天然,又省下了一些化肥钱;但是当遇到雨雪天气时需要使用遮雨棚进行遮雨工作,但是目前所使用的遮雨棚都不便于进行折叠,当不使用时占用空间较大,不便于进行使用。



技术实现要素:

本实用新型的目的在于提供一种林下养殖用折叠式遮雨棚,以解决上述背景技术中提出的遮雨棚都不便于进行折叠,占用空间大的问题。

为实现上述目的,本实用新型提供如下技术方案:一种林下养殖用折叠式遮雨棚,包括两个支撑座和多个支撑柱,两个所述支撑座之间固定设置有加强杆,两个所述支撑座的底端均固定设有多个固定组件,两个所述支撑座的顶端开设有滑槽,每两个相对的支撑柱为一组,每组所述支撑柱的顶端均固定设有顶杆,每个所述顶杆均固定设有弧形支撑板,所述弧形支撑板的顶部固定设有透明材质制成的遮雨布,且每两个相邻的所述支撑柱均通过连接组件固定连接,每个所述支撑柱的底端均固定设有与滑槽相滑动的滑轮,位于一端的一组所述支撑柱与两个支撑座固定连接。

作为本实用新型的一种优选技术方案,所述固定组件包括金属材质制成的锥形插脚,所述锥形插脚的顶端固定设有固定块,所述固定块通过四个固定螺钉与支撑座的底端固定连接。

作为本实用新型的一种优选技术方案,所述连接组件包括两个连接杆,两个所述连接杆的中部通过转轴转动连接,且两个连接杆的两端均通过连接轴转动连接在两个支撑柱的一侧。

作为本实用新型的一种优选技术方案,位于另一端的一组支撑柱的底部均开设有卡槽,两个所述支撑座一端的顶部均固定设有连接块,两个所述连接块的一侧均固定设有与卡槽相卡合的卡块。

作为本实用新型的一种优选技术方案,所述遮雨布的两边侧均开设有多个安装孔,且遮雨布通过固定卡扣与弧形支撑板的顶部卡合连接。

与现有技术相比,本实用新型的有益效果是:本实用新型一种林下养殖用折叠式遮雨棚,通过设置的连接组件能够使相邻的两个支撑柱展开或者折叠,通过支撑柱底端的滑轮能够与支撑座的滑槽滑动连接,从而将遮雨布进行折叠和展开,通过遮雨布起到遮挡雨水的作用,并且弧形支撑板能够对雨水起到引流作用,在不使用时可将支撑柱折叠至支撑座的一端,减少占用面积;通过支撑座底端设置的固定组件便于使支撑座与地面相插接,从而对支撑座进行固定,便于进行安装和拆卸。

附图说明

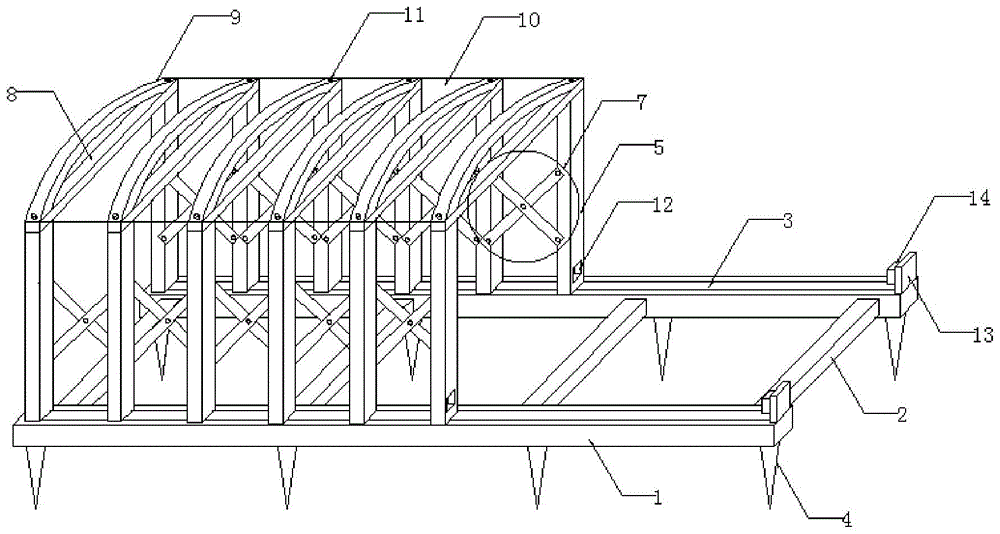

图1为本实用新型的结构示意图;

图2为本实用新型固定组件的结构示意图;

图3为本实用新型连接组件的结构示意图;

图4为本实用新型支撑柱的结构示意图。

图中:1、支撑座;2、加强杆;3、滑槽;4、固定组件;41、锥形插脚;42、固定块;43、固定螺钉;5、支撑柱;6、滑轮;7、连接组件;71、连接杆;72、连接轴;73、转轴;8、顶杆;9、弧形支撑板;10、遮雨布;11、固定卡扣;12、卡槽;13、连接块;14、卡块。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-4,本实用新型提供了一种林下养殖用折叠式遮雨棚,包括两个支撑座1和多个支撑柱5,两个支撑座1之间固定设置有加强杆2,两个支撑座1的底端均固定设有多个固定组件4,两个支撑座1的顶端开设有滑槽3,每两个相对的支撑柱5为一组,每组支撑柱5的顶端均固定设有顶杆8,每个顶杆8均固定设有弧形支撑板9,弧形支撑板9的顶部固定设有透明材质制成的遮雨布10,且每两个相邻的支撑柱5均通过连接组件7固定连接,每个支撑柱5的底端均固定设有与滑槽3相滑动的滑轮6,对支撑柱5的移动起到导向作用,位于一端的一组支撑柱5与两个支撑座1固定连接,不影响遮雨效果。

优选的,固定组件4包括金属材质制成的锥形插脚41,锥形插脚41的顶端固定设有固定块42,固定块42通过四个固定螺钉43与支撑座1的底端固定连接,通过锥形插脚41插入地面之中,从而对支撑座1的位置进行限定,防止支撑座1位置发生移动或者倾倒;连接组件7包括两个连接杆71,两个连接杆71的中部通过转轴73转动连接,且两个连接杆71的两端均通过连接轴72转动连接在两个支撑柱5的一侧,用于对支撑柱5的展开和折叠;位于另一端的一组支撑柱5的底部均开设有卡槽12,两个支撑座1一端的顶部均固定设有连接块13,两个连接块13的一侧均固定设有与卡槽12相卡合的卡块14,通过卡块14与卡槽12相卡合,用于对位于另一端的一组支撑柱5的位置进行限定,在使用时防止支撑柱5的位置发生移动,影响遮雨效果;遮雨布10的两边侧均开设有多个安装孔,且遮雨布10通过固定卡扣11与弧形支撑板9的顶部卡合连接,便于对遮雨布10进行安装和拆卸。

具体使用时,本实用新型一种林下养殖用折叠式遮雨棚,首先通过固定螺钉43将锥形插脚41固定安装在支撑座1的底端,通过锥形插脚41插入地面之中,从而对支撑座1的位置进行限定,然后通过固定卡扣11将遮雨布10安装在弧形支撑板9的顶部,将支撑柱5底端的滑轮6与支撑座1顶端开设的滑槽3滑动连接,病史位于一端的支撑柱5与支撑座1固定连接,拉动位于另一端的支撑柱5使其一侧的卡槽12与支撑座1一端的卡块14卡合连接,从而使顶部的遮雨布10展开对雨水起到遮挡作用,当不使用时,使卡块14与卡槽12相分离,推动支撑柱5使其折叠至支撑座1的一端,监减少占用空间。

在本实用新型的描述中,需要理解的是,指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

在本实用新型中,除非另有明确的规定和限定,例如,可以是固定连接,也可以是可拆卸连接,或成一体;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通或两个元件的相互作用关系,除非另有明确的限定,对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
