一种旋转式可更换滤芯的宠物狗用口罩的制作方法

本实用新型涉及口罩技术领域，具体涉及一种旋转式可更换滤芯的宠物狗用口罩。

背景技术：

随着生活水平的提高，越来越多的人都开始饲养宠物。但是，目前环境污染严重，空气质量堪忧。尤其对于犬类而言，犬类拥有先天性生理缺陷，鼻腔内没有鼻毛，肺部也没有扇叶，自身对空气污染物没有过滤能力，加上其突出的嗅觉系统，很容易通过呼吸感染到病菌。而且宠物狗生病后，还有可能将病菌传染给主人，从而造成人与动物之间的交叉感染。因此，很多人都开始在外出时给宠物狗佩戴口罩。然而，目前的宠物狗用口罩一般都是由无纺布编织而成的圆锥形无纺布口罩，可以起防尘、防病毒的作用，但是不能重复使用，均为一次性使用产品，使用成本高；此外，现有宠物狗用口罩内部未设置支撑件，宠物狗在乱碰乱撞时会使口罩前部发生凹陷，挤压呼吸空间，若主人未及时发现，易造成宠物狗呼吸困难。

申请号为cn201120362207.5的中国实用新型专利公开了一种宠物狗口罩，包括罩体，罩体为圆台形壳体，罩体底部边缘包有海绵，罩体对称位置分别固定连接固定带，一条固定带表面开有等距圆孔，另一条固定带表面竖直设有与圆孔对应的固定插杆。罩体表面开有若干孔。该实用新型专利中所公开的宠物狗口罩使用时前端易发生凹陷，挤压呼吸空间，且无法重复使用。

技术实现要素：

本实用新型的目的是克服上述不足，提供了一种旋转式可更换滤芯的宠物狗用口罩，结构简单，拆装便捷，滤芯更换方便，通过更换滤芯可重复使用，减少了使用成本和自然资源的消耗，使用舒适度高，通过口部支撑件避免了宠物狗乱碰乱撞时对口罩发生挤压影响宠物狗呼吸空间的问题。

为实现上述目的，本实用新型提供如下技术方案，一种旋转式可更换滤芯的宠物狗用口罩，包括口部支撑件，所述口部支撑件为截顶圆锥筒状结构，所述截顶圆锥筒状结构的小端上设有与所述截顶圆锥筒状结构内部空腔连通的进气口，所述截顶圆锥筒状结构的大端上设有与狗嘴部相匹配的嘴套口，所述嘴套口与所述截顶圆锥筒状结构内部空腔连通；

所述旋转式可更换滤芯的宠物狗用口罩还包括设于所述截顶圆锥筒状结构的小端上的空气过滤模块，所述空气过滤模块包括滤芯固定座、滤芯盖及滤芯，所述滤芯固定座为两端均开口的中空圆柱形结构，所述滤芯固定座的一个开口端固定于所述截顶圆锥筒状结构的小端且与所述截顶圆锥筒状结构小端上的进气口连通，所述滤芯盖可拆卸式盖合于所述滤芯固定座的另一个开口端上，所述滤芯盖上均匀设有若干个第一通气孔，所述滤芯卡设于所述中空圆柱形结构的内部空腔内；

所述滤芯固定座与所述截顶圆锥筒状结构的小端之间夹设有透气弹力布，所述透气弹力布上开设有透气口，所述透气口分别与所述截顶圆锥筒状结构小端上的进气口和所述中空圆柱形结构内腔连通；所述透气弹力布的外边缘延伸至所述截顶圆锥筒状结构小端的外边缘外。

通过口部支撑件，避免了宠物狗乱碰乱撞时对口罩发生挤压影响宠物狗呼吸空间的问题；通过滤芯固定座与滤芯盖的相互配合，使得滤芯固定卡合于滤芯固定座内，方便滤芯的更换，使得本实用新型中的宠物狗用口罩只需进行滤芯更换即可重复使用，增加产品的使用寿命，减少使用成本；本实用新型中的宠物狗用口罩使用时通过透气弹力布绑紧固定于宠物狗上，透气弹力布具有一定的弹性，能够防止宠物狗被束缚过紧而受伤，此外，透气弹力布能够保证口部支撑件与空气过滤模块之间的密封性。

上述的一种旋转式可更换滤芯的宠物狗用口罩，其中，所述滤芯固定座的外侧壁与所述滤芯盖的内侧壁间隙配合；所述滤芯固定座外侧壁上设有锁止槽口，所述滤芯盖的内侧壁上设有与所述锁止槽口相匹配的锁止凸台。

通过锁止槽口与锁止凸台的配合，实现滤芯盖与滤芯固定座之间的旋转式卡紧连接，通过锁止槽口与锁止凸台的配合实现滤芯固定座与滤芯盖之间的可拆卸连接，进而方便用户快速、便捷对滤芯进行更换；锁止槽口与锁止凸台配合锁紧后，将滤芯压紧卡设于滤芯固定座与滤芯盖之间，同时滤芯的弹性能够将锁止槽口与锁止凸台绷紧，避免滤芯盖与滤芯固定座之间分离。

上述的一种旋转式可更换滤芯的宠物狗用口罩，其中，所述滤芯固定座朝向所述截顶圆锥筒状结构一端的端面处固定设置有环形外翻边，所述环形外翻边朝向所述截顶圆锥筒状结构的一侧均匀设置由若干个呈圆形排列的连接柱；

所述透气弹力布上设有与所述连接柱位置相对应的第一固定孔，所述截顶圆锥筒状结构小端的端面上设有与所述连接柱位置相对应的第二固定孔，所述连接柱背离所述滤芯固定座的一端依次穿过所述第一固定孔、所述第二固定孔后位于所述截顶圆锥筒状结构的内部空腔内，所述连接柱位于所述截顶圆锥筒状结构的内部空腔内的一端在加热后变形膨胀，所述连接柱位于所述截顶圆锥筒状结构的内部空腔内的一端变形膨胀后的直径大于所述第二固定孔的直径。

通过采用上述技术方案，连接柱位于所述截顶圆锥筒状结构的内部空腔内的一端变形膨胀后的直径大于所述第二固定孔的直径，形成滤芯固定座、透气弹力布及口部支撑件之间的紧固连接。

上述的一种旋转式可更换滤芯的宠物狗用口罩，其中，所述滤芯盖外侧壁上设有第一定位凹槽，所述环形外翻边的外侧壁上设有第二定位凹槽，所述锁止凸台卡合于所述锁止槽口后所述第一定位凹槽的位置与所述第二定位凹槽的位置相对应。

通过采用上述技术方案，滤芯盖与滤芯固定座之间相对转动时，通过观察第一定位凹槽与第二定位凹槽位置是否相对应来更加准确的判断锁止槽口与锁止凸台之间是否完成卡合。

上述的一种旋转式可更换滤芯的宠物狗用口罩，其中，所述滤芯固定座内设有滤芯固定框架，所述滤芯卡设于所述滤芯盖与所述滤芯固定框架之间。

上述的一种旋转式可更换滤芯的宠物狗用口罩，其中，所述滤芯固定框架包括固定柱，所述固定柱外侧壁周向均匀设置有若干个支撑条，相邻的两个所述支撑条之间形成有间隙，所述支撑条背离所述固定柱的一端与所述滤芯固定座内侧壁固定连接。

上述的一种旋转式可更换滤芯的宠物狗用口罩，其中，所述透气口的直径与所述进气口的直径相等；所述滤芯固定座与所述进气口连通的开口端的直径与所述进气口的直径相等。

上述的一种旋转式可更换滤芯的宠物狗用口罩，其中，所述滤芯包括两个无纺布层以及夹设于两个所述无纺布层中间的过滤层。

与现有技术相比，本实用新型的有益效果在于：本实用新型中的旋转式可更换滤芯的宠用狗用口罩结构简单，拆装便捷，滤芯更换方便，通过更换滤芯可重复使用，减少了使用成本和自然资源的消耗，使用舒适度高，通过口部支撑件避免了宠物狗乱碰乱撞时对口罩发生挤压影响宠物狗呼吸空间的问题。

附图说明

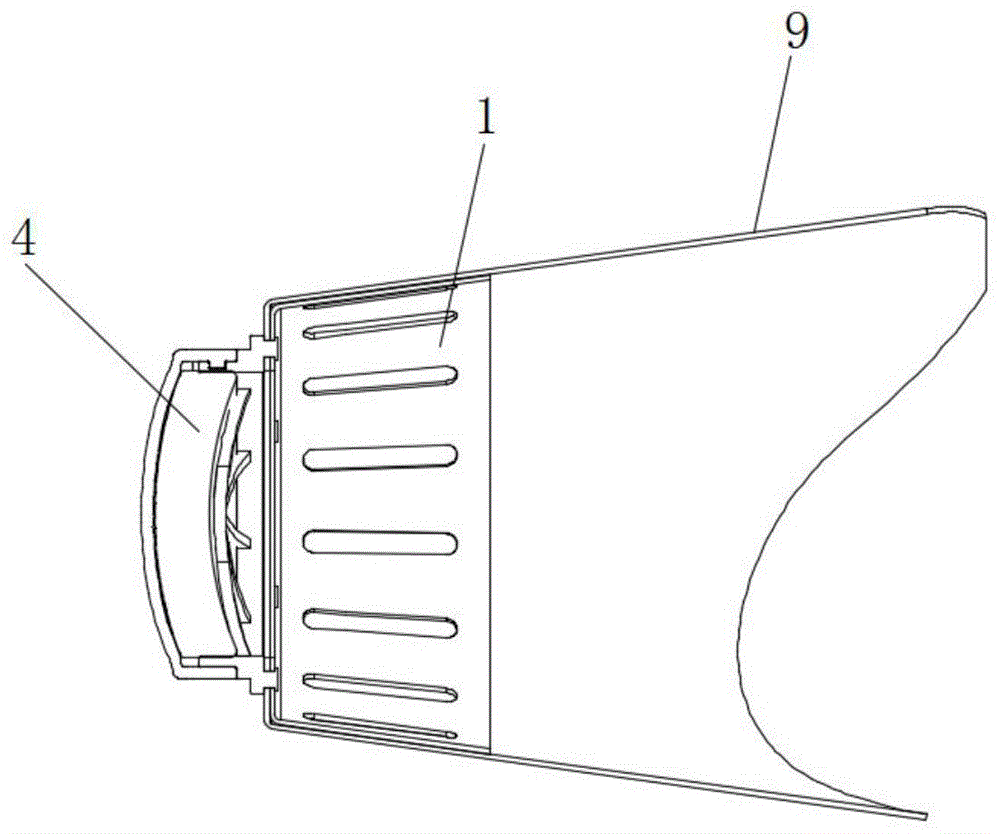

图1为本实用新型一种旋转式可更换滤芯的宠物狗用口罩的结构示意图；

图2为图本实用新型一种旋转式可更换滤芯的宠物狗用口罩的爆炸分解图；

图3为本实用新型中滤芯盖的结构示意图；

图4为图3的主视图；

图5为本实用新型中滤芯固定座的结构示意图；

图6为图5的主视图；

图7为本实用新型中锁止凸台卡合于锁止槽口内时的结构放大图。

各标记与部件名称对应关系如下：

口部支撑件1、进气口2、嘴套口3、空气过滤模块4、滤芯固定座5、滤芯盖6、滤芯7、第一通气孔8、透气弹力布9、透气口10、锁止槽口11、锁止凸台12、第一定位凹槽13、环形外翻边14、连接柱15、第一固定孔16、第二固定孔17、固定柱18、支撑条19、第二通气孔20。

具体实施方式

为了使实用新型实现的技术手段、创造特征、达成目的和功效易于明白了解，下结合具体图示，进一步阐述本实用新型。

实施例

参照图1及图2所示，一种旋转式可更换滤芯的宠物狗用口罩，包括口部支撑件1，口部支撑件1为截顶圆锥筒状结构，截顶圆锥筒状结构的小端上设有与截顶圆锥筒状结构内部空腔连通的进气口2，截顶圆锥筒状结构的大端上设有与狗嘴部相匹配的嘴套口3，嘴套口3与截顶圆锥筒状结构内部空腔连通。

参照图1、图2、图3、图4、图5及图6所示，本实用新型中的旋转式可更换滤芯的宠物狗用口罩还包括设于截顶圆锥筒状结构的小端上的空气过滤模块4，空气过滤模块4包括滤芯固定座5、滤芯盖6及滤芯7，滤芯固定座5为两端均开口的中空圆柱形结构，滤芯固定座5的一个开口端固定于截顶圆锥筒状结构的小端且与截顶圆锥筒状结构小端上的进气口2连通，滤芯盖6可拆卸式盖合于滤芯固定座5的另一个开口端上，滤芯盖6外侧壁周向均匀设置有若干个第一通气孔8，滤芯7卡设于中空圆柱形结构的内部空腔内。

进一步地，滤芯固定座5与截顶圆锥筒状结构的小端之间夹设有透气弹力布9，透气弹力布9上开设有透气口10，透气口10分别与截顶圆锥筒状结构小端上的进气口2和中空圆柱形结构内腔连通；透气弹力布9的外边缘延伸至截顶圆锥筒状结构小端的外边缘外。

参照图5及图6所示，滤芯固定座5朝向截顶圆锥筒状结构一端的端面处固定设置有环形外翻边14，环形外翻边14朝向截顶圆锥筒状结构的一侧均匀设置由若干个呈圆形排列的连接柱15；透气弹力布9上设有与连接柱15位置相对应的第一固定孔16，截顶圆锥筒状结构小端的端面上设有与连接柱15位置相对应的第二固定孔17，连接柱15背离滤芯固定座5的一端依次穿过第一固定孔16、第二固定孔17后位于截顶圆锥筒状结构的内部空腔内，连接柱15位于截顶圆锥筒状结构的内部空腔内的一端在加热后变形膨胀，连接柱15位于截顶圆锥筒状结构的内部空腔内的一端变形膨胀后的直径大于第二固定孔17的直径。连接柱15位于截顶圆锥筒状结构的内部空腔内的一端变形膨胀后的直径大于第二固定孔17的直径，形成滤芯固定座5、透气弹力布9及口部支撑件1之间的紧固连接。其中，本实施例中的连接柱的材质为abs塑料或pc塑料或尼龙，但不局限于上述三种选择。

参照图5、图6及图7所示，滤芯固定座5的外侧壁与滤芯盖6的内侧壁间隙配合；滤芯固定座5外侧壁上设有锁止槽口11，滤芯盖6的内侧壁上设有与锁止槽口11相匹配的锁止凸台12。滤芯盖6外侧壁上设有第一定位凹槽13，环形外翻边14的外侧壁上设有第二定位凹槽(图中未示出)，锁止凸台12卡合于锁止槽口11后第一定位凹槽13的位置与第二定位凹槽的位置相对应。滤芯盖6与滤芯固定座5之间相对转动进行卡合固定时，通过观察第一定位凹槽13与第二定位凹槽位置是否相对应来更加准确的判断锁止槽口11与锁止凸台12之间是否完成卡合。

参照图5所示，滤芯固定座5内设有滤芯固定框架，滤芯7卡设于滤芯盖6与滤芯固定框架之间。其中，滤芯固定框架包括固定柱18，固定柱18外侧壁周向均匀设置有若干个支撑条19，相邻的两个支撑条19之间形成有间隙，支撑条19背离固定柱18的一端与滤芯固定座5内侧壁固定连接。

本实施例中的透气口10的直径与进气口2的直径相等；滤芯固定座5与进气口2连通的开口端的直径与进气口2的直径相等。

本实施例中的滤芯固定座5的中心轴线、进气口2的中心轴线、透气口10的中心轴线及固定柱18的中心轴线相互重合。

进一步地，截顶圆锥筒状结构的外侧壁上均匀设置有若干个第二通气孔20。

进一步地，滤芯7包括两个无纺布层以及夹设于两个无纺布层中间的过滤层。本实施例中的过滤层为活性炭棉、熔喷无纺布、pm2.5过滤网之间的任意一种，但本实用新型中的过滤层不局限于上述选择。

本实用新型中的旋转式可更换滤芯的宠物狗用口罩使用时，狗嘴部通过嘴套口3伸入至口部支撑件1的内部空间内，然后在通过透气弹力布9绑紧固定后进行使用，透气弹力布9具有一定的弹性，能够防止宠物狗被束缚过紧而受伤，此外，透气弹力布9能够保证口部支撑件1与空气过滤模块4之间的密封性；通过口部支撑件1，避免了宠物狗乱碰乱撞时对口罩发生挤压影响宠物狗呼吸空间的问题；通过锁止槽口11与锁止凸台12的配合，实现滤芯盖6与滤芯固定座5之间旋转扣紧，滤芯7固定卡设于滤芯盖6与滤芯固定框架之间，同时滤芯7的弹性能够将锁止槽口11与锁止凸台12绷紧，避免滤芯盖6与滤芯固定座5之间分离；当滤芯7进行更换时，旋转滤芯盖6，即可将滤芯盖6与滤芯固定座5分离，实现滤芯7的快速更换。

综上所述，本实用新型中的旋转式可更换滤芯的宠用狗用口罩结构简单，拆装便捷，滤芯7更换方便，通过更换滤芯7可重复使用，减少了使用成本和自然资源的消耗，使用舒适度高，避免了宠物狗乱碰乱撞时对口罩发生挤压影响宠物狗呼吸空间的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
