一种韭菜种植箱的制作方法

本实用新型涉及种植箱，具体为一种韭菜种植箱。

背景技术：

韭菜别名：丰本、草钟乳、起阳草、懒人菜、长生韭、壮阳草、扁菜等；属百合科多年生草本植物，具特殊强烈气味，根茎横卧，鳞茎狭圆锥形，簇生；鳞式外皮黄褐色，网状纤维质；叶基生，条形，扁平；伞形花序，顶生。叶、花葶和花均作蔬菜食用；种子等可入药，具有补肾，健胃，提神，止汗固涩等功效。在中医里，有人把韭菜称为洗肠草。韭菜适应性强，抗寒耐热，全国各地到处都有栽培，随着社会发展，绿化率成为衡量环境质量的指标之一，为了提高城市绿化率，城市街道、企业厂区和生活小区成为主要绿化区域，但受制于有限的地面面积和人工成本，上述主要绿化区域难以大面积种植植物。种植箱由于具有占地面积少和维护成本低等优点，逐渐受到人们青睐。

但是，现有的种植箱为一体结构，在对韭菜进行浇水灌溉时水份容易堆积在种植箱底部，容易造成韭菜根部的腐烂，大大的降低了韭菜种植的产量。为此，我们提出一种韭菜种植箱。

技术实现要素：

本实用新型的目的在于提供一种韭菜种植箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种韭菜种植箱，包括箱体和上盖，所述上盖位于箱体上端且可拆卸连接，所述箱体底部设置有托盘，所述托盘上端设置有固定柱，所述固定柱上端固定连接有支撑板，所述支撑板上端放置有种植盒，所述上盖上端表面设置有凹槽，所述凹槽底部设置有通孔，所述箱体一侧固定连接有手压式吸水器，所述手压式吸水器上端通过二号水管与凹槽连通，所述手压式吸水器下端通过一号水管与托盘连通，所述箱体两侧均设置有提手槽，所述箱体底部固定固定连接有底脚。

优选的，所述种植盒具体数量设置有四组且种植盒底部设置有排水孔。

优选的，所述上盖为透明材质制成的上盖。

优选的，所述一号水管与二号水管外侧均通过卡箍与箱体固定连接，所述一号水管一端固定连接有过滤网。

优选的，所述支撑板为表面设置有若干网孔的支撑板。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过设置有托盘、固定柱和支撑板，在对韭菜进行浇水灌溉时，水份被土壤吸收，而多余的水份由种植盒底部的排水孔流入至托盘中进行储存，从而避免了韭菜在水中浸泡而导致根部腐烂问题，从而提高韭菜的产量，并且托盘配合手压式吸水器使用，可以对托盘中的水份进行重复利用，手压式吸水器将托盘中的水抽出由二号水管排出至凹槽中，并且有凹槽中的通孔流向箱体内部的种植盒对韭菜进行灌溉，大大的提高了韭菜种植箱的实用性。

附图说明

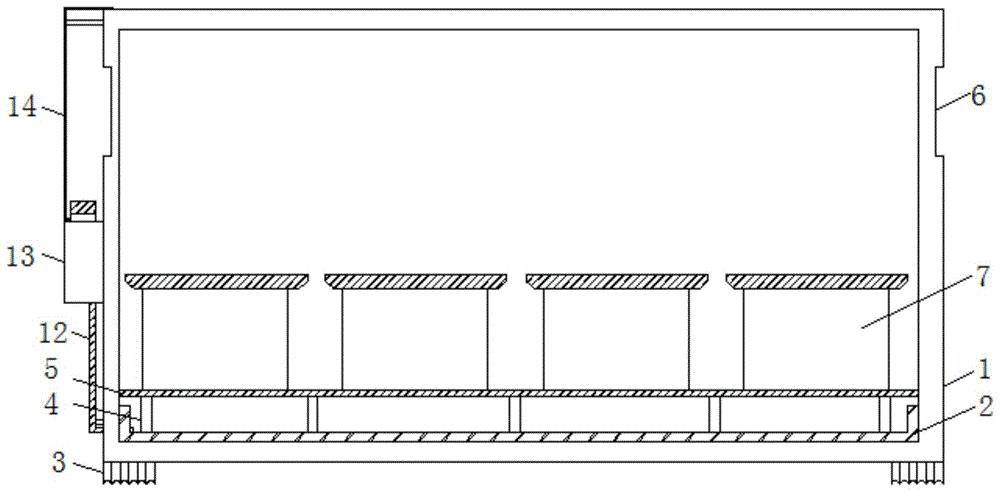

图1为本实用新型整体结构示意图；

图2为本实用新型俯视结构示意图；

图3为本实用新型种植盒底部结构示意图。

图中：1箱体、2托盘、3底脚、4固定柱、5支撑板、6提手槽、7种植盒、8上盖、9通孔、10凹槽、11排水孔、12一号水管、13手压式吸水器、14二号水管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种韭菜种植箱，包括箱体1和上盖8，所述上盖8位于箱体1上端且可拆卸连接，所述箱体1底部设置有托盘2，所述托盘2上端设置有固定柱4，所述固定柱4上端固定连接有支撑板5，所述支撑板5上端放置有种植盒7，所述上盖8上端表面设置有凹槽10，所述凹槽10底部设置有通孔9，所述箱体1一侧固定连接有手压式吸水器13，所述手压式吸水器13上端通过二号水管14与凹槽10连通，所述手压式吸水器13下端通过一号水管12与托盘2连通，所述箱体1两侧均设置有提手槽6，所述箱体1底部固定固定连接有底脚3。

进一步的，所述种植盒7具体数量设置有四组且种植盒7底部设置有排水孔11，四组种植盒7可以对不同品种的韭菜进行分类种植，而排水孔11便于将种植盒7中多余的水份排出，避免根部腐烂问题。

进一步的，所述上盖8为透明材质制成的上盖，便于韭菜吸收阳光。

进一步的，所述一号水管12与二号水管14外侧均通过卡箍件与箱体1固定连接，所述一号水管12一端固定连接有过滤网，卡箍可以对一号水管12和二号水管14进行固定，而过滤网避免托盘中的污泥吸入一号水管12中造成按压式吸水器13堵塞问题。

进一步的，所述支撑板5为表面设置有若干网孔的支撑板，方便了种植盒7中的水份由支撑板5流向托盘2中。

具体的，使用时，将种植盒7从箱体1中抽出，然后种植韭菜，四组种植盒7可以对不同品种的韭菜进行分类种植，在对韭菜浇水时，将灌溉水倒入至凹槽10中，而灌溉水由通孔9流向种植盒7对韭菜进行滴管，而在对韭菜进行浇水灌溉时，水份被土壤吸收，而多余的水份由种植盒7底部的排水孔11流入至托盘2中进行储存，从而避免了韭菜在水中浸泡而导致根部腐烂问题，从而提高韭菜的产量，并且托盘2配合手压式吸水器13使用，可以对托盘2中的水份进行重复利用，手压式吸水器13将托盘中的水抽出由二号水管14排出至凹槽10中，而一号水管12一端的过滤网可以对污泥进行阻隔，避免吸入至手压式吸水器13中，并且有凹槽10中的通孔9流向箱体1内部的种植盒7对韭菜进行灌溉，大大的提高了韭菜种植箱的实用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
