一种日光温室的除尘装置的制作方法

本实用新型涉及日光温室技术领域，特别是一种日光温室的除尘装置。

背景技术：

目前，日光温室因其具有良好的保温性能，在农业种植，特别是蔬菜和育苗等领域得到广泛的应用。但是日光温室在使用时常会遭受风沙天气，导致日光温室上的薄膜表面覆盖较大的沙土或浮沉以及其他杂质等，使薄膜变得模糊、不清晰，降低了薄膜的采光率，使得日光温室内种植的植物得不到充足的光照，导致植物的生长受到制约。

目前大多是通过人力冲洗的方式进行清洗日光温室上的杂质和尘土，工作效率低，且清洗效果不理想，而且还浪费大量的水资源，因此，开发一种新的日光温室的除尘装置是目前亟需解决的问题。

技术实现要素：

本实用新型的目的就是为了解决现有技术中日光温室的除尘装置的清洗效果不理想，使植物得不到充足光照且工作效率低的问题。

本实用新型的具体方案是：

设计一种日光温室的除尘装置，包括设置在日光温室外围四周的围栏和设置在围栏两端的中心位置处的固定杆，所述日光温室的顶面呈弧形，固定杆的高度大于日光温室的高度，在两个固定杆的顶部之间设有喷淋机构和除尘机构，所述喷淋机构平行设置在除尘机构的上方；

所述喷淋机构包括安装在固定杆顶部的出水管道和均匀安装在出水管道底部的高压喷嘴，所述出水管道的一端与连接有外部水源的抽水管相接；

所述除尘机构包括与所述日光温室顶部外壁相接触的弧形刷，在所述弧形刷的顶部中心位置处安装有滑块，在所述滑块上设有螺纹孔，在所述螺纹孔内穿设有与其转动配合的丝杠，所述丝杠的两端转动安装在两侧的所述固定杆上，在其中一个固定杆上设有电机仓，在电机仓内安装有驱动电机，所述驱动电机的输出轴与丝杠对应连接。

优选的，所述围栏与所述日光温室侧壁之间的距离为20-30公分，且所述日光温室的高度为所述围栏的高度的8-10倍。

优选的，在所述日光温室的两侧面底部并沿其长度方向分别设置有上部开口的集水槽，在与所述集水槽相邻位置处的日光温室侧壁上开设有通风进水孔。

优选的，所述集水槽的外壁与所述日光温室的侧壁之间呈45°-70°夹角。

优选的，在所述抽水管上安装有阀门。

优选的，所述弧形刷包括与日光温室顶部弧度相匹配的支撑杆、套装在支撑杆外壁上的海绵筒和设置在海绵筒外壁的柔性刷头。

优选的，在所述出水管道的外壁上套装有使高压喷嘴穿过的套筒，且所述套筒为防腐防晒材质制成。

优选的，所述丝杠和滑块为防腐防锈材质。

优选的，所述丝杠的一端通过轴承转动安装在一侧的固定杆上，另一端通过联轴器与驱动电机的输出轴相连。

本实用新型的有益效果在于：

1.本实用新型通过在日光温室的顶部设置喷淋机构，通过出水管道底部的高压喷嘴向日光温室的顶部喷洒水，能使灰尘杂质直接被冲洗掉，增强清洁效果，加强日光温室的透光性。

2.本实用新型通过在喷淋机构的下方设置除尘机构，用水对日光温室进行冲洗的同时，除尘机构在丝杠的带动下沿丝杠对日光温室的外壁进行除尘清洁，增强日光温室的透光性，使室内植物更好的进行光合作用，促进植物快速生长。

3.本实用新型通过设置集水槽以及通风进水孔，能将日光温室顶部流下来的水收集并经过通风进水孔流入日光温室内，对室内的植物进行灌溉，循环利用水资源，同时将集水槽与日光温室设置45°-70°的夹角，可以更好的将日光温室顶部流下来的水进行收集防止，一经流下来直接溢出，而且也保证的日光温室内植物的通风效果。

附图说明

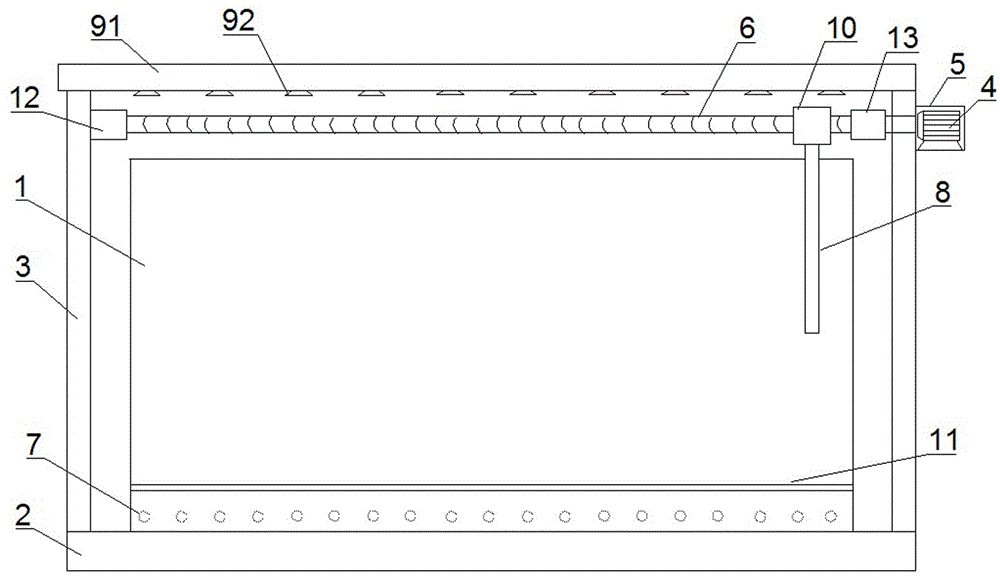

图1是本实用新型结构的整体结构示意图；

图2是本实用新型的侧视结构示意图；

图中标号为：1日光温室，2围栏，3固定杆，4驱动电机，5电机仓，6丝杠，7通风进水孔，8弧形刷，81海绵筒，82刷头，91出水管道，92高压喷嘴，10滑块，11集水槽，12轴承。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

一种日光温室的除尘装置，如图1至图2，包括设置在日光温室1外围四周的围栏2和设置在围栏2两端的中心位置处的固定杆3，日光温室1顶面呈弧形，且固定杆3的高度大于日光温室1的高度，在两个固定杆3的顶部之间设有喷淋机构和除尘机构，喷淋机构平行设置在除尘机构的上方；日光温室1顶部的两侧以中部为中心对称设置，顶部用于透光，且灰尘杂质一般落在顶部，而且顶部较高不易清洗，因此在顶部设置设置喷淋机构和除尘机构。

喷淋机构包括安装在固定杆3顶部的出水管道91和均匀安装在出水管道91底部的高压喷嘴92，出水管道91的一端与连接有外部水源的抽水管相接，设置高压喷嘴92可以增大水压，使水可以高压冲洗日光温室1顶部，然后顺两侧向下流；

除尘机构包括与日光温室1顶部外壁相接触的弧形刷8，在弧形刷8的顶部中心位置处安装有滑块10，在滑块10上设有螺纹孔，在螺纹孔内穿设有与其转动配合的丝杠6，丝杠6的两端转动安装在两侧的固定杆3上，在其中一个固定杆3上设有电机仓5，在电机仓5内安装有驱动电机4，驱动电机4的输出轴与丝杠6对应连接，当水从顶部喷出流至日光温室的外壁时，同时打开驱动电机4带动丝杠6转动，并带动螺纹套装在丝杠6上的滑块10移动，从而带动与滑块10连接的弧形刷8移动，且弧形刷8沿丝杠6在日光温室1的长度方向上移动进行对日光温室1的顶部除尘擦洗。

围栏2与日光温室1侧壁之间的距离为20-30公分，且围栏2的高度为日光温室1的高度的8-10倍，围栏可以对日光温室1起到防护做的作用，限定围栏2的高度和距离日光温室1的距离是为了防止围栏2影响日光温室1的透光性。

在日光温室1的两侧面底部并沿其长度方向分别设置有上部开口的集水槽11，在与集水槽11相邻位置处的日光温室1侧壁上开设有通风进水孔7，集水槽11可以将除尘清洗时，顺日光温室1的两侧留下来的水通过通风进水孔7进入日光温室1，可以对种植的植物进行灌溉浇水，使水资源循环利用避免浪费。

集水槽11的外壁与日光温室1的侧壁之间呈45°~70°夹角，可以防止从日光温室1顶部流下来的水直接溢出的同时，还能保证两侧的通风进水孔7的通风效果，使日光温室1内的植物进行光合作用后，释放的二氧化碳可以通过通风进水孔7排放至室外。

在抽水管上安装有阀门，可以控制水源的打开或关闭。

弧形刷8包括与日光温室1顶部弧度相匹配的支撑杆、套装在支撑杆外壁上的海绵筒81和设置在海绵筒81外壁的柔性刷头82，防止清洁除尘时对日光温室1的外壁刮擦损坏。

在出水管道91的外壁上套装有使高压喷嘴92穿过的套筒，且套筒为防腐防晒材质制成，保护出水管道91，增加其使用寿命。

丝杠6和滑块10为防腐防锈材质，防止经常受潮生锈腐蚀。

丝杠6的一端通过轴承12转动安装在一侧的固定杆上，另一端通过联轴器与驱动电机4的输出轴相连。

本实用新型的工作方式为：除尘时，先打开抽水管上的水阀，水从出水管道91的高压喷嘴92喷出，对日光温室1的顶部喷洗，同时打开驱动电机4带动丝杠6转动，并带动螺纹套装在丝杠6上的滑块10移动，从而带动与滑块10连接的弧形刷8移动，且弧形刷8沿丝杠6在日光温室的长度方向上移动进行对日光温室的顶部除尘擦洗；与此同时，沿日光温室1的外壁流向其底部的水进入集水槽11，并通过通风进水孔7进入日光温室1内，对植物进行灌溉，循坏利用水资源。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
