一种便于组装的钢结构支撑梁的制作方法

本实用新型属于支撑梁技术领域，具体为一种便于组装的钢结构支撑梁。

背景技术：

在进行搭建蔬果大棚的过程中，会用到一些钢结构的支撑梁来对大棚进行搭建，从而为蔬果的生长提供一个场所。

但一般的支撑梁在使用的时候存在一定的弊端，首先，一般的装置在使用的时候，会因为支撑梁体积较大，不便工作人员进行安装，没有实现更好的结构连接方式，不仅为工作人员的体力带来较大的消耗，还会使工作的速率下降，影响用户的使用；然后，传统的装置在使用的时候，在铺设雨布的时候，棚顶在不是光滑的情况下会对雨布带来一定的磨损，不便于用户的使用。

技术实现要素：

针对上述情况，为克服现有技术的缺陷，本实用新型提供一种便于组装的钢结构支撑梁，有效的解决了背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于组装的钢结构支撑梁，包括支撑板，所述支撑板上分别固定安装有底座，且底座内设置有撑杆，所述撑杆的上端活动连接有第一支撑架和第二支撑架，且第一支撑架和第二支撑架内部分别开设有第一螺槽，所述第一支撑架和第二支撑架之间设置有连接块，所述第一支撑架和第二支撑架的一端上均活动连接有转轴，且第一支撑架和第二支撑架均通过转轴活动连接在连接块的内部，所述第一支撑架和第二支撑架的另一端分别位于支撑板的两端。

优选的，所述支撑板的两端分别开设有通孔和第二螺槽，且通孔的内部设置有螺杆，所述第一支撑架和第二支撑架的一端分别通过螺杆固定在支撑板上。

优选的，所述第一支撑架的一侧固定安装有固定圆环，且固定圆环的内部固定连接有橡胶垫，所述固定圆环的弧度在度到之间。

优选的，所述固定圆环的弧度为度。

优选的，所述底座的内部开设有限位槽，且撑杆的一端位于限位槽内。

优选的，所述连接块的顶部外表面为光滑的平面。

与现有技术相比，本实用新型的有益效果是：

1)、本实用新型通过设置有第一支撑架、第二支撑架、螺杆、通孔等结构，能够在搭建的时候为工作人员的体力带来一定的节省，同时也大大的增加了工作速率，使整个支撑梁的稳定性较高，避免不牢固所带来的危害；

2)、通过设置有连接块、转轴，能够对第一支撑架和第二支撑架的的使用带来便捷，同时为大棚在铺设雨布的时候，通过连接块顶端是光滑的平面，不会为雨布带来刮蹭。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

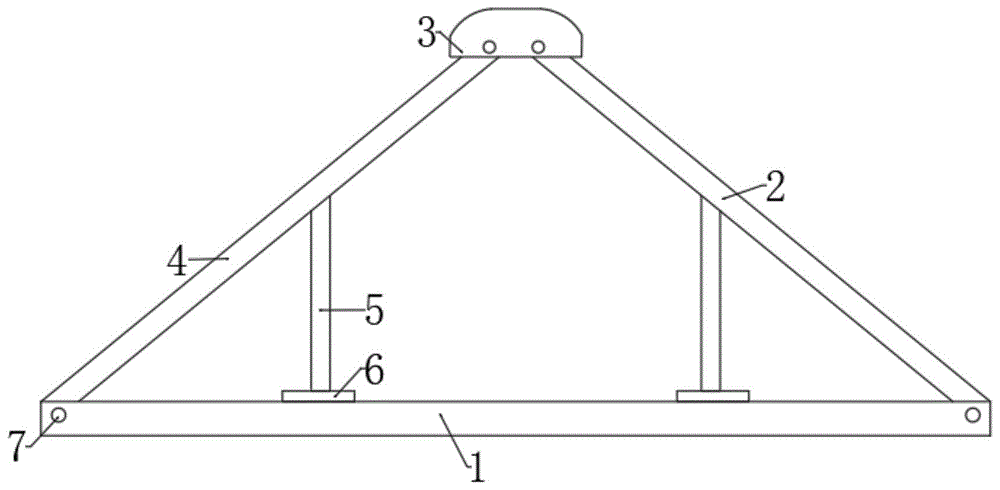

图1为本实用新型整体的结构示意图；

图2为本实用新型连接块内部的结构示意图；

图3为本实用新型撑杆与支撑架连接的结构示意图；

图4为本实用新型支撑架与支撑板连接的结构示意图；

图5为本实用新型图2中第一支撑架的a向视图。

图中：1、支撑板；2、第一支撑架；3、连接块；4、第二支撑架；5、撑杆；6、底座；7、螺杆；8、转轴；9、固定圆环；10、橡胶垫；11、第一螺槽；12、通孔；13、第二螺槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例；基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

由图1-5给出，本实用新型公开了一种便于组装的钢结构支撑梁，包括支撑板1，所述支撑板1上分别固定安装有底座6，且底座6内设置有撑杆5，所述撑杆5的上端活动连接有第一支撑架2和第二支撑架4，且第一支撑架2和第二支撑架4内部分别开设有第一螺槽11，所述第一支撑架2和第二支撑架4之间设置有连接块3，所述第一支撑架2和第二支撑架4的一端上均活动连接有转轴8，且第一支撑架2和第二支撑架4均通过转轴8活动连接在连接块3的内部，所述第一支撑架2和第二支撑架4的另一端分别位于支撑板1的两端。

所述支撑板1的两端分别开设有通孔12和第二螺槽13，且通孔12的内部设置有螺杆7，所述第一支撑架2和第二支撑架4的一端分别通过螺杆7固定在支撑板1上，第一支撑架2和第二支撑架4的一端能够活动安装在支撑板1的两端，且能够达到拆卸和调节角度的目的。

所述第一支撑架2的一侧固定安装有固定圆环9，且固定圆环9的内部固定连接有橡胶垫10，所述固定圆环9的弧度在190度到220之间，弧度小达不到固定得作用，弧度大且不能够把第二支撑架4固定在固定圆环9之中。

所述固定圆环9的弧度为200度，能够在收起第一支撑架2和第二支撑架4的时候，通过固定圆环9来固定第二支撑架4，令其与第一支撑架2固定在一块。

所述底座6的内部开设有限位槽，且撑杆5的一端位于限位槽内能够转动，且不会分离，达到支撑上端重量的目的。

所述连接块3的顶部外表面为光滑的平面，能够保护雨布的使用寿命，减少支撑梁对雨布带来的损害。

工作原理：工作时，工作人员首先通过将支撑板1固定到一定的位置上，将撑杆5分别通过螺纹转动，将其固定在将第一支撑架2和第二支撑架4上的第一螺槽11内，再将第一支撑架2和第二支撑架4的底端摆放在支撑板1的两端，将螺杆7插入通孔12在穿过第一支撑架2的内部，最后转动螺杆7将其固定在第二螺槽13内部。
