一种有关农业物联网的太阳能种植实验大棚的制作方法

本实用新型涉及一种实验大棚，涉及农业种植技术领域，特别是涉及一种有关农业物联网的太阳能种植实验大棚。

背景技术：

现有技术中，传统的农业种植大棚大多只具有防护的功能，或者一些农业大棚在其顶部设置有太阳能电池板，从而通过太阳能转换成电能，进而起到了节能的作用，然而当太阳能电池板设置在大棚顶部的时候则容易影响太阳能的光照，若是设置在侧边，则可能对于太阳能的吸收转换的效率造成影响，因此本实用新型提出一种有关农业物联网的太阳能种植实验大棚。

技术实现要素：

本实用新型需要解决的技术问题是提供一种有关农业物联网的太阳能种植实验大棚，具备的优点，解决了的问题。

为解决上述技术问题，本实用新型所采用的技术方案是：

一种有关农业物联网的太阳能种植实验大棚，包括大棚本体、底端板以及安装锥，所述底端板两两固定焊接在大棚本体的两底端，每块所述底端板的表面均活动插设有一对安装锥，所述大棚本体的两侧均设置有节能机构，所述节能机构下方的大棚本体的外侧上均设置有聚光机构，所述大棚本体的顶部设置有收集机构。

进一步的，所述节能机构包括太阳能电池板以及日光灯，所述日光灯与太阳能电池板之间电性连接，所述日光灯分布在大棚本体的内壁上，所述太阳能电池板设置有八块，所述太阳能电池板上靠近大棚本体的一侧均固定连接有支架，所述支架上靠近大棚本体的一端均可拆式连接在大棚本体表面的安装槽内。

进一步的，所述聚光机构包括焊接板，所述焊接板设置有八块，所述焊接板均对应设置在太阳能电池板下方的大棚本体的外侧，所述焊接板上靠近大棚本体的一端均与大棚本体之间固定连接，所述焊接板上远离大棚本体的一端上均活动插设有聚光板，所述聚光板均设置在太阳能电池板的外侧，所述聚光板上远离大棚本体的顶部一侧均固定连接有侧环，所述侧环下方的聚光板表面安装有铰链，所述铰链上活动连接有限位板，所述限位板上靠近焊接板的一端均卡接在焊接板表面的限位卡板上。

进一步的，所述收集机构包括凹槽，所述凹槽开设在大棚本体的顶部，所述凹槽的顶部两侧的大棚本体上均固定连接有滤网卡板，所述滤网卡板之间卡接有防尘滤网，所述凹槽的内底部固定连通有两根集水管，所述集水管以凹槽的中心轴对称设置，所述集水管的底端均穿过大棚本体与蓄水箱固定连通，所述蓄水箱上靠近底端板的一端均与底端板固定焊接。

进一步的，所述蓄水箱的底部一侧均固定连通有排水口，所述排水口的端口均螺纹连接有旋转扭盖。

进一步的，所述支架上靠近安装槽的一端上均活动插设有螺栓，所述螺栓均与安装槽内底部的螺纹槽螺纹连接。

由于采用了上述技术方案，本实用新型取得的技术进步是：

1、本实用新型通过设置有节能机构以及聚光机构，在白天时，可以通过太阳能电池板对太阳能进行收集，然而转换成电能进行使用，本装置中太阳能电池板设置在大棚本体的底部两侧，避免了因为太阳能板设置在大棚顶部从而影响光照的情况。

2、本实用新型提供一种有关农业物联网的太阳能种植实验大棚，通过聚光机构中的聚光板对太阳光进行聚拢，能够使得太阳能更大效率的照射在太阳能电池板上进行收集，收集机构则能够对下雨天时产生的雨水进行过滤收集，以备平时对农作物进行浇灌。

附图说明

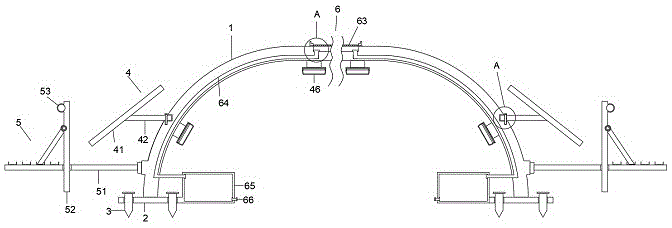

图1是本实用新型的结构示意图；

图2是本实用新型图1的a处放大图；

图3是本实用新型图1中聚光机构的局部放大图；

图4是本实用新型图1中b处放大图。

其中，1、大棚本体；2、底端板；3.安装锥；

4、节能机构；41、太阳能电池板；42、支架；43、安装槽；44、螺栓；45、螺纹槽；46、日光灯；

5、聚光机构；51、焊接板；52、聚光板；53、侧环；54、铰链；55、限位板；56、限位卡板；

6、收集机构；61、凹槽；62、滤网卡板；63、防尘滤网；64、集水管；65、蓄水箱；66、排水口。

具体实施方式

下面结合实施例对本实用新型做进一步详细说明：

如图1-4所示，本实用新型提供了一种有关农业物联网的太阳能种植实验大棚，包括大棚本体1、底端板2以及安装锥3，底端板2两两固定焊接在大棚本体1的两底端，每块底端板2的表面均活动插设有一对安装锥3，大棚本体1的两侧均设置有节能机构4，节能机构4下方的大棚本体1的外侧上均设置有聚光机构5，大棚本体1的顶部设置有收集机构6。

其中，节能机构4包括太阳能电池板41以及日光灯46，日光灯46与太阳能电池板41之间电性连接，日光灯46分布在大棚本体1的内壁上，太阳能电池板41设置有八块，太阳能电池板41上靠近大棚本体1的一侧均固定连接有支架42，支架42上靠近大棚本体1的一端均可拆式连接在大棚本体1表面的安装槽43内，在阴天时，利用太阳能电池板41转换的电能为日光灯46进行供电，从而通过日光灯46对农作物进行光照。

其中，聚光机构5包括焊接板51，焊接板51设置有八块，焊接板51均对应设置在太阳能电池板41下方的大棚本体1的外侧，焊接板51上靠近大棚本体1的一端均与大棚本体1之间固定连接，焊接板51上远离大棚本体1的一端上均活动插设有聚光板52，通过侧环53调节聚光板52的位置，使得聚光板52的高度高于太阳能电池板41最高一端的高度，在旋转限位板55，将限位板55对应卡入限位卡板56中，从而通过限位板55以及限位卡板56对聚光板52进行固定，利用聚光板52聚拢太阳光，聚光板52均设置在太阳能电池板41的外侧，聚光板52上远离大棚本体1的顶部一侧均固定连接有侧环53，侧环53下方的聚光板52表面安装有铰链54，铰链54上活动连接有限位板55，限位板55上靠近焊接板51的一端均卡接在焊接板51表面的限位卡板56上。

其中，收集机构6包括凹槽61，凹槽61开设在大棚本体1的顶部，凹槽61的顶部两侧的大棚本体1上均固定连接有滤网卡板62，滤网卡板62之间卡接有防尘滤网63，凹槽61的内底部固定连通有两根集水管64，集水管64以凹槽61的中心轴对称设置，集水管64的底端均穿过大棚本体1与蓄水箱65固定连通，蓄水箱65上靠近底端板2的一端均与底端板2固定焊接，当下雨天时，雨水经过防尘滤网63的过滤落入凹槽61，再由集水管64流入蓄水箱65内进行收集，以便于在干旱时通过蓄水箱65内收集的雨水进行浇灌。

其中，蓄水箱65的底部一侧均固定连通有排水口66，排水口66的端口均螺纹连接有旋转扭盖。

其中，支架42上靠近安装槽43的一端上均活动插设有螺栓44，螺栓44均与安装槽43内底部的螺纹槽45螺纹连接。

工作原理：装置使用时，首先将装置移动到指定位置，在将安装锥3插入底端板2上，用力敲打安装锥3，使得安装锥3插入地面并且保持固定，进而固定住底端板2以及大棚本体1，通过侧环53调节聚光板52的位置，使得聚光板52的高度高于太阳能电池板41最高一端的高度，在旋转限位板55，将限位板55对应卡入限位卡板56中，从而通过限位板55以及限位卡板56对聚光板52进行固定，利用聚光板52聚拢太阳光，当下雨天时，雨水经过防尘滤网63的过滤落入凹槽61，再由集水管64流入蓄水箱65内进行收集，以便于在干旱时通过蓄水箱65内收集的雨水进行浇灌，在阴天时，利用太阳能电池板41转换的电能为日光灯46进行供电，从而通过日光灯46对农作物进行光照。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
