穴盘播种机的制作方法

发布者:大鱼知产 点击: 发布时间:2021-04-02
穴盘播种机的制作方法

本申请涉及一种穴盘播种机,属于农用机械播种设备技术领域。



背景技术:

随着穴盘育苗技术的发展,穴盘技术发展迅速,但是工厂中使用的穴盘播种结构的真空气吸结构为一个整体的通风箱体,通风箱体的下方分布有吸种针,该类结构的穴盘播种机体积较大,质量较重,搬运不方便,结构较复杂,查看吸种针的吸种情况时,需要翻开整个通风箱体,操作不方便,工作效率较低,且劳动力成本较高,而且价格较贵,对小型育苗基地及个体农户购买成本较高。



技术实现要素:

为了解决上述问题,本申请提出了一种穴盘播种机,该穴盘播种机体积小,质量轻便,结构简单,搬运灵活,可直接通过吸种结构的顶部直接查看吸种针的吸种情况,提高了使用者的播种效率,降低了劳动成本。

本申请提供了一种穴盘播种机,该穴盘播种机包括:

吸种结构,所述吸种结构包括:

若干第一通风管道,所述第一通风管道设置在同一平面上,且第一通风管道间隔设置;和

第二通风管道,用于连通所述第一通风管道,所述第一通风管道或第二通风管道设有通风口;和

若干吸种针,所述吸种针设在第一通风管道形成的平面的同一侧,且至少固定在第一通风管道上,所述吸种针内沿其长度方向设有气体通道,所述气体通道连通第一通风管道和外界大气;

调压结构,所述调压结构与所述通风口相连,用于调节第一通风管道和第二通风管道内的气压。

可选地,所述第一通风管道平行设置,且第一通风管道之间等间距设置。

可选地,所述吸种针固定在第一通风管道上,且每个第一通风管道设置的吸种针数量相同,且每个第一通风管道上的吸种针均匀分布。

可选地,所述吸种结构包括6-10个第一通风管道。

可选地,包括两个第二通风管道,所述第二通风管道分别设在第一通风管道的两端,所述第二通风管道的侧壁与所述第一通风管道的端部相连。

可选地,所述吸种针与第一通风管道可拆卸连接。

可选地,所述吸种针和第一通风管道之间设有乳胶管,所述乳胶管的一端焊接在第一通风管道上,另一端插接所述吸种针。

可选地,所述调压结构为一抽风机,所述抽风机包括第一控制阀和第二控制阀,所述第一控制阀外接在抽风机的连接管上,第二控制阀设在第一控制阀和抽风机之间的连接管上。

可选地,所述第二通风管道的端部向外延伸形成把手,所述把手和吸针管分别设在第一通风管道形成的平面的两侧。

可选地,所述通风口设在所述把手的端部。

本申请能产生的有益效果包括但不限于:

1.本申请所提供的穴盘播种机,具有体积小,质量轻,结构简单,搬运灵活,可直接通过吸种结构的顶部直接查看吸种针的吸种情况,降低了劳动成本,提高了工作效率。

2.本申请所提供的穴盘播种机,第一通风管道之间间隔设置,即减轻了吸盘结构本身的质量,又方便通过第一通风管道之间的间隙观察吸种针吸种的情况,同时通风管道的体积较小,在调压结构的作用下容易形成负压,提高吸种率。

附图说明

此处所说明的附图用来提供对本申请的进一步理解,构成本申请的一部分,本申请的示意性实施例及其说明用于解释本申请,并不构成对本申请的不当限定。在附图中:

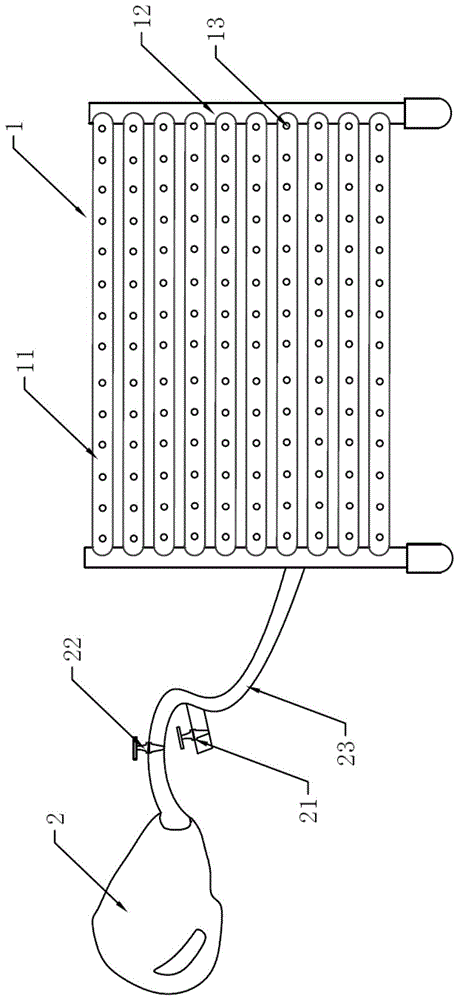

图1为本申请实施例涉及的穴盘播种机仰视图;

图2为本申请实施例涉及的穴盘播种机侧视图;

图3是图2中a的放大结构图。

部件和附图标记列表:

1、吸种结构,11、第一通风管道,12、第二通风管道,13、吸种针,14、乳胶管,15、通风口,16、把手,

2、抽风机,21、第一控制阀,22、第二控制阀,23、连接管。

具体实施方式

为了更清楚的阐释本申请的整体构思,下面结合说明书附图以示例的方式进行详细说明。

为了能够更清楚地理解本申请的上述目的、特征和优点,下面结合附图和具体实施方式对本申请进行进一步的详细描述。需要说明的是,在不冲突的情况下,本申请的实施例及实施例中的特征可以相互组合。

本实施例提供了一种穴盘播种机,如图1和图2所示,该穴盘播种机包括有吸种结构1,吸种结构1包括若干个第一通风管道11和第二通风管道12,第一通风管道11设置在同一个平面上,且第一通风管道11之间间隔设置,第二通风管道12用于连通第一通风管道11,第一通风管道11形成的平面的一侧设有若干吸种针13,吸种针13固定在第一通风管道11上,且吸种针13垂直于第一通风管道11形成的平面设置,吸种针12的长度方向设有气体通道,该气体通道连通第一通风管道11和外界大气,第一通风管道11或第二通风管道12设有通风口15,通风口15连接有一调压结构,调压结构能够吸取第一通风管道11和第二通风管道12内的气体,使得第一通风管道11和第二通风管道12内形成负压,进而通过吸种针13吸取种子。

第一通风管道11之间间隔设置,使得操作者能够透过第一通风管道11之间的间隔直接查看吸种针13的吸种情况,同时间隔设置也节省了制备吸种结构1的原材料,进而降低了吸种结构1的重量,使其变的更加轻便,第一通风管道11和第二通风管道12内部的通风腔相对背景技术中整体的通风箱体的容纳体积较小,风力相对集中,易形成负压,且形成的负压相对稳定,进而提高吸种率,同时能够保证吸种结构1在搬运转移过程中种子不掉落,吸种针在释放种子的时候,风力相对集中,容易释放。

优选地,参考图1,第一通风管道11之间平行设置,且设在同一平面上,同时第一通风管道11之间等间距设置。该设置使得穴盘播种机播种时能够保证每个被播下的种子受到的释放力、插入育苗养料中的深度相同,进而使得播下的种子分布更加均匀,进而为后期育苗提供良好的分布空间。

参考图1,吸种针13固定在第一通风管道11上,且每个第一通风管道11设置的吸种针13数量相同,同时每个第一通风管道11上的吸种针13均匀分布。在操作播种时,通过操作第一通风管道11,能够为播种提供导向作用,能够提高每行育苗的对齐率,进一步为后期育苗提供良好的分布空间。

参考图1,吸种结构1包括6-10个第一通风管道11,在本实施方式中,设置10个第一通风管道11,第一通风管道11之间的距离及长度,可根据实际操作进行设置,第一通风管道11设置的数量较多时,可提高播种的效率,第一通风管道11设置的数量较少时,能够适配育苗基地边角处较小空间的播种。

参考图1,在第一通风管道11的两端分别设置一个第二通风管道12,第二通风管道12的侧壁与第一通风管道11的端部相连。第二通风管道12不仅能够连通第一通风管道11,还能方便使用者的握持,在搬运时保持吸种结构1整体的平衡。第二通风管道12并不限于该类结构也可以为其它形式的结构,只要能够实现第一通风管道11之间连通,且不影响第一通风管道11的吸种或播种即可。

参考图3,吸种针13与第一通风管道11可拆卸连接。吸种针13和第一通风管道11之间设有乳胶管14,乳胶管14的一端焊接在第一通风管道11上,另一端插接吸种针13。吸种针13与乳胶管14相连通的一端为标准连接端,乳胶管14与吸种针13相插接,当吸种针13被损坏时能够实现吸种针13的快速更换,同时通过更换不同径向尺寸的气体通道的吸种针13,能够吸取不同的种子,以提高吸种结构1的适配性。

在一种实施方式中,参考图1,调压结构为一抽风机2,抽风机2包括第一控制阀21和第二控制阀22,第一控制阀21外接在抽风机2的连接管23上,第二控制阀22设在第一控制阀21和抽风机2之间的连接管23上。当穴盘播种机处于使用状态时,抽风机2通电工作,第一控制阀21关闭,第二控制阀22打开,使得第一通风管道11和第二通风管道12处于负压状态;当穴盘播种机处于未使用状态时,抽风机2断电第一控制21处于打开状态,第二控制阀22处于关闭状态,使得第一通风管道11和第二通风管道12处常压状态。

参考图2,第二通风管道12的端部向外延伸形成把手12,把手12和吸种针13分别设在第一通风管道11形成的平面的两侧。把手16如此设置,能够方便使用者的握持,同时不影响吸种针13的吸种。

通风口15设在把手16的端部,使得抽风机2与把手16直接相连,方便使用者的对吸种针13的观察。

本说明书中的各个实施例均采用递进的方式描述,各个实施例之间相同相似的部分互相参见即可,每个实施例重点说明的都是与其他实施例的不同之处。尤其,对于系统实施例而言,由于其基本相似于方法实施例,所以描述的比较简单,相关之处参见方法实施例的部分说明即可。

以上所述仅为本申请的实施例而已,并不用于限制本申请。对于本领域技术人员来说,本申请可以有各种更改和变化。凡在本申请的精神和原理之内所作的任何修改、等同替换、改进等,均应包含在本申请的权利要求范围之内。
