一种林业育苗装置的制作方法

本实用新型涉及林业领域，具体为一种林业育苗装置。

背景技术：

林业育苗是指在苗圃、温床或温室里培育苗木幼苗，以备移植至土地里去栽种。

在对幼苗进行栽植时，需要将幼苗埋入培育土壤中，此过程中需要进行多次填土和多次按压的操作能够使幼苗更加稳定，不容易出现倒伏的情况，然而一些育苗装置大多是固定的容器，在进行多次填土按压时，育苗装置的侧壁会影响操作的进行，不满足使用需求，为此，我们设计一种林业育苗装置来解决上述问题。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型公开了一种林业育苗装置，以解决上述背景技术中提出的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种林业育苗装置，包括主支架，所述主支架上设有多个呈竖向均匀分布的培育箱，所述培育箱的两端均设有呈相对分布的支撑块，所述培育箱与支撑块滑动连接，所述支撑块与主支架固定连接，所述培育箱的底部活动卡接有与培育箱相适配的置土板，所述培育箱的顶部中心处固定连接有固定板，所述固定板上开设有螺孔，所述置土板的顶部转动连接有螺杆，所述螺杆螺纹连接在螺孔内部，所述螺杆的顶部固定连接有旋钮。

优选的，所述培育箱的两侧均固定连接有滑块，所述支撑块靠近培育箱的一侧开设有滑槽，所述滑块滑动卡接在滑槽内部。

优选的，所述滑块为扁平长方体形状，所述滑槽的横截面为矩形，所述滑块与滑槽相适配。

优选的，所述滑块的上表面开设有第一卡槽和第二卡槽，所述支撑块的上表面嵌设有卡箱，所述卡箱的底面开设有放置孔位，所述放置孔位与滑槽相连通，所述卡箱的内顶壁固定连接有固定杆，所述固定杆的外表面活动套接有弹簧，所述固定杆的底部活动套接有卡头，所述卡头与第一卡槽相适配且活动插接在第一卡槽内部。

优选的，所述弹簧的一端与卡箱相抵，所述弹簧的另一端与卡头相抵，所述弹簧为收缩状态。

优选的，所述置土板上开设有通孔，所述通孔的数量设为多个且呈阵列分布。

优选的，所述卡头的底部为半球形，所述第一卡槽位于滑块上表面的一端，所述第二卡槽位于滑块上表面的另一端，所述第一卡槽与第二卡槽的大小形状相同。

本实用新型公开了一种林业育苗装置，其具备的有益效果如下：

1、该林业育苗装置设有置土板、固定板、螺杆和旋钮，对幼苗进行栽植时，通过转动旋钮调节置土板至靠近培育箱开口处，覆盖土壤对幼苗进行按压，由于置土板距离培育箱开口较近，培育箱侧壁对填土按压的影响大大减小，再使置土板下降，覆盖土壤并压紧，如此多次操作完成幼苗的栽植，使幼苗不容易出现倒伏的情况。

2、该林业育苗装置通过向前部滑动培育箱，使得卡头从第一卡槽内滑出并卡入第二卡槽内部，此时培育箱被拉出一定距离，方便栽植者对培育箱上的幼苗进行修剪，向背部推动培育箱，使得卡头从第二卡槽内滑出并卡入第一卡槽内部，完成培育箱的复位，结构合理，具有一定的实用性。

附图说明

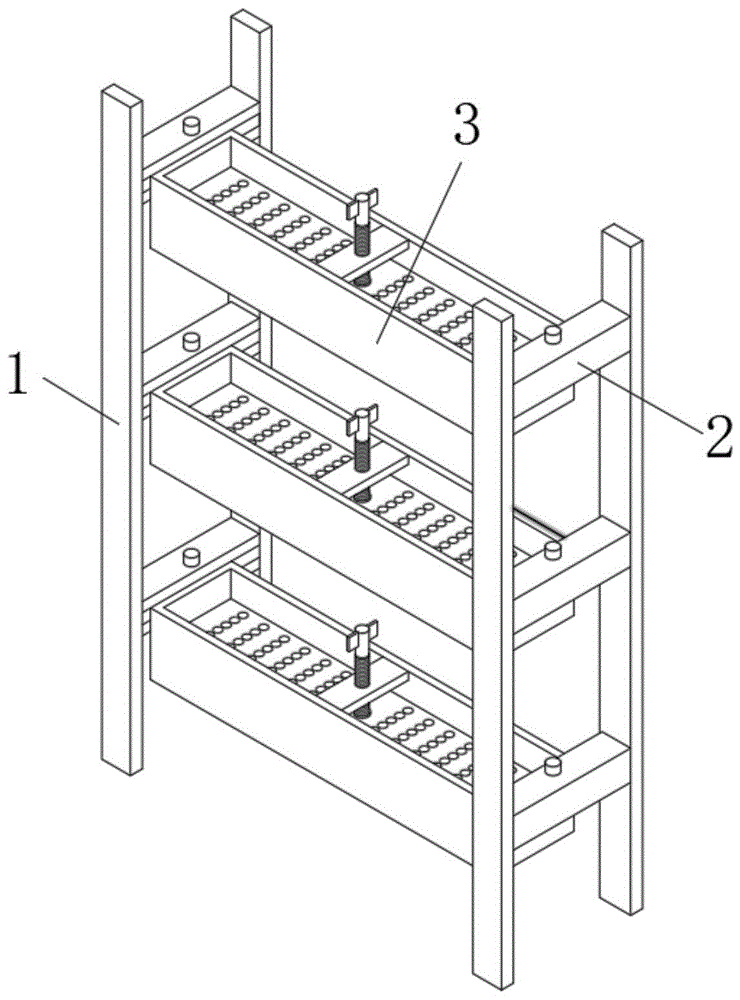

图1为本实用新型的整体结构示意图；

图2为本实用新型的培育箱与支撑块的连接结构示意图；

图3为本实用新型的置土板与培育箱的连接结构示意图；

图4为本实用新型的卡头与卡箱的连接结构示意图。

图中：1、主支架；2、支撑块；201、滑槽；3、培育箱；4、置土板；401、通孔；5、固定板；501、螺孔；6、螺杆；7、旋钮；8、滑块；801、第一卡槽；802、第二卡槽；9、卡箱；901、放置孔位；10、固定杆；11、弹簧；12、卡头。

具体实施方式

本实用新型实施例提供一种林业育苗装置，如图1-4所示，包括主支架1，主支架1上设有多个呈竖向均匀分布的培育箱3，培育箱3的两端均设有呈相对分布的支撑块2，培育箱3与支撑块2滑动连接，支撑块2与主支架1固定连接，培育箱3的底部活动卡接有与培育箱3相适配的置土板4，培育箱3的顶部中心处固定连接有固定板5，固定板5上开设有螺孔501，置土板4的顶部转动连接有螺杆6，螺杆6螺纹连接在螺孔501内部，螺杆6的顶部固定连接有旋钮7，通过转动旋钮7调节置土板4的高度，方便多次覆盖土壤和多次压紧的操作，使幼苗不容易出现倒伏的情况。

培育箱3的两侧均固定连接有滑块8，支撑块2靠近培育箱3的一侧开设有滑槽201，滑块8滑动卡接在滑槽201内部，使得培育箱3能够进行滑动，从而可以调节培育箱3的位置，滑块8为扁平长方体形状，滑槽201的横截面为矩形，滑块8与滑槽201相适配。

滑块8的上表面开设有第一卡槽801和第二卡槽802，支撑块2的上表面嵌设有卡箱9，卡箱9的底面开设有放置孔位901，放置孔位901与滑槽201相连通，卡箱9的内顶壁固定连接有固定杆10，固定杆10的外表面活动套接有弹簧11，固定杆10的底部活动套接有卡头12，卡头12与第一卡槽801相适配且活动插接在第一卡槽801内部，弹簧11的一端与卡箱9相抵，弹簧11的另一端与卡头12相抵，弹簧11为收缩状态，弹簧11可以对卡头12挤压，使得卡头12被压紧在第一卡槽801和第二卡槽802内部，卡头12卡入第一卡槽801或第二卡槽802时，卡头12对滑块8进行限位，使得滑块8不容易滑动，用力滑动滑块8时，可以卡头12从第一卡槽801或第二卡槽802内部滑出。

卡头12的底部为半球形，第一卡槽801位于滑块8上表面的一端，第二卡槽802位于滑块8上表面的另一端，第一卡槽801与第二卡槽802的大小形状相同，滑动培育箱3使得卡头12从第一卡槽801内滑出并卡入第二卡槽802内部，此时培育箱3被拉出一定距离，方便栽植者对培育箱3上的幼苗进行修剪。

置土板4上开设有通孔401，通孔401的数量设为多个且呈阵列分布，通孔401可以透水，防止幼苗根部腐烂。

实施方式具体为：转动旋钮7，旋钮7转动带动螺杆6转动，螺杆6在螺孔501内螺旋上升，由于培育箱3本身不可转动，因此螺杆6可以带动置土板4向上滑动，从而调整置土板4的高度，对幼苗进行栽植时可以先调节置土板4至靠近培育箱3开口处，覆盖土壤对幼苗进行按压，由于置土板4距离培育箱3开口较近，培育箱3侧壁对填土按压的影响大大减小，再使置土板4下降，覆盖土壤并压紧，如此多次操作完成幼苗的栽植，使幼苗不容易出现倒伏的情况。

通过向前部滑动培育箱3，使得卡头12从第一卡槽801内滑出，同时卡头12与滑块8的上表面相抵且对弹簧11进行挤压，当第二卡槽802滑动至卡头12处时，弹簧11对卡头12挤压使得卡头12卡入第二卡槽802内部，此时培育箱3被拉出一定距离，方便栽植者对培育箱3上的幼苗进行修剪，向背部推动培育箱3，使得卡头12从第二卡槽802内滑出，同时卡头12与滑块8的上表面相抵且对弹簧11进行挤压，当第一卡槽801滑动至卡头12处时，弹簧11对卡头12挤压使得卡头12卡入第一卡槽801内部，完成培育箱3的复位，结构合理，具有一定的实用性。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
