一种钢结构车库用绿化及雨水排水处理装置的制作方法

本实用新型涉及一种钢结构车库用绿化及雨水排水处理装置，属于车库绿化技术领域。

背景技术：

在随着经济的发展，人们对生活质量要求的提高，环境在人们心中的地位越来越重要。日益增长的汽车数量，使得停车行业也得到飞速的发展。传统钢结构车库往往很难将停车与绿化很好的结合，并且绿化的过程中雨水和排水问题也没有很好的解决，因此，需要开发一种新型的钢结构车库用绿化及雨水排水处理装置。

技术实现要素：

本实用新型的目的在于克服现有技术中存在的不足，提供一种钢结构车库用绿化及雨水排水处理装置，其能够解决钢结构车库的绿化灌溉及雨水排水处理收集，具有环保，水能源再利用，面积可调节的优点。

按照本实用新型提供的技术方案：一种钢结构车库用绿化及雨水排水处理装置，包括悬挂横梁、悬挂框架、绿化篮、灌溉装置、湿度检测器、滤水装置、和过滤板，所述悬挂框架安装在悬挂横梁上；所述悬挂框架内放置绿化篮，绿化篮内的底部设置过滤板，绿化篮内的过滤板上方用以放置泥土及绿化植被，绿化篮的底端出口设置滤水装置；所述绿化篮的上方设置灌溉装置，灌溉装置与放置在泥土中的湿度检测器相配合。

进一步地，所述悬挂框架的底部设置肋板，肋板与悬挂横梁焊接固定。

进一步地，所述悬挂框架与悬挂横梁螺接。

进一步地，所述悬挂框架的中部和下部分别安装悬挂横梁。

进一步地，安装在悬挂框架上的悬挂横梁的位置和数量能够进行调整。

本实用新型与现有技术相比，具有如下优点：

（1）将绿化结合到钢结构车库上，能够有效的解决停车和绿化相矛盾的问题。

（2）位于底部的排水雨水收集装置能够过滤掉泥土等杂物，防止管道堵塞，收集的雨水进入车库雨水收集系统，用于车库自动洗车和绿化灌溉。

（3）具有环保，水能源再利用，面积可调节的优点。

附图说明

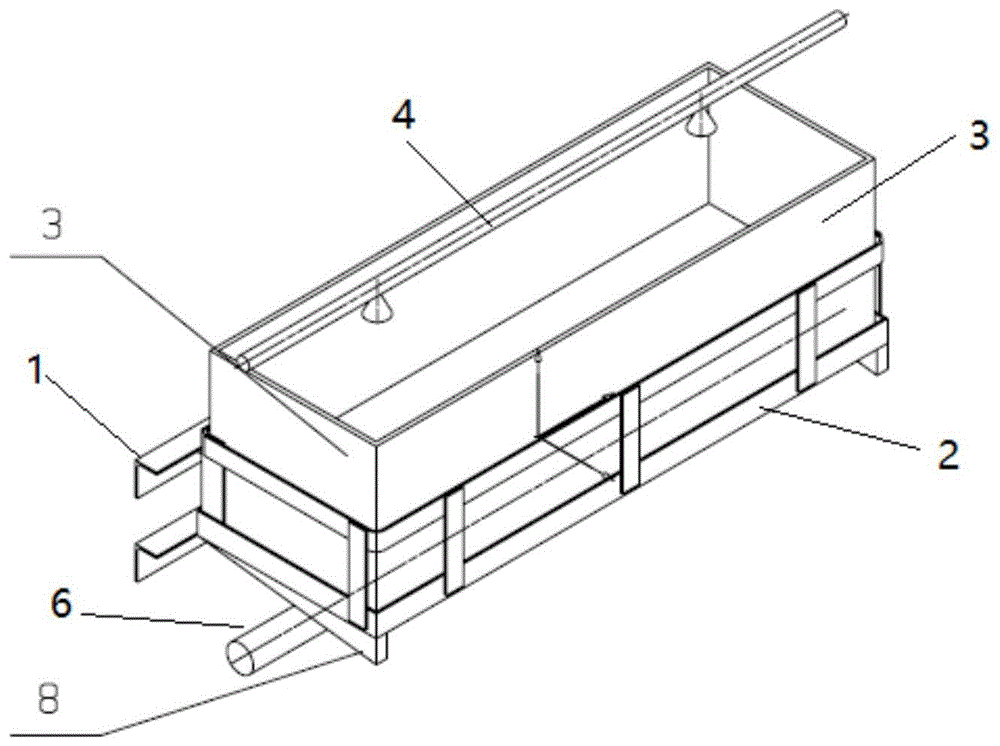

图1为本实用新型的立体图。

图2为本实用新型的正视图。

图3为本实用新型的剖视图。

附图标记说明：1-悬挂横梁、2-悬挂框架、3-绿化篮、4-灌溉装置、5-湿度检测器、6-滤水装置、7-过滤板、8-肋板。

具体实施方式

下面结合具体附图对本实用新型作进一步说明。

如图1、图2和图3所示，一种钢结构车库用绿化及雨水排水处理装置，包括悬挂横梁1、悬挂框架2、绿化篮3、灌溉装置4、湿度检测器5、滤水装置6、和过滤板7，所述悬挂框架2安装在悬挂横梁1上，悬挂横梁1能够安装在钢结构车库的四周面上；所述悬挂框架2内放置绿化篮3，绿化篮3内的底部设置过滤板7，绿化篮3内的过滤板7上方用以放置泥土及绿化植被，绿化篮3的底端出口设置滤水装置6，用于将绿化部分多余的雨水进行过滤净化，通过排水口管道进入车库雨水收集系统，收集的雨水进入车库雨水收集系统，用于车库自动洗车和绿化灌溉。所述绿化篮3的上方设置灌溉装置4，灌溉装置4与放置在泥土中的湿度检测器5相配合。

所述悬挂框架2的底部设置肋板8，肋板8与悬挂横梁1焊接固定。

所述悬挂框架2与悬挂横梁1螺接。

所述悬挂框架2的中部和下部分别安装悬挂横梁1，安装在悬挂框架2上的悬挂横梁1的位置和数量能够进行调整。

单个绿化装置配有灌溉和排水雨水收集的功能，与车库整体的的灌溉系统及雨水收集装置。外悬挂在车库的四周，用于车库四周的任何形式绿化都在本发明的权利之内。

底部的滤水装置6使绿化篮3内多余的水会通过泥土进入过滤板9，后进入过滤管道，过滤掉泥土等杂物，防止管道堵塞。

可以理解的是，以上实施方式仅仅是为了说明本实用新型的原理而采用的示例性实施方式，然而本实用新型并不局限于此。对于本领域内的普通技术人员而言，在不脱离本实用新型的精神和实质的情况下，可以做出各种变型和改进，这些变型和改进也视为本实用新型的保护范围。
