360度视角景观展示墙装置的制作方法

本实用新型属于设施农业技术领域，具体涉及一种可自由组装、节约空间、节约用水、可多角度观景的360度视角景观展示墙装置。

背景技术：

现有的立体栽培墙体多为单面和双面，在墙体上只能形成一种或者两种景观图案，而且植物配置单一、图案的色彩比较单调。一种360度视角景观展示墙装置，由3面或3面以上的立体栽培墙体组合而成，在多面墙体上可形成一种拼接的景观图案，也可分别在每面墙体上形成一幅完整的景观图，它较现有的立体栽培墙体形成的景观更加多样化，图案的色彩也更加丰富。其次，360度视角景观展示墙装置在较小的土地面积上实现了更大面积的空中景观绿化，它真正实现了景观的立体化，更加充分利用了现有的三维空间，既节约了土地，又美化了环境。

技术实现要素：

针对以上现有技术的不足，本实用新型旨在提供一种360度视角景观展示墙装置，通过设置多组单面立体网格状栽培墙体的组合、海绵及带滴箭的灌溉装置，在结构上进行了优化，该景观展示墙装置在土地资源和水资源紧缺的情况下，在美化环境的同时又能够使节省土地资源、利用三维空间与节约水资源的运用充分体现。

本实用新型是通过以下技术方案来实现的：

一种360度视角景观展示墙装置，其包括多个单面栽培墙体、墙体支架和灌溉装置，所述单面栽培墙体包括墙面和网兜，所述墙面和网兜均为网格状结构，所述网兜设置在所述墙面的外侧，且多个所述网兜呈品字形与所述墙面固定连接为一体，每个所述网兜内均设置有种植钵体；所述墙体支架包括竖支架和横支架，所述竖支架设置在所述墙面的一端，相邻两个所述单面栽培墙体的边缘均通过所述竖支架固定连接，使多个所述单面栽培墙体围合成多面墙体；所述横支架横向设置在所述单面栽培墙体的中间位置，且所述横支架的两端均与所述竖支架垂直固定连接用以固定所述墙面；所述灌溉装置设置在所述多个单面栽培墙体围合后的中心位置，所述灌溉装置包括注水管、第一连接管、第二连接管和喷水管，所述注水管的底端垂直设置，所述注水管的顶端通过所述第一连接管与设置在单面栽培墙体顶部的所述第二连接管垂直固定连接；多根所述喷水管自上而下设置在所述单面栽培墙体上，每根所述第二连接管的底部通过多个阀门分别与多根喷水管的顶端固定连接，且多根所述喷水管均布设置在所述种植钵体所在的列上，所述喷水管上设置有多个喷水孔，所述喷水孔均对着所述种植钵体的方向。

优选地，所述网兜上的网格大小比所述单面栽培墙体上的网格小。

优选地，位于每排和每列上的网兜的间距均相同，且所述网兜的大小与所述种植钵体的大小相一致。

优选地，所述横支架和竖支架的数量均与所述单面栽培墙体的数量相同，且所述竖支架的高度和横支架的长度分别与所述单面栽培墙体的高度和宽度一致。

优选地，所述竖支架和横支架上均设置有孔，所述孔的间距等于所述单面栽培墙体上的网格的高度。

优选地，所述注水管的高度与所述单面栽培墙体的高度一致，所述第二连接管的长度与所述单面栽培墙体的宽度相同。

优选地，所述喷水管自所述种植钵体所在的第二列开始每间隔两列设置一根，每根所述喷水管的正面和侧面均开设有喷水孔且每根喷水管的喷幅为三列所述种植钵体。

优选地，正面和两侧面的所述喷水孔交替设置且每个喷水孔的高度均高于种植钵体的上边沿，正面的一个喷水孔对着喷水管所在列上相对应的一个种植钵体方向，两侧面的喷水孔分别对着相邻列上的两个种植钵体的方向，每个喷水孔处均连接有一根带滴箭的毛管，所述毛管头部的滴箭设置为两个。

优选地，每个所述种植钵体内基质的上表面均覆盖有一块海绵作为蓄水和保水层。

优选地，其特征在于，每个喷水孔处均连接有一根带滴箭的毛管，所述滴箭插入到相对应的所述种植钵体内进行滴灌。

与现有技术相比较，本实用新型的有益效果如下：

(1)360度视角景观展示墙装置由多个单面立体栽培墙体组合，既综合了现有立体墙体的优点，也借鉴了多面翻广告牌一体多用的特点，在减少土地占用的基础上实现了绿化面积翻倍的效果，同时也拓宽了观看景观的视野。

(2)滴灌装置的运用，首先节省了人力与时间的投入；其次根据植物对水的需求规律，做到了定量灌溉，较喷灌、微喷灌等灌溉方式减少了水分损失与蒸发，大大提高了水分利用率。

(3)蓄水、保水层的增加，即种植钵体表面海绵的覆盖增加了人工基质的蓄水量，减少了阳光直射时水分的蒸发。在植物需水时，也可及时释放出储存的水分供植物生长需要，大幅度提高了水分利用效率。

(4)尼龙绳网状墙体的运用，减轻了墙体重量，而且成本较低。不用时，整理简单，且便于存放。

附图说明

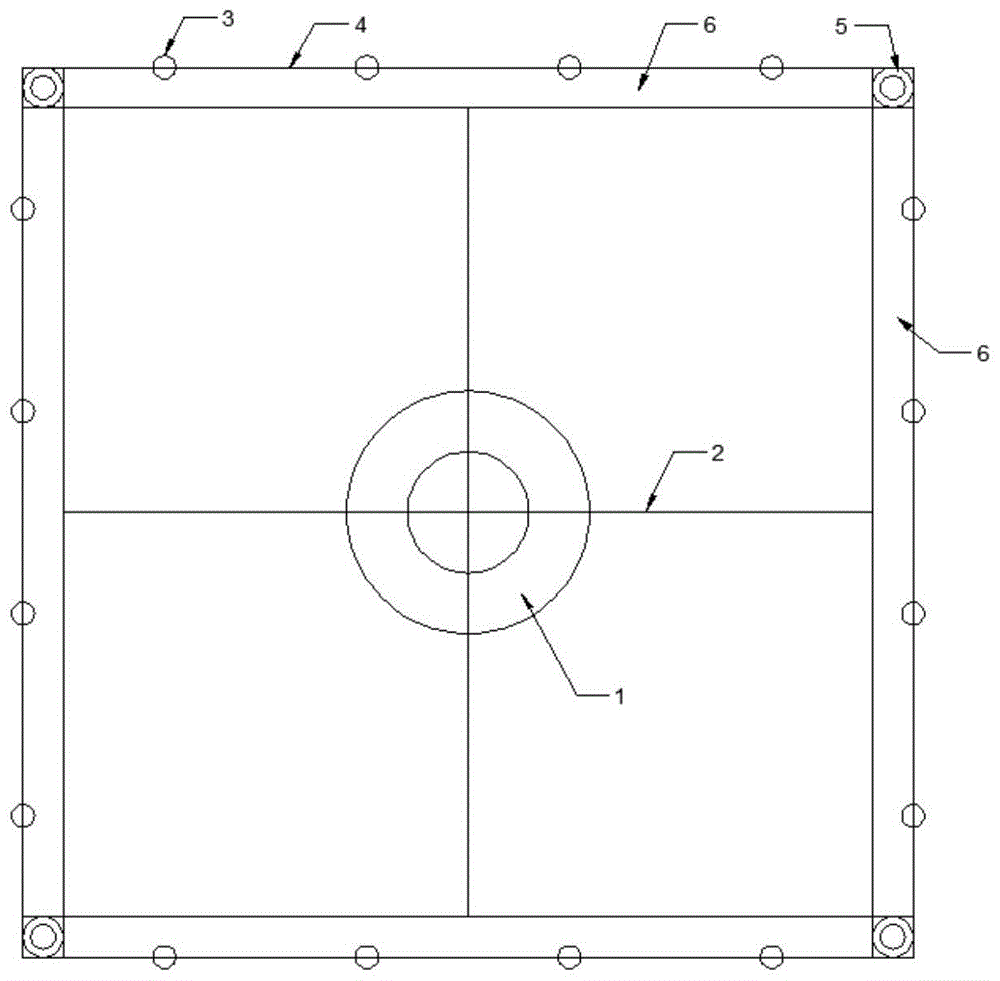

图1为本实用新型360度视角景观展示墙装置的俯视图；以及

图2为本实用新型360度视角景观展示墙装置的单面栽培墙体的结构示意图。

部分附图标记：

1、注水管；2、第一连接管；3、阀门；4、第二连接管；5、钢管；6、单面栽培墙体；7、喷水管；8、带滴箭的毛管；9、网兜；10、毛管与喷水管连接点。

具体实施方式

以下，将参照附图详细说明本实用新型的示例性实施例、特征和方面。附图中相同的附图标记表示功能相同或相似的元件，尽管在附图中示出了实施例的各种方面，但是除非特别指出，不必按比例绘制附图。

本实用新型的一种360度视角景观展示墙装置，为多个单面栽培墙体围合而成，如图1至图2所示，包括单面栽培墙体6、墙体支架和灌溉装置，单面栽培墙体包括由多个相同的网格连接而成的网状结构的墙面和网兜，单面栽培墙体优选使用尼龙绳织成孔为5cm*5cm的网格状结构作为墙面，墙面的大小根据现场需要设定，其高度和宽度大小优选为2m以内。

网兜设置在墙面的外侧，网兜选用和墙面相同材质的尼龙绳编织，网兜的网孔优选规格为2cm*2cm或3cm*3cm，比墙面上的网格密实，网兜的大小根据种植钵体的大小而定，且多个网兜呈品字形等间距的与墙面编织为一个整体，位于同一排上相邻的两个网兜的间距相同，优选设置为15cm，位于同一列上相邻的两个网兜的间距也相同，优选设置为15cm。

每个网兜9内均设置有一个种植钵体，网兜的大小与种植钵体的大小相一致，将栽有植株的种植钵体放入网兜后，在每个种植钵体的上表面分别放置一层海绵作为蓄水和保水层，灌溉时既可帮助人工基质贮藏水分，也可减少基质水分的蒸发，有利于及时给植株补充需要的水分。

根据需要确定单面栽培墙体6的数量，优选钢管5作为墙体支架支撑起多面墙体，墙体支架包括竖支架和横支架，竖支架设置在墙面的一端，竖支架和横支架上均开设有孔，孔的间距等于单面栽培墙体上的网格高度，即为5cm，相邻两个单面栽培墙体6的边缘均通过尼龙绳穿过钢管5上相对应的孔绑扎固定在一起，使多个单面栽培墙体竖向垂直于地面固定后围合成多面墙体；当单面栽培墙面超过2米时，横支架横向设置在单面栽培墙体的中间位置，且横支架的两端与竖支架垂直固定连接，横支架的中间部分通过尼龙绳穿过相对应的孔绑扎固定在单面栽培墙体上，用以加强多面墙体的稳定性；竖支架的高度和横支架的长度分别与单面栽培墙体的高度和宽度一致，且竖支架和横支架的数量均与单面栽培墙体的数量相同。

灌溉装置设置在多个单面栽培墙体6围合后的中心位置，采用滴灌方式，灌溉装置包括注水管1、第一连接管2、第二连接管4和喷水管7，注水管1的高度与单面栽培墙体6的高度一致，并且注水管的底端垂直固定在地面上并连接水泵，注水管的顶端分别向着每个单面栽培墙体的顶部中心的方向各连接有一根第一连接管2，每面单面栽培墙体的顶部各设置有一根第二连接管4，第二连接管的长度与单面栽培墙体的宽度相同，且第二连接管的两端处于封闭状态。每根第一连接管2的末端分别与第二连接管4的中间位置垂直固定连接，注水管的水通过第一连接管输送到第二连接管内；每根第二连接管的底部连接有多个阀门3，通过阀门分别与多根喷水管的顶端固定连接，喷水管的底部为封闭状态，启动阀门开关，将水送至每根喷水管内为植株进行灌溉。

喷水管优选使用pe管，多根喷水管自上而下设置在单面栽培墙体上与种植钵体所在的列相对应的位置上，并且自种植钵体所在的第二列开始每间隔两列设置一根喷水管。每根喷水管的正面和侧面均开设有喷水孔，使每根喷水管的喷幅达到浇灌三列种植钵体的范围。正面和两侧面的喷水孔交替设置，且每个喷水孔的高度均高于种植钵体的上边沿。喷水管正面的一个喷水孔正对着其所在列上相对应的一个种植钵体方向，喷水管两侧面的喷水孔，即毛管与喷水管连接点10处的喷水孔分别对着相邻列上的位于所在行的两个种植钵体的方向。

每个喷水孔处均连接有一条带滴箭的毛管8，毛管优选使用3/5分毛管，与毛管头部连接的滴箭安装有两个，带滴箭的毛管8沿种植钵体的边沿上方，植株最下面的一片叶子的下方的位置，使两个滴箭插入到种植钵体内的基质层中，水通过滴箭逐渐将基质湿润，使一根喷水管实现对三列种植钵体的喷幅。

下面对本实用新型的具体实施方式作进一步描述：

固定墙体支架：墙体支架采用钢管作为支架，墙体支架包括横支架和竖支架，在地面挖栽植坑，将钢管按照单面栽培墙体的宽度固定完好，单面栽培墙体的高度和宽度优选为2m，如果单面栽培墙体的高度或宽度超过2m时，在每个单面栽培墙体上适当增加横支架增强墙体的稳定性。

固定多个单面栽培墙体6：尼龙绳网状墙体的网孔选用5cm*5cm规格，固定墙体时在钢管上根据网孔的大小每5cm进行打孔，用尼龙绳穿过钢管上相对应的孔将相邻的两个单面栽培墙体的两侧边缘绑扎牢实。

放置种植钵体：单面栽培墙体的外侧设置有多个与墙面编织为一体的网兜9，根据网兜的大小放置合适大小的种植钵体，在有植株的种植钵体的上表面覆盖一层海绵，可实现蓄水、保水的作用，也可起到遮光并减少杂草生长的作用。

灌溉装置的铺设：本灌溉装置采用滴灌方式，该灌溉方式的运用，首先节省了人力与时间的投入；其次根据植物生长的需水规律，做到了定量灌溉，较喷灌、微喷灌等灌溉方式减少了水分损失与蒸发，提高了水分利用率，同时也清洁了地面。

本实施例以四个单面栽培墙体为例，确定好四个单面栽培墙体围合的位置后，在其围合的中心位置设置灌溉装置，先在地面上固定注水管，即优选为一根直径为5cm的pvc管，注水管的高度与单面栽培墙体的高度相同，在注水管的顶端向四个单面栽培墙体顶端的中心位置方向各连接一根第一连接管，即优选为de25pe管，每根第一连接管的末端，均与设置在四个单面栽培墙体的顶端的第二连接管，即长约2m的de25pe管的中间位置固定连接。自种植钵体所在的第二列开始起，每间隔两列均设置一根pe材质的喷水管，在每根喷水管的顶端距其上方的第二连接管约10cm处安装有1个阀门，通过阀门与第二连接管的底部固定连接。

pe管作为喷水管重量较轻，且有支撑力，固定时好只需在四个网格的交点处用尼龙绳或铁丝扎紧即可。每根喷水管在与每行的种植钵体相对应的方向开孔并连接带有滴箭的3/5分毛管，此时，启动阀门开关，一根喷水管可为三列种植钵体供水。

以上所述的实施例仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案做出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。
