一种园林用树木补水器的制作方法

本实用新型实施例涉及园林育苗技术领域，具体涉及一种园林用树木补水器。

背景技术：

由于人们对环境的破坏使得沙漠化的地区越来越多，因此植树造林成为一种潮流，在一下较为干燥的地区，刚种下的树木很难从地下得到水源，常会用到园林树木补水器，有效减少树木枯死的概率。

现有的园林树木补水器，大都是只有一种功能，而对树苗补水时都会对树苗进行校正以免树苗长歪然后再对树苗进行补水，费时费力，现有的园林树木补水器，对树苗进行补水时需要将其埋入树木根部，较为麻烦不便于插入地面和不便于拆卸。

技术实现要素：

为此，本实用新型实施例提供一种园林用树木补水器，通过设置矫正圈、水管、海绵层、吸水层、过滤层、过滤网、排水孔、注水孔和调距螺母，使用时，将矫正圈卡在树木外侧按照树木的宽度，调节调距螺母，将水管通过钻头插入树根边缘的地下，旋转旋转钮使得滑块在滑槽里滑动带动旋转钮顶端一端的注水孔与卡盖顶端一端的注水孔重合，再通过注水孔往水管里注水流入到过滤网底端的过滤层将有害物质吸收掉，流入到吸水层里将部分水吸收的，在流入海绵层将部分水吸收，其他水源通过排水孔排除有树根吸收，使用完后，旋转旋转钮将注水孔关闭防止海绵层和吸水层里的水蒸发，到树木再度缺水时会吸收海绵层和吸水层里的水，多功能即可矫正树苗也可对树苗补水节省了时间和劳动力，减少了因没有及时给树木补水导致树木枯死的概率，通过设置旋转槽、滑球、钻头、弹簧和螺槽腔，使用时，下压螺槽腔，使得水管外侧顶端的螺旋块滑进螺槽腔里，使得水管外侧固定的滑球在固定块内侧的旋转槽里旋转从而带动水管旋转，使得水管底端的钻头对地面进行打孔使得水管进入地下，从而对树根进行补水，便于插入地下快速省力提高了工作效率，拆卸时，由弹簧的反弹力推动压板使得螺槽腔从水管外侧顶端的螺块从螺槽腔里缓慢抽出，使得钻头带动水管从地下抽出，便于水管从地下拆卸出来，以解决现有技术中园林树木补水器，大都是只有一种功能，而对树苗补水时都会对树苗进行校正以免树苗长歪然后再对树苗进行补水，费时费力，现有的园林树木补水器，对树苗进行补水时需要将其埋入树木根部，较为麻烦不便于插入地面和不便于拆卸的问题。

为了实现上述目的，本实用新型实施例提供如下技术方案：一种园林用树木补水器，包括矫正圈，所述矫正圈内部一侧的活动腔里固定有固定块，所述固定块的内侧固定有旋转槽，所述旋转槽的内侧旋转连接有滑球，所述滑球的内侧固定有水管，所述水管的底端可拆卸有钻头，所述钻头的顶端设有海绵层，所述海绵层的顶端设有吸水层，所述吸水层的顶端设有过滤层，所述过滤层的顶端固定有过滤网，所述矫正圈的顶端设有弹簧，所述弹簧的顶端设有螺槽腔，所述螺槽腔外侧的底端固定有压板，所述压板的外侧旋转连接有固定螺母，所述水管的顶端卡接有卡盖，所述卡盖顶端的一端固定有滑块，所述滑块的外侧设有滑槽，所述滑槽的外侧固定有旋转钮，所述矫正圈顶端的内侧固定有固定螺母槽，所述矫正圈的内侧固定有软垫，所述水管外侧的底端固定有排水孔，所述矫正圈的一端固定有连接块，所述连接块的内侧旋转连接有调距螺母，所述卡盖的顶端固定有注水孔。

进一步地，所述矫正圈有一组通过连接块和调距螺母卡接在一起，所述连接块的数量有两组对称分布在矫正圈的两端，所述调距螺母的数量有一组对称分布在矫正圈的两端，且位于连接块的内侧。

进一步地，所述排水孔的数量有四组对称分布在水管外侧的底端，所述钻头外侧的顶端固定有旋转螺纹。

进一步地，所述固定螺母槽的数量有两组对称分布在矫正圈的两端，所述固定螺母槽的大小与固定螺母的大小相匹配，所述螺槽腔内侧的螺旋槽的大小与水管外侧顶端的螺旋块的大小相匹配。

进一步地，所述过滤网与水管的内侧固定连接，所述海绵层、吸水层和过滤层与水管内侧可拆卸滑动连接。

进一步地，所述滑块的数量有一组对称分布在卡盖顶端的两端，所述滑块的大小与滑槽的大小相匹配，所述注水孔的数量有一组，一个固定在卡盖的顶端，另一个固定在旋转钮的顶端。

本实用新型实施例具有如下优点：多功能即可矫正树苗也可对树苗补水节省了时间和劳动力，便于插入地下快速省力提高了工作效率。

本实用新型通过设置矫正圈、水管、海绵层、吸水层、过滤层、过滤网、排水孔、注水孔和调距螺母，使用时，将矫正圈卡在树木外侧按照树木的宽度，调节调距螺母，将水管通过钻头插入树根边缘的地下，旋转旋转钮使得滑块在滑槽里滑动带动旋转钮顶端一端的注水孔与卡盖顶端一端的注水孔重合，再通过注水孔往水管里注水流入到过滤网底端的过滤层将有害物质吸收掉，流入到吸水层里将部分水吸收的，在流入海绵层将部分水吸收，其他水源通过排水孔排除有树根吸收，使用完后，旋转旋转钮将注水孔关闭防止海绵层和吸水层里的水蒸发，到树木再度缺水时会吸收海绵层和吸水层里的水，多功能即可矫正树苗也可对树苗补水节省了时间和劳动力，减少了因没有及时给树木补水导致树木枯死的概率，通过设置旋转槽、滑球、钻头、弹簧和螺槽腔，使用时，下压螺槽腔，使得水管外侧顶端的螺旋块滑进螺槽腔里，使得水管外侧固定的滑球在固定块内侧的旋转槽里旋转从而带动水管旋转，使得水管底端的钻头对地面进行打孔使得水管进入地下，从而对树根进行补水，便于插入地下快速省力提高了工作效率，拆卸时，由弹簧的反弹力推动压板使得螺槽腔从水管外侧顶端的螺块从螺槽腔里缓慢抽出，使得钻头带动水管从地下抽出，便于水管从地下拆卸出来。

附图说明

为了更清楚地说明本实用新型的实施方式或现有技术中的技术方案，下面将对实施方式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图引伸获得其它的实施附图。

本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。

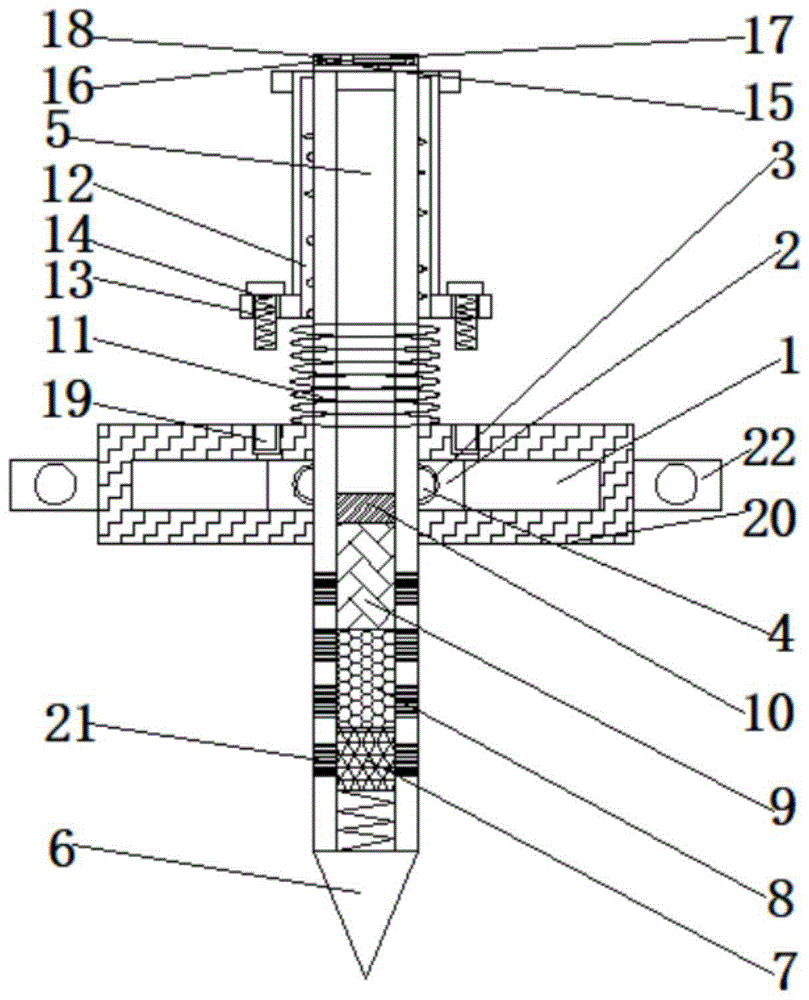

图1为本实用新型提供的整体结构示意图；

图2为本实用新型提供的整体结构俯视图；

图3为本实用新型卡盖和旋转钮的立体图。

图中：1、矫正圈；2、固定块；3、旋转槽；4、滑球；5、水管；6、钻头；7、海绵层；8、吸水层；9、过滤层；10、过滤网；11、弹簧；12、螺槽腔；13、压板；14、固定螺母；15、卡盖；16、滑块；17、滑槽18、旋转钮；19、固定螺母槽；20、软垫；21、排水孔；22、连接块；23、调距螺母；24、注水孔。

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参照说明书附图1-3，该实施例的一种园林用树木补水器，包括矫正圈1，矫正圈1内部一侧的活动腔里固定有固定块2，固定块2的内侧固定有旋转槽3，旋转槽3的内侧旋转连接有滑球4，滑球4的内侧固定有水管5，水管5的底端可拆卸有钻头6，钻头6的顶端设有海绵层7，海绵层7的顶端设有吸水层8，吸水层8的顶端设有过滤层9，过滤层9的顶端固定有过滤网10，矫正圈1的顶端设有弹簧11，弹簧11的顶端设有螺槽腔12，螺槽腔12外侧的底端固定有压板13，压板13的外侧旋转连接有固定螺母14，水管5的顶端卡接有卡盖15，卡盖15顶端的一端固定有滑块16，滑块16的外侧设有滑槽17，滑槽17的外侧固定有旋转钮18，矫正圈1顶端的内侧固定有固定螺母槽19，矫正圈1的内侧固定有软垫20，水管5外侧的底端固定有排水孔21，矫正圈1的一端固定有连接块22，连接块22的内侧旋转连接有调距螺母23，卡盖15的顶端固定有注水孔24。

本实用新型通过设置矫正圈1、水管5、海绵层7、吸水层8、过滤层9、过滤网10、排水孔21、注水孔24和调距螺母23，使用时，将矫正圈1卡在树木外侧按照树木的宽度，调节调距螺母23，将水管5通过钻头6插入树根边缘的地下，旋转旋转钮18使得滑块16在滑槽17里滑动带动旋转钮18顶端一端的注水孔24与卡盖15顶端一端的注水孔24重合，再通过注水孔24往水管5里注水流入到过滤网10底端的过滤层9将有害物质吸收掉，流入到吸水层8里将部分水吸收的，在流入海绵层7将部分水吸收，其他水源通过排水孔21排除有树根吸收，使用完后，旋转旋转钮18将注水孔24关闭防止海绵层7和吸水层8里的水蒸发，到树木再度缺水时会吸收海绵层7和吸水层8里的水，多功能即可矫正树苗也可对树苗补水节省了时间和劳动力，减少了因没有及时给树木补水导致树木枯死的概率，通过设置旋转槽3、滑球4、钻头6、弹簧11、螺槽腔12、固定螺母14和固定螺母槽19，使用时，下压螺槽腔12，使得水管5外侧顶端的螺旋块滑进螺槽腔12内侧的螺旋腔里，使得水管5外侧固定的滑球4在固定块2内侧的旋转槽3里旋转从而带动水管5旋转，使得水管5底端的钻头6对地面进行打孔使得水管5进入地下，从而对树根进行补水，便于插入地下快速省力提高了工作效率，拆卸时，由弹簧11的反弹力推动压板13使得螺槽腔12从水管外侧顶端的螺块从螺槽腔12里缓慢抽出，使得钻头6带动水管从地下抽出，便于水管5从地下拆卸出来。

请着重参阅图1和图2，矫正圈1有一组通过连接块22和调距螺母23卡接在一起，连接块22的数量有两组对称分布在矫正圈1的两端，调距螺母23的数量有一组对称分布在矫正圈1的两端，且位于连接块22的内侧，排水孔21的数量有四组对称分布在水管5外侧的底端，钻头6外侧的顶端固定有旋转螺纹。

该实用新型通过设置调距螺母23、连接块22和矫正圈1，使用时，将矫正圈1卡在树木外侧按照树木的宽度，调节调距螺母23，使得矫正圈1与树木贴合然后将螺母帽旋转固定好，便于矫正圈1的距离大小调节。

请着重参阅图1，固定螺母槽19的数量有两组对称分布在矫正圈1的两端，固定螺母槽19的大小与固定螺母14的大小相匹配，螺槽腔12内侧的螺旋槽的大小与水管5外侧顶端的螺旋块的大小相匹配，过滤网10与水管5的内侧固定连接，海绵层7、吸水层8和过滤层9与水管5内侧可拆卸滑动连接。

该实用新型通过设置螺槽腔12和水管5外侧顶端的螺旋块，使用时，下压螺槽腔12，使得水管5外侧顶端的螺旋块滑进螺槽腔12内侧的螺旋腔里，使得水管5外侧固定的滑球4在固定块2内侧的旋转槽3里旋转从而带动水管5旋转，使得水管5底端的钻头6对地面进行打孔使得水管5进入地下，从而对树根进行补水，便于插入地下快速省力提高了工作效率。

请着重参阅图3，滑块16的数量有一组对称分布在卡盖15顶端的两端，滑块16的大小与滑槽17的大小相匹配，注水孔24的数量有一组，一个固定在卡盖15的顶端，另一个固定在旋转钮18的顶端。

该实用新型通过设置滑块16、卡盖15、滑槽17、旋转钮18和注水孔24，使用时，旋转旋转钮18使得滑块16在滑槽17里滑动带动旋转钮18顶端一端的注水孔24与卡盖15顶端一端的注水孔24重合，再通过注水孔24往水管5里注水流入到过滤网10底端的过滤层9将有害物质吸收掉，流入到吸水层8里将部分水吸收的，在流入海绵层7将部分水吸收，其他水源通过排水孔21排除有树根吸收，使用完后，旋转旋转钮18将注水孔24关闭防止海绵层7和吸水层8里的水蒸发。

工作原理：使用时，将矫正圈1卡在树木外侧按照树木的宽度，调节调距螺母23，调节固定好后，下压螺槽腔12，使得水管5外侧顶端的螺旋块滑进螺槽腔12内侧的螺旋腔里，使得水管5外侧固定的滑球4在固定块2内侧的旋转槽3里旋转从而带动水管5旋转，使得水管5底端的钻头6对地面进行打孔使得水管5进入地下，用固定螺母14通过与固定螺母槽19旋转使得螺槽腔12与矫正圈1固定好，旋转旋转钮18使得滑块16在滑槽17里滑动带动旋转钮18顶端一端的注水孔24与卡盖15顶端一端的注水孔24重合，再通过注水孔24往水管5里注水流入到过滤网10底端的过滤层9将有害物质吸收掉，流入到吸水层8里将部分水吸收的，在流入海绵层7将部分水吸收，其他水源通过排水孔21排除有树根吸收。

虽然，上文中已经用一般性说明及具体实施例对本实用新型作了详尽的描述，但在本实用新型基础上，可以对之作一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本实用新型精神的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
