一种葡萄种植用控制药量快速催芽的设备的制作方法

本实用新型涉及葡萄种植技术领域，尤其涉及一种葡萄种植用控制药量快速催芽的设备。

背景技术：

葡萄属木质藤本植物，小枝圆柱形，有纵棱纹，无毛或被稀疏柔毛，叶卵圆形，圆锥花序密集或疏散，基部分枝发达，果实球形或椭圆形，花期4-5月，果期8-9月，葡萄为著名水果，可以生食或制葡萄干以及酿酒，酿酒后的酒脚可提酒食酸，根和藤药用能止呕、安胎，因此越来越多的人们去种植葡萄。

目前在葡萄种植过程中，经常喷洒一些能够催芽的药量，使得葡萄能够快速发芽，但是现有的药量喷洒都是人工进行的，不仅不能很好地控制喷洒的药量，而且还增加了劳动力成本。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在人工喷洒不能很好地控制喷洒的药量的缺点，而提出的一种葡萄种植用控制药量快速催芽的设备。

为了实现上述目的，本实用新型采用了如下技术方案：

一种葡萄种植用控制药量快速催芽的设备，包括车体，所述车体的底部四角位置均固定安装有支腿，且四个支腿的底端均转动安装有轮子，所述车体的一侧固定安装有药箱，且药箱底部的内壁上开设有出药管，所述药箱底部的内壁上分别固定安装有两个斜杆，所述药箱内活动安装有抑药珠，且抑药珠与出药管相适配，所述车体上固定安装有喷洒箱，且喷洒箱一侧的内壁上开设有衔接管，所述衔接管延伸至喷洒箱外的一端固定安装有管道，且管道远离车体的一端固定安装有喷头，所述车体的一侧固定安装有放置板，且放置板上固定安装有电机，所述电机的输出轴上固定安装有圆盘，所述车体的一侧滑动安装有加固杆，且加固杆的一侧开设有矩形孔，所述圆盘的偏心位置固定安装有a杆的一端，且a杆的另一端延伸至矩形孔内。

优选的，两个斜杆相互靠近的一侧均固定连接有压力弹簧的一端，且压力弹簧的另一端固定连接在抑药珠上。

优选的，所述车体的一侧开设有滑槽，且滑槽内滑动安装有滑块的一侧，滑块的另一侧固定安装在加固杆上。

优选的，所述滑槽顶部的内壁上固定连接有复位弹簧的一端，且复位弹簧的另一端固定连接在滑块上。

优选的，所述加固杆的底侧固定安装有限流杆，且限流杆的底端延伸至喷洒箱内。

优选的，所述加固杆的顶侧固定安装有顶杆，且顶杆与出药管相适配。

本实用新型中，所述一种葡萄种植用控制药量快速催芽的设备通过电机带动圆盘转动，进而圆盘偏心位置上的a杆就会与矩形孔相互配合带动加固杆上下循环往复滑动，此时加固杆就会带着顶杆伸入出药管内，并将抑药珠顶开，此时药箱内的催芽药就会流入喷洒箱内，在顶杆随着加固杆向下复位的过程中，抑药珠也会在压力弹簧的作用下复位再次堵住出药管，流入喷洒箱内的催芽药会由水压的作用从喷头喷出；

本实用新型解决了现有技术中存在人工喷洒不能很好地控制喷洒的药量的缺点，使得人们通过电机转动就能控制药箱内催芽药的均匀落下，进而达到对葡萄种植喷洒量的控制，操作简单方便，满足了人们的需求。

附图说明

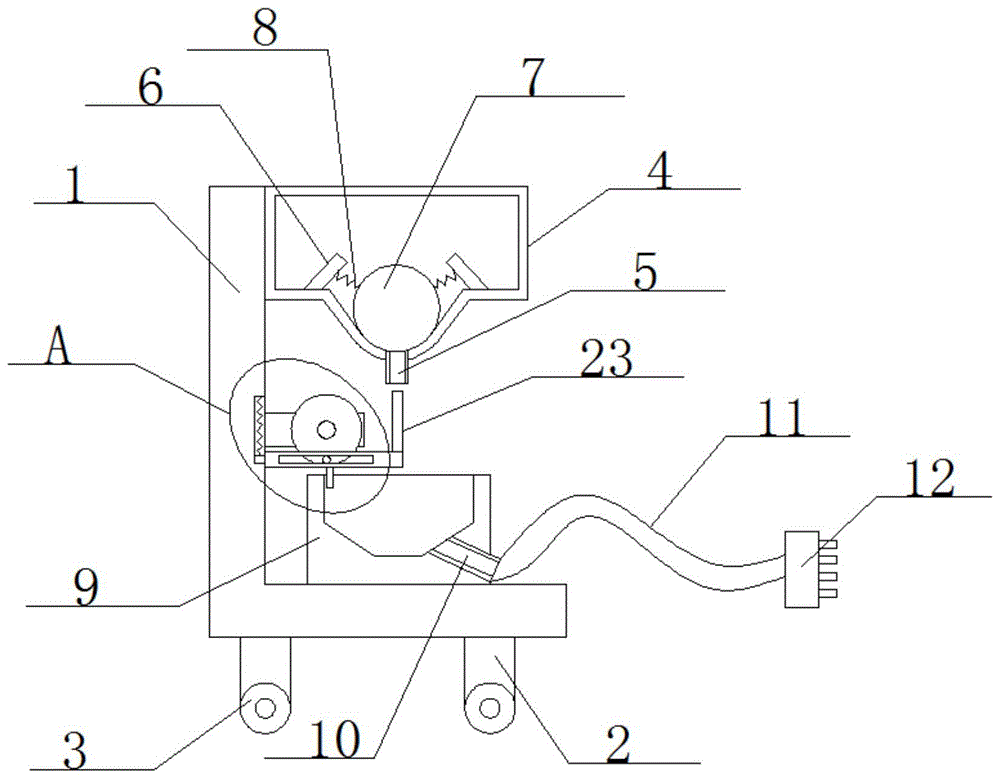

图1为本实用新型提出的一种葡萄种植用控制药量快速催芽的设备的正视结构示意图；

图2为本实用新型提出的一种葡萄种植用控制药量快速催芽的设备的a部分结构示意图；

图3为本实用新型提出的一种葡萄种植用控制药量快速催芽的设备的俯视结构示意图。

图中：1车体、2支腿、3轮子、4药箱、5出药管、6斜杆、7抑药珠、8压力弹簧、9喷洒箱、10衔接管、11管道、12喷头、13放置板、14电机、15圆盘、16加固杆、17滑槽、18滑块、19复位弹簧、20矩形孔、21a杆、22限流杆、23顶杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

实施例一

参照图1-3，一种葡萄种植用控制药量快速催芽的设备，包括车体1，车体1的底部四角位置均固定安装有支腿2，且四个支腿2的底端均转动安装有轮子3，车体1的一侧固定安装有药箱4，且药箱4底部的内壁上开设有出药管5，药箱4底部的内壁上分别固定安装有两个斜杆6，药箱4内活动安装有抑药珠7，且抑药珠7与出药管5相适配，车体1上固定安装有喷洒箱9，且喷洒箱9一侧的内壁上开设有衔接管10，衔接管10延伸至喷洒箱9外的一端固定安装有管道11，且管道11远离车体1的一端固定安装有喷头12，车体1的一侧固定安装有放置板13，且放置板13上固定安装有电机14，电机14的输出轴上固定安装有圆盘15，车体1的一侧滑动安装有加固杆16，且加固杆16的一侧开设有矩形孔20，圆盘15的偏心位置固定安装有a杆21的一端，且a杆21的另一端延伸至矩形孔20内。

本实用新型中，两个斜杆6相互靠近的一侧均固定连接有压力弹簧8的一端，且压力弹簧8的另一端固定连接在抑药珠7上，压力弹簧8是为了使抑药珠7自动复位。

本实用新型中，车体1的一侧开设有滑槽17，且滑槽17内滑动安装有滑块18的一侧，滑块18的另一侧固定安装在加固杆16上，滑槽17和滑块18相互配合是为了使加固杆16更好地移动。

本实用新型中，滑槽17顶部的内壁上固定连接有复位弹簧19的一端，且复位弹簧19的另一端固定连接在滑块18上，复位弹簧19是为了使加固杆16更快地复位。

本实用新型中，加固杆16的底侧固定安装有限流杆22，且限流杆22的底端延伸至喷洒箱9内，限流杆22是为了使催芽药不外流。

本实用新型中，加固杆16的顶侧固定安装有顶杆23，且顶杆23与出药管5相适配，通过顶杆23伸入出药管5内将抑药珠7顶开。

实施例二

参照图1-3，一种葡萄种植用控制药量快速催芽的设备，包括车体1，车体1的底部四角位置均固定安装有支腿2，且四个支腿2的底端均转动安装有轮子3，车体1的一侧固定安装有药箱4，且药箱4底部的内壁上开设有出药管5，药箱4底部的内壁上分别固定安装有两个斜杆6，药箱4内活动安装有抑药珠7，且抑药珠7与出药管5相适配，车体1上固定安装有喷洒箱9，且喷洒箱9一侧的内壁上开设有衔接管10，衔接管10延伸至喷洒箱9外的一端固定安装有管道11，且管道11远离车体1的一端固定安装有喷头12，车体1的一侧固定安装有放置板13，且放置板13上固定安装有电机14，电机14的输出轴上固定安装有圆盘15，车体1的一侧滑动安装有加固杆16，且加固杆16的一侧开设有矩形孔20，圆盘15的偏心位置固定安装有a杆21的一端，且a杆21的另一端延伸至矩形孔20内。

本实用新型中，两个斜杆6相互靠近的一侧均固定焊接有压力弹簧8的一端，且压力弹簧8的另一端固定焊接在抑药珠7上。

本实用新型中，车体1的一侧开设有滑槽17，且滑槽17内滑动安装有滑块18的一侧，滑块18的另一侧固定焊接在加固杆16上。

本实用新型中，滑槽17顶部的内壁上固定焊接有复位弹簧19的一端，且复位弹簧19的另一端固定焊接在滑块18上。

本实用新型中，加固杆16的底侧固定安装有限流杆22，且限流杆22的底端延伸至喷洒箱9内。

本实用新型中，加固杆16的顶侧固定焊接有顶杆23，且顶杆23与出药管5相适配。

本实用新型中，通过电机14带动圆盘15转动，进而圆盘15偏心位置上的a杆21就会与矩形孔20相互配合带动加固杆16上下循环往复滑动，此时加固杆16就会带着顶杆23伸入出药管5内，并将抑药珠7顶开，此时药箱4内的催芽药就会流入喷洒箱9内，在顶杆23随着加固杆16向下复位的过程中，抑药珠7也会在压力弹簧8的作用下复位再次堵住出药管5，流入喷洒箱9内的催芽药会由水压的作用从喷头12喷出。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
