一种新型植物灯的制作方法

发布者:大鱼知产 点击: 发布时间:2021-04-02
一种新型植物灯的制作方法

本实用新型涉及灯具领域,具体是指一种新型植物灯。



背景技术:

植物灯为植物所用的灯,植物灯模拟植物需要进行光合作用的原理,对植物进行补光给植物提供良好的生长发育环境,促进植物的生长发育,现今植物灯已经被广泛用于促进植物生长的领域,但市面上现有的植物灯只能直射一个方向,不能满足对植物多角度的照射需求,影响植物种植商的生产效益。



技术实现要素:

本实用新型要解决的技术问题是解决上述问题,提供一种可调节照射角度的植物灯。

为解决上述技术问题,本实用新型提供的技术方案为:一种新型植物灯,包括吊绳,所述的吊绳下方挂接电源组件,所述的电源组件包括支架底板,支架底板上表面设有若干个驱动电源,所述的支架底板上方固定设有支架,所述的支架包括前侧面、后侧面和上侧面三部分,所述的支架与支架底板配合将驱动电源包裹在支架内部,所述的支架底板下方设有旋转支架,所述的旋转支架与支架转动连接,所述的旋转支架内部固定连接卡扣a,所述的卡扣a下方设有与其卡接的卡扣b,所述的卡扣b下方固定连接工字支架,所述的工字支架下方固定连接散热器,所述的散热器下方固定连接pc罩,所述的散热器与pc罩之间设有铝基板。

作为改进,所述的散热器上表面设有压线片,所述的驱动电源与灯管之间设有公母插头,所述的公母插头一端穿过支架与驱动电源连接,另一端依次穿过压线片和散热器与灯管连接,散热器用于给铝基板发光源散热,压线片用于固定公母插头线。

作为改进,所述的支架左端固定连接左支架堵头,所述的左支架堵头中心设有通孔,所述的支架右端固定连接右支架堵头。

作为改进,所述的驱动电源与左支架堵头之间设有品字底座,所述的品字底座一端与驱动电源连接,另一端连接品字插头,所述的品字插头穿过通孔与品字底座相连,。

作为改进,所述的散热器两端分别设有灯管堵头,铝基板上设有pcb光源,灯管堵头可用于阻挡灰尘,使铝基板保持清洁。

作为改进,所述的驱动电源上表面固定连接电源固定板。

作为改进,所述的固定连接均为螺纹连接,螺纹连接方便对植物灯进行组装,操作简单。

作为改进,所述的吊绳顶端设有调节盒,所述的调节盒两侧分别设有供吊绳穿过的调节孔,所述的吊绳依次穿过两个调节孔实现对植物灯安装高度的调节。

本实用新型与现有技术相比的优点在于:本实用新型的一种新型植物灯设有旋转支架,所述的旋转支架与支架转动连接,通过旋转支架对pcb光源的照射方向进行调节实现对植物的多角度照射,促进植物的生长发育,旋转支架内部固定设有卡扣a,工字支架上方固定设有卡扣b,卡扣b与卡扣a之间直插连接,此种连接方式安装更加方便。

附图说明

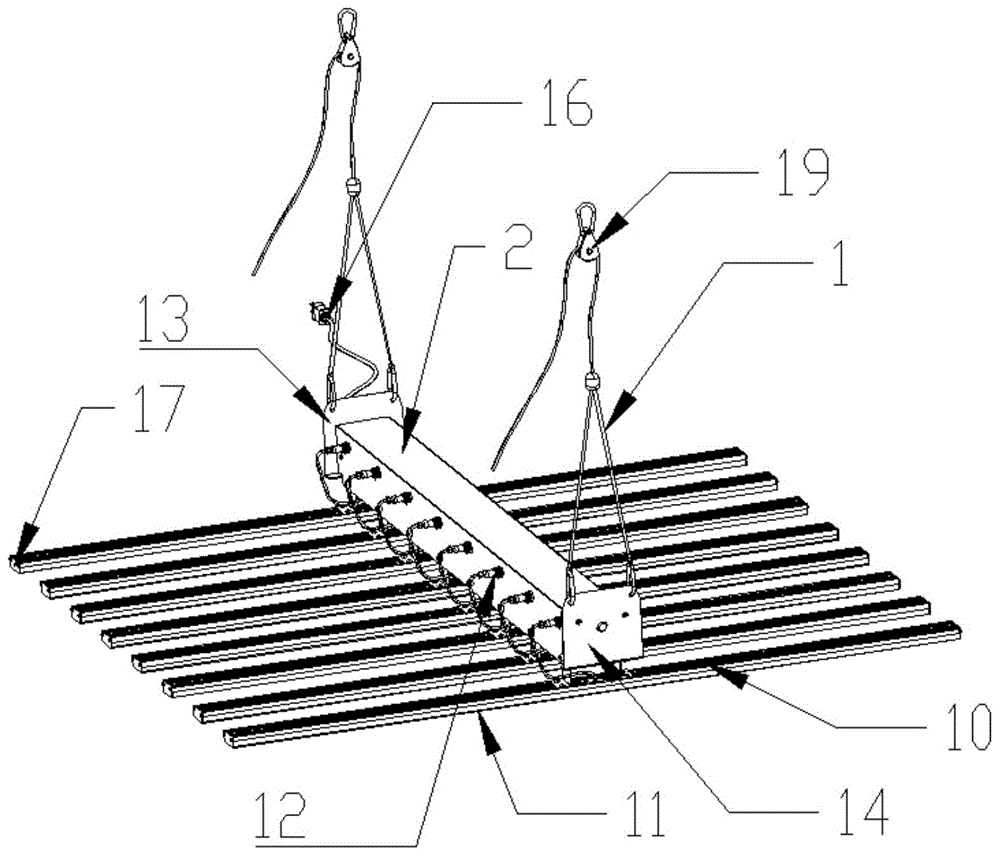

图1是本实用新型一种新型植物灯的结构示意图。

图2是本实用新型图1的电源组件结构示意图。

图3是本实用新型图1的中内部卡扣a和卡扣b连接处的结构示意图。

图4是本实用新型图1的右端外部结构示意图。

图5是本实用新型图1的左端内部结构示意图。

如图所示:1、吊绳,2、电源组件,3、支架底板,4、驱动电源,5、支架,6、旋转支架,7、卡扣a,8、卡扣b,9、工字支架,10、散热器,11、pc罩,12、公母插头,13、左支架堵头,14、右支架堵头,15、品字底座,16、品字插头,17、灯管堵头,18、电源固定板,19、调节盒,20、压线片。

具体实施方式

下面结合附图对本实用新型做进一步的详细说明。

结合附图,一种新型植物灯,包括吊绳1,所述的吊绳1下方挂接电源组件2,所述的电源组件2包括支架底板3,支架底板3上表面设有若干个驱动电源4,所述的驱动电源4上表面固定连接电源固定板18,所述的支架底板3上方固定设有支架5,所述的支架5包括前侧面、后侧面和上侧面三部分,所述的支架5与支架底板3配合将驱动电源4包裹在支架5内部,所述的支架底板3下方设有旋转支架6,所述的旋转支架6与支架5转动连接,所述的旋转支架6内部固定连接卡扣a7,所述的卡扣a7下方设有与其卡接的卡扣b8,所述的卡扣b8下方固定连接工字支架9,所述的工字支架9下方固定连接散热器10,所述的散热器10下方固定连接pc罩11,所述的散热器10与pc罩11之间设有铝基板,且所述的散热器10两端分别设有灯管堵头17,所述的固定连接均为螺纹连接。

所述的散热器10上表面设有压线片20,所述的驱动电源4与灯管之间设有公母插头12,所述的公母插头12一端穿过支架5与驱动电源4连接,另一端依次穿过压线片20和散热器10与灯管连接。

所述的支架5左端固定连接左支架堵头13,所述的左支架堵头13中心设有通孔,所述的支架5右端固定连接右支架堵头14,所述的驱动电源4与左支架堵头13之间设有品字底座15,所述的品字底座15一端与驱动电源4连接,另一端连接品字插头16,所述的品字插头16穿过通孔与品字底座15相连。

所述的吊绳1顶端设有调节盒19,所述的调节盒19两侧分别设有供吊绳1穿过的调节孔,所述的吊绳1依次穿过两个调节孔实现对植物灯安装高度的调节。

本实用新型在具体实施时,先将驱动电源4置于支架底板3上,将电源固定板18置于驱动电源4上方,盖上支架5,通过螺钉对上述组件进行固定;将卡扣a7通过螺钉固定于旋转支架6内部,将旋转支架6转动连接于支架5下方;将左支架堵头13安装在支架左边,右支架堵头14安装在支架右端,使用螺钉进行固定;通过吊绳1将植物灯悬挂在指定位置;将卡扣b8固定在工字支架9上方,工字支架9固定在散热器10上;将卡扣b8与卡扣a7插接,将公母插头12与驱动电源连接,完成安装,将品字插头16一端与品字底座15连接,另一端与市电连接方可启动pcb光源,通过调节旋转支架6的方向可对照射角度进行调节。

以上对本实用新型及其实施方式进行了描述,这种描述没有限制性,附图中所示的也只是本实用新型的实施方式之一,实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示,在不脱离本实用新型创造宗旨的情况下,不经创造性的设计出与该技术方案相似的结构方式及实施例,均应属于本实用新型的保护范围。
