一种火龙果的种植装置的制作方法

发布者:大鱼知产 点击: 发布时间:2021-04-02
一种火龙果的种植装置的制作方法

本实用新型涉及火龙果种植的技术领域,特别是涉及一种火龙果的种植装置。



背景技术:

火龙果为多年生攀援性的多肉植物,其植株无主根,侧根大量分布在浅表土层,同时有很多气生根,可攀援生长。目前,种植时将火龙果种子或火龙果苗种植在水泥立柱旁边,并在立的水泥柱上端固定一个废旧轮胎,采用绳子固定火龙果枝蔓,使火龙果枝蔓在水泥立柱上攀爬生长,但水泥立柱和废旧轮胎的重量都很大,不方便运输,安装麻烦,且火龙果枝蔓生长环境的温度为大气温度,无法使火龙果枝蔓保持较好的生长速度,种植初期龙果种子的出苗率低,还无法满足火龙果枝蔓生长过程中需要的营养成分,此外,废旧轮胎还会遮挡住部分阳光,导致火龙果枝蔓光照不足,且火龙果枝蔓之间会互相缠绕,不便于后续打理和采摘。



技术实现要素:

本实用新型要解决的技术问题是:提供一种能提高火龙果生长速度,能提高火龙果品质,且安装方便,方便采摘火龙果的火龙果的种植装置。

为了解决上述技术问题,本实用新型提供了一种火龙果的种植装置,包括立管、枝蔓固定杆和分株板,所述枝蔓固定杆设有多个,多个所述枝蔓固定杆设置在所述立管上部的外周且沿所述立管的周向间隔均匀排布,所述枝蔓固定杆的末端朝下设置,每一所述枝蔓固定杆上均设有多个用于通过绳子将火龙果枝蔓固定在所述枝蔓固定杆上的第一绳环,所述分株板的中部设有与所述立管的形状匹配的安装孔,所述分株板设置在所述立管的下部并通过定位销固定,所述分株板上设有多个沿所述分株板的周向间隔均匀设置的分株孔,每一所述分株孔可供一枝蔓穿过,所述分株孔的数量与所述枝蔓固定杆的数量相同,所述立管内设有用于储存营养土的空腔,所述立管的侧壁上间隔均匀设有多个沿所述立管的周向间隔均匀排布的过根孔组,所述过根孔组包括多个沿所述立管轴向间隔均匀设置的过根孔,所述立管的顶端设有用于敷设有防晒网或薄膜的网架,所述网架与所述立管可拆卸连接。

作为本实用新型优选的方案,所述网架的中部设有与所述立管形状配合的固定柱,所述固定柱与所述网架相互垂直。

作为本实用新型优选的方案,所述立管的侧壁上设有多个用于将灌溉水喷洒在枝蔓上的喷淋头,所述喷淋头的进水端与水源连接,所述喷淋头的出水口设置在所述喷淋头的外周并沿所述喷淋头的周向间隔均匀排布并将灌溉水向四周喷洒至枝蔓上。

作为本实用新型优选的方案,所述枝蔓固定杆通过伸缩杆设置在所述立管的上部,所述枝蔓固定杆与所述伸缩杆转动连接,所述伸缩杆呈水平设置。

作为本实用新型优选的方案,所述枝蔓固定杆为圆弧结构。

作为本实用新型优选的方案,所述立管的侧壁的外侧设有多个第二绳环组,所述第二绳环组的数量与所述分株孔的数量相同,每一所述第二绳环组对应设置在所述分株孔的上方,所述第二绳环组包括多个沿所述立管轴向间隔均匀设置的第二绳环。

作为本实用新型优选的方案,所述枝蔓固定杆设有四个且呈十字设置在所述立管的外周,相应地,所述分株孔设有四个,所述第二绳环组设有四个。

作为本实用新型优选的方案,所述立管上设有与所述定位销卡接配合的限位孔。

作为本实用新型优选的方案,还包括枝蔓盆,枝蔓盆内设有与立管卡接配合的安装座,安装座与立管螺纹配合,或者立管穿插或套设在安装座上并通过紧固螺丝连接固定。

作为本实用新型优选的方案,所述立管的底部设有三角支脚。

本实用新型实施例一种火龙果的种植装置与现有技术相比,其有益效果在于:

种植时,将火龙果种子或火龙果苗分别种植在分株孔的下方,使枝蔓向上生长时穿过其上方的分株孔,并通过绳子将所有枝蔓均固定在立管上,当枝蔓生长至立管的上部时,将每根枝蔓分别通过绳子固定在不同枝蔓固定杆的第一绳环上,使枝蔓沿枝蔓固定杆向下生长,有效地防止火龙果枝蔓之间缠绕,使火龙果枝蔓能排列有序,提高光照利用率,且结构简单,安装方便,同时利于火龙果枝蔓的成型,空间利用率高,方便后续打理和采摘火龙果,且通过绳子对火龙果枝蔓进行捆绑,简单快捷,成本低;其中,枝蔓在生长过程中其根系能通过过根孔伸入营养土中吸取营养和水分,能满足火龙果枝蔓生长过程中需要的营养成分,提高火龙果生长速度,提高火龙果的品质;此外,通过网架的设置,能根据使用需求在网架上敷设防晒网或薄膜,如:种植前期在网架上敷设薄膜,以提高火龙果种植环境的温度;夏季时在网架上敷设防晒网,以降低火龙果种植环境的温度;台风时期在网架上敷设薄膜,以保护火龙果,由此,使火龙果枝蔓处于温度适宜的良好的生长环境中,提高火龙果种子的出苗率,提高火龙果枝蔓的生长速度,还能防止火龙果被台风刮落。

附图说明

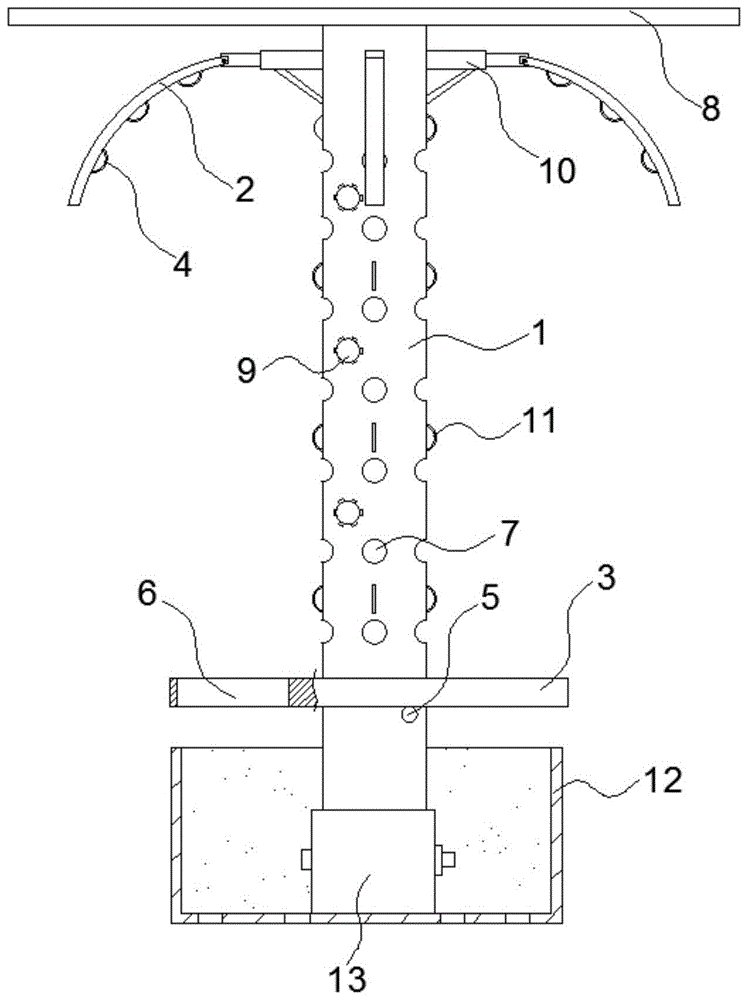

图1是本实用新型实施例一提供的一种火龙果的种植装置的结构示意图;

图2是本实用新型实施例二提供的一种火龙果的种植装置的结构示意图;

图中,1、立管;2、枝蔓固定杆;3、分株板;4、第一绳环;5、定位销;6、分株孔;7、过根孔;8、网架;9、喷淋头;10、伸缩杆;11、第二绳环组;12、枝蔓盆;13、安装座;14、三角支脚。

具体实施方式

下面结合附图和实施例,对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型,但不用来限制本实用新型的范围。

在本实用新型的描述中,应当理解的是,本实用新型中采用术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”、“第三”仅用于描述目的,而不能理解为指示或暗示相对重要性。

如图1和图2所示,本实用新型实施例优选实施例的一种火龙果的种植装置的优选实施例,其包括立管1、枝蔓固定杆2和分株板3,所述枝蔓固定杆2设有多个,多个所述枝蔓固定杆2设置在所述立管1上部的外周且沿所述立管1的周向间隔均匀排布,所述枝蔓固定杆2的末端朝下设置,每一所述枝蔓固定杆2上均设有多个用于通过绳子将火龙果枝蔓固定在所述枝蔓固定杆2上的第一绳环4,所述分株板3的中部设有与所述立管1的形状匹配的安装孔,所述分株板3设置在所述立管1的下部并通过定位销5固定,所述分株板3上设有多个沿所述分株板3的周向间隔均匀设置的分株孔6,具体的,分株孔6枝位于蔓固定杆的下方,每一所述分株孔6可供一枝蔓穿过,所述分株孔6的数量与所述枝蔓固定杆2的数量相同,所述立管1内设有用于储存营养土的空腔,所述立管1的侧壁上间隔均匀设有多个沿所述立管1的周向间隔均匀排布的过根孔7组,所述过根孔7组包括多个沿所述立管1轴向间隔均匀设置的过根孔7,所述立管1的顶端设有用于敷设有防晒网或薄膜的网架8,所述网架8与所述立管1可拆卸连接;所述立管1上设有与所述定位销5卡接配合的限位孔。

示例性的,所述网架8的中部设有与所述立管1形状配合的固定柱,所述固定柱与所述网架8相互垂直;安装时,将固定柱穿设或套设在立管1的顶端,再将防晒网或保温薄膜敷设在网架8上并通过绳子固定,从而网架8将安装在立管1上,拆装方便。

示例性的,所述立管1的侧壁上设有多个用于将灌溉水喷洒在枝蔓上的喷淋头9,所述喷淋头9的进水端与水源连接,所述喷淋头9的出水口设置在所述喷淋头9的外周并沿所述喷淋头9的周向间隔均匀排布并将灌溉水向四周喷洒至枝蔓上;具体的,喷淋头9沿立管1的轴向或/和径向间隔均匀排布,且喷淋头9位于两个过根孔7之间的位置,防止喷淋头9阻碍到火龙果枝蔓生长,喷淋头9设置在立管1的侧壁上,喷淋头9的进水端通过水管与水源连接,水管设置在空腔内,方便对火龙果枝蔓进行灌溉。

示例性的,所述枝蔓固定杆2通过伸缩杆10设置在所述立管1的上部,所述枝蔓固定杆2与所述伸缩杆10转动连接,所述伸缩杆10呈水平设置,所述枝蔓固定杆2为圆弧结构;具体的,伸缩杆10的固定端与立管1之间设有支撑杆,伸缩杆10、立管1与支撑杆形成三角形稳定结构;由此,在火龙果枝蔓还未生长至立管1的上部时,能将枝蔓固定杆2回缩,减少占地空间。

示例性的,所述立管1的侧壁的外侧设有多个第二绳环组11,所述第二绳环组11的数量与所述分株孔6的数量相同,每一所述第二绳环组11对应设置在所述分株孔6的上方,所述第二绳环组11包括多个沿所述立管1轴向间隔均匀设置的第二绳环;由此,能将每根火龙果枝蔓分别固定在立管1上,防止火龙果枝蔓沿立管1生长时缠绕,使火龙果枝蔓排列更整齐。

示例性的,所述枝蔓固定杆2设有四个且呈十字设置在所述立管1的外周,相应地,所述分株孔6设有四个,所述第二绳环组11设有四个;由此,防止火龙果枝蔓过多彼此之间会相互遮挡,导致被遮挡的火龙果枝蔓生长缓慢。

实施例一,如图1所示,火龙果的种植装置还包括枝蔓盆12,枝蔓盆12内设有与立管1卡接配合的安装座13,安装座13与立管1螺纹配合,或者立管1穿插或套设在安装座13上并通过紧固螺丝连接固定;具体的,枝蔓盆12的底部设有透气孔,所述过根孔7位于所述分株板3与所述枝蔓固定杆2之间;由此,方便移动火龙果枝蔓,能在室内种植火龙果枝蔓,也能将火龙果枝蔓移至路边做盆栽。

实施例二,如图2所示,所述立管1的底部设有三角支脚14;具体的,所述第二绳环位于所述三角支脚14与所述枝蔓固定杆2之间,所述过根孔7位于所述分株板3与所述枝蔓固定杆2之间;在土地上种植火龙果枝蔓时,能防止立管1左右倾倒。

本实用新型的工作过程为:种植时,将火龙果种子或火龙果苗分别种植在分株孔6的下方,使枝蔓向上生长时穿过其上方的分株孔6,并通过绳子将所有枝蔓均固定在立管1上,当枝蔓生长至立管1的上部时,将每根枝蔓分别通过绳子固定在不同枝蔓固定杆2的第一绳环4上,使枝蔓沿枝蔓固定杆2向下生长。

综上,本实用新型实施例提供一种火龙果的种植装置,其能有效地防止火龙果枝蔓之间缠绕,使火龙果枝蔓能排列有序,提高光照利用率,且结构简单,安装方便,同时利于火龙果枝蔓的成型,空间利用率高,方便后续采摘火龙果,且通过绳子对火龙果枝蔓进行捆绑,简单快捷,成本低;其中,枝蔓在生长过程中其根系能通过过根孔7伸入营养土中吸取营养和水分,能满足火龙果枝蔓生长过程中需要的营养成分,提高火龙果生长速度,提高火龙果的品质;此外,通过网架8的设置,能根据使用需求在网架8上敷设防晒网或薄膜,如:种植前期在网架8上敷设薄膜,以提高火龙果种植环境的温度;夏季时在网架8上敷设防晒网,以降低火龙果种植环境的温度;台风时期在网架8上敷设薄膜,以保护火龙果,由此,使火龙果枝蔓处于温度适宜的良好的生长环境中,提高火龙果种子的出苗率,提高火龙果枝蔓的生长速度,还能防止火龙果被台风刮落。

在本实用新型的描述中,应当理解的是,除非另有明确的规定和限定,本实用新型中采用术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。

以上所述仅是本实用新型的优选实施方式,应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型技术原理的前提下,还可以做出若干改进和替换,这些改进和替换也应视为本实用新型的保护范围。
