用于养殖海洋生物的船舶的制作方法

本发明涉及一种用于养殖海洋生物的船舶，该船舶包括多个装有海水和将被养殖的海洋生物的罐，并且该罐在底部朝着周围的海水开放。

背景技术：

no20100465涉及改装的货船和散装货船中的养殖设施，还涉及鱼类和贝类养殖的相关应用。这里描述的是一个与海洋物理隔离的封闭设施，因此诸如逃生、鲑鱼虱子和疾病等不利条件不再是问题。

no20120852涉及主要重新装备的货船中的相应浮式生产设备，该设备包括多个容纳养殖生物的密闭且装满水的罐以及相关的泵和管道，其中每个罐都包括进水口和出水口，用于循环从周围的海中带来的水。

另外，参考了no861157a、cn101933484b、cn203186551u、cn202385621u、cn2114290u和cn106945791a。

发明目的

一个目的是提供一种货船或类似的船，其中在该船的罐中放置一个或多个养殖网箱，并且该船舶的罐在底部具有开口以供该船舶的罐自然填充，直到一定水平。

总的来说，当对船舶进行压载从而降低养殖网箱中水的提升高度时，可以将罐的水位填充到与船外的水位相对应的高度。这节省了能源。

通过在彼此连接的船上的每个罐的水面上都设有走道，可以实现养殖网箱的简单操作和安装。这样做的好处是，可以更好地进行鱼的移动的物流和分拣，也可以更好地进行饲料的物流。在操作过程中，可以关闭罐的舱门，可以连续喂食，并且不会受到来自鸟的攻击，该攻击会给鱼带来压力。可以进行照明，以使鱼在宰杀之前不会发生性成熟。

技术实现要素：

上述目的可通过用于养殖海洋生物的船舶达到，该船舶包括多个装有海水和将被养殖的海洋生物的罐。这些罐在底部对周围的海水开放，各个罐包括可容纳海洋生物的养殖网箱。养殖网箱包括容纳海洋生物的网、以及与网有关的在外部设置的帆布，并且所述罐包括用于向养殖网箱供应海水的进水管线或与其相连。所述罐包括用于使海水从养殖网箱中流出的出水管线或与其相连。

位于船舶底部的罐优选地包括通向海水的开口，以使周围的海水通过，因为每个罐都被布置成被填充至与船舶外部的海水水面相对应的水平。

罐可通过贯穿罐壁的通路或通道彼此连接。

优选地，所述罐包括在所述养殖网箱中的水面上延伸的走道。这些走道可以放置在船舶甲板的下方，并通过各个罐之间的通道相互连接。

固定环可安装在相应的走道下方，其中固定环用作养殖网箱的悬架。

相应的养殖网箱在底部可包括废物分离器，所述废物分离器连接到船舶上的废物设施。

出水管线的出口优选地以比进水管线的入口更深的水平放置在海水中。

此外，各个养殖网箱可包括一个或多个水分配器，该水分配器布置成以旋转运动的方式设置每个网箱中的水。

各个养殖网箱中的网可以是透水网。同样，各个养殖网箱中的帆布可以是水密帆布或帆布袋。

附图说明

下面将参考附图更详细地描述本发明的优选实施例，其中：

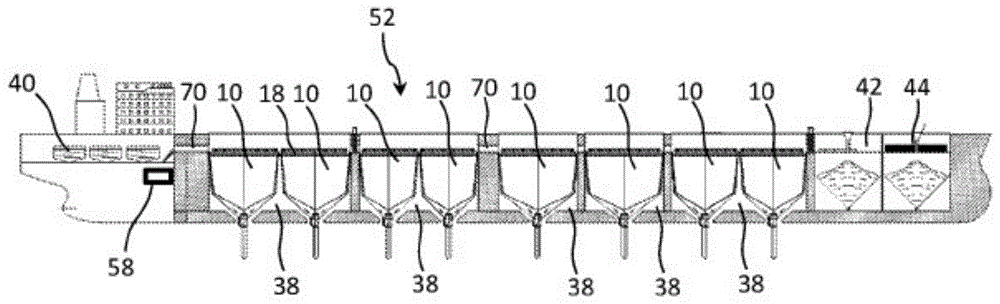

图1示出了沿着图2中的线a-a截取的根据本发明的船舶的截面图，该船舶配备有多个带有养殖网箱的罐；

图2示出了从上方和从外部观察的根据本发明的船舶；

图3示出了从上方观察的且与养殖网箱处于同一高度的根据本发明的船舶；

图4示出了根据本发明的船舶的截面图，其中船舶具有空罐；

图5示出了根据本发明的船舶的截面图，其中船舶具有罐，罐配备有养殖网箱；

图6示出了根据本发明的船舶的纵向剖视图，其中罐配备有两个养殖网箱；

图7显示了从上方看的图6所示的养殖网箱；

图8显示了养殖网箱在罐中的悬挂。

具体实施方式

本发明涉及一种重新装备的船舶52，船舶52装备有多个罐38，罐38填充有各自的养殖网箱10，养殖网箱10用于养殖海洋生物，例如鱼类。在罐38的后面，船舶52可以具有用于孵化幼鲑的一个或多个孵化罐40，孵化罐40从脱盐单元获得淡水。这样的脱盐单元在大型船上是常见的，主要用于从盐水中制造饮用水。在船舶52的前部，可以设置带有鱼的加工和包装室的罐或房间42、44。因此，根据本发明的船舶52将能够提供从幼鲑、分阶段养殖以及最终鱼产品的屠宰和包装的完整生产线。

此外，船舶52被装备为这种货船，因此不再详细说明。船舶52包括压载舱20。此外，船舶52可通过锚固缆绳54锚固，使得船舶在风中保持稳定。

本发明的基本特征是船舶52的罐38向周围的海水62开放。因此，罐38配备有开放的海水开口36，使得周围的海水62可以通过每个罐38底部的海水开口36“自由”流入和流出。海水开口36用作罐38的进水口和出水口。

海水开口36可以具有圆锥形的截面，例如，如图5和图6所示，使得海水开口的形状大致对应于养殖网箱10的圆锥形下部。可替换地，为了减少重新改造船舶52的量，可以形成如图4所示的海水开口。

每个罐38优选地配备有围绕养殖网箱10延伸的走道18和/或替代地，走道18可以在养殖网箱上延伸。走道18和紧固环48在内部固定在相应的罐38中。楼梯22可以从走道18延伸到船舶52上的甲板56。此外，罐壁38a可以具有通道70形式的开口，使得走道18可以形成一条贯穿整个船舶52的连续走道或进入路径，从孵化罐40一直到加工和包装单元42、44。

如图4所示，养殖网箱10被插入并安装在空罐38中，并且可以被悬挂在走道18下方的紧固环48中，并且可以悬挂在罐壁38a上的紧固件26上，如图8所示。用于帆布或帆布袋14和网12的紧固环48通常处于不同水平高度处。这是为了尽可能多地利用罐28中的面积。因此，网12和帆布14可以以上部的大致矩形的形式悬挂，如图7所示。

如图1所示，罐38可具有不同的尺寸，并可包括一个或多个养殖网箱10。类似地，相应的罐38或养殖网箱10可借助舱门50关闭。

更详细地，作为养殖网箱10，可以使用悬挂在走道18下方的可渗透水的网12，同时将设置在外部的帆布14或帆布袋安装到罐壁38a上的固定点26。网12容纳将要养殖的鱼，而帆布14防止周围的海水62与网12内的水混合。但是，如果合适的话，可以在一个罐38中仅使用一个网12，而在不同的罐38中只使用一块帆布14。

每个罐38包括一个或多个养殖网箱10。在所示的示例中，在每个罐38中使用一个或两个养殖网箱10。

通过在每个罐38的底部设置海水开口36，可以将罐38中的水面34保持在船舶52外部的海水64的水位处。通过将水压载进压载罐20中和从压载罐20中压出，可以设定罐38内的水位34。这样一来，船舶52被设置在如下水平高度，即罐38内的水面34被填充至帆布14的上边缘，随后，帆布14内部的水面28的高度将仅高几厘米，以使帆布袋“伸展”，例如，如图8中所示。

结果是，实际上不需要将海水提升到养殖网箱10内的任何程度，因此，基本上只需要使海水循环即可。

此外，每个罐38或养殖网箱10可以配备有一个或多个进水管线16，进水管线16连接到相应的水分配器46以使养殖网箱10中的水循环。水分配器46的出口喷嘴可以配备有柔性弯曲部，以控制水的流动，从而可以将养殖网箱10中的水设置成以旋转运动的方式流动。图7示出了在每个养殖网箱10中彼此相对安装的两个水分配器46。自然地，可以使用更多或更少的水分配器，例如，每个“角”中使用一个。从进水管线16收集到养殖网箱10的水优选地可以从没有虱子的深度并且从与从周围海水62驱入罐38中的水不同的深度提起。

为了有助于在养殖网箱10中的循环，每个罐38或养殖网箱10包括出水管线30，水在出水管线30中被输送出。优选地，将出水管线30的出水口放置成低于进水管线16的进水口，从而形成“虹吸”效应。出水管线30和出水口可以悬挂在相应的绳索68等中。

进水管线16和出水管线30都可以在管线的末端包括相应的滤水器16a、30a。特别地，进水管线16上的这种过滤器16a将防止海水层中的不想要的颗粒或生物体(例如水母、虱子、变形虫和有毒藻类)的流入。如图5所示，过滤器16a被浸没并且大致形成为圆柱体。过滤器16a的一个实施例可以配备有构成壁的过滤帆布或网以及围绕着用于在网箱中供应海水的进水口的框架。过滤器可以通过以下方式实现自我清洁：包括内部水驱动和旋转的喷杆，该喷杆包含垂直冲洗管线，该冲洗管线包括指向过滤帆布并与过滤帆布相距一定距离的喷嘴，喷杆还可以具有主要、水平朝向的喷嘴，该喷嘴被布置成产生反作用力，该反作用力围绕喷杆的轴产生旋转力矩，以使喷杆进入受控旋转状态。

进水管线16和出水管线30可以穿过每个罐38的底部中的海水开口36，或者穿过船舶的船体中的合适的开口。

图5将出水管线30示出为在末端具有过滤器30a的管线。图6将出水管线显示为管，如果需要，该管可以配备过滤器。

每个养殖网箱10最初可以主要形成为标准养殖网箱。例如，网12在下部可以包括死鱼收集器，该死鱼收集器通过管道连接到泵66。泵66可以是废料泵，该废料泵放置在紧固环48中以将废物泵出至收集罐或位于船舶52上其他位置的过滤器。

网12和走道18在紧固环48上方延伸。鱼60的抚育从走道进行。

此外，养殖网箱10在下部(即帆布14的下部)还可包括废物分离器32，废物分离器32可以以相应的方式收集废物并通过管道与船舶52上的船废物设备58连接。这可以与前面提到的收集罐相同。出水管线30可以被安装到废物分离器32。如果不使用废物分离器32，则出水管线30被安装到帆布14的圆锥形下部。

养殖网箱10可以养殖处于不同生长阶段的鱼，从孵化场和幼鲑到准备屠宰的鱼。连接到每个养殖网箱的可以是专用的氧气罐、给料罐和清洁设施，分别为每个网箱供应饲料和氧气，并从网箱中的水中过滤出沉积物/污泥。

在走道18的下方，或在紧固环48上，可以安装用于泵送鱼的线，并且还可以安装给料软管。此外，每个罐38或养殖网箱10可以配备有饲料分配器24。

此外，船舶52可包括用于给料并从主甲板56填充的料仓。

所示的走道18位于养殖网箱10中水面28上方约一米的高度处。

要捕捉到鱼，可以使用渔网。或者，可以将鱼转移并吸出。

走道18可包括可移动部分，以便存在通道以在输送鱼时对泵进行维护和操作、清洁帆布和固定在网上。

在每个罐38之间的罐壁38a中都设置有将每个罐38中的走道18彼此连接的纵向延伸的通道70或通路。通道70优选地在与走道18同一高度处穿过罐壁38a或船舶52中的隔板。通道70连接罐38和穿过船舶52的其他区域并形成一个封闭通道，该封闭通道可以有效养鱼，并可用于鱼和给料软管的运输，渔民可以快速移动，并以有效的方式将设备从一个网箱中移到另一个网箱中。优点是可以为鱼类的移动和分类提供更好的物流，也可以使饲料物流更好。通道70还使得可以避免为每个罐使用梯子。

被认为是使用过的船舶52通常很大，以致可以在主甲板下建造一个额外的工作平台甲板(走道等)，这使得有可能使用柔性帆布袋作为养殖容器。
