一种风景园林树木用农药喷洒装置及其使用方法与流程

本发明涉及农药喷洒技术领域，具体涉及一种风景园林树木用农药喷洒装置及其使用方法。

背景技术：

风景园林树木在维护保养过程中需要进行农药喷洒。专利文件(201910290491.0)公开了一种农药喷洒机，该农药喷洒机主要由风机上盖、风机隔离板、涡轮风机、风机底座、水箱、旋转座前盖板、喷头外壳、喷头橡胶垫、喷头内塞、喷头固定板、旋转座限位块、旋转座主体、旋转座后盖板、外风管、水阀开关固定板、旋转电机固定板、风管分接管套、旋转电机、方管支架、内风管、支架后盖板构成。水箱加上药水，启动涡轮风机，涡轮风机产生的风压一部分经其中一个出水管接头注入水箱里，另一部分通过风管送到风口，水箱产生的压力把把水箱里的药水通过输水管道送到风管管里与风压进行汇合，涡轮风机的风不断加压，喷洒到1至5米的范围位置，为了使其面积增大，本设备上设置有左右90吨旋转电机，让其覆盖面积增大。但是该农药喷洒设备体积大，不方便携带，同时移动比较困难，现有的小体积农药喷洒设备无法满足不同高度的园林树木农药喷洒需求，同时农药在设备内容易出现沉淀以及附着在设备内壁的情况。

技术实现要素：

本发明的目的在于提供一种风景园林树木用农药喷洒装置及其使用方法，解决以下技术问题：(1)抽液泵通过抽液管处抽取农药，并通过第一连接管排至药液箱内，将底壳放在地面上，开启升降电机，升降电机输出轴带动皮带轮一转动，两个皮带轮一通过皮带一同向转动，两个皮带轮一同轴带动两个第一传动辊转动，两个第一传动辊配合两个第二传动辊带动传动带转动，第一升降板下降，第二升降板上升，导向轮下降，导向轮从底壳底部移出，通过导向轮将农药喷洒装置移动至喷洒位置，而后升降电机输出轴反向转动，第一升降板上升，第二升降板下降，导向轮收回至底壳内，同时插土杆从底壳内移出，开启安装电机，安装电机输出轴带动皮带轮二转动，若干皮带轮二通过皮带二同向转动，皮带轮二同轴带动插土杆转动，插土杆插入园林的土壤中，通过以上结构设置，该农药喷洒装置的导向轮可以自动进出底壳，方便农药喷洒装置的移动，同时在需要使用时可以将若干插土杆插入园里的土壤中，保证进行农药喷洒时安装的伸缩组件不会倾倒；(2)通过背带的设置，使得操作人员方便携带该农药喷洒装置，从其中一个存放槽内取出伸缩组件，将套杆套在第二柱状凸起上，转动连接套，调节插杆和套杆的间距，将缠绕管上的第二接管套套在排液管上，取出其余存放槽中的伸缩组件，依次将相邻两个伸缩组件的插杆与套杆插接，将相邻缠绕管的第一接管套与第二接管套连接，开启两个升降气缸，升降气缸活塞杆收缩带动气动手指上升，气动手指通过夹持块带动喷头上升，喷头从喷头安装口内移出，取下喷头，将喷头安装在最上方的缠绕管上的第一接管套上，通过以上结构设置，该农药喷洒装置设置四个伸缩组件，并将四个伸缩组件安装在存放槽中，同时通过喷头安装口的设置，方便农药喷洒装置的携带，同时伸缩组件可以调节长短，满足不同高度的园林树木的农药喷洒需求；(3)喷洒农药前开启驱动电机，驱动电机输出轴带动驱动杆转动，驱动杆带动搅拌框和若干搅拌臂转动，搅拌框上的刮片将药液箱内壁附着的农药刮除，搅拌臂对农药进行搅拌，排液泵通过第二连接管抽取药液箱中的农药，并通过排液管排至缠绕管内，并从喷头喷出，对园林树木进行农药喷洒，通过以上结构设置，该农药喷洒装置可以有效避免药液箱内出现附着内壁的农药以及沉淀的农药，使得农药的喷洒更加充分且均匀。

本发明的目的可以通过以下技术方案实现：

一种风景园林树木用农药喷洒装置，包括药液箱，所述药液箱设置于外壳体内，所述外壳体内设置有抽液泵、排液泵，所述外壳体上设置有四个存放槽，所述存放槽内安装有第一柱状凸起，所述存放槽内设置有伸缩组件，所述伸缩组件包括连接套、插杆、套杆，所述连接套两端分别螺纹连接插杆、套杆，所述套杆插接第一柱状凸起，所述伸缩组件上绕设有缠绕管，所述缠绕管上安装有第一接管套、第二接管套，所述外壳体上安装有第二柱状凸起，所述外壳体上开设有喷头安装口，所述外壳体顶部内壁安装有两个升降气缸，所述升降气缸活塞杆连接气动手指，所述气动手指上安装有两个夹持块；

所述外壳体底部安装有底壳，所述底壳内设置有两个第一传动辊、两个第二传动辊，相邻第一传动辊与第二传动辊之间通过传动带传动连接，所述传动带两侧分别安装有第一升降板、第二升降板，所述第一升降板上安装有导向轮，所述第二升降板上安装有安装壳，所述安装壳内设置有若干皮带轮二，若干皮带轮二之间通过皮带二传动连接，所述第二升降板底部转动安装有若干插土杆，若干插土杆与若干皮带轮二一一对应，所述插土杆同轴连接皮带轮二，所述安装壳上安装有安装电机，所述安装电机输出轴连接其中一个皮带轮二。

进一步的，所述外壳体上安装有抽液管、排液管，所述抽液管、排液管、第二柱状凸起均安装于外壳体同侧，所述抽液管连通抽液泵抽水端，所述抽液泵排水端安装有第一连接管，所述第一连接管远离抽液泵一端连通药液箱，所述排液管连通排液泵排水端，所述排液泵抽水端安装有第二连接管，所述第二连接管远离排液泵一端连通药液箱，所述第二柱状凸起与套杆为配合构件，所述第二接管套与排液管为配合构件。

进一步的，四个存放槽设置于外壳体四处拐角位置，所述插杆与套杆为配合构件，所述第一接管套、第二接管套分别安装于缠绕管两端，所述第一接管套与第二接管套为配合构件。

进一步的，所述喷头安装口开设于外壳体顶部中间位置，两个升降气缸分别设置于喷头安装口两侧，所述夹持块用于夹持喷头。

进一步的，所述药液箱为圆筒状箱体结构，所述药液箱一端安装有驱动电机，所述驱动电机输出轴端部安装有驱动杆，所述驱动杆设置于药液箱内，所述驱动杆上安装有搅拌框，所述搅拌框两侧对称安装有两个刮片，所述刮片与药液箱内壁接触，所述驱动杆上安装有若干搅拌臂，若干搅拌臂等间距安装于驱动杆上，所述驱动杆两侧与搅拌框两端相连接。

进一步的，两个第一传动辊设置于两个第二传动辊上方，两个第一传动辊设置于同一高度，两个第二传动辊设置于同一高度。

进一步的，所述底壳一侧安装有侧壳，所述侧壳上安装有升降电机，所述侧壳内转动设置有两个皮带轮一，两个皮带轮一之间通过皮带一传动连接，两个皮带轮一与两个第一传动辊一一对应，皮带轮一同轴连接第一传动辊，所述外壳体顶部安装有两个背带，所述外壳体两侧均安装有散热鳍片。

进一步的，该农药喷洒装置的使用方法如下：

步骤一：抽液泵通过抽液管处抽取农药，并通过第一连接管排至药液箱内，将底壳放在地面上，开启升降电机，升降电机输出轴带动皮带轮一转动，两个皮带轮一通过皮带一同向转动，两个皮带轮一同轴带动两个第一传动辊转动，两个第一传动辊配合两个第二传动辊带动传动带转动，第一升降板下降，第二升降板上升，导向轮下降，导向轮从底壳底部移出，通过导向轮将农药喷洒装置移动至喷洒位置，而后升降电机输出轴反向转动，第一升降板上升，第二升降板下降，导向轮收回至底壳内，同时插土杆从底壳内移出，开启安装电机，安装电机输出轴带动皮带轮二转动，若干皮带轮二通过皮带二同向转动，皮带轮二同轴带动插土杆转动，插土杆插入园林的土壤中；

步骤二：从其中一个存放槽内取出伸缩组件，将套杆套在第二柱状凸起上，转动连接套，调节插杆和套杆的间距，将缠绕管上的第二接管套套在排液管上，取出其余存放槽中的伸缩组件，依次将相邻两个伸缩组件的插杆与套杆插接，将相邻缠绕管的第一接管套与第二接管套连接，开启两个升降气缸，升降气缸活塞杆收缩带动气动手指上升，气动手指通过夹持块带动喷头上升，喷头从喷头安装口内移出，取下喷头，将喷头安装在最上方的缠绕管上的第一接管套上；

步骤三：喷洒农药前开启驱动电机，驱动电机输出轴带动驱动杆转动，驱动杆带动搅拌框和若干搅拌臂转动，搅拌框上的刮片将药液箱内壁附着的农药刮除，搅拌臂对农药进行搅拌，排液泵通过第二连接管抽取药液箱中的农药，并通过排液管排至缠绕管内，并从喷头喷出，对园林树木进行农药喷洒。

本发明的有益效果：

(1)本发明的一种风景园林树木用农药喷洒装置及其使用方法，抽液泵通过抽液管处抽取农药，并通过第一连接管排至药液箱内，将底壳放在地面上，开启升降电机，升降电机输出轴带动皮带轮一转动，两个皮带轮一通过皮带一同向转动，两个皮带轮一同轴带动两个第一传动辊转动，两个第一传动辊配合两个第二传动辊带动传动带转动，第一升降板下降，第二升降板上升，导向轮下降，导向轮从底壳底部移出，通过导向轮将农药喷洒装置移动至喷洒位置，而后升降电机输出轴反向转动，第一升降板上升，第二升降板下降，导向轮收回至底壳内，同时插土杆从底壳内移出，开启安装电机，安装电机输出轴带动皮带轮二转动，若干皮带轮二通过皮带二同向转动，皮带轮二同轴带动插土杆转动，插土杆插入园林的土壤中，通过以上结构设置，该农药喷洒装置的导向轮可以自动进出底壳，方便农药喷洒装置的移动，同时在需要使用时可以将若干插土杆插入园里的土壤中，保证进行农药喷洒时安装的伸缩组件不会倾倒；

(2)通过背带的设置，使得操作人员方便携带该农药喷洒装置，从其中一个存放槽内取出伸缩组件，将套杆套在第二柱状凸起上，转动连接套，调节插杆和套杆的间距，将缠绕管上的第二接管套套在排液管上，取出其余存放槽中的伸缩组件，依次将相邻两个伸缩组件的插杆与套杆插接，将相邻缠绕管的第一接管套与第二接管套连接，开启两个升降气缸，升降气缸活塞杆收缩带动气动手指上升，气动手指通过夹持块带动喷头上升，喷头从喷头安装口内移出，取下喷头，将喷头安装在最上方的缠绕管上的第一接管套上，通过以上结构设置，该农药喷洒装置设置四个伸缩组件，并将四个伸缩组件安装在存放槽中，同时通过喷头安装口的设置，方便农药喷洒装置的携带，同时伸缩组件可以调节长短，满足不同高度的园林树木的农药喷洒需求；

(3)喷洒农药前开启驱动电机，驱动电机输出轴带动驱动杆转动，驱动杆带动搅拌框和若干搅拌臂转动，搅拌框上的刮片将药液箱内壁附着的农药刮除，搅拌臂对农药进行搅拌，排液泵通过第二连接管抽取药液箱中的农药，并通过排液管排至缠绕管内，并从喷头喷出，对园林树木进行农药喷洒，通过以上结构设置，该农药喷洒装置可以有效避免药液箱内出现附着内壁的农药以及沉淀的农药，使得农药的喷洒更加充分且均匀。

附图说明

下面结合附图对本发明作进一步的说明。

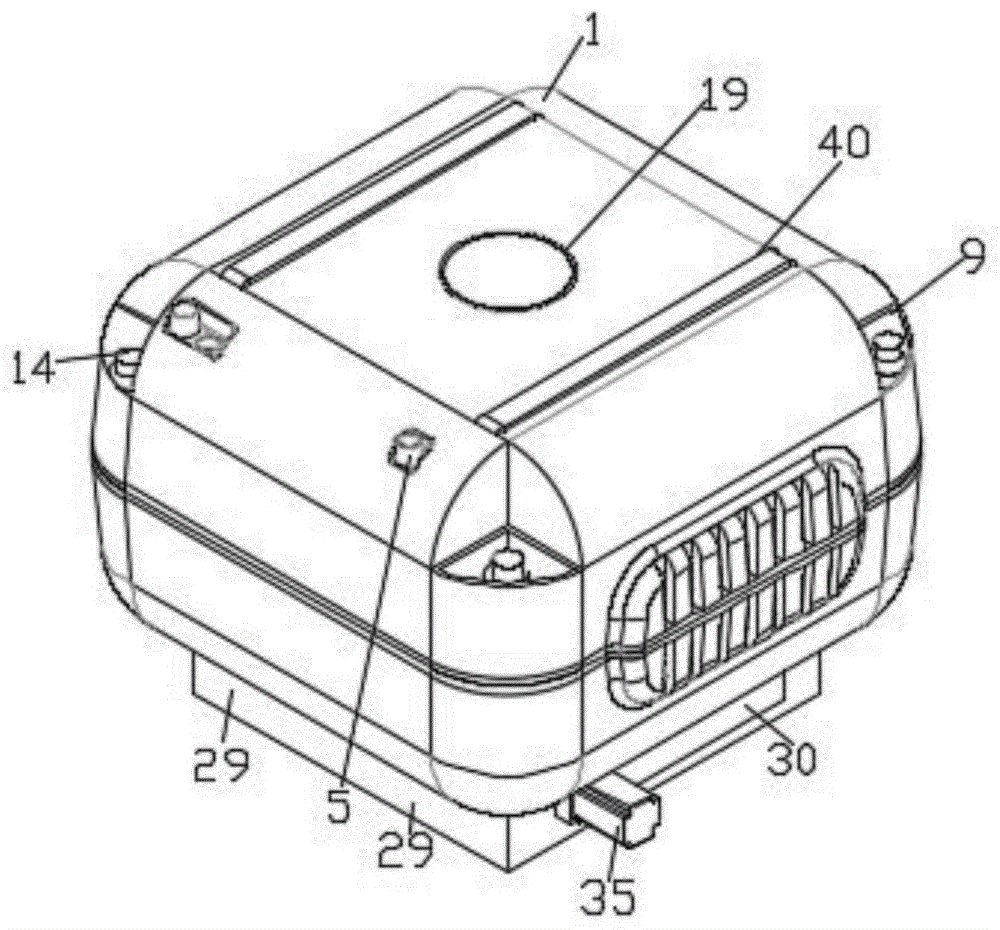

图1是本发明的一种风景园林树木用农药喷洒装置的结构示意图；

图2是本发明外壳体的内部结构图；

图3是本发明喷头的安装视图；

图4是本发明药液箱的内部结构图；

图5是本发明第二柱状凸起的安装视图；

图6是本发明伸缩组件的结构示意图；

图7是本发明缠绕管的结构示意图；

图8是本发明连接套的内部结构图；

图9是本发明底壳的内部结构图；

图10是本发明插土杆的安装视图。

图中：1、外壳体；2、药液箱；3、抽液泵；4、排液泵；5、抽液管；6、第一连接管；7、排液管；8、第二连接管；9、存放槽；10、连接套；11、插杆；12、套杆；13、第一柱状凸起；14、伸缩组件；15、缠绕管；16、第一接管套；17、第二接管套；18、第二柱状凸起；19、喷头安装口；20、喷头；21、升降气缸；22、气动手指；23、夹持块；24、驱动电机；25、驱动杆；26、搅拌框；27、搅拌臂；28、刮片；29、底壳；30、侧壳；31、第一传动辊；32、第二传动辊；33、第一升降板；34、第二升降板；35、升降电机；36、传动带；37、安装壳；38、安装电机；39、插土杆；40、背带。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

请参阅图1-10所示，本发明为一种风景园林树木用农药喷洒装置，包括药液箱2，药液箱2设置于外壳体1内，外壳体1内设置有抽液泵4、排液泵3，外壳体1上设置有四个存放槽9，存放槽9内安装有第一柱状凸起13，存放槽9内设置有伸缩组件14，伸缩组件14包括连接套10、插杆11、套杆12，连接套10两端分别螺纹连接插杆11、套杆12，套杆12插接第一柱状凸起13，伸缩组件14上绕设有缠绕管15，缠绕管15上安装有第一接管套16、第二接管套17，外壳体1上安装有第二柱状凸起18，外壳体1上开设有喷头安装口19，外壳体1顶部内壁安装有两个升降气缸21，升降气缸21活塞杆连接气动手指22，气动手指22上安装有两个夹持块23；

外壳体1底部安装有底壳29，底壳29内设置有两个第一传动辊31、两个第二传动辊32，相邻第一传动辊31与第二传动辊32之间通过传动带36传动连接，传动带36两侧分别安装有第一升降板33、第二升降板34，第一升降板33上安装有导向轮，第二升降板34上安装有安装壳37，安装壳37内设置有若干皮带轮二，若干皮带轮二之间通过皮带二传动连接，第二升降板34底部转动安装有若干插土杆39，若干插土杆39与若干皮带轮二一一对应，插土杆39同轴连接皮带轮二，安装壳37上安装有安装电机38，安装电机38输出轴连接其中一个皮带轮二。

具体的，外壳体1上安装有抽液管5、排液管7，抽液管5、排液管7、第二柱状凸起18均安装于外壳体1同侧，抽液管5连通抽液泵3抽水端，抽液泵3排水端安装有第一连接管6，第一连接管6远离抽液泵3一端连通药液箱2，排液管7连通排液泵4排水端，排液泵4抽水端安装有第二连接管8，第二连接管8远离排液泵4一端连通药液箱2，第二柱状凸起18与套杆12为配合构件，第二接管套17与排液管7为配合构件。

四个存放槽9设置于外壳体1四处拐角位置，插杆11与套杆12为配合构件，第一接管套16、第二接管套17分别安装于缠绕管15两端，第一接管套16与第二接管套17为配合构件。

喷头安装口19开设于外壳体1顶部中间位置，两个升降气缸21分别设置于喷头安装口19两侧，夹持块23用于夹持喷头20。

药液箱2为圆筒状箱体结构，药液箱2一端安装有驱动电机24，驱动电机24输出轴端部安装有驱动杆25，驱动杆25设置于药液箱2内，驱动杆25上安装有搅拌框26，搅拌框26两侧对称安装有两个刮片28，刮片28与药液箱2内壁接触，驱动杆25上安装有若干搅拌臂27，若干搅拌臂27等间距安装于驱动杆25上，驱动杆25两侧与搅拌框26两端相连接。

两个第一传动辊31设置于两个第二传动辊32上方，两个第一传动辊31设置于同一高度，两个第二传动辊32设置于同一高度。

底壳29一侧安装有侧壳30，侧壳30上安装有升降电机35，侧壳30内转动设置有两个皮带轮一，两个皮带轮一之间通过皮带一传动连接，两个皮带轮一与两个第一传动辊31一一对应，皮带轮一同轴连接第一传动辊31，外壳体1顶部安装有两个背带40，外壳体1两侧均安装有散热鳍片。

请参阅图1-10所示，本实施例的一种风景园林树木用农药喷洒装置的工作过程如下：

步骤一：抽液泵3通过抽液管5处抽取农药，并通过第一连接管6排至药液箱2内，将底壳29放在地面上，开启升降电机35，升降电机35输出轴带动皮带轮一转动，两个皮带轮一通过皮带一同向转动，两个皮带轮一同轴带动两个第一传动辊31转动，两个第一传动辊31配合两个第二传动辊32带动传动带36转动，第一升降板33下降，第二升降板34上升，导向轮下降，导向轮从底壳29底部移出，通过导向轮将农药喷洒装置移动至喷洒位置，而后升降电机35输出轴反向转动，第一升降板33上升，第二升降板34下降，导向轮收回至底壳29内，同时插土杆39从底壳内移出，开启安装电机38，安装电机38输出轴带动皮带轮二转动，若干皮带轮二通过皮带二同向转动，皮带轮二同轴带动插土杆39转动，插土杆39插入园林的土壤中；

步骤二：从其中一个存放槽9内取出伸缩组件14，将套杆12套在第二柱状凸起18上，转动连接套10，调节插杆11和套杆12的间距，将缠绕管15上的第二接管套17套在排液管7上，取出其余存放槽9中的伸缩组件14，依次将相邻两个伸缩组件14的插杆11与套杆12插接，将相邻缠绕管15的第一接管套16与第二接管套17连接，开启两个升降气缸21，升降气缸21活塞杆收缩带动气动手指22上升，气动手指22通过夹持块23带动喷头20上升，喷头20从喷头安装口19内移出，取下喷头20，将喷头20安装在最上方的缠绕管15上的第一接管套16上；

步骤三：喷洒农药前开启驱动电机24，驱动电机24输出轴带动驱动杆25转动，驱动杆25带动搅拌框26和若干搅拌臂27转动，搅拌框26上的刮片28将药液箱2内壁附着的农药刮除，搅拌臂27对农药进行搅拌，排液泵4通过第二连接管8抽取药液箱2中的农药，并通过排液管7排至缠绕管15内，并从喷头20喷出，对园林树木进行农药喷洒。

以上内容仅仅是对本发明结构所作的举例和说明，所属本技术领域的技术人员对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离发明的结构或者超越本权利要求书所定义的范围，均应属于本发明的保护范围。
