一种驱鼠防咬噬的电力保护装置的制作方法

发布者:大鱼知产 点击: 发布时间:2021-03-21
一种驱鼠防咬噬的电力保护装置的制作方法

本发明涉及电力输送相关领域,尤其是一种驱鼠防咬噬的电力保护装置。



背景技术:

电线是电力运输的重要组成部分,电线一般都铺设在电井等阴暗处,且大多都没有防护措施,当有鼠类出没时,容易由于老鼠啃咬电线导致电线出现破损,长此以往存在电线破损处短接引发安全事故的可能,另一方面,部分电线设有保护机构,但大多都只有单一的驱鼠功能,长期如此存在鼠类适应导致失效的可能,对电力输送带来隐患。



技术实现要素:

本发明的目的在于提供一种驱鼠防咬噬的电力保护装置,能够克服现有技术的上述缺陷,从而提高设备的实用性。

本发明解决其技术问题所采用的技术方案是:本发明的一种驱鼠防咬噬的电力保护装置,包括主体箱,所述主体箱内设有挡板腔,所述挡板腔下侧连通设有摩擦轮腔,所述摩擦轮腔后侧设有转块腔,所述转块腔右侧连通设有磁性块腔,所述挡板腔右侧设有挡块腔,所述主体箱内设有左右贯通且位于所述挡块腔下侧且与所述挡板腔连通的电线腔,所述电线腔内滑动配合连接有向左右两侧延伸至外界的外部电线,所述外部电线上固定连接有位于所述挡板腔内的滑动连接块,所述滑动连接块右端面与所述挡板腔右端壁之间固定连接有挡板弹簧,所述摩擦轮腔后端壁内转动配合连接有向前延伸至所述所述摩擦轮腔内且向后延伸至所述转块腔内的动力转轴,所述动力转轴上固定连接有位于所述摩擦轮腔内的单向轴承,所述单向轴承上固定连接有能与所述滑动连接块抵接的动力摩擦轮,所述动力转轴上固定连接有位于所述转块腔内且能与所述磁性块腔对应的转动块,所述转动块上固定连接有大磁铁块,所述磁性块腔内滑动配合连接有磁性滑块,所述磁性滑块右端面与所述磁性块腔右端壁之间固定连接有磁性块弹簧,所述磁性块腔右端壁固定连接有能与所述磁性滑块接触的接触开关,所述挡块腔内滑动配合连接有滑动挡块,所述滑动挡块右端面与所述挡块腔右端壁之间固定连接有挡块弹簧,所述滑动挡块上固定连接有感应器,所述滑动挡块左端面固定连接有另一端与所述滑动连接块右端面固定连接的挡块拉绳,所述挡块腔上端壁固定连接有能与所述感应器对应的感应开关。

在上述技术方案基础上,所述挡板腔上侧设有传动带腔,所述传动带腔上侧设有套筒座腔,所述套筒座腔上侧连通设有向上延伸至与外界连通的电灯腔,所述传动带腔下侧设有位于所述挡板腔上侧的扭簧腔,所述传动带腔上端壁内转动配合连接有向下延伸至所述扭簧腔内且向上延伸至所述套筒座腔内的升降丝杆,所述升降丝杆下端面与所述扭簧腔下端壁之间固定连接有复位扭簧,所述套筒座腔内滑动配合连接有向上延伸至所述电灯腔内且与所述升降丝杆螺纹配合连接的升降套筒座,所述套筒座腔右端壁固定连接有能与所述升降套筒座抵接的按压开关,所述升降套筒座上侧末端固定连接有照明电灯,所述按压开关与所述升降套筒座脱离抵接时,所述照明电灯发亮。

在上述技术方案基础上,所述传动带腔上侧设有位于所述套筒座腔右侧的动力齿轮腔,所述动力齿轮腔上侧设有线轮动力腔,所述线轮动力腔上侧设有线轮腔,所述线轮腔下端壁内转动配合连接有向上延伸至所述线轮腔内且向下延伸至所述线轮动力腔内的线轮转轴,所述线轮转轴上固定连接有位于所述线轮腔内的动力线轮,所述动力线轮上固定连接有另一端与所述滑动连接块左端面固定连接的线轮拉绳,所述线轮转轴上固定连接有位于所述线轮动力腔内的线轮齿轮,所述线轮动力腔下端壁内转动配合连接有向上延伸至所述线轮动力腔内且向下延伸至所述动力齿轮腔内的传动轴,所述传动轴上固定连接有位于所述线轮动力腔内且与所述线轮齿轮啮合的半齿轮,所述传动轴上固定连接有位于所述动力齿轮腔内的传动齿轮。

在上述技术方案基础上,所述动力齿轮腔上连通设有位于所述线轮动力腔右侧的滑盖腔,所述滑盖腔内滑动配合连接有磁性滑动盖,所述磁性滑动盖上端面与所述滑盖腔上端壁之间固定连接有滑盖弹簧,所述滑盖腔上端壁固定连接有与所述磁性滑动盖对应的滑盖电磁铁,所述传动带腔上端壁内转动配合连接有向下延伸至所述传动带腔下端壁内且向上延伸至所述动力齿轮腔内的花键主轴,所述花键主轴下侧末端固定连接有与所述主体箱固定连接的电机,所述花键主轴内花键配合连接有向上延伸至所述滑盖腔内且与所述磁性滑动盖转动配合连接的主动轴,所述主动轴上固定连接有位于所述动力齿轮腔内且能与所述传动齿轮啮合的主动齿轮,所述感应器左右滑动使感应开关产生波动时,所述电机定时启动。

在上述技术方案基础上,所述动力齿轮腔上端壁内转动配合连接有向下延伸至所述动力齿轮腔内且向上延伸至外界的从动轴,所述从动轴上固定连接有位于所述动力齿轮腔内且能与所述主动齿轮啮合的从动齿轮,所述主体箱上端固定连接有震动铃,所述从动轴上固定连接有位于所述震动铃内的打击块,所述打击块转动会使所述震动铃发出响声。

在上述技术方案基础上,所述传动带腔上侧连通设有位于所述套筒座腔与所述动力齿轮腔之间的绷紧块腔,所述升降丝杆与所述花键主轴之间动力配合连接有位于所述传动带腔内的传动带轮,所述绷紧块腔内滑动配合连接有能够绷紧所述传动带轮的磁性绷紧块,所述磁性绷紧块上端面与所述绷紧块腔上端壁之间固定连接有绷紧块弹簧,所述绷紧块腔上端壁固定连接有与所述磁性绷紧块对应的绷紧块电磁铁,所述绷紧块腔左右端壁固定连接有与所述磁性绷紧块摩擦配合连接的摩擦块,所述磁性滑块与所述接触开关抵接时,所述滑盖电磁铁和所述绷紧块电磁铁通电。

本发明的有益效果:通过老鼠抓电线时产生的震动,使得滑动连接块产生震动,使打击块击打震动铃发出声音,从而使老鼠听到声音后逃跑,从而达到驱鼠的效果,当老鼠继续啃咬时,通过照明电灯伸出将黑暗的环境突然照亮,使得老鼠感到不适而逃跑,以及拉动电线,使老鼠受惊吓逃跑,停止啃咬电线,实现了多种措施配和驱鼠确保电力输送安全。

附图说明

为了更清楚地说明发明实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

下面结合附图和实施例对本发明进一步说明。

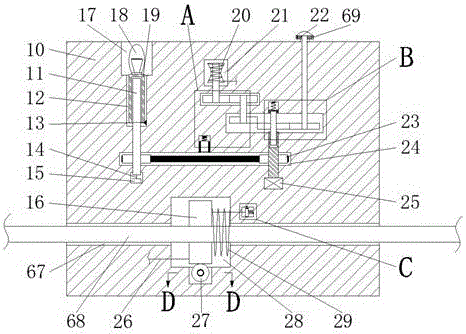

图1是本发明的一种驱鼠防咬噬的电力保护装置整体结构示意图。

图2是图1中a处的放大结构示意图。

图3是图1中b处的放大结构示意图。

图4是图1中c处的放大结构示意图。

图5是图1中d-d处的结构示意图。

具体实施方式

下面结合图1-5对本发明进行详细说明,其中,为叙述方便,现对下文所说的方位规定如下:下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

结合附图1-5所述的一种驱鼠防咬噬的电力保护装置,包括主体箱10,所述主体箱10内设有挡板腔28,所述挡板腔28下侧连通设有摩擦轮腔58,所述摩擦轮腔58后侧设有转块腔61,所述转块腔61右侧连通设有磁性块腔65,所述挡板腔28右侧设有挡块腔51,所述主体箱10内设有左右贯通且位于所述挡块腔51下侧且与所述挡板腔28连通的电线腔67,所述电线腔67内滑动配合连接有向左右两侧延伸至外界的外部电线68,所述外部电线68上固定连接有位于所述挡板腔28内的滑动连接块16,所述滑动连接块16右端面与所述挡板腔28右端壁之间固定连接有挡板弹簧29,所述摩擦轮腔58后端壁内转动配合连接有向前延伸至所述所述摩擦轮腔58内且向后延伸至所述转块腔61内的动力转轴66,所述动力转轴66上固定连接有位于所述摩擦轮腔58内的单向轴承57,所述单向轴承57上固定连接有能与所述滑动连接块16抵接的动力摩擦轮27,所述动力转轴66上固定连接有位于所述转块腔61内且能与所述磁性块腔65对应的转动块60,所述转动块60上固定连接有大磁铁块59,所述磁性块腔65内滑动配合连接有磁性滑块62,所述磁性滑块62右端面与所述磁性块腔65右端壁之间固定连接有磁性块弹簧63,所述磁性块腔65右端壁固定连接有能与所述磁性滑块62接触的接触开关64,所述挡块腔51内滑动配合连接有滑动挡块53,所述滑动挡块53右端面与所述挡块腔51右端壁之间固定连接有挡块弹簧56,所述滑动挡块53上固定连接有感应器54,所述滑动挡块53左端面固定连接有另一端与所述滑动连接块16右端面固定连接的挡块拉绳52,所述挡块腔51上端壁固定连接有能与所述感应器54对应的感应开关55。

另外,在一个实施例中,所述挡板腔28上侧设有传动带腔24,所述传动带腔24上侧设有套筒座腔12,所述套筒座腔12上侧连通设有向上延伸至与外界连通的电灯腔17,所述传动带腔24下侧设有位于所述挡板腔28上侧的扭簧腔15,所述传动带腔24上端壁内转动配合连接有向下延伸至所述扭簧腔15内且向上延伸至所述套筒座腔12内的升降丝杆11,所述升降丝杆11下端面与所述扭簧腔15下端壁之间固定连接有复位扭簧14,所述套筒座腔12内滑动配合连接有向上延伸至所述电灯腔17内且与所述升降丝杆11螺纹配合连接的升降套筒座19,所述套筒座腔12右端壁固定连接有能与所述升降套筒座19抵接的按压开关13,所述升降套筒座19上侧末端固定连接有照明电灯18,所述按压开关13与所述升降套筒座19脱离抵接时,所述照明电灯18发亮。

另外,在一个实施例中,所述传动带腔24上侧设有位于所述套筒座腔12右侧的动力齿轮腔38,所述动力齿轮腔38上侧设有线轮动力腔30,所述线轮动力腔30上侧设有线轮腔21,所述线轮腔21下端壁内转动配合连接有向上延伸至所述线轮腔21内且向下延伸至所述线轮动力腔30内的线轮转轴32,所述线轮转轴32上固定连接有位于所述线轮腔21内的动力线轮20,所述动力线轮20上固定连接有另一端与所述滑动连接块16左端面固定连接的线轮拉绳26,所述线轮转轴32上固定连接有位于所述线轮动力腔30内的线轮齿轮31,所述线轮动力腔30下端壁内转动配合连接有向上延伸至所述线轮动力腔30内且向下延伸至所述动力齿轮腔38内的传动轴36,所述传动轴36上固定连接有位于所述线轮动力腔30内且与所述线轮齿轮31啮合的半齿轮35,所述传动轴36上固定连接有位于所述动力齿轮腔38内的传动齿轮37。

另外,在一个实施例中,所述动力齿轮腔38上连通设有位于所述线轮动力腔30右侧的滑盖腔43,所述滑盖腔43内滑动配合连接有磁性滑动盖45,所述磁性滑动盖45上端面与所述滑盖腔43上端壁之间固定连接有滑盖弹簧44,所述滑盖腔43上端壁固定连接有与所述磁性滑动盖45对应的滑盖电磁铁42,所述传动带腔24上端壁内转动配合连接有向下延伸至所述传动带腔24下端壁内且向上延伸至所述动力齿轮腔38内的花键主轴48,所述花键主轴48下侧末端固定连接有与所述主体箱10固定连接的电机25,所述花键主轴48内花键配合连接有向上延伸至所述滑盖腔43内且与所述磁性滑动盖45转动配合连接的主动轴46,所述主动轴46上固定连接有位于所述动力齿轮腔38内且能与所述传动齿轮37啮合的主动齿轮47,所述感应器54左右滑动使感应开关55产生波动时,所述电机25定时启动。

另外,在一个实施例中,所述动力齿轮腔38上端壁内转动配合连接有向下延伸至所述动力齿轮腔38内且向上延伸至外界的从动轴49,所述从动轴49上固定连接有位于所述动力齿轮腔38内且能与所述主动齿轮47啮合的从动齿轮50,所述主体箱10上端固定连接有震动铃69,所述从动轴49上固定连接有位于所述震动铃69内的打击块22,所述打击块22转动会使所述震动铃69发出响声。

另外,在一个实施例中,所述传动带腔24上侧连通设有位于所述套筒座腔12与所述动力齿轮腔38之间的绷紧块腔41,所述升降丝杆11与所述花键主轴48之间动力配合连接有位于所述传动带腔24内的传动带轮23,所述绷紧块腔41内滑动配合连接有能够绷紧所述传动带轮23的磁性绷紧块40,所述磁性绷紧块40上端面与所述绷紧块腔41上端壁之间固定连接有绷紧块弹簧34,所述绷紧块腔41上端壁固定连接有与所述磁性绷紧块40对应的绷紧块电磁铁33,所述绷紧块腔41左右端壁固定连接有与所述磁性绷紧块40摩擦配合连接的摩擦块39,所述磁性滑块62与所述接触开关64抵接时,所述滑盖电磁铁42和所述绷紧块电磁铁33通电。

本实施例所述固定连接方法包括但不限于螺栓固定、焊接等方法。

如图1-5所示,本发明的设备处于初始状态时,照明电灯18位于电灯腔17内,升降套筒座19与按压开关13处于抵接状态,磁性绷紧块40位于绷紧块腔41内,绷紧块弹簧34处于放松状态,传动带轮23处于松弛状态,滑动连接块16与动力摩擦轮27处于抵接状态,挡板弹簧29处于放松状态,滑动挡块53与感应开关55正对,挡块弹簧56处于拉伸状态,挡板弹簧29的弹力大于挡块弹簧56,主动齿轮47与从动齿轮50处于啮合状态,滑盖弹簧44处于放松状态,60位于65下侧,磁性滑块62位于磁性块腔65左侧,磁性块弹簧63处于放松状态;

整个装置的机械动作的顺序:

当有老鼠抓起外部电线68准备啃咬,从而使外部电线68发生震动,从而使外部电线68带动滑动连接块16克服挡板弹簧29的弹力震动,从而通过挡块拉绳52带动滑动挡块53克服挡块弹簧56的弹力左右震动,从而使感应开关55产生波动,此时电机25启动,电机25启动带动花键主轴48转动,从而带动主动轴46转动,主动轴46转动带动主动齿轮47转动,从而通过从动齿轮50带动从动轴49转动,从而带动打击块22转动,从而使打击块22击打震动铃69发出声音,从而使老鼠听到声音后逃跑,从而达到驱鼠的作用;

同时滑动连接块16作用震动带动动力摩擦轮27转动,从而动力摩擦轮27转动带动单向轴承57转动,从而带动动力转轴66转动,从而使动力转轴66转动带动转动块60转动;

当老鼠听到声音后没有逃跑而继续啃咬外部电线68,此时滑动连接块16持续震动从而带动转动块60持续转动,从而使转动块60转动至与磁性块腔65正对,从而使大磁铁块59与磁性滑块62正对,从而磁性滑块62在大磁铁块59与磁性滑块62之间的斥力作用下克服磁性块弹簧63的推力向右运动至与接触开关64接触,从而绷紧块电磁铁33与滑盖电磁铁42通电;

绷紧块电磁铁33通电,从而使磁性绷紧块40在绷紧块电磁铁33与磁性绷紧块40之间的斥力作用下克服绷紧块弹簧34的拉力和摩擦块39的摩擦力向下运动至传动带腔24内将传动带轮23绷紧,从而花键主轴48转动通过传动带轮23带动升降丝杆11克服复位扭簧14的扭力转动,从而带动升降套筒座19向上运动,从而带动照明电灯18向上运动至外界,此时升降套筒座19与按压开关13脱离抵接,从而照明电灯18发光,从而将黑暗的环境突然照亮,使得老鼠感到不适而逃跑;

同时滑盖电磁铁42通电,从而使磁性滑动盖45在滑盖电磁铁42与磁性滑动盖45之间的吸力作用下克服滑盖弹簧44的推力向上运动,从而通过主动轴46带动主动齿轮47向上运动与从动齿轮50脱离啮合至与传动齿轮37啮合,从而主动齿轮47转动带动传动齿轮37转动,从而带动传动轴36转动,从而传动轴36转动通过半齿轮35带动线轮齿轮31转动,从而通过线轮转轴32带动动力线轮20转动,从而使滑动连接块16在线轮拉绳26的拉力作用下克服挡板弹簧29的拉力向左运动,从而拉动外部电线68向左运动,当半齿轮35转至与线轮齿轮31不啮合时,从而滑动连接块16失去线轮拉绳26的拉力在挡板弹簧29的拉力作用下向右运动,从而拉动外部电线68向右运动,从而将外部电线68左右往复拉动,从而使老鼠受到惊吓逃跑,从而停止继续啃咬外部电线68,从而确保电力输送安全;

当老鼠离开一段时间后,磁性绷紧块40失去绷紧块电磁铁33的吸力在绷紧块弹簧34的拉力作用下克服摩擦块39的摩擦力向上运动至绷紧块腔41内,从而使传动带腔24恢复松弛状态,从而升降丝杆11在复位扭簧14的扭力作用下反转,从而使照明电灯18回到初始位置,保护照明点灯18不受破坏,此时滑动连接块16通过动力摩擦轮27带动转动块60恰好运动至初始位置,同时滑盖电磁铁42恰好断电、电机25停止转动,从而装置恢复初始状态。

本发明的有益效果是:通过老鼠抓电线时产生的震动,使得滑动连接块产生震动,使打击块击打震动铃发出声音,从而使老鼠听到声音后逃跑,从而达到驱鼠的效果,当老鼠继续啃咬时,通过照明电灯伸出将黑暗的环境突然照亮,使得老鼠感到不适而逃跑,以及拉动电线,使老鼠受惊吓逃跑,停止啃咬电线,实现了多种措施配和驱鼠确保电力输送安全。

上述实施例只为说明本发明的技术构思及特点,其目的在于让熟悉此领域技术的人士能够了解本发明内容并加以实施,并不能以此限制本发明的保护范围。凡根据本发明精神实质所作的等效变化或修饰,都应涵盖在本发明的保护范围内。
