一种四脚型防蛇装置的制作方法

本发明涉及电力设备辅助装置领域，更具体地，涉及一种四脚型防蛇装置。

背景技术：

广东处于亚热带地带，十分适合蛇类的生长，尤其是夏天，蛇类在变电站内活动频率十分活跃，因此对进入变电站工作的人员构成潜在被咬的风险。传统的驱蛇方法是根据蛇怕刺激性气味物质(如酒精、烟草、雄黄、硫磺等)的特性，制成相应的粉末或喷雾，喷洒在蛇经常出没的地方，到达驱蛇的目的。但由于变电站场地占地面积较大，整体覆盖需要驱蛇药的份量较大，成本较高，同时较强的刺激性气味会对站内工作人员的健康和站外居民生活环境有影响。而定点喷洒则需工作人员花大量时间巡查变电站找出蛇活动痕迹的地方，存在工作量大、耗时长、效率较低的问题。

此外，目前还采用有如公开号为cn109309371a(公开日2019-02-05)提出的防蛇装置，通过在目标位置设置障碍物实现驱蛇效果，但采用障碍物容易受外界暴晒、雨淋等影响，导致其使用寿命较短，当防蛇装置受外界暴晒、雨淋等影响破损时，无法有效实现驱蛇效果。

技术实现要素：

本发明为克服上述现有技术的防蛇装置无法有效实现驱蛇效果的缺陷，提供一种四脚型防蛇装置。

为解决上述技术问题，本发明的技术方案如下：

一种四脚型防蛇装置，包括支架、超声波发生器、电源模块，支架包括顶板和设置在顶板下表面四角的四根支脚，超声波发生器设置在支脚上；电源模块设置在顶板下表面，且电源模块的输出端与超声波发生器的供电端电连接。

本技术方案中，支架包括顶板和设置在顶板下表面四角的四根支脚，构成四脚型装置，超声波发生器固定设置在支脚上。在使用时，四脚型防蛇装置安装设置在户外环境，先在目标安装位置挖坑，将支架的四只支脚插入地下后回填，使顶板在地面上一定高度，而支脚埋入地下设置，超声波发生器固定在支脚上且位于地面上一定高度设置，超声波发生器工作并向四周发出超声波信号实现驱蛇功能。

优选地，电源模块包括蓄电池。

优选地，装置还包括太阳能板，太阳能板设置在顶板的上表面，太阳能板的输出端与蓄电池的充电端电连接。

优选地，装置还包括电源管理模块和备用电源，电源管理模块与电源模块连接，电源管理模块与备用电源连接，且备用电源的输出端与超声波发生器的供电端电连接；电源管理模块定时检测当前电源模块的剩余电量，当剩余电量小于电源管理模块中预设的阈值时，电源管理模块控制备用电源对超声波发生器供电。

优选地，备用电源包括锂电池组。

优选地，装置还包括地震波发射器，地震波发射器设置在支脚上；电源模块的输出端与地震波发射器的供电端电连接。

优选地，装置还包括采用导热材质的存放盒和加热元件，存放盒设置在顶板的上表面，存放盒内放置有驱蛇粉，存放盒四侧均匀设置有通风孔；加热元件设置在存放盒外表面，电源模块的输出端与加热元件的供电端电连接。

优选地，装置还包括风机，风机设置在顶板的上表面且于存放盒的任意侧，电源模块的输出端与风机的供电端电连接；风机运作时将存放盒内加热散发的气味进行扩散。

优选地，存放盒为ppe胶盒。

优选地，装置还包括标识牌，标识牌固定设置在支架上。

与现有技术相比，本发明技术方案的有益效果是：本发明通过四脚型支架将装置插入地面设置，提高装置的安装稳定性；采用超声波发生器向四周发出超声波信号，能够有效实现驱蛇功能。

附图说明

图1为实施例1的四脚型防蛇装置的结构示意图。

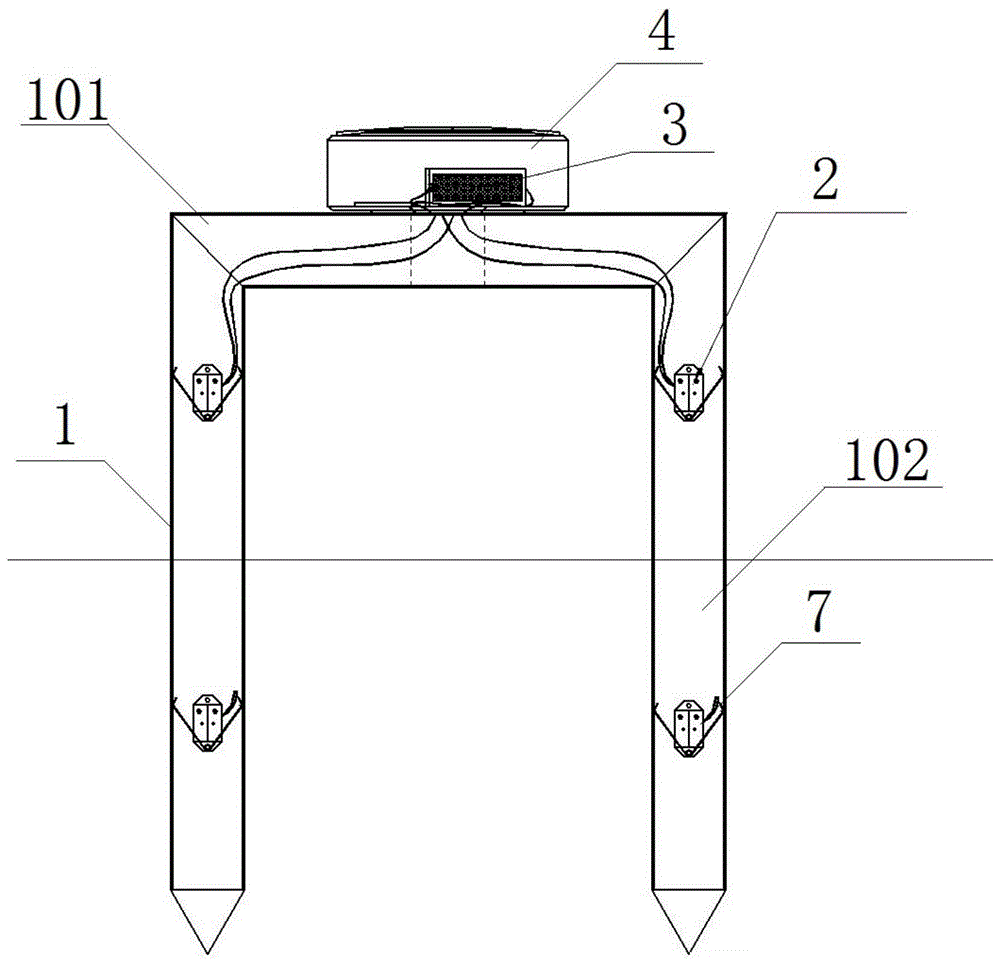

图2为实施例1的四脚型防蛇装置的正视图。

图3为实施例1的四脚型防蛇装置的电气结构示意图。

图4为实施例2的四脚型防蛇装置的结构示意图。

具体实施方式

附图仅用于示例性说明，不能理解为对本专利的限制；

为了更好说明本实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；

对于本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。

下面结合附图和实施例对本发明的技术方案做进一步的说明。

实施例1

本实施例提出一种四脚型防蛇装置，如图1～3所示，为本实施例的四脚型防蛇装置的结构示意图。

本实施例提出的四脚型防蛇装置中，包括支架1、超声波发生器2、电源模块3，支架1包括顶板101和设置在顶板101下表面四角的四根支脚102，超声波发生器2设置在支脚102上；电源模块3设置在顶板101下表面，且电源模块3的输出端与超声波发生器2的供电端电连接。

本实施例中，电源模块3包括蓄电池，且装置还包括太阳能板4，太阳能板4设置在顶板101的上表面，太阳能板4的输出端与蓄电池的充电端电连接。

本实施例中，装置还包括电源管理模块5和备用电源6，电源管理模块5与电源模块3连接，电源管理模块5与备用电源6连接，且备用电源6的输出端与超声波发生器2的供电端电连接。其中，备用电源6采用锂电池组。

本实施例中，装置还包括地震波发射器7，地震波发射器7设置在支脚102上；电源模块3的输出端与地震波发射器7的供电端电连接。

进一步的，装置还包括标识牌8，标识牌8固定设置在支架1上，便于作业人员识别。

在具体实施过程中，四脚型防蛇装置安装设置在户外环境，先在目标安装位置挖坑，将支架1的四只支脚102插入地下后回填，使顶板101在地面上一定高度，而支脚102埋入地下设置。其中，超声波发生器2固定在支脚102上且位于地面上一定高度设置，用于发出超声波实现驱蛇功能；地震波发射器7固定在支脚102上且埋设于地面以下位置，用于周期性地产生向四周辐射的地震波实现驱蛇功能。进一步的，每隔30米安装一个本发明装置，地震波辐射范围足以覆盖整个变电站，有效解决了使用传统驱蛇粉成本高，破坏居住环境，影响人员身体健康的问题。

此外，设置在支架1顶部的太阳能板4对蓄电池进行充电，有效延长装置的使用寿命。电源管理模块5定时检测当前电源模块3的剩余电量，当剩余电量小于电源管理模块5中预设的阈值时，电源管理模块5控制备用电源6对超声波发生器2供电，当存在长时间阴天或其他原因导致太阳能板4无法对蓄电池进行有效充电导致蓄电池电量不足时，能够有效避免装置无法工作。

实施例2

本实施例在实施例1提出的四脚型防蛇装置的基础上进行改进。如图4所示，为本实施例的四脚型防蛇装置的结构示意图。

本实施例提出的四脚型防蛇装置中，还包括采用导热材质的存放盒9和加热元件，存放盒9设置在顶板101的上表面，存放盒9内放置有驱蛇粉，存放盒9四侧均匀设置有通风孔；加热元件设置在存放盒9外表面，电源模块3的输出端与加热元件的供电端电连接。其中，存放盒9为ppe胶盒。

进一步的，装置还包括风机10，风机10设置在顶板101的上表面且于存放盒9的任意侧，电源模块3的输出端与风机10的供电端电连接；风机10运作时将存放盒9内加热散发的气味进行扩散。

在具体实施过程中，四脚型防蛇装置安装设置在户外环境，先在目标安装位置挖坑，将支架1的四只支脚102插入地下后回填，使顶板101在地面上一定高度，而支脚102埋入地下设置。其中，超声波发生器2固定在支脚102上且位于地面上一定高度设置，用于发出超声波实现驱蛇功能；地震波发射器7固定在支脚102上且埋设于地面以下位置，用于产生向四周辐射的地震波实现驱蛇功能。

此外，加热元件工作后对存放盒9进行加热，放置在存放盒9内的驱蛇粉受热散发带刺激性气味的气体，气体经存放盒9四侧设置的通风孔扩散在四脚型防蛇装置四周，进一步的，可通过顶板101上设置的风机10对带刺激性气味的气体进一步扩散，使气体扩散至更大的范围，进一步实现驱蛇功能。

相同或相似的标号对应相同或相似的部件；

附图中描述位置关系的用语仅用于示例性说明，不能理解为对本专利的限制；

显然，本发明的上述实施例仅仅是为清楚地说明本发明所作的举例，而并非是对本发明的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明权利要求的保护范围之内。
