捕虫灯的制作方法

本发明涉及灯具技术领域，特别是涉及捕虫灯。

背景技术：

目前，市场上销售的灭蚊器具品种繁多。

一种是采用灭杀喷雾剂进行消灭蚊的，由于该方法完全采用的是化学方法进行消灭蚊，但这些器具的灭杀效果很差，而且在消灭蚊时，房间内会留有少量的化学物质，或多或少对人体产生一些不利影响。

于是现在市面上出现了一种新式灭蚊灯，它是利用紫外线光源吸引蚊，用高压金属网杀灭蚊，虽然这种产品的捕蚊效果好，但也存在不安全、耗电量较大、噪声大等缺点，且紫外线光源照射后加速设备老化，维护困难。

技术实现要素：

基于此，有必要针对上述技术问题，提供一种捕虫灯。

一种捕虫灯，包括：

壳体；

诱虫模块，设置在所述壳体内，所述诱虫模块包括散热座、灯板、灯头和保护罩，所述灯板、灯头和保护罩均安装在散热座上，所述散热座安装在底壳上，所述散热座上至少设置有两条滑槽，所述保护罩两端设置有与所述滑槽滑动卡合的滑爪，所述灯头设置有两个，且分别设置在所述散热座两侧，以将所述保护罩锁定在散热座上；以及

捕虫模块，设置在所述壳体内。

在其中一个实施例中，所述壳体内设置有卡座，所述卡座包括弹性卡爪，所述散热座上设置有与所述弹性卡爪对应的卡槽，所述弹性卡爪与所述卡槽配合以使所述诱虫模块可拆卸的安装于所述壳体。

在其中一个实施例中，所述壳体包括底壳和面盖，所述诱虫模块设置在所述底壳上，所述捕虫模块可拆卸的设置在所述面盖上。

在其中一个实施例中，所述面盖包括前板、侧板和支撑板，所述支撑板设置在所述前板和所述侧板包围的空间内，所述支撑板用于支撑所述捕虫模块。

在其中一个实施例中，所述捕虫模块包括呈夹角设置的第一壁和第二壁，所述捕虫模块安装在所述支撑板上，所述第一壁和第二壁朝向所述诱虫模块的一侧均设置有粘虫胶。

在其中一个实施例中，所述支撑板能够抵持于所述底壳。

在其中一个实施例中，所述支撑板将所述壳体的内腔分隔成上腔体和下腔体，所述诱虫模块和捕虫模块设置在上腔体内，所述下腔体内设置有线路板模块。

在其中一个实施例中，所述散热座上设置有横截面为梯形的用于安装灯板的条形槽。

在其中一个实施例中，所述保护罩由抗紫外线耐候pc制成。

在其中一个实施例中，所述散热座为铝合金散热座。

有益效果：将其中一个灯头从散热座上拔下来，然后沿着滑槽的长度方向滑动保护罩就能够将保护罩从散热座上拆卸下来，然后更换新的保护罩，使得老化的保护罩能够方便的更换，维护更加简单。

附图说明

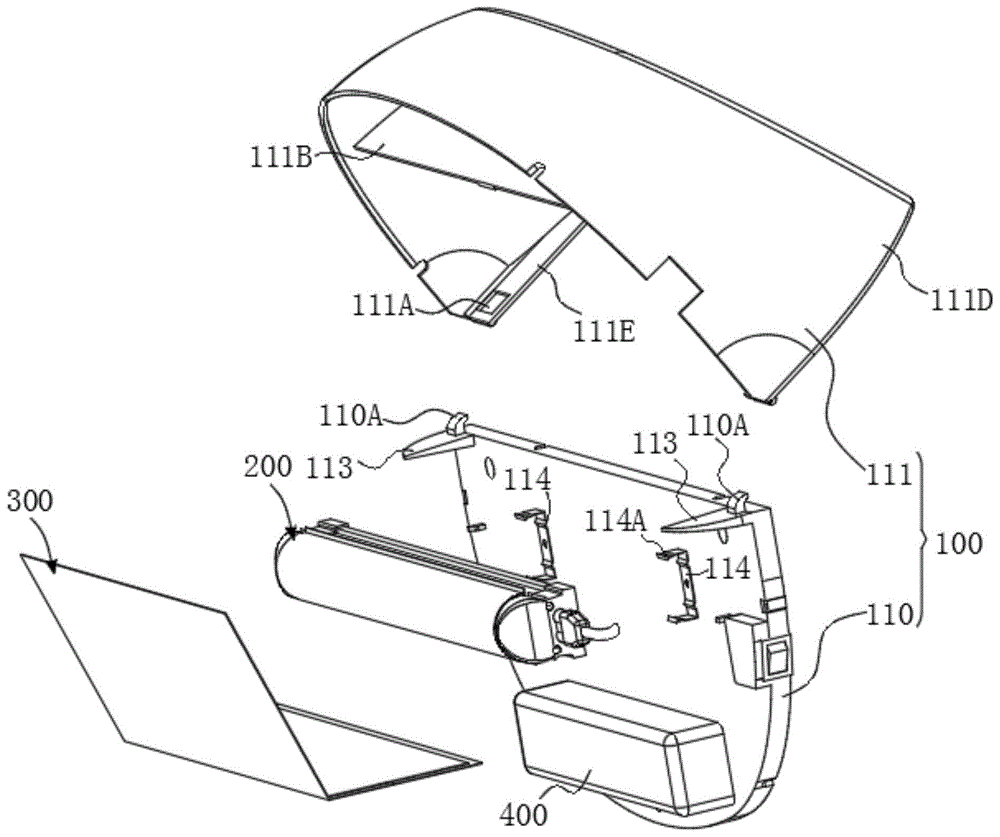

图1为本申请的一个实施例中的捕虫灯的爆炸图；

图2为图1所示的捕虫灯的结构示意图；

图3为本申请的一个实施例中的面盖与捕虫模块分离时的结构示意图；

图4为本申请的一个实施例中的捕虫灯的截面图；

图5为本申请的一个实施例中的诱虫模块的爆炸图。

附图标记：100、壳体；110、底壳；110a、卡钩；111、面盖；111a、卡扣；111b、支撑板；111c、前板；111d、侧板；111e、顶板；112、引诱口；113、限位板；114、卡座；114a、弹性卡爪；200、诱虫模块；210、散热座；210a、滑槽；211、灯板；212、灯头；213、保护罩；213a、滑爪；214、条形槽；300、捕虫模块；311、第一壁；312、第二壁；400、线路板模块。

具体实施方式

为了便于理解本发明，下面参照相关附图对本发明进行更全面的描述。附图中给出了本发明较佳实施例。但是，本发明可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使本发明公开内容的理解更加透彻全面。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。相反，当元件被称为“直接在”另一元件“上”时，不存在中间元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。

图1为一个实施例中的捕虫灯的爆炸图，图2为图1所示的捕虫灯的结构示意图。捕虫灯包括壳体100，以及设置在壳体100内的诱虫模块200和捕虫模块300。诱虫模块200用于引诱蚊虫等昆虫靠近并进入捕虫灯内，捕虫模块300用于将进入捕虫灯内的蚊虫等昆虫捕捉。本申请中，诱虫模块200利用蚊虫的趋光性，将蚊虫等昆虫进行引诱，捕虫模块300通过物理粘附的方式进行捕虫。

在其中一个实施例中，如图1所示，壳体100包括底壳110和面盖111，如图2所示，当面盖111安装在底壳110上时，在壳体100的上方由面盖111的上边缘和底壳110的上边缘合围成大致呈矩形的引诱口112。诱虫模块200发光出的光通过引诱口112射出，蚊虫经引诱后通过引诱口112进入壳体100内，并在壳体100内飞行，当撞击到具有粘性的捕虫模块300后，便被捕虫模块300粘附，从而实现捕虫目的。

在其中一个实施例中，捕虫模块300包括可替换式的粘虫纸，当使用一段时间后，随着粘虫纸上粘贴的昆虫数量增多，或者灰尘附着在粘虫纸上时，粘虫纸的粘性下降，需要对粘虫纸进行更换。为了便于更换粘虫纸，粘虫纸可拆卸的设置在面盖111上，且面盖111可拆卸的安装在底壳110上。使用时，该捕虫灯可以为壁挂式，底壳110固定在墙壁上，底壳110顶部设置有卡钩110a，面盖111上设置有卡扣111a，卡钩110a能够钩于卡扣111a，向上翻动面盖111，卡扣111a与卡钩110a相对移动，并最终相互脱离。脱离后取下面盖111，方便进行更换捕虫模块300。

在其中一个实施例中，如图3所示，图3为面盖111与捕虫模块300分离时的结构示意图。面盖111包括前板111c和侧板111d，还包括设置在前板111c和侧板111d所包围的空间内的支撑板111b，捕虫模块300放置在支撑板111b上，因此可以很方便的装拆捕虫模块300。

在其中一个实施例中，如图4所示，图4为一个实施例中的捕虫灯的截面图，当捕虫灯正常安装使用时，底壳110可以固定在竖直的墙壁上，引诱口112设置在捕虫灯的上方，当底壳110和面盖111装配好之后，面盖111上的支撑板111b大致呈水平状态，因此捕虫模块300可以稳固的放置在支撑板111b上，当需要更换捕虫模块300时可以轻松的取下捕虫模块300。

在其中一个实施例中，如图3所示，捕虫模块300的截面大致为l形，即包括第一壁311和第二壁312，第一壁311和第二壁312呈夹角。第一壁311和第二壁312相对的一侧均设置有粘虫胶a。如图4所示，蚊虫进入壳体100内之后，在壳体100内活动，由于捕虫模块300放置在支撑板111b上，第一壁311和第二壁312朝向诱虫模块200的一侧均设置粘虫胶a，增大了蚊虫撞击到粘虫胶a上的概率，提高了捕虫效果。且由于粘虫胶a设置面大，延长了捕虫模块300的使用寿命。在其中一个实施例中，第一壁311和第二壁312为纸材料制成，储存时，捕虫模块300可以折叠以使第一壁311和第二壁312贴合在一起，使用时将第一壁311和第二壁312分开即可，节省了存放空间。

在其中一个实施例中，为了防止第一壁311和第二壁312展开使用时自动合上，第一壁311和第二壁312之间的夹角为钝角，以使第二壁312向外倾斜。由于壳体100的面盖111起到支撑第一壁311和第二壁312的作用，面盖111包括前板111c和连接前板111c的支撑板111b，前板111c与支撑板111b之间形成钝角，以使前板111c自上而下向外倾斜，这样通过支撑板111b支撑第一壁311，通过前板111c支撑第二壁312。

在其中一个实施例中，如图3所示，第一壁311和第二壁312的上的粘虫胶a没有布满整个表面，而是在粘虫胶a的外周形成有环形的区域c，区域c没有设置粘虫胶，以方便手指捏住第一壁311的边缘或第二壁312的边缘。由于使用前第一壁311和第二壁312折叠对合在一起，因此第一壁311上的粘虫胶a与第二壁312上的粘虫胶a粘合在一起，为了便于使用时分离第一壁311和第二壁312，第一壁311上的粘虫胶a边缘向内凹陷，形成握持区域b，进而增大了可供捏住的区域。

在其中一个实施例中，如图1所示，底壳110的上部还设置有限位板113，卡钩110a可以设置在限位板113上。面盖111包括前板111c、侧板111d、顶板111e和支撑板111b，前板111c为平板，侧板111d设置在前板111c外周，从左侧呈弧形延伸至底部，然后延伸至右侧，顶板111e设置在顶部，且间隔的设置有两段，一段设置在左侧，一段设置在右侧，两个顶板111e之间为引诱口112。如图4所示，当捕虫灯正常使用时，限位板113支撑板111b顶板111e下，对顶板111e起到支撑和限位的作用。如图4所示，限位板113

如图5所示，图5为一个实施例中的诱虫模块200的爆炸图。诱虫模块200包括散热座210、灯板211、灯头212和保护罩213。散热座210为长条形，灯板211、灯头212和保护罩213均安装在散热座210上，散热座210安装在底壳110上。散热座210上设置有两条长条形的滑槽210a，保护罩213两端设置有滑爪213a，安装时将保护罩213从散热座210的一侧插入滑槽210a中，然后将两个灯头212卡在散热座210的两侧，从而将保护罩213锁定在散热座210上。通过设置保护罩213，防止蚊虫等昆虫撞击灯板211而污染灯板211，对灯板211起到保护作用。灯板211发出的紫外线光会加速保护罩213的老化，因此需要定期更换保护罩213。更换时，将其中一个灯头212从散热座210上拔下来，然后沿着滑槽210a的长度方向滑动保护罩213就能够将保护罩213从散热座210上拆卸下来，然后更换新的保护罩213即可。

在其中一个实施例中，诱虫模块200可拆卸的安装于壳体100。例如，在壳体100内设置有卡座114，卡座114固定设置在底壳110上。诱虫模块200可以为长条状，为了使诱虫模块200能够牢固安装，卡座114至少设置有两个，两个卡座114间隔设置，一个卡在诱虫模块200的一端，另一个卡在诱虫模块200的另一端。两个卡座114的形状可以相同，例如，卡座114包括基板和分别设置在基板两端的弹性卡爪114a，诱虫模块200的散热座210上设置有与弹性卡爪114a对应的卡槽，通过弹性卡爪114a卡持在卡槽内，从而使诱虫模块200安装在壳体100内。基板中间设置有安装孔，可以通过螺钉穿过安装孔以将基板固定在底壳110上。由于诱虫模块200可拆卸的安装在壳体100内，方便对诱虫模块200整体进行更换。

在其中一个实施例中，而散热座210为了有良好的散热性能，通常为金属材料制成。由于捕虫灯的应用环境多种多样，有的应用在室内，也有的安装在环境恶劣的室外。特别是潮湿的梅雨季节，空气湿度大，为了使散热座210不易生锈，由于铝合金具有散热性能好和耐腐蚀的优点，散热座210由铝合金制成。

在其中一个实施例中，如图5所示，散热座210上设置有两个条形槽214，条形槽214的截面为梯形，安装灯板211时从条形槽214的两侧插入，通过条形槽214的侧壁抵持住灯板211，以使灯板211牢固的安装在条形槽214内。

在其中一个实施例中，灯板211为紫外led(也称uvled)，其发射的光线的波长在355nm～375nm。该光线对蚊虫具有较强的吸引力，能够吸引蚊虫进入壳体100内，从而被捕虫模块300捕捉。由于玻璃会削弱紫外光线的强度，进而降低诱虫模块200的诱虫效果。本申请一个实施例中的保护罩213为pc塑料，而由于pc塑料根据工艺和成分的不同又分为防静电pc、导电pc、加纤防火pc、抗紫外线耐候pc、食品级pc、抗化学性pc，本申请一个实施例中，采用抗紫外线耐候pc制成保护罩213。虽然保护罩213由抗紫外线耐候pc制成，但是在紫外线的照射下仍然会导致其老化，因此，本申请中设计成保护罩213与散热座210可拆卸，进而在pc保护罩213老化时及时更换。

在一些实施例中，壳体100由abs塑料制成。abs具有优良的综合物理和机械性能，较好的低温抗冲击性能，由abs塑料制成的壳体100强度高，质量轻。

在其中一个实施例中，壳体100包括可拆卸连接的底壳110和面盖111，底壳110和面盖111合围成内腔，内腔内设置有诱虫模块200、捕虫模块300和线路板模块400。其中诱虫模块200和线路板模块400均设置在底壳110上，且诱虫模块200设置在线路板模块400上方。面盖111包括前板111c、侧板111d和支撑板111b，当捕虫灯处于正常使用状态时，支撑板111b能够抵触到底壳110上，从而将内腔分隔成不连通的上腔体和下腔体，诱虫模块200和捕虫模块300设置在上腔体内，线路板模块400设置在下腔体内。其中壳体100的顶部设置有引诱口112，引诱口112直接连通上腔体，由于线路板模块400设置在下腔体内，下腔体与上腔体不连通，进而可以保护线路板模块400。

在其中一个实施例中，线路板模块400包括线路板、处理芯片和蓝牙接收器，所述蓝牙接收器与所述处理芯片信号连接，所述处理芯片与所述引诱模块信号连接，所述蓝牙接收器能够连接外部设备，外部设备可以为手机，通过手机可以控制引诱模块的使用时间，以及调节引诱模块发出的光线。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
