一种基于物联网的害虫自动监测设备的制作方法

本发明涉及害虫监测设备技术领域，具体涉及一种基于物联网的害虫自动监测设备。

背景技术：

目前对于害虫的监测方法通常是依赖人工目测手查，这种监测方法人力投入较多，且监测数据准确性较低。

技术实现要素：

针对现有技术中的缺陷，本发明的目的是提供一种基于物联网的害虫自动监测设备，。

为了实现上述目的，本发明提供一种基于物联网的害虫自动监测设备，包括：

云服务器；

机架，所述机架的顶部的侧壁开设有进虫口；

诱杀灯，所述诱杀灯固定设置在所述机架的顶部；

滤网，所述滤网设置在所述诱杀灯下方；以及

高清摄像头，所述高清摄像头设置在所述滤网的上方，所述高清摄像头用于对降落在所述滤网上的害虫进行拍照并将其传送给所述云服务器。

进一步地，还包括：吹风机，所述机架的底部的侧壁设置有出灰口，所述机架的顶部设置有安装口，所述吹风机设置在所述安装口，其用于清理所述机架内的灰尘。

进一步地，所述进虫口的数量为多个，多个所述进虫口分别设置在所述机架的顶部的各个侧壁。

进一步地，所述诱杀灯的数量为多个，多个所述诱杀灯分别用于诱杀不同种类的害虫。

进一步地，所述滤网的数量为多个，多个所述滤网沿纵向依次间隔设置，且多个所述滤网的孔径从上之下依次变小。

进一步地，所述高清摄像头的数量与所述滤网的数量相等且一一对应。

进一步地，所述机架的等不还设置有雨棚。

进一步地，还包括用户终端，所述用户终端与所述云服务器信号连接。

本发明的有益效果：

本发明所提供的基于物联网的害虫自动监测设备，利用诱杀灯对害虫进行诱杀，并利用滤网对其进行筛分以防止害虫堆积，从而便于拍摄。利用高清摄像头对诱杀的害虫进行拍摄并将其传送给云服务器，使得人们可以通过电脑或智能手机即可了解虫情。减少了人员投入，同时提高了监测数据的准确性。

附图说明

为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。在所有附图中，类似的元件或部分一般由类似的附图标记标识。附图中，各元件或部分并不一定按照实际的比例绘制。

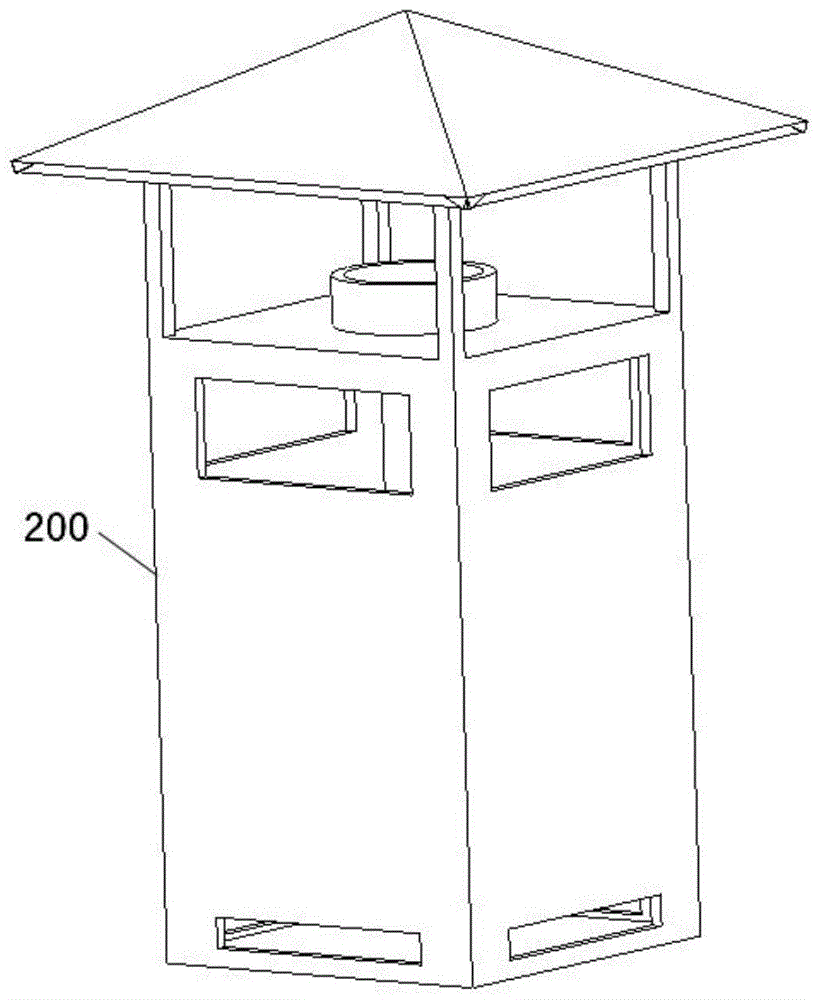

图1为本发明一实施例提供的基于物联网的害虫自动监测设备的立体视图；

图2为图1所示的基于物联网的害虫自动监测设备的剖视图；

图3为图1所示的基于物联网的害虫自动监测设备的电路原理图。

附图标记：

服务器100、机架200、诱杀灯300、滤网400、高清摄像头500、吹风机600、用户终端700。

具体实施方式

下面将结合附图对本发明技术方案的实施例进行详细的描述。以下实施例仅用于更加清楚地说明本发明的技术方案，因此只作为示例，而不能以此来限制本发明的保护范围。

需要注意的是，除非另有说明，本申请使用的技术术语或者科学术语应当为本发明所属领域技术人员所理解的通常意义。

在本申请的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。在本发明的描述中，“多个”的含义是两个以上，除非另有明确具体的限定。

在本申请中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

在本申请中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

如图1-3所示，本发明提供一种基于物联网的害虫自动监测设备，包括：

云服务器100；

机架200，所述机架200的顶部的侧壁开设有进虫口；

诱杀灯300，所述诱杀灯300固定设置在所述机架200的顶部；滤网400，所述滤网400设置在所述诱杀灯300下方；以及

高清摄像头500，所述高清摄像头500设置在所述滤网400的上方，所述高清摄像头500用于对降落在所述滤网400上的害虫进行拍照并将其传送给所述云服务器100。

在一个实施例中，还包括：吹风机600，所述机架200的底部的侧壁设置有出灰口，所述机架200的顶部设置有安装口，所述吹风机600设置在所述安装口，其用于清理所述机架200内的灰尘。

在一个实施例中，所述进虫口的数量为多个，多个所述进虫口分别设置在所述机架200的顶部的各个侧壁。

在一个实施例中，所述诱杀灯300的数量为多个，多个所述诱杀灯300分别用于诱杀不同种类的害虫。

在一个实施例中，所述滤网400的数量为多个，多个所述滤网400沿纵向依次间隔设置，且多个所述滤网400的孔径从上之下依次变小。优选地，这些过滤网400由振动装置驱动其振动，以提高过滤效果。

在一个实施例中，所述高清摄像头500的数量与所述滤网400的数量相等且一一对应。

在一个实施例中，所述机架200的等不还设置有雨棚。

在一个实施例中，还包括用户终端700，所述用户终端700与所述云服务器100信号连接。该用户终端700可以是手机或者电脑。

本发明的工作原理如下：

使用时，利用诱杀灯对害虫进行诱杀，并利用滤网对其进行筛分以防止害虫堆积，从而便于拍摄。利用高清摄像头对诱杀的害虫进行拍摄并将其传送给云服务器，使得人们可以通过电脑或智能手机即可了解虫情。减少了人员投入，同时提高了监测数据的准确性。
