一种节能型光学电力用驱鸟器的制作方法

本发明属于电网辅助设备领域，涉及一种驱鸟器，特别是一种节能型光学电力用驱鸟器。

背景技术：

随着电网建设的规划以及实施，电力线路已经是人们生活中最常见的东西，但是电力线路却是鸟类的杀手，鸟类也同样是电力线路的“克星”。随着国内外生态环境的改善和人民保护鸟类的意识的提高，人们的环保意识增强了，爱护动物保护动物的个人及组织也多了，鸟类越来越多，由于电力线路导致的鸟类死亡事件频繁发生，近年来相关资料表明，由于鸟类活动引起的线路故障仅次于雷害和外力破坏，鸟害故障的频频出现给电网也造成了较大的损失，鸟害故障已越来越引起人们的重视，因此做好线路的运行维护工作，有效的防范和减少线路因鸟类活动引起的故障次数对保证电网完全稳定运行是极为必要的。于是如何在鸟类较多地域的输电线及配电线路上进行防鸟误撞和驱鸟是一项重要的工作。

现如今已经有各种各样的驱鸟器发明出来，例如声波驱鸟器、化学驱鸟器以及光学驱鸟器等。声波驱鸟器需要耗电，存在不节能的问题；化学驱鸟器为依靠药剂挥发的气味来驱赶鸟的装置，存在污染环境的问题，同时药剂挥发完即失效，成本较大；光学驱鸟器为依靠风能吹动反光板，依靠反射光驱赶鸟类，但是在无风的情况下，反光板不能变换位置，导致驱鸟效果较差。

技术实现要素：

本发明的目的在于克服现有技术的不足，提供一种结构设计科学合理、节能环保、成本低、驱鸟效果好、易于实现的节能型光学电力用驱鸟器。

本发明解决其技术问题是采取以下技术方案实现的：

一种节能型光学电力用驱鸟器，其特征在于：主要包括主体半球上罩、平面镜、旋转叶片、底盘、转动轴及轴承，在所述主体半球上罩的罩壁上间隔均布有圆孔，在圆孔上分散安装有平面镜，在所述主体半球上罩的内壁上设置有一周间隔均布的旋转叶片，在所述主体半球上罩的底部通过螺钉安装有底盘，在底盘的底部设置有轴承，在轴承内连接有转动轴。

而且，在所述圆孔的四周设置有卡点，所述的平面镜通过卡点的卡装实现与圆孔的装配。

而且，所述主体半球上罩及底盘均为塑料材质；所述主体半球上罩的壁厚为0.5cm，球半径为15cm，其上设置的圆孔半径为1.5cm；所述底盘的厚度为1cm。

而且，所述的平面镜设置在主体半球上罩的内部。

本发明的优点和积极效果是：

本节能型光学电力用驱鸟器，利用转动轴与轴承结合固定在电力杆塔等位置上，可利用内部旋转叶片使整个驱鸟器借助风力旋转，由于平面镜之间存在空隙，各个平面镜照射方位存在差异，随着太阳的起落可以模拟一种闪烁光照的效果。从而使安装点产生各方向的反射光，亮暗交替进行，更好的发挥光线对鸟的干扰作用，用于驱鸟及干扰鸟类落脚。

由于整体结构选用轻质塑料材质，因此重量较轻，可随风力转动不需要消耗能量，节能环保，安装简单，材质绝缘，不会影响杆塔工作，易维护，成本低。

产生的反射光距离较远会减弱，因此不会对远处行人及车辆产生干扰。即使无风地情况下也不影响使用，因为半球结构上已经安装了反射平面镜，即使不旋转也能反射光线，也有一定的驱鸟效果。

附图说明

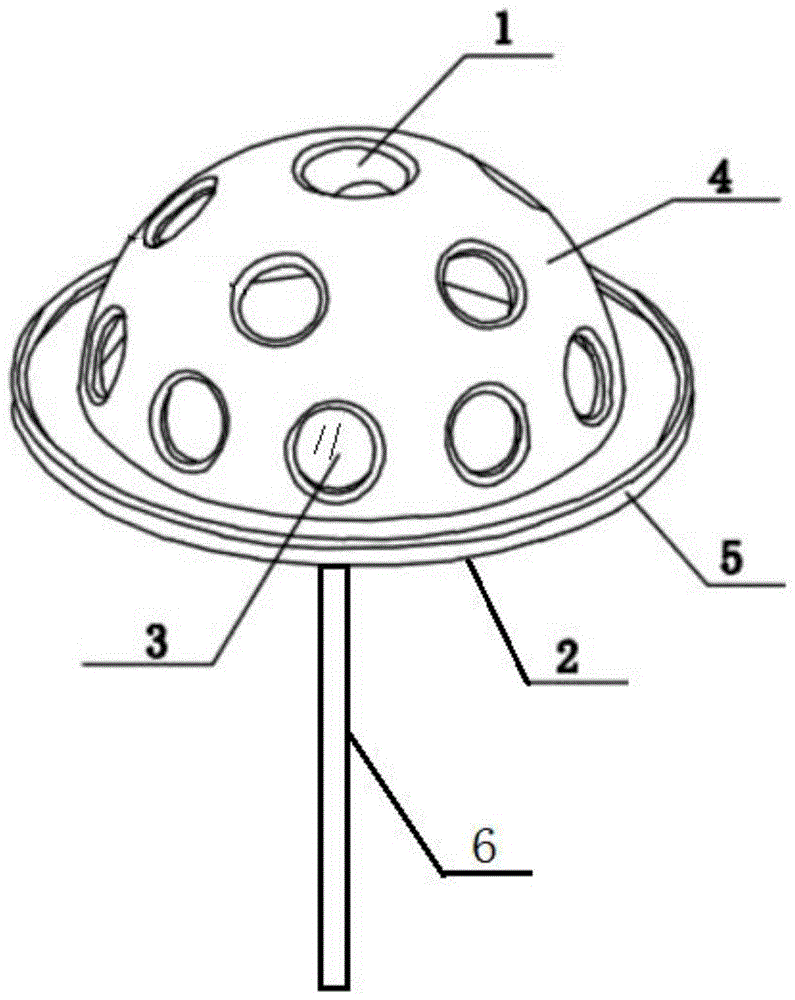

图1为本发明的结构示意图；

图2为本发明叶片与主体半球装配的结构示意图(仰视图，省略圆孔)；

图3为本发明叶片与主体半球装配的结构示意图；

图4为本发明底盘的结构示意图。

附图标记说明

1-圆孔、2-底盘、3-平面镜、4-主体半球上罩、5-罩檐、6-转动轴、7-螺孔、8-旋转叶片、9-轴承。

具体实施方式

以下结合附图对本发明的实施例做进一步详述：

一种节能型光学电力用驱鸟器，其创新之处在于：主要包括主体半球上罩4、平面镜3、旋转叶片8、底盘2、转动轴6及轴承9，其中主体半球结构为空心半球结构，材质为塑料绝缘材料，壁厚0.5cm，球半径为15cm，半球表面上均匀分布着半径1.5cm的圆孔1，整个装置如附图1所示，呈镂空半球状，半球上的圆孔有小的卡点，卡点沿圆孔周边均匀分布三个小的凸起，圆孔安装反光平面镜3，平面镜材质选用坚固不易碎的材质。平面镜卡在圆孔三个卡点内，防止脱落，安装反光平面镜时无需所有圆孔都安装，需在恰当位置，如半球结构接近底部区域的壳体上可在四周均匀留有四个圆孔空闲位置，可确保风可以进入半球结构内侧。半球内壁均匀分布着4个横截面为弧形的风力旋转叶片如图2、图3所示，可确保驱鸟器整体在有风进入半球内部的情况下，借助风力使驱鸟器整体绕轴旋转，从而使各个方向都有镜面反射光照射，且由于平面镜之间存在空隙，各个平面镜照射方位存在差异，随着太阳的起落可以模拟一种光照闪烁的效果，更好的发挥光线对鸟的干扰作用，从而达到驱鸟的效果。

所述的平面镜设置在主体半球上罩的内部。避免平面镜因意外掉落而造成的安全问题。

主体半球上罩的底部有向外突出的罩檐5，在罩檐上间隔均布有螺孔7，可借助螺钉与底盘上设置的螺孔结合，底盘厚度约1cm，材质选用轻质塑料材质，可确保整体结构的重量较轻，便于驱鸟器随风力旋转，底盘如图4所示，底盘中间有圆孔，可安装轴承，再将驱鸟器整体利用轴与轴承配合安装在电力杆塔等位置。

安装步骤为：

1、首先在圆孔上安装平面反射镜，在适当位置留有风力进入半球内部的入口；

2、找好安装的杆塔，确认安装位置，利用打孔或者焊接固定的方式将转动轴(需和轴承配套)竖直固定在杆塔上；

3、底盘中间安装轴承，并测试轴承的转动情况；

4、将安装好轴承的底盘与固定在杆塔上的转动轴配合起来；

5、将驱鸟器上半部分主体半球上罩和底盘螺孔位置对齐，利用螺栓将二者固定在一起；

6、安装完成后测试驱鸟器整体旋转情况，有无卡顿情况等，如有可查找原因，调整轴承、转动轴的配合情况等；

7、利用线路检修等机会查看驱鸟器平面镜破损情况及整体完整性。

本发明不需要消耗能源，且安装简单，基本无需维护，是一种适用于电力杆塔的新型光学驱鸟器，利用鸟类怕光的特性，将其驱赶于杆塔之外，以达到减少鸟害，确保电力安全运行的目的。本发明可替换老式的驱鸟设施，大幅提高电力杆塔的驱鸟效果，有效缓解电力输变电设备的鸟害问题，减少鸟类伤亡事件发生，一举两得，尤其适用于我国西部地区野外人迹罕至的地方，对保护鸟类具有重要的意义。

尽管为说明目的公开了本发明的实施例和附图，但是本领域的技术人员可以理解：在不脱离本发明及所附权利要求的精神和范围内，各种替换、变化和修改都是可能的，因此，本发明的范围不局限于实施例和附图所公开的内容。
