一种养鸡笼具的制作方法

本发明具体涉及鸡笼技术领域，具体是一种养鸡笼具。

背景技术：

家禽养殖是指对鸡鸭鹅等禽类进行人工养殖，且禽类在晚上的时候需要进笼休息，而在进行休息的时候会在笼内排便，导致笼内产生杂物，进而需要饲养员去进行用水管对其进行清理。

而且近几年的禽流感不容小觑，由于养殖的鸡每天都在排粪，但是养殖人员又不能每天的及时清理，因此造成鸡舍内臭味刺鼻，而且鸡粪还容易发酵，产生大量的细菌，对于家禽和饲养人员来说，都是极大的危害。

技术实现要素：

本发明的目的在于提供一种养鸡笼具，以解决上述背景技术中提出的目前由于养殖的鸡每天都在排粪，但是养殖人员又不能每天的及时清理，因此造成鸡舍内臭味刺鼻，而且鸡粪还容易发酵，产生大量的细菌，对于家禽和饲养人员来说，都是极大的危害的问题。

为实现上述目的，本发明提供如下技术方案：

一种养鸡笼具，包括安装支架，顶部鸡笼，饮食槽，排粪组件，侧鸡笼，吊装架，三角支架，集粪器和鸡粪导出机构，所述的安装支架采用多个金属角铁焊接而成，该安装支架设置为梯形状；

所述顶部鸡笼采用多个，并设置成两列，固定安装在安装支架上；所述顶部鸡笼的外侧设置有用于饲养鸡进食用的饮食槽；

每列所述的顶部鸡笼的底部设置有排粪组件；两个所述的排粪组件为一组，并呈“v”字状设置；

所述的侧鸡笼采用多个，并设置为两列，每列所述的侧鸡笼固定在安装支架的一侧，且侧鸡笼的顶部通过吊装架与安装支架固定连接；

每列所述的侧鸡笼的底部设置同样有排粪组件；所述侧鸡笼的外侧还设置有三角支架；所述三角支架通过螺栓固定在安装支架的一侧，该三角支架还设置有饮食槽；

所述集粪器采用两个，自上至下依次设置，并通过螺栓与安装支架固定连接；

所述的鸡粪导出机构设置在集粪器的最下方。

作为本发明的进一步方案，所述的排粪组件包括c型卡架，喷淋管和倾斜安装板，所述的倾斜安装板设置为“l”状，该倾斜安装板上焊接固定有与顶部鸡笼相卡接的c型卡架；所述的倾斜安装板的折角处固定安装有喷淋管；所述的喷淋管与外界水源连接。

作为本发明的进一步方案，所述的集粪器包括第一侧拉式安装架，第二侧拉式安装架和外壳体，所述的第一侧拉式安装架和第二侧拉式安装架采用相同结构组成，并呈对称式安装在外壳体的两侧。

作为本发明的进一步方案，所述的外壳体内部顶端的两侧设置有向内卷起的边，形成一个开口向下的槽口，且在槽口内固定安装有紫外线消毒灯，并在卷边的外侧固定安装有多个喷头。

作为本发明的进一步方案，所述的鸡粪导出机构包括梯形集粪外壳，支腿和螺旋式输送机，所述的梯形集粪外壳底部的两侧安装有多个支腿；所述的螺旋式输送机设置在梯形集粪外壳的底部，用于鸡粪外运。

与现有技术相比，本发明的有益效果是：

1.本发明，排粪组件的设置，通过c型卡架将倾斜安装板固定安装在顶部鸡笼或侧鸡笼的底部，鸡在排泄的时候，鸡粪落在倾斜安装板上，通过倾斜安装板将鸡粪导送至集粪器内，防止鸡粪落在地上，提高了鸡舍地面的清洁性；而且通过喷淋管可对倾斜安装板进行冲洗，防止鸡粪粘附在倾斜安装板上时间过长难以清理；

2.本发明，集粪器的设置，外壳体能够对多个排粪组件上的鸡粪进行收集，于此同时通过紫外线杀菌灯能够对鸡粪进行紫外线杀菌，避免鸡粪的发酵滋生细菌，并将鸡粪携带的细菌进行病菌进行灭活，并能消除一定的异味，有效的保证了鸡舍内的卫生，减少流感的发生；

3.本发明，鸡粪导出机构的设置，梯形集粪外壳能够对从集粪器中掉落的鸡粪进行收集，然后通过螺旋式输送机传输出去，使得鸡舍内的鸡粪得以及时排出，避免鸡粪的堆积和发酵，并且降低了人工劳动强度，极大的保证了鸡与人的健康。

附图说明

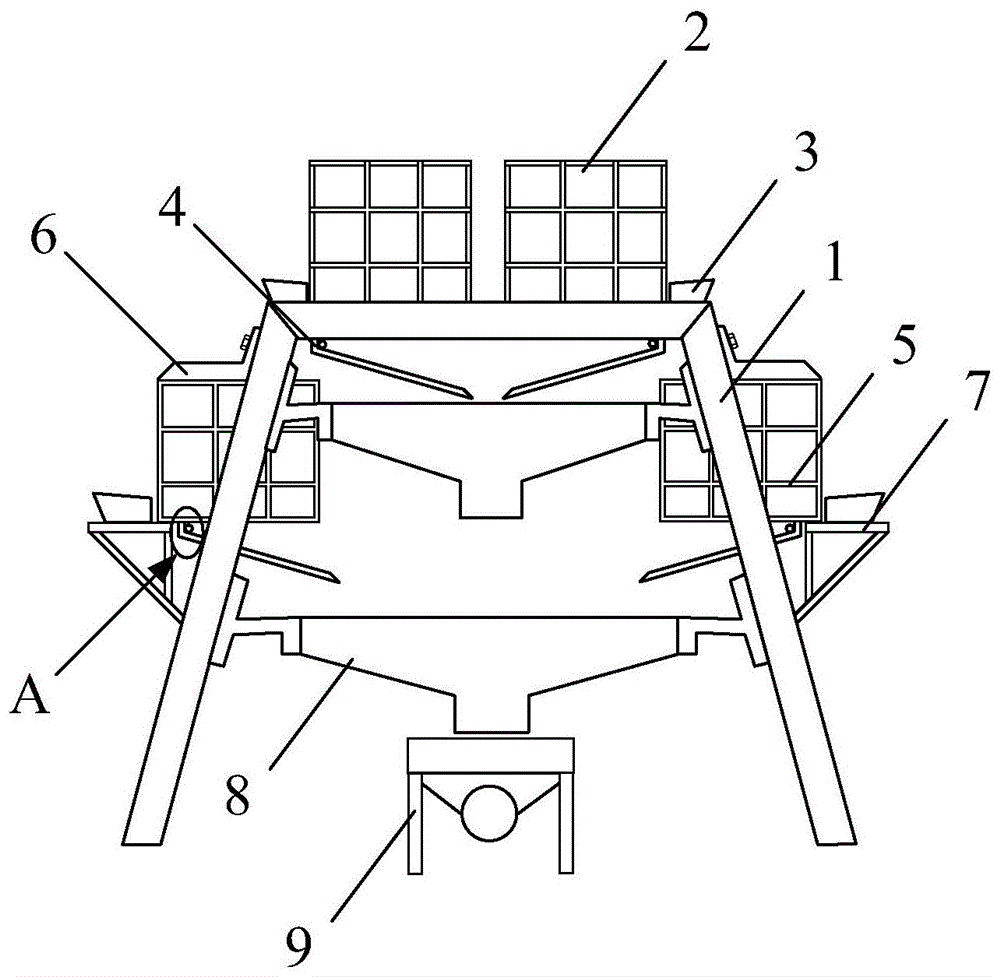

图1是本发明的结构示意图。

图2是本发明的排粪组件结构示意图。

图3是本发明的集粪器结构示意图。

图4是本发明的a-a剖视图。

图5是本发明的鸡粪导出机构结构示意图。

图中：1-安装支架，2-顶部鸡笼，3-饮食槽，4-排粪组件，41-c型卡架，42-喷淋管，43-倾斜安装板，5-侧鸡笼，6-吊装架，7-三角支架，8-集粪器，81-第一侧拉式安装架，82-第二侧拉式安装架，83-外壳体，84-紫外线杀菌灯，85-喷头，9-鸡粪导出机构，91-梯形集粪外壳，92-支腿，93-螺旋式输送机。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，本发明实施例中，一种养鸡笼具，包括安装支架1，顶部鸡笼2，饮食槽3，排粪组件4，侧鸡笼5，吊装架6，三角支架7，集粪器8和鸡粪导出机构9，所述的安装支架1采用多个金属角铁焊接而成，该安装支架1设置为梯形状；

所述顶部鸡笼2采用多个，并设置成两列，固定安装在安装支架1上；所述顶部鸡笼2的外侧设置有用于饲养鸡进食用的饮食槽3；

每列所述的顶部鸡笼2的底部设置有排粪组件4；两个所述的排粪组件4为一组，并呈“v”字状设置；

所述的侧鸡笼5采用多个，并设置为两列，每列所述的侧鸡笼5固定在安装支架1的一侧，且侧鸡笼5的顶部通过吊装架6与安装支架1固定连接；

每列所述的侧鸡笼5的底部设置同样有排粪组件4；所述侧鸡笼5的外侧还设置有三角支架7；所述三角支架7通过螺栓固定在安装支架1的一侧，该三角支架7还设置有饮食槽3；

所述集粪器8采用两个，自上至下依次设置，并通过螺栓与安装支架1固定连接；

所述的鸡粪导出机构9设置在集粪器8的最下方。

所述的排粪组件4包括c型卡架41，喷淋管42和倾斜安装板43，所述的倾斜安装板43设置为“l”状，该倾斜安装板43上焊接固定有与顶部鸡笼2相卡接的c型卡架41；所述的倾斜安装板43的折角处固定安装有喷淋管42；所述的喷淋管42与外界水源连接。

所述的集粪器8包括第一侧拉式安装架81，第二侧拉式安装架82和外壳体83，所述的第一侧拉式安装架81和第二侧拉式安装架82采用相同结构组成，并呈对称式安装在外壳体83的两侧。

所述的外壳体83内部顶端的两侧设置有向内卷起的边，形成一个开口向下的槽口，且在槽口内固定安装有紫外线消毒灯84，并在卷边的外侧固定安装有多个喷头85。

所述的鸡粪导出机构9包括梯形集粪外壳91，支腿92和螺旋式输送机93，所述的梯形集粪外壳91底部的两侧安装有多个支腿92；所述的螺旋式输送机93设置在梯形集粪外壳91的底部，用于鸡粪外运。

本发明的工作原理是：通过c型卡架41将倾斜安装板43固定安装在顶部鸡笼2或侧鸡笼5的底部，鸡在排泄的时候，鸡粪落在倾斜安装板43上，通过倾斜安装板43将鸡粪导送至集粪器8内，防止鸡粪落在地上，提高了鸡舍地面的清洁性；而且通过喷淋管42可对倾斜安装板43进行冲洗，外壳体83能够对多个排粪组件4上的鸡粪进行收集，于此同时通过紫外线杀菌灯84能够对鸡粪进行紫外线杀菌，避免鸡粪的发酵滋生细菌，并将鸡粪携带的细菌进行病菌进行灭活，并能消除一定的异味，有效的保证了鸡舍内的卫生，减少流感的发生，梯形集粪外壳91能够对从集粪器8中掉落的鸡粪进行收集，然后通过螺旋式输送机93传输出去，使得鸡舍内的鸡粪得以及时排出，避免鸡粪的堆积和发酵，并且降低了人工劳动强度，极大的保证了鸡与人的健康。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
