一种宠物喂水装置的制作方法

本发明涉及宠物用品技术领域，具体为一种宠物喂水装置。

背景技术：

宠物指人们为了精神目的，而不是为了经济目的而豢养的生物，随着时代的发展，人民生活的水平不断提高，大多人开始豢养宠物，而在豢养宠物的过程中通常需要使用宠物碗对宠物进行喂食和喂水。

现有的宠物喂水装置存在的缺陷是：

1、目前大多数的喂水装置都是将水瓶通过螺旋的方式安装在喂水装置上，操作较为麻烦；

2、在宠物饮水时会带入食物残渣落在储水槽内，需要经常对储水槽进行清理，带来了较多麻烦，为此我们提出一种宠物喂水装置来解决现有的问题。

技术实现要素：

本发明的目的在于提供一种宠物喂水装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种宠物喂水装置，包括第一壳体、底座和第二壳体，所述底座的顶部分别固定安装有第一壳体与第二壳体，所述第一壳体的内部分别设有固定槽与活动槽，所述活动槽的内部活动安装有延伸至固定槽内的卡扣架，所述固定槽的内部活动安装有活动架，所述活动架与卡扣架之间卡扣固定有出水口，所述出水口的顶部连通有延伸出第一壳体的水瓶，第一壳体的一侧对接连通有储水槽，所述储水槽的内部放置有过滤架，第二壳体的顶部对接连通有粮桶，所述第二壳体的一侧对接连通有储粮槽。

优选的，所述卡扣架与活动槽之间通过第二弹簧活动安装，卡扣架的顶部设有延伸出第一壳体的推杆。

优选的，所述出水口上设有与卡扣架以及活动架配合的固定座，活动架与固定槽之间通过第一弹簧活动安装。

优选的，所述固定槽与储水槽之间通过出水管对接连通，过滤架上固定安装有过滤网。

优选的，所述储水槽与储粮槽的正面皆设有窗口，且窗口上设有刻度线，底座的底部固定安装有防滑座。

优选的，所述第二壳体的内部活动安装有活动板，活动板的一侧设有延伸出第二壳体的拉杆。

与现有技术相比，本发明的有益效果是：

1、本发明通过在第一壳体的内部设有固定槽，能够将水瓶的出水口插入固定槽内，利用卡扣架配合出水口上的固定座，能够较为方便的进行卡扣固定，安装操作方便快捷。

2、本发明通过在储水槽内放置有过滤架，能够使宠物在饮水时，使食物残渣掉落在过滤架上，利用过滤架上的过滤网过滤，防止食物残渣掉落到储水槽内，通过将过滤架取出方便进行清理，减少了清理储水槽的频率，提高了便捷性。

3、本发明通过在在第二壳体上对接连通有粮桶，能够通过储粮槽可以较为方便的对宠物进行喂食，提高了适用范围。

4、本发明通过在储水槽与储粮槽的正面皆设有窗口，通过窗口上的刻度线能够较为方便的掌握宠物的饮水和进食量，方便实用。

附图说明

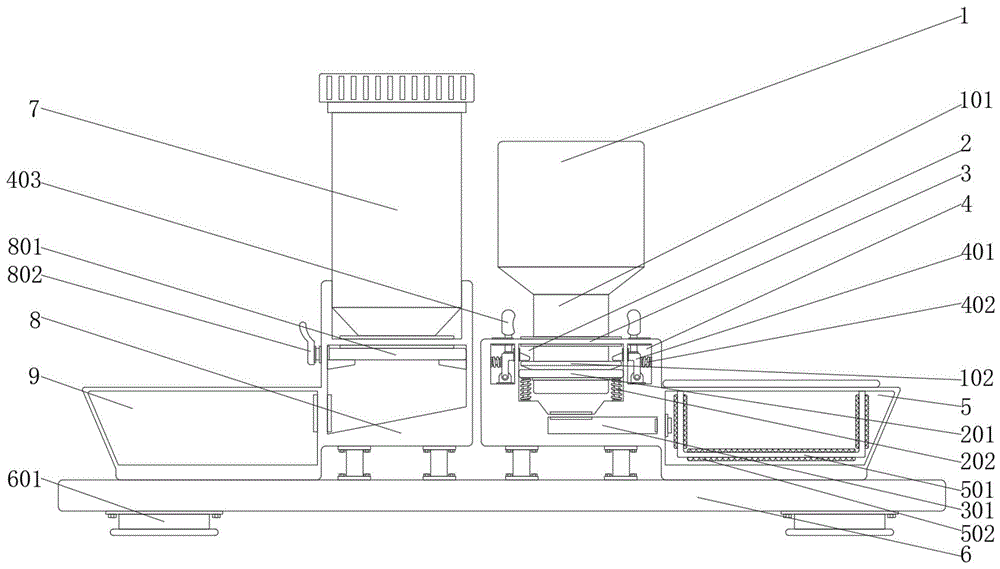

图1为本发明的内部结构示意图；

图2为本发明的外观结构示意图；

图3为本发明的第一局部结构示意图；

图4为本发明的第二局部结构示意图。

图中：1、水瓶；101、出水口；102、固定座；2、固定槽；201、活动架；202、第一弹簧；3、第一壳体；301、出水管；4、活动槽；401、卡扣架；402、第二弹簧；403、推杆；5、储水槽；501、过滤架；502、过滤网；6、底座；601、防滑座；7、粮桶；8、第二壳体；801、活动板；802、拉杆；9、储粮槽；10、窗口；1001、刻度线。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例一

为解决前述技术问题，本发明提供的一种实施例为：一种宠物喂水装置，包括第一壳体3、底座6和第二壳体8，底座6的底部使用螺栓固定安装有防滑座601，防止本装置发生滑动，底座6的顶部使用螺栓分别固定安装有第一壳体3与第二壳体8，第一壳体3的内部分别设有固定槽2与活动槽4，活动槽4的内部通过活动轴活动安装有延伸至固定槽2内的卡扣架401，卡扣架401与活动槽4之间通过第二弹簧402活动安装，固定槽2的内部通过第一弹簧202活动安装有活动架201，活动架201与卡扣架401之间卡扣固定有出水口101，出水口101上设有与卡扣架401以及活动架201配合的固定座102，出水口101的顶部连通有延伸出第一壳体3的水瓶1，能够将出水口101插入固定槽2内，利用第二弹簧402使卡扣架401能过与固定座102进行卡合固定，方便安装水瓶1，提高了便捷性，通过第一弹簧202带动活动架201配合卡扣架401能够将固定座102夹持固定，防止发生晃动，卡扣架401的顶部设有延伸出第一壳体3的推杆403，通过向外侧推动推杆403能够使卡扣架401与固定座102分离，可以较为方便的拆卸水瓶1，第一壳体3的一侧对接连通有储水槽5，固定槽2与储水槽5之间通过出水管301对接连通，能够使水瓶1内的水通过出水管301流入储水槽5内，方便宠物进行饮水；

实施例二

在实施例一的基础上，请参阅图1-4，本发明提供的一种实施例：一种宠物喂水装置，包括第一壳体3、底座6和第二壳体8，底座6的底部使用螺栓固定安装有防滑座601，防止本装置发生滑动，底座6的顶部使用螺栓分别固定安装有第一壳体3与第二壳体8，第一壳体3的内部分别设有固定槽2与活动槽4，活动槽4的内部通过活动轴活动安装有延伸至固定槽2内的卡扣架401，卡扣架401与活动槽4之间通过第二弹簧402活动安装，固定槽2的内部通过第一弹簧202活动安装有活动架201，活动架201与卡扣架401之间卡扣固定有出水口101，出水口101上设有与卡扣架401以及活动架201配合的固定座102，出水口101的顶部连通有延伸出第一壳体3的水瓶1，能够将出水口101插入固定槽2内，利用第二弹簧402使卡扣架401能过与固定座102进行卡合固定，方便安装水瓶1，提高了便捷性，通过第一弹簧202带动活动架201配合卡扣架401能够将固定座102夹持固定，防止发生晃动，卡扣架401的顶部设有延伸出第一壳体3的推杆403，通过向外侧推动推杆403能够使卡扣架401与固定座102分离，可以较为方便的拆卸水瓶1，第一壳体3的一侧对接连通有储水槽5，固定槽2与储水槽5之间通过出水管301对接连通，能够使水瓶1内的水通过出水管301流入储水槽5内，方便宠物进行饮水。

储水槽5的内部放置有过滤架501，过滤架501上固定安装有过滤网502，能够在宠物进行饮水时，使食物残渣落在过滤架501内，通过过滤网502能够防止残渣落在储水槽5内，通过将过滤架501取出，可以较为方便的倒出残渣，清理方便快捷，第二壳体8的顶部对接连通有粮桶7，通过粮桶7方便储存宠物口粮，第二壳体8的一侧对接连通有储粮槽9，第二壳体8的内部活动安装有活动板801，活动板801的一侧设有延伸出第二壳体8的拉杆802，通过使用拉杆802将活动板801抽出，能够使粮桶7内的口粮导入储粮槽9内，供宠物进食，提高了适用范围，方便实用，储水槽5与储粮槽9的正面皆设有窗口10，窗口10上设有刻度线1001，能够通过刻度线1001可以较为方便的观察饮水和饮食的量，方便控制宠物的进食量，提高了便捷性。

在使用该宠物喂水装置时，首先将本装置放置在合适位置，然后水瓶1的出水口101插入第一壳体3的固定槽2内，利用第二弹簧402使卡扣架401与出水口101上的固定座102进行卡合，使出水口101能够延伸出活动架201，通过第一弹簧202带动活动架201顶住固定座102，配合卡扣架401能够较为方便的固定住出水口101，防止发生晃动，安装操作方便快捷，然后通过出水管301使水瓶1内的水导入储水槽5内，当储水槽5的水位高于出水管301时，会自动停止导入，在宠物进行饮水时，食物残渣会落在过滤架501内，通过过滤网502能够防止食物残渣落在储水槽5内，通过取出过滤架501将过滤出杂质倒出，方便进行清理，提高了便捷性，然后通过拉杆802拉动活动板801，使粮桶7能够与第二壳体8连通，从而能够使粮桶7内的宠物口粮导入至储粮槽9内，方便宠物进行进食，提高了适用范围，方便快捷，以上便完成该宠物喂水装置的一系列操作。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
