一种用于喀斯特地区的贵州本地肉羊养殖棚及其使用方法与流程

本发明涉及肉羊养殖技术领域，具体为一种用于喀斯特地区的贵州本地肉羊养殖棚及其使用方法。

背景技术：

喀斯特地貌又称熔岩地貌，是一种比较有特色的天然形成的地貌，简单来说，是因为具有溶蚀作用的水侵蚀了能够溶蚀的岩石形成的，水中的天然矿物质相比于山地地区的水中矿物质含量更加高，我国喀斯特地区分布于桂、粤西、滇东和黔南等地。喀斯特地区的自然生态环境具有一定的特殊性，导致当地与生态相关的农业和畜牧业都受其影响，需要迎合其特点进行相应的调整，科学生产，才能提高农业和畜牧业的产量。

在贵州的肉羊养殖领域中，养殖棚通常并没有结合当地的喀斯特地貌进行特别设计，比如专利号为cn201710928723.1的一种用于喀斯特地区的新型羊舍，包括地板、墙板和舍顶，所述地板为混凝土结构，在地板上前后左右竖直立有墙板，墙板上方为舍顶，在前后墙的中间设有通道，通道两端设有门，在通道的两边分别设有食槽，所述食槽放置于格栅上，但是其采用电加热，构造复杂，对环境依赖性高，在喀斯特地区本来能源密度较低，停电较为频繁，导致使用场景受限；又如专利号为cn201710928647.4一种喀斯特地区牛羊粪便收集器，包括脖带和腰带，所述脖带和腰带之间对称连接有两根横带，在腰带的中部还对称连接有两根尾带，所述尾带的尾端与收集环相连，在收集环上套扣有收集袋，通过对粪便的处理来提高肉羊养殖对贵州喀斯特地形的适应，但是其针对局部，难以最大限度的改良肉羊养殖环境。所以，现有技术中缺乏根据喀斯特环境特点如降雨量、地下水、季风等自然特点的养殖技术，提高养殖棚的养殖条件来促进肉羊生长的养殖技术，需要本领域技术人员的进一步研究。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种用于喀斯特地区的贵州本地肉羊养殖棚及其使用方法，解决了喀斯特地区肉羊养殖棚需要结合自然特点进行养殖肉羊以改善生长条件的问题。

(二)技术方案

为实现上述目的，本发明提供如下技术方案：一种用于喀斯特地区的贵州本地肉羊养殖棚，包括梁柱框架，所述梁柱框架的顶部设置有斜坡顶棚，所述梁柱框架的底部设置有竖直的隔水带以及隔水带外侧倾斜的挡水板，所述梁柱框架的四周位于斜坡顶棚和隔水带之间的位置处设置有可调栅板机构。

所述可调栅板机构包括竖直方向设置的若干个栅板本体，且上下相邻的两个栅板本体其中上方的栅板本体的底部覆盖在下方的栅板本体的外部，所述栅板本体通过其两侧靠近顶部位置处设置的活动轴与梁柱框架转动连接，且若干个栅板本体通过其两侧靠近底部位置处设置的连杆传动连接，若干所述栅板本体其中靠近上方梁柱框架的位置处设置有角度固定机构。

所述梁柱框架的其中一个侧面设置有平开门，且梁柱框架两侧位于可调栅板机构上方的位置处均设置有侧墙板，所述侧墙板上设置有通风槽，所述通风槽的内部设置有自动风板，所述自动风板的正面和背面靠近顶部的位置处设置有转轴与通风槽的内壁转动连接。

所述斜坡顶棚整体压制的彩钢瓦板，且斜坡顶棚的顶部水平中线位置设置有加厚铁皮。

优选的，所述斜坡顶棚的斜坡位于梁柱框架顶部的正面和背面，且斜坡顶棚与水平面之间的夹角为30°至45°。

优选的，所述隔水带的顶部与挡水板的顶部固定连接，所述挡水板与隔水带之间的夹角为40°至50°，且隔水带与挡水板之间设置有撑杆。

优选的，所述隔水带竖直方向的高度不小于20厘米，所述挡水板底部与顶部之间的垂直距离为12厘米至16厘米。

优选的，所述可调栅板机构包括结构、尺寸均相同的上下两组，且可调栅板机构与梁柱框架的形状尺寸相适配。

优选的，所述角度固定机构包括与梁柱框架铰接的活动环、与栅板本体铰接的活动板以及插接在活动环内部并与活动板螺纹连接的螺杆，所述螺杆的顶部设置有挡片，所述螺杆的底部设置有摇柄。

优选的，所述活动板位于栅板本体表面靠近底部的位置处，所述螺杆的底部与栅板本体的底部位于同一高度。

优选的，所述栅板本体竖直方向的高度为10厘米至20厘米，且栅板本体的外侧设置有防锈漆涂层。

优选的，所述自动风板为倒v形板，且自动风板一侧底部与顶部之间的垂直距离不小于通风槽的高度。

本发明用于喀斯特地区的贵州本地肉羊养殖棚的使用方法，包括：

(1)将隔水带3的下半部分预埋在地面以下，阻止地面附近的水流到养殖棚的内部，斜坡顶棚2加速雨水排出，降低养殖棚受到的压力，隔水带3在雨水下落时与其碰撞使得雨水向外飞溅，避免雨水进入养殖棚内部；

(2)摇动摇柄805，带动与螺杆803螺纹连接的活动板802向上或者向下移动，各个栅板本体6通过连杆7传动并向上或者向下翻转，实现人为开启和关闭，风力较大时自动风板12被吹着翻转关闭通风槽11，风力下降后自动风板12与通风槽11分离实现自然通风。

(三)有益效果

本发明提供了一种用于喀斯特地区的贵州本地肉羊养殖棚，具备以下有益效果：

本发明通过设置斜坡顶棚、隔水带和挡水板，以适应多雨季节较高的降水量，斜坡顶棚可以快速排走雨水，降低养殖棚的压力；挡水板可以使下落的雨水向外溅出，使得养殖棚内地面保持干燥；隔水带下半部预埋在地面以下，能够阻挡地下水流经养殖棚，保持养殖棚地面土壤的酸碱度稳定，适宜肉羊生长生活；

通过设置上下两层可调栅板机构和对应的角度固定机构，可以根据不同季节、不同温度和不同天气，通过角度固定机构分别调上下两层各组节可调栅板机构的栅板本体倾斜度，改变通风效果，从而人为改变养殖棚内部的温度，可操作性较强，使用方便；

通过设置侧墙板、通风槽和自动风板，侧墙板能够达到养殖棚内外相对密封隔离的效果，减少蚊虫和雨水进入以及保温，通风槽能够在温度较低的时候、可调栅板机构关闭的时候保持足够的空气流通；当风较大的时候，由外向内吹动自动风板时，自动风板迎合风的一侧受力较大带动自动风板转动关闭通风槽，实现自动开闭的效果；

因此，能够达到适应喀斯特地区的自然环境、针对性改善肉羊生长条件的效果，解决了喀斯特地区肉羊养殖棚需要结合自然特点进行养殖肉羊以改善生长条件的问题。

附图说明

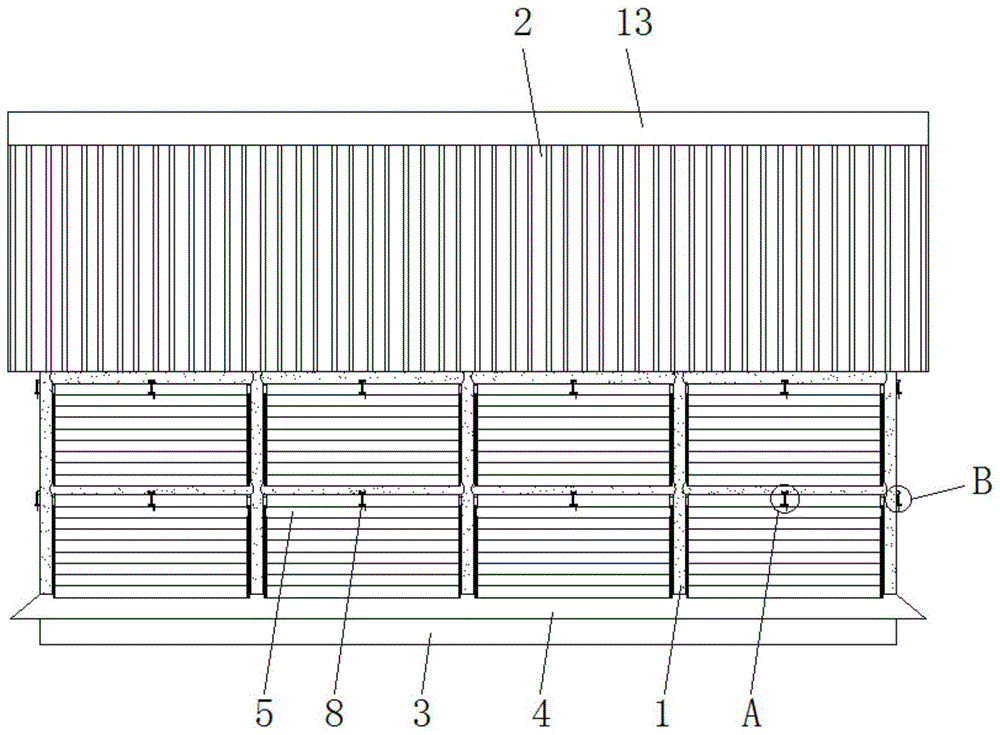

图1为本发明正视图；

图2为本发明侧视图；

图3为本发明可调栅板机构正视图；

图4为本发明图1中a处结构放大图；

图5为本发明图1中b处结构放大图；

图6为本发明连杆位置处侧视图；

图7为本发明角度固定机构侧剖图；

图8为本发明隔水带与挡水板侧剖图；

图9为本发明自动风板正剖图。

图中：1、梁柱框架；2、斜坡顶棚；3、隔水带；4、挡水板；5、可调栅板机构；6、栅板本体；7、连杆；8、角度固定机构；801、活动环；802、活动板；803、螺杆；804、挡片；805、摇柄；9、平开门；10、侧墙板；11、通风槽；12、自动风板；13、加厚铁皮；14、撑杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例1

如图1-9所示，本发明提供一种技术方案：一种用于喀斯特地区的贵州本地肉羊养殖棚，包括梁柱框架1，梁柱框架1的顶部设置有斜坡顶棚2，梁柱框架1的底部设置有竖直的隔水带3以及隔水带3外侧倾斜的挡水板4，梁柱框架1的四周位于斜坡顶棚2和隔水带3之间的位置处设置有可调栅板机构5。

可调栅板机构5包括竖直方向设置的若干个栅板本体6，且上下相邻的两个栅板本体6其中上方的栅板本体6的底部覆盖在下方的栅板本体6的外部，栅板本体6通过其两侧靠近顶部位置处设置的活动轴与梁柱框架1转动连接，且若干个栅板本体6通过其两侧靠近底部位置处设置的连杆7传动连接，若干栅板本体6其中靠近上方梁柱框架1的位置处设置有角度固定机构8。

梁柱框架1的其中一个侧面设置有平开门9，且梁柱框架1两侧位于可调栅板机构5上方的位置处均设置有侧墙板10，侧墙板10上设置有通风槽11，通风槽11的内部设置有自动风板12，自动风板12的正面和背面靠近顶部的位置处设置有转轴与通风槽11的内壁转动连接。

作为本发明的一种技术优化方案，斜坡顶棚2整体压制的彩钢瓦板，且斜坡顶棚2的顶部水平中线位置设置有加厚铁皮13，加厚铁皮13能够对斜坡顶棚2顶部弯折处进行加强防水。

作为本发明的一种技术优化方案，斜坡顶棚2的斜坡位于梁柱框架1顶部的正面和背面，与平开门9位置错开，方便人员雨天进出，且斜坡顶棚2与水平面之间的夹角为30°，方便排水。

作为本发明的一种技术优化方案，隔水带3的顶部与挡水板4的顶部固定连接，挡水板4与隔水带3之间的夹角为40°，且隔水带3与挡水板4之间设置有撑杆14，能够阻挡雨水和地下水经过养殖棚与肉羊接触。

作为本发明的一种技术优化方案，隔水带3竖直方向的高度为30厘米，挡水板4底部与顶部之间的垂直距离为12厘米，隔水带3下半部分预埋在地面以下。

作为本发明的一种技术优化方案，可调栅板机构5包括结构、尺寸均相同的上下两组，且可调栅板机构5与梁柱框架1的形状尺寸相适配，可以根据养殖棚的建造规模尺寸进行改变可调栅板机构5的横向宽度。

作为本发明的一种技术优化方案，角度固定机构8包括与梁柱框架1铰接的活动环801、与栅板本体6铰接的活动板802以及插接在活动环801内部并与活动板802螺纹连接的螺杆803，螺杆803的顶部设置有挡片804，螺杆803的底部设置有摇柄805，摇动摇柄805，带动与螺杆803螺纹连接的活动板802向上移动，各个栅板本体6通过连杆7传动并向上翻转打开，实现人为开启和关闭。

作为本发明的一种技术优化方案，活动板802位于栅板本体6表面靠近底部的位置处，螺杆803的底部与栅板本体6的底部位于同一高度，活动板802和活动环801均采用铰接，使得栅板本体6翻转不被阻挡。

作为本发明的一种技术优化方案，栅板本体6竖直方向的高度为10厘米，且栅板本体6的外侧设置有防锈漆涂层，减缓雨水侵蚀速度。

作为本发明的一种技术优化方案，自动风板12为倒v形板，且自动风板12一侧底部与顶部之间的垂直距离不小于通风槽11的高度，风力较大时自动风板12被吹着翻转关闭通风槽11，风力下降后自动风板12与通风槽11分离实现自然通风。

其使用方法为：隔水带3的下半部分预埋在地面以下，阻止地面附近的水流到养殖棚的内部，斜坡顶棚2加速雨水排出，降低养殖棚受到的压力，隔水带3在雨水下落时与其碰撞使得雨水向外飞溅，避免雨水进入养殖棚内部，摇动摇柄805，带动与螺杆803螺纹连接的活动板802向上或者向下移动，各个栅板本体6通过连杆7传动并向上或者向下翻转，实现人为开启和关闭，风力较大时自动风板12被吹着翻转关闭通风槽11，风力下降后自动风板12与通风槽11分离实现自然通风。

实施例2

如图1-9所示，本发明提供一种技术方案：一种用于喀斯特地区的贵州本地肉羊养殖棚，包括梁柱框架1，梁柱框架1的顶部设置有斜坡顶棚2，梁柱框架1的底部设置有竖直的隔水带3以及隔水带3外侧倾斜的挡水板4，梁柱框架1的四周位于斜坡顶棚2和隔水带3之间的位置处设置有可调栅板机构5。

可调栅板机构5包括竖直方向设置的若干个栅板本体6，且上下相邻的两个栅板本体6其中上方的栅板本体6的底部覆盖在下方的栅板本体6的外部，栅板本体6通过其两侧靠近顶部位置处设置的活动轴与梁柱框架1转动连接，且若干个栅板本体6通过其两侧靠近底部位置处设置的连杆7传动连接，若干栅板本体6其中靠近上方梁柱框架1的位置处设置有角度固定机构8。

梁柱框架1的其中一个侧面设置有平开门9，且梁柱框架1两侧位于可调栅板机构5上方的位置处均设置有侧墙板10，侧墙板10上设置有通风槽11，通风槽11的内部设置有自动风板12，自动风板12的正面和背面靠近顶部的位置处设置有转轴与通风槽11的内壁转动连接。

作为本发明的一种技术优化方案，斜坡顶棚2整体压制的彩钢瓦板，且斜坡顶棚2的顶部水平中线位置设置有加厚铁皮13，加厚铁皮13能够对斜坡顶棚2顶部弯折处进行加强防水。

作为本发明的一种技术优化方案，斜坡顶棚2的斜坡位于梁柱框架1顶部的正面和背面，与平开门9位置错开，方便人员雨天进出，且斜坡顶棚2与水平面之间的夹角为45°，方便排水。

作为本发明的一种技术优化方案，隔水带3的顶部与挡水板4的顶部固定连接，挡水板4与隔水带3之间的夹角为50°，且隔水带3与挡水板4之间设置有撑杆14，能够阻挡雨水和地下水经过养殖棚与肉羊接触。

作为本发明的一种技术优化方案，隔水带3竖直方向的高度为40厘米，挡水板4底部与顶部之间的垂直距离为16厘米，隔水带3下半部分预埋在地面以下。

作为本发明的一种技术优化方案，可调栅板机构5包括结构、尺寸均相同的上下两组，且可调栅板机构5与梁柱框架1的形状尺寸相适配，可以根据养殖棚的建造规模尺寸进行改变可调栅板机构5的横向宽度。

作为本发明的一种技术优化方案，角度固定机构8包括与梁柱框架1铰接的活动环801、与栅板本体6铰接的活动板802以及插接在活动环801内部并与活动板802螺纹连接的螺杆803，螺杆803的顶部设置有挡片804，螺杆803的底部设置有摇柄805，摇动摇柄805，带动与螺杆803螺纹连接的活动板802向上移动，各个栅板本体6通过连杆7传动并向上翻转打开，实现人为开启和关闭。

作为本发明的一种技术优化方案，活动板802位于栅板本体6表面靠近底部的位置处，螺杆803的底部与栅板本体6的底部位于同一高度，活动板802和活动环801均采用铰接，使得栅板本体6翻转不被阻挡。

作为本发明的一种技术优化方案，栅板本体6竖直方向的高度为20厘米，且栅板本体6的外侧设置有防锈漆涂层，减缓雨水侵蚀速度。

作为本发明的一种技术优化方案，自动风板12为倒v形板，且自动风板12一侧底部与顶部之间的垂直距离不小于通风槽11的高度，风力较大时自动风板12被吹着翻转关闭通风槽11，风力下降后自动风板12与通风槽11分离实现自然通风。

其使用方法同实施例1。

综上可得，本发明通过设置斜坡顶棚2、隔水带3、挡水板4、可调栅板机构5、角度固定机构8、侧墙板10、通风槽11和自动风板12，解决了喀斯特地区肉羊养殖棚需要结合自然特点进行养殖肉羊以改善生长条件的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
