一种生猪养殖猪舍的制作方法

本发明涉及一种猪舍，更具体的说是一种生猪养殖猪舍。

背景技术：

例如公开号cn201920102539.6一种新型生猪养殖猪舍该实用新型公开了一种新型生猪养殖猪舍，包括猪舍本体，所述猪舍本体顶部固定连接有太阳能电池板，所述猪舍本体内部设有行人通道，所述行人通道两侧均匀分布有多个猪舍单元，所述猪舍单元前侧面通过铰链转动连接有围栏，所述围栏下方设有饲料槽，所述饲料槽两端通过转轴与猪舍单元转动相连，且所述猪舍单元两侧内壁均固定连接有主管，所述主管一侧均匀分布有喷头，所述猪舍单元后侧面设有窗户，所述窗户下方设有导流槽，且所述猪舍单元底部设有漏粪板，所述猪舍本体两侧均设有化粪池，所述导流槽、漏粪板均与化粪池相通，该种新型生猪养殖猪舍，结构简单，方便打扫，节省资源，造价较低，便于推广，所以该种新型生猪养殖猪舍具有广泛的应用前景。但是它不能对猪舍进行冲洗。

技术实现要素：

本发明的目的是提供一种生猪养殖猪舍，可以对猪舍进行冲洗。

本发明的目的通过以下技术方案来实现：

一种生猪养殖猪舍，包括入地机构、猪舍框架、顶棚机构、冲洗机构、封闭板、喂食槽、升降机构和废料处理机构，所述猪舍框架固接在入地机构上端的中部，顶棚机构固接在猪舍框架的上端，冲洗机构连接在顶棚机构的中部，猪舍框架的前后两端分别滑动连接一个封闭板，喂食槽设置有两个，两个喂食槽分别固接在猪舍框架中部的前后两端，升降机构连接在入地机构的下端，废料处理机构固接在升降机构的中部。

所述入地机构包括底板、底凸座、侧条形框和顶凸座，底板下端的前后两端分别固接一个底凸座，侧条形框设置有两个，两个侧条形框分别固接在底板中部的左右两端，底板下端的前后两端分别固接一个顶凸座。

所述猪舍框架包括围挡框架、主杆、副杆、限位条和定位板，围挡框架上端的左右两端分别固接一个副杆，主杆固接在围挡框架上端的中部，围挡框架的前后两端分别固接一个限位条，围挡框架右侧的前后两端分别设置有一个定位板，围挡框架固接在底板的中部。

所述顶棚机构包括顶棚、水箱座、条框、主环、副环和固定座，水箱座固接在顶棚的左端，顶棚左侧下端的前后两端分别固接一个条框，顶棚下端中部的前后两端分别固接一个主环，副环设置有四个，顶棚下端的四角分别固接一个副环，顶棚左侧下端的前后两端分别固接一个固定座，两个主环分别固接在主杆的前后两端，两个副环分别固接在位于左端的副杆的前后两端，另两个副环分别固接在位于右端的副杆的前后两端。

所述冲洗机构包括水箱、滑动管、水管、电动推杆和喷出管，水箱的右端固定并连通有多个水管，多个水管的下端分别固定并连通在滑动管上，滑动管的前后两端分别固接有一个电动推杆的活动端，滑动管的下端固定并连通有多个喷出管，水箱固接在水箱座上，滑动管的前后两端分别滑动连接在两个条框内，两个电动推杆的固定端分别固接在两个固定座上。

所述封闭板包括挡板、把手和定位头，把手固接在挡板的左端，挡板右端的上下两端均设置一个定位头，封闭板设置有两个，每个限位条内均滑动连接一个挡板。

所述喂食槽包括底槽和中心板，中心板固接在底槽的中部，喂食槽设置有两个，两个底槽分别固接在围挡框架内部的前后两端。

所述升降机构包括电机、丝杠、皮带、升降板、侧条杆、转动杆和清理板，丝杠设置有两个，两个丝杠的上端分别转动连接在两个顶凸座上，两个丝杠的下端分别转动连接在两个底凸座上，电机的输出轴通过联轴器与位于前端的丝杠固接，两个丝杠通过皮带传动连接，升降板的前后两端分别与两个丝杠螺纹连接，升降板的前后两端分别固接一个侧条杆，清理板镜像对称设置有两个，每个清理板的下端均固接一个转动杆，两个转动杆分别转动连接在升降板中部的前后两端，两个清理板上端的前后两侧分别滑动连接在两个侧条形框的上侧，两个转动杆的左右两端分别分别滑动连接在两个侧条形框的下侧，电机固接在底板下端的前端。

所述废料处理机构包括废料箱、角座、排料管和中管，废料箱顶端的四角处均固接一个角座，废料箱下端中部的左右两端分别固定并连通一个中管，排料管的左端固定并连通在两个中管的下端，一个转动杆的左右两端分别转动连接在位于后端的两个角座上，另一个转动杆的左右两端分别转动连接在位于前端的两个角座上。

该喂食槽还包括条孔，所述的条孔设置有多个，多个条孔分别设置在中心板的中部。

本发明一种生猪养殖猪舍的有益效果为：

本发明在升降机构带动废料处理机构可以将猪舍内的废料残渣以及生猪的排泄物集中收集排入下水道内，用以防止废料以及生猪的排泄物在猪舍框架内残留造成异味，并且冲洗机构可以将猪舍框架内的生猪排泄物同时清理干净保持猪舍框架内部的清洁，相对于人工进行冲洗提高了工作效率并且节省人力，将猪舍框架内的残渣以及生猪排屑物从废料处理机构排到下水道内的方式简单快捷，而且可以保持猪舍框架内空气的流通防止排泄物溅洒到猪舍框架外围以及排泄物造成的异味在周边环绕影响周边邻居的正常生活。

附图说明

下面结合附图和具体实施方法对本发明做进一步详细的说明。

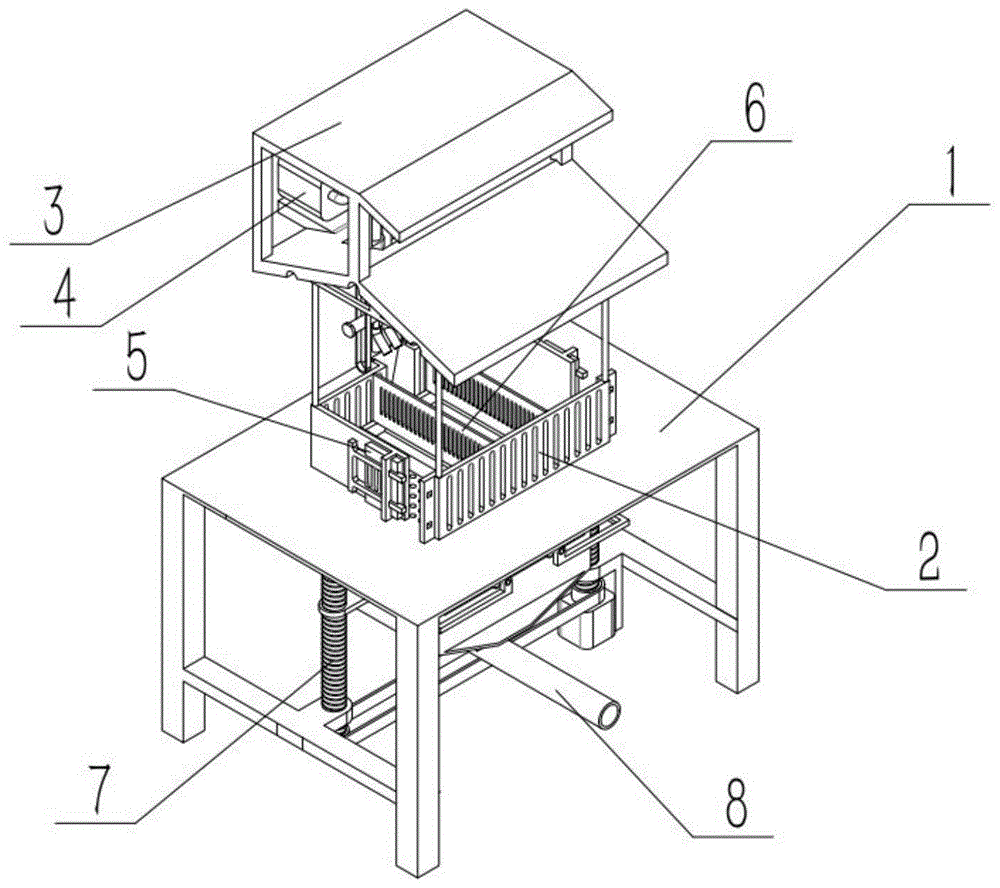

图1是本发明一种生猪养殖猪舍的整体结构示意图；

图2是本发明的部分结构示意图一；

图3是本发明的部分结构示意图二；

图4是本发明的部分结构示意图三；

图5是本发明的部分结构示意图四；

图6是本发明的部分结构示意图五；

图7是本发明的部分结构示意图六；

图8是本发明的部分结构示意图七；

图9是本发明的部分结构示意图八；

图10是本发明的部分结构示意图九；

图11是本发明的部分结构示意图十；

图12是本发明的部分结构示意图十一；

图13是本发明的部分结构示意图十二；

图14是本发明的部分结构示意图十三。

图中：入地机构1；底板101；底凸座102；侧条形框103；顶凸座104；猪舍框架2；围挡框架201；主杆202；副杆203；限位条204；定位板205；顶棚机构3；顶棚301；水箱座302；条框303；主环304；副环305；固定座306；冲洗机构4；水箱401；滑动管402；水管403；电动推杆404；喷出管405；封闭板5；挡板501；把手502；定位头503；喂食槽6；底槽601；中心板602；条孔603；升降机构7；电机701；丝杠702；皮带703；升降板704；侧条杆705；转动杆706；清理板707；废料处理机构8；废料箱801；角座802；排料管803；中管804。

具体实施方式

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

下面结合附图对本发明作进一步详细说明。

具体实施方式一：

如图1-14所示，一种生猪养殖猪舍，包括入地机构1、猪舍框架2、顶棚机构3、冲洗机构4、封闭板5、喂食槽6、升降机构7和废料处理机构8，其特征在于：所述猪舍框架2固接在入地机构1上端的中部，顶棚机构3固接在猪舍框架2的上端，冲洗机构4连接在顶棚机构3的中部，猪舍框架2的前后两端分别滑动连接一个封闭板5，喂食槽6设置有两个，两个喂食槽6分别固接在猪舍框架2中部的前后两端，升降机构7连接在入地机构1的下端，废料处理机构8固接在升降机构7的中部。本发明在升降机构带动废料处理机构可以将猪舍内的废料残渣以及生猪的排泄物集中收集排入下水道内，用以防止废料以及生猪的排泄物在猪舍框架内残留造成异味。

具体实施方式二：

如图1-14所示，一种生猪养殖猪舍，所述入地机构1包括底板101、底凸座102、侧条形框103和顶凸座104，底板101下端的前后两端分别固接一个底凸座102，侧条形框103设置有两个，两个侧条形框103分别固接在底板101中部的左右两端，底板101下端的前后两端分别固接一个顶凸座104。使用时预先在所要养殖的生猪猪舍地面开设地槽，将底板101放置于地槽内，便于后续对接在地下的下水管道，底板101中部的两侧加工有多个孔，便于后续将生猪排出的废物进行冲洗，两个侧条形框103内表面光滑。

具体实施方式三：

如图1-14所示，一种生猪养殖猪舍，所述猪舍框架2包括围挡框架201、主杆202、副杆203、限位条204和定位板205，围挡框架201上端的左右两端分别固接一个副杆203，主杆202固接在围挡框架201上端的中部，围挡框架201的前后两端分别固接一个限位条204，围挡框架201右侧的前后两端分别设置有一个定位板205，围挡框架201固接在底板101的中部。对生猪养殖时，将围挡框架201固接在底板101的中部，将生猪驱赶至内部，围挡框架201的左右两侧分别设置有多个条孔，便于围挡框架201内部的气流疏通，防止生猪在围挡框架201内由于空气不流通而发生流感的情况，通风效果好有效的避免新型冠状病毒，前后两侧的两个限位条204与定位板205之间的空隙为生猪驱赶走动的位置，左侧的空隙为喂养人员走动的位置，将饲养人员以及生猪行动位置区别开防止饲养时有生猪拥挤的现象发生，底板101位置入地较深从而使得围挡框架201固接在底板101上时更加稳定稳固。

具体实施方式四：

如图1-14所示，一种生猪养殖猪舍，所述顶棚机构3包括顶棚301、水箱座302、条框303、主环304、副环305和固定座306，水箱座302固接在顶棚301的左端，顶棚301左侧下端的前后两端分别固接一个条框303，顶棚301下端中部的前后两端分别固接一个主环304，副环305设置有四个，顶棚301下端的四角分别固接一个副环305，顶棚301左侧下端的前后两端分别固接一个固定座306，两个主环304分别固接在主杆202的前后两端，两个副环305分别固接在位于左端的副杆203的前后两端，另两个副环305分别固接在位于右端的副杆203的前后两端。为防止下雨天气围挡框架201内部淋到雨水，进而将顶棚301固接在围挡框架201的上端，有效防止养殖生猪时围挡框架201内部淋雨潮湿的现象，并且两个条框303内表面光滑，便于后续对围挡框架201进行清洗时清洗的位置可调。

具体实施方式五：

如图1-14所示，一种生猪养殖猪舍，所述冲洗机构4包括水箱401、滑动管402、水管403、电动推杆404和喷出管405，水箱401的右端固定并连通有多个水管403，多个水管403的下端分别固定并连通在滑动管402上，滑动管402的前后两端分别固接有一个电动推杆404的活动端，滑动管402的下端固定并连通有多个喷出管405，水箱401固接在水箱座302上，滑动管402的前后两端分别滑动连接在两个条框303内，两个电动推杆404的固定端分别固接在两个固定座306上。对围挡框架201内部进行冲洗时，水箱401通过水泵达到喷水冲洗条件，对围挡框架201内部进行清洗之前需要驱动两个电动推杆404带动滑动管402在两个条框303内发生上下滑动，不仅可以调节多个喷出管405的高度从而可以由于高度的变化来扩大冲洗的面积，较高时驱动两个电动推杆404带动滑动管402上升，从而扩大冲洗围挡框架201的面积进而可以将围挡框架201四周同步进行冲洗，反之较低时驱动两个电动推杆404带动滑动管402下降，从而有针对性的对围挡框架201内部两侧的孔进行冲洗将生猪的排泄物冲洗干净，提高猪舍的干净整洁度防止内部异味严重的现象发生，并且水管403为软管适应滑动管402的升降，多个喷出管405的一侧加工多一个喷水口位置用以扩大喷冲洗围挡框架201的范围。

具体实施方式六：

如图1-14所示，一种生猪养殖猪舍，所述封闭板5包括挡板501、把手502和定位头503，把手502固接在挡板501的左端，挡板501右端的上下两端均设置一个定位头503，封闭板5设置有两个，每个限位条204内均滑动连接一个挡板501。两个挡板501滑动在限位条204内，当把生猪驱赶到围挡框架201内部之后，将两个挡板501插入到定位板205内，便于将生猪挡在内部进行圈养。

具体实施方式七：

如图1-14所示，一种生猪养殖猪舍，所述喂食槽6包括底槽601和中心板602，中心板602固接在底槽601的中部，喂食槽6设置有两个，两个底槽601分别固接在围挡框架201内部的前后两端。对生猪进行喂食时，将食料存放到底槽601内部，使用时将两个底槽601固接在围挡框架201左侧空隙的前后两侧，便于饲养人员将食物放置到两侧的两个底槽601的内部，便于进行喂食以及投食，两个底槽601为中部凹陷的形状，中部固接有中心板602从而将生猪挡开防止喂食时生猪跑出。

具体实施方式八：

如图1-14所示，一种生猪养殖猪舍，所述升降机构7包括电机701、丝杠702、皮带703、升降板704、侧条杆705、转动杆706和清理板707，丝杠702设置有两个，两个丝杠702的上端分别转动连接在两个顶凸座104上，两个丝杠702的下端分别转动连接在两个底凸座102上，电机701的输出轴通过联轴器与位于前端的丝杠702固接，两个丝杠702通过皮带703传动连接，升降板704的前后两端分别与两个丝杠702螺纹连接，升降板704的前后两端分别固接一个侧条杆705，清理板707镜像对称设置有两个，每个清理板707的下端均固接一个转动杆706，两个转动杆706分别转动连接在升降板704中部的前后两端，两个清理板707上端的前后两侧分别滑动连接在两个侧条形框103的上侧，两个转动杆706的左右两端分别分别滑动连接在两个侧条形框103的下侧，电机701固接在底板101下端的前端。初始位置时两个清理板707贴合在底板101中部的两侧孔的下端，对底板101以及围挡框架201冲洗的同时驱动电机701带动两个丝杠702旋转，从而在两个丝杠702的旋转时带动升降板704下降从而在升降板704下降的同时带动两个清理板707倾斜两个清理板707上端在两个侧条形框103上发生滑动，将底板101的两侧孔上附着的排泄物冲洗到两个清理板707上，根据两个清理板707的倾斜将排泄物以及废物进行冲洗，防止有残留物长期残留造成异味。

具体实施方式九：

如图1-14所示，一种生猪养殖猪舍，所述废料处理机构8包括废料箱801、角座802、排料管803和中管804，废料箱801顶端的四角处均固接一个角座802，废料箱801下端中部的左右两端分别固定并连通一个中管804，排料管803的左端固定并连通在两个中管804的下端，一个转动杆706的左右两端分别转动连接在位于后端的两个角座802上，另一个转动杆706的左右两端分别转动连接在位于前端的两个角座802上。升降板704发生升降时同步可以带动废料箱801进行升降，当两个清理板707倾斜以及由于冲洗将残留物以及排泄物冲洗根据两个清理板707倾斜将废物以及残渣滑至废料箱801内，将底板101设置在地面底部时将排料管803插接到下水道内，便于将废料箱801内的废物进行排出，使得围挡框架201内部更加清洁。

具体实施方式十：

如图1-14所示，一种生猪养殖猪舍，该喂食槽6还包括条孔603，所述的条孔603设置有多个，多个条孔603分别设置在中心板602的中部。条孔603使得围挡框架201内部通风能力更强。

本发明的一种生猪养殖猪舍，其工作原理为：

本发明在升降机构带动废料处理机构可以将猪舍内的废料残渣以及生猪的排泄物集中收集排入下水道内，用以防止废料以及生猪的排泄物在猪舍框架内残留造成异味。使用时预先在所要养殖的生猪猪舍地面开设地槽，将底板101放置于地槽内，便于后续对接在地下的下水管道，底板101中部的两侧加工有多个孔，便于后续将生猪排出的废物进行冲洗，两个侧条形框103内表面光滑。对生猪养殖时，将围挡框架201固接在底板101的中部，将生猪驱赶至内部，围挡框架201的左右两侧分别设置有多个条孔，便于围挡框架201内部的气流疏通，防止生猪在围挡框架201内由于空气不流通而发生流感的情况，通风效果好有效的避免新型冠状病毒，前后两侧的两个限位条204与定位板205之间的空隙为生猪驱赶走动的位置，左侧的空隙为喂养人员走动的位置，将饲养人员以及生猪行动位置区别开防止饲养时有生猪拥挤的现象发生，底板101位置入地较深从而使得围挡框架201固接在底板101上时更加稳定稳固。为防止下雨天气围挡框架201内部淋到雨水，进而将顶棚301固接在围挡框架201的上端，有效防止养殖生猪时围挡框架201内部淋雨潮湿的现象，并且两个条框303内表面光滑，便于后续对围挡框架201进行清洗时清洗的位置可调。对围挡框架201内部进行冲洗时，水箱401通过水泵达到喷水冲洗条件，对围挡框架201内部进行清洗之前需要驱动两个电动推杆404带动滑动管402在两个条框303内发生上下滑动，不仅可以调节多个喷出管405的高度从而可以由于高度的变化来扩大冲洗的面积，较高时驱动两个电动推杆404带动滑动管402上升，从而扩大冲洗围挡框架201的面积进而可以将围挡框架201四周同步进行冲洗，反之较低时驱动两个电动推杆404带动滑动管402下降，从而有针对性的对围挡框架201内部两侧的孔进行冲洗将生猪的排泄物冲洗干净，提高猪舍的干净整洁度防止内部异味严重的现象发生，并且水管403为软管适应滑动管402的升降，多个喷出管405的一侧加工多一个喷水口位置用以扩大喷冲洗围挡框架201的范围。两个挡板501滑动在限位条204内，当把生猪驱赶到围挡框架201内部之后，将两个挡板501插入到定位板205内，便于将生猪挡在内部进行圈养。对生猪进行喂食时，将食料存放到底槽601内部，使用时将两个底槽601固接在围挡框架201左侧空隙的前后两侧，便于饲养人员将食物放置到两侧的两个底槽601的内部，便于进行喂食以及投食，两个底槽601为中部凹陷的形状，中部固接有中心板602从而将生猪挡开防止喂食时生猪跑出。初始位置时两个清理板707贴合在底板101中部的两侧孔的下端，对底板101以及围挡框架201冲洗的同时驱动电机701带动两个丝杠702旋转，从而在两个丝杠702的旋转时带动升降板704下降从而在升降板704下降的同时带动两个清理板707倾斜两个清理板707上端在两个侧条形框103上发生滑动，将底板101的两侧孔上附着的排泄物冲洗到两个清理板707上，根据两个清理板707的倾斜将排泄物以及废物进行冲洗，防止有残留物长期残留造成异味。升降板704发生升降时同步可以带动废料箱801进行升降，当两个清理板707倾斜以及由于冲洗将残留物以及排泄物冲洗根据两个清理板707倾斜将废物以及残渣滑至废料箱801内，将底板101设置在地面底部时将排料管803插接到下水道内，便于将废料箱801内的废物进行排出，使得围挡框架201内部更加清洁。条孔603使得围挡框架201内部通风能力更强。

当然，上述说明并非对本发明的限制，本发明也不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也属于本发明的保护范围。
