一种畜牧兽医用清洗装置的制作方法

本发明涉及畜牧医疗清洗设备技术领域，具体为一种畜牧兽医用清洗装置。

背景技术：

兽医是指给动物进行疾病预防、诊断并治疗的医生，具体说来说，兽医是利用医学方法促进动物包括野生动物和家禽家畜水生动物机体与微生物和自然环境相互协调的一类工作者。

传统的清洗装置不能对小动物进行固定，在清洗的时候，小动物容易逃脱，清洗起来较为麻烦，具有一定的不利影响，其次，传统的清洗装置功能单一，在清洗后若不将动物的毛发烘干，容易使动物受凉，从而容易生病，具有一定的不利影响，还有清洗后的污水若不进行处理而排放至外界时会对周边环境产生不利的影响。

技术实现要素：

本发明提供了一种畜牧兽医用清洗装置，具备烘干、夹持以及过滤污水的优点，以解决动物身体的水分、动物逃脱以及污水直接排放的问题。

为实现烘干、夹持以及过滤污水的目的，本发明提供如下技术方案：一种畜牧兽医用清洗装置，包括清洗箱，所述清洗箱的顶部固定设置有水泵，所述水泵的一侧固定设置有水管，所述水管的一端固定设置有水箱，所述水泵的另一侧设置有水管，所述水管的另一端贯穿至清洗箱的顶部并延伸至清洗箱的内部，所述清洗箱的一侧固定设置有烘干箱，所述烘干箱的内壁固定设置有风机，所述风机的一侧固定设置有电热棒，所述烘干箱的底部固定设置有电机，所述电机的输出轴固定连接有转轴，所述转轴的一端固定设置有偏心轮，所述偏心轮的顶部活动设置有连杆，所述连杆的一端活动设置有移动板，所述移动板的顶部活动设置有连接杆，所述连接杆的一侧活动设置有风向板，所述风向板的两侧活动设置有活动框架，所述清洗箱的另一侧固定设置有控制箱。

作为本发明的一种优选技术方案，所述控制箱的内部活动设置有齿轮，所述齿轮的外壁活动设置有推杆，所述推杆的一端固定设置有夹板。

作为本发明的一种优选技术方案，所述夹板的内壁固定设置有缓冲弹簧，所述缓冲弹簧的一端固定设置有橡胶垫。

作为本发明的一种优选技术方案，所述清洗箱的内部从上至下依次设置有过滤网以及活性炭过滤板。

作为本发明的一种优选技术方案，所述推杆的顶部开设有与齿轮相适配的啮齿。

作为本发明的一种优选技术方案，所述缓冲弹簧呈环形阵列状分布于夹板内壁的槽内。

作为本发明的一种优选技术方案，所述连杆的两端通过铰链与移动板的一侧以及偏心轮的顶部进行铰接。

作为本发明的一种优选技术方案，所述连接杆的一端通过滑轮与移动板的顶部活动连接。

作为本发明的一种优选技术方案，所述清洗箱的内部活动设置有过滤网以及活性炭过滤板。

与现有技术相比，本发明提供了一种畜牧兽医用清洗装置，具备以下有益效果：

1、该畜牧兽医用清洗装置，通过设置推杆与齿轮的啮合连接，就可以对不同大小的动物进行夹持，便于工作人员的清洗，从而提高工作效率。

2、该畜牧兽医用清洗装置，通过设置缓冲弹簧，缓冲弹簧可以保持橡胶垫对牲畜脖子的压紧作用，便于牲畜脖子活动的同时也可保证夹紧的安全性，使得牲畜具有一定的活动空间。

3、该畜牧兽医用清洗装置，通过设置连杆两端的铰链，就可以通过偏心轮的转动带动移动板的左右移动，使得连接杆能够上下移动。

4、该畜牧兽医用清洗装置，通过设置连接杆，就可以通过不停改变连接杆的上下移动，不断改变热气的风向，便于对动物身上的水分进行均匀的烘干，可以预防动物受凉，有利于人们使用。

5、该畜牧兽医用清洗装置，通过设置过滤网以及活性炭过滤板，就可以对清洗后的污水进行过滤净化，保护周边的环境。

附图说明

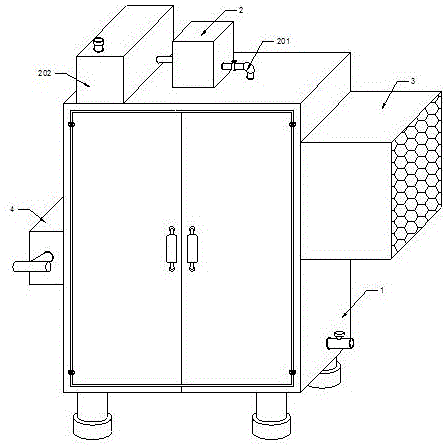

图1为本发明的结构示意图；

图2为本发明结构正视图；

图3为本发明的a部放大结构示意图；

图4为本发明的烘干箱放大结构示意图；

图5为本发明的b部放大结构示意图。

图中：1、清洗箱；2、水泵；201、水管；202、水箱；3、烘干箱；301、风机；302、电热棒；303、电机；304、转轴；305、偏心轮；306、连杆；307、移动板；308、连接杆；309、风向板；310、活动框架；4、控制箱；401、齿轮；402、推杆；403、夹板；404、缓冲弹簧；405、橡胶垫；5、过滤网；501、活性炭过滤板。

具体实施方式

为了使本技术领域的人员更好地理解本申请方案，下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分的实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本申请保护的范围。

需要说明的是，本申请的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别类似的对象，而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便这里描述的本申请的实施例。此外，术语“包括”和“具有”以及他们的任何变形，意图在于覆盖不排他的包含，例如，包含了一系列步骤或单元的过程、方法、系统、产品或设备不必限于清楚地列出的那些步骤或单元，而是可包括没有清楚地列出的或对于这些过程、方法、产品或设备固有的其它步骤或单元。

在本申请中，术语“上”、“下”、“左”、“右”、“前”、“后”、“顶”、“底”、“内”、“外”、“中”、“竖直”、“水平”、“横向”、“纵向”等指示的方位或位置关系为基于附图所示的方位或位置关系。这些术语主要是为了更好地描述本申请及其实施例，并非用于限定所指示的装置、元件或组成部分必须具有特定方位，或以特定方位进行构造和操作。

并且，上述部分术语除了可以用于表示方位或位置关系以外，还可能用于表示其他含义，例如术语“上”在某些情况下也可能用于表示某种依附关系或连接关系。对于本领域普通技术人员而言，可以根据具体情况理解这些术语在本申请中的具体含义。

此外，术语“安装”、“设置”、“设有”、“连接”、“相连”、“套接”应做广义理解。例如，可以是固定连接，可拆卸连接，或整体式构造；可以是机械连接，或电连接；可以是直接相连，或者是通过中间媒介间接相连，又或者是两个装置、元件或组成部分之间内部的连通。对于本领域普通技术人员而言，可以根据具体情况理解上述术语在本申请中的具体含义。

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本申请。

请参阅图1-4，本发明公开了一种畜牧兽医用清洗装置，包括清洗箱1，所述清洗箱1的顶部固定设置有水泵2，所述水泵2的一侧固定设置有水管201，所述水管201的一端固定设置有水箱202，所述水泵2的另一侧设置有水管201，所述水管201的另一端贯穿至清洗箱1的顶部并延伸至清洗箱1的内部，所述清洗箱1的一侧固定设置有烘干箱3，所述烘干箱3的内壁固定设置有风机301，所述风机301的一侧固定设置有电热棒302，所述烘干箱3的底部固定设置有电机303，电机303的型号为r57-52-y80-4-m1，所述电机303的输出轴固定连接有转轴304，所述转轴304的一端固定设置有偏心轮305，所述偏心轮305的顶部活动设置有连杆306，所述连杆306的一端活动设置有移动板307，所述移动板307的顶部活动设置有连接杆308，所述连接杆308的一侧活动设置有风向板309，所述风向板309的两侧活动设置有活动框架310，所述清洗箱1的另一侧固定设置有控制箱4，所述控制箱4的内部活动设置有齿轮401，所述齿轮401的外壁活动设置有推杆402，所述推杆402的一端固定设置有夹板403，所述夹板403的内壁固定设置有缓冲弹簧404，所述缓冲弹簧404的一端固定设置有橡胶垫405，所述清洗箱1的内部从上至下依次设置有过滤网5以及活性炭过滤板501。

具体的，所述推杆402的顶部开设有与齿轮401相适配的啮齿。

本实施方案中，通过设置推杆402与齿轮401的啮合连接，就可以对不同大小的动物进行夹持，防止动物的逃脱，便于工作人员的清洗，从而提高工作效率。

具体的，所述缓冲弹簧404呈环形阵列状分布于夹板403内壁的槽内。

本实施方案中，通过设置缓冲弹簧404，缓冲弹簧404可以保持橡胶垫405对牲畜脖子的压紧作用，便于牲畜脖子活动的同时也可保证夹紧的安全性，使得牲畜具有一定的活动空间，降低牲畜的不适感。

具体的，所述连杆306的两端通过铰链与移动板307的一侧以及偏心轮305的顶部进行铰接。

本实施方案中，通过设置连杆306两端的铰链，就可以通过偏心轮305的转动带动连杆306的运动，并带动移动板307的左右移动，使得连接杆308能够上下移动。

具体的，所述连接杆308的一端通过滑轮与移动板307的顶部活动连接。

本实施方案中，通过设置连接杆308，就可以通过移动板307不断左右移动不停的改变连接杆308的上下移动，不断改变热气的风向，便于对动物身上的水分进行均匀的烘干，可以预防动物受凉，有利于人们使用。

具体的，所述清洗箱1的内部活动设置有过滤网5以及活性炭过滤板501。

本实施方案中，通过设置过滤网5以及活性炭过滤板501，就可以对清洗后的污水进行过滤净化，防止污水中的细菌以及有害物质对周边环境的污染，保护周边的环境。

本发明的工作原理及使用流程：在使用时，将动物放入至夹板403之间，通过摇杆手部转动齿轮401，齿轮401通过与推杆402的啮合连接，带动夹板403的左右移动，并根据动物的大小进行夹持，打开水泵2，水泵2通过水管201抽送水箱202内的水并通过喷淋头对动物进行喷洒，对动物进行清洗，清洗时会产生大量的污水，过滤网5以及活性炭过滤板501会对污水进行过滤净化，清洗完成后，打开风机301，电热棒302的热量对动物的毛发进行烘干，打开电机303，电机303通过转轴304带动偏心轮305转动，使得连杆306带动移动板307的左右移动，并带动连接杆308上下移动，促使风向板309不断的改变风向，使得烘干均匀，提高烘干的效率。

综上所述，该畜牧兽医用清洗装置，通过设置推杆402与齿轮401的啮合连接，就可以对不同大小的动物进行夹持，便于工作人员的清洗，从而提高工作效率，通过设置缓冲弹簧404，缓冲弹簧404可以保持橡胶垫405对牲畜脖子的压紧作用，便于牲畜脖子活动的同时也可保证夹紧的安全性，使得牲畜具有一定的活动空间，通过设置连杆306两端的铰链，就可以通过偏心轮305的转动带动移动板307的左右移动，使得连接杆308能够上下移动，通过设置连接杆308，就可以通过不停改变连接杆308的上下移动，不断改变热气的风向，便于对动物身上的水分进行均匀的烘干，可以预防动物受凉，有利于人们使用，通过设置过滤网5以及活性炭过滤板501，就可以对清洗后的污水进行过滤净化，保护周边的环境。

需要说明的是，在本文中，诸如术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
