一种仔猪保温箱的制作方法

本发明涉及一种保温箱，特别是涉及一种仔猪保温箱，属于仔猪保温技术领域。

背景技术：

在猪仔喂养过程中，特别是刚出生的猪仔，身体比较脆弱，环境对猪仔的影响很大，猪仔在寒冷潮湿的环境可能会导致患病甚至死亡，而传统的保温猪圈仅仅安装一个保温灯，难以满足猪仔对温度的需求，猪圈边缘位置温度低，尤其是晚上的时候，露天的保温箱容易吸引蚊虫，猪仔被叮咬容易引发疾病，本发明针对以上问题提出了一种新的解决方案。

怎样研究出一种仔猪保温箱是当前亟待解决的问题。

技术实现要素：

本发明的主要目的是为了解决现有技术的不足，而提供一种仔猪保温箱。

本发明的目的可以通过采用如下技术方案达到：

一种仔猪保温箱，包括顶部开口的箱体，所述箱体的顶部设有保温装置，所述保温装置包括安装在所述箱体顶部的多个支架，两个所述支架之间均连接有多个连接杆，所述连接杆和所述支架的底部安装有多个单独控制开关的保温灯，所述箱体的内壁上铺设有橡胶垫，所述箱体的外壁上设有多个驱虫条，所述箱体的内部安装有床垫，所述床垫上安装有多个保温球，所述保温球包括加热装置，所述加热装置的顶部从内至外依次铺设有活性炭层、麦麸层、熏香层、无纺布层、棉麻层和防水透气膜。

优选的，所述加热装置的顶部设有多个支撑条。

优选的，两个所述支撑条之间设有开设在所述加热装置顶部的多个散热孔。

优选的，所述加热装置为内部中空的加热装置，所述加热装置的内部设有加热片，所述加热片的内部设有电热丝。

优选的，所述麦麸层包括无纺布包及其内部的麦麸，所述麦麸为炒制后的干燥麦麸。

优选的，所述熏香层为薰衣草包。

优选的，所述橡胶垫上开设有密集的孔隙。

优选的，所述箱体为实木拼接而成的木板。

优选的，所述保温球为半球形的保温球。

优选的，所述驱虫条为木樟脑条。

本发明的有益技术效果：按照本发明的仔猪保温箱，该仔猪保温箱通过可单独控制的保温灯调节箱体内的温度，保证箱体边缘位置能达到满足猪仔需要的温度，在晚上的时候，可关闭保温装置，避免光源吸引蚊虫，通过加热装置对保温球进行加热，在保温的同时起到除臭和驱虫的作用，同时提高猪仔的睡眠质量，热敷促进猪仔的血液循环，加快新陈代谢，增强活力，提高猪仔的免疫力，进而提高猪仔的存活率。

附图说明

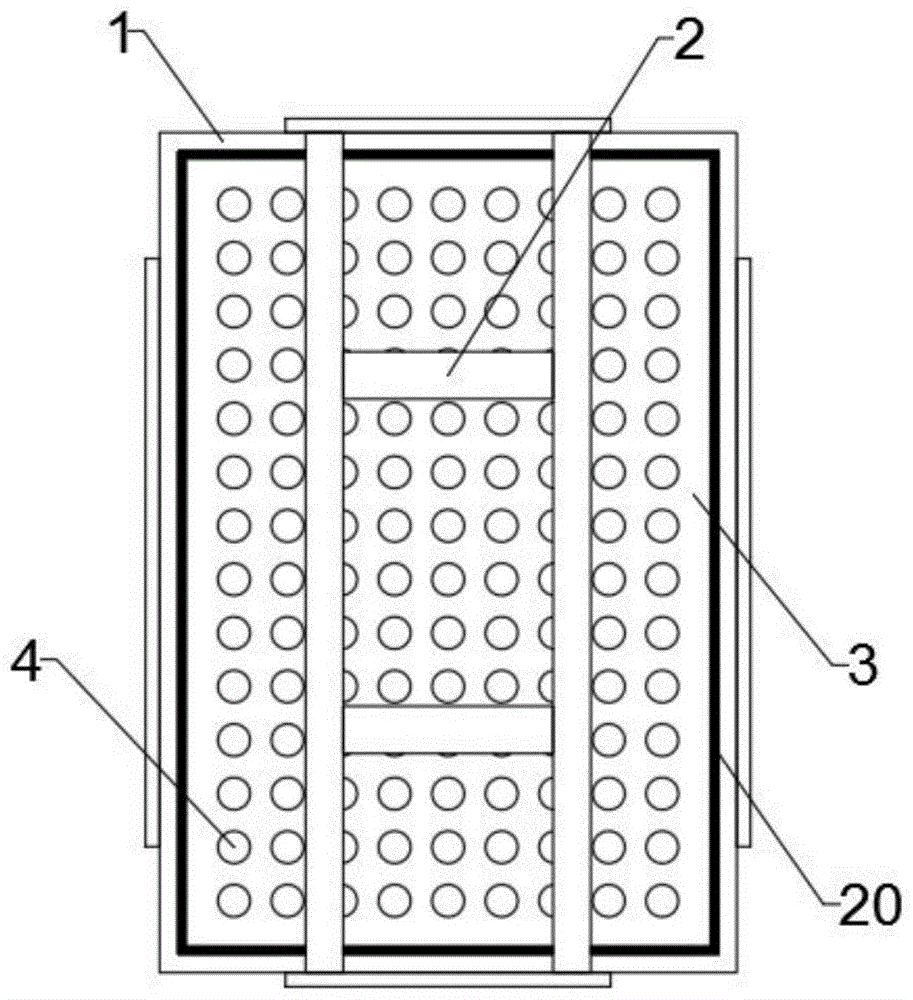

图1为按照本发明的仔猪保温箱的一优选实施例的整体结构俯视图；

图2为按照本发明的仔猪保温箱的一优选实施例的整体结构侧视图；

图3为按照本发明的仔猪保温箱的一优选实施例的保温装置结构示意图；

图4为按照本发明的仔猪保温箱的一优选实施例的床垫结构俯视图；

图5为按照本发明的仔猪保温箱的一优选实施例的床垫结构主视图；

图6为按照本发明的仔猪保温箱的一优选实施例的保温球结构剖视图；

图7为按照本发明的仔猪保温箱的一优选实施例的加热装置结构俯视图。

图中：1-箱体，2-保温装置，3-床垫，4-保温球，5-樟木条，6-支架，7-连接杆，8-保温灯，9-加热装置，10-加热片，11-电热丝，12-活性炭层，13-麦麸层，14-熏香层，15-无纺布层，16-棉麻层，17-防水透气膜，18-支撑条，19-散热孔，20-橡胶垫。

具体实施方式

为使本领域技术人员更加清楚和明确本发明的技术方案，下面结合实施例及附图对本发明作进一步详细的描述，但本发明的实施方式不限于此。

如图1-图7所示，本实施例提供的仔猪保温箱，包括顶部开口的箱体1，箱体1的顶部设有保温装置2，保温装置2包括安装在箱体1顶部的多个支架6，两个支架6之间均连接有多个连接杆7，连接杆7和支架6的底部安装有多个单独控制开关的保温灯8，箱体1的内壁上铺设有橡胶垫20，箱体1的外壁上设有多个驱虫条5，箱体1的内部安装有床垫3，床垫3上安装有多个保温球4，保温球4包括加热装置9，加热装置9的顶部从内至外依次铺设有活性炭层12、麦麸层13、熏香层14、无纺布层15、棉麻层16和防水透气膜17。该仔猪保温箱通过可单独控制的保温灯8调节箱体1内的温度，保证箱体1边缘位置能达到满足猪仔需要的温度，在晚上的时候，可关闭保温装置2，避免光源吸引蚊虫，通过加热装置9对保温球4进行加热，在保温的同时起到除臭和驱虫的作用，同时提高猪仔的睡眠质量，热敷促进猪仔的血液循环，加快新陈代谢，增强活力，提高猪仔的免疫力，进而提高猪仔的存活率。

在本实施例中，如图6和图7所示，加热装置9的顶部设有多个支撑条18，两个支撑条18之间设有开设在加热装置9顶部的多个散热孔19。加热装置9为内部中空的加热装置，加热装置9的内部设有加热片10，加热片10的内部设有电热丝11。支撑条18起到支撑活性炭层12的作用，使加热装置9与活性炭层12之间留有空隙，避免活性炭层12因为温度过高，释放吸附的有毒气体。散热孔19避免加热装置9温度过高，将热气释放至加热装置9外部，传递给麦麸层13和熏香层14。

在本实施例中，如图1所示，保温球4为半球形的保温球，驱虫条5为木樟脑条。麦麸层13包括无纺布包及其内部的麦麸，麦麸为炒制后的干燥麦麸，熏香层14为薰衣草包。橡胶垫20上开设有密集的孔隙，箱体1为实木拼接而成的木板。半球形的保温球4使猪仔睡觉时分割开，避免出现猪仔聚堆睡觉导致呼吸困难的情况，驱虫条5起到防虫、防蛀和防霉的作用，避免蚊虫叮咬猪仔。猪仔睡觉时贴紧保温球4，加热的麦麸起到促进猪仔血液循环，促进新陈代谢的作用，同时预防腹泻，提高猪仔的存活率。熏香层14提高猪仔的睡眠质量，预防感冒，使用寿命长。拼接木板的箱体1便于调节尺寸，满足不同数量猪仔的需求，多孔的橡胶垫20导热系数低，避免烫伤猪仔，比较柔软，提高猪仔居住的舒适度，同时起到隔音的作用。

在本实施例中，如图1-图7所示，本实施例提供的一种仔猪保温箱的工作过程如下：

步骤1：白天的时候，可通过打开不同数量和不同位置的保温灯8对箱体1进行升温，调节箱体1内的温度；

步骤2：晚上的时候，关闭保温灯8，启动电热丝11对保温球4进行加热调节箱体1的温度。

综上所述，在本实施例中，按照本实施例的仔猪保温箱，该仔猪保温箱通过支撑条18起到支撑活性炭层12的作用，使加热装置9与活性炭层12之间留有空隙，避免活性炭层12因为温度过高，释放吸附的有毒气体。散热孔19避免加热装置9温度过高，将热气释放至加热装置9外部，传递给麦麸层13和熏香层14。半球形的保温球4使猪仔睡觉时分割开，避免出现猪仔聚堆睡觉导致呼吸困难的情况，驱虫条5起到防虫、防蛀和防霉的作用，避免蚊虫叮咬猪仔。猪仔睡觉时贴紧保温球4，加热的麦麸起到促进猪仔血液循环，促进新陈代谢的作用，同时预防腹泻，提高猪仔的存活率。熏香层14提高猪仔的睡眠质量，预防感冒，使用寿命长。拼接木板的箱体1便于调节尺寸，满足不同数量猪仔的需求，多孔的橡胶垫20导热系数低，避免烫伤猪仔，比较柔软，提高猪仔居住的舒适度，同时起到隔音的作用。

以上所述，仅为本发明进一步的实施例，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明所公开的范围内，根据本发明的技术方案及其构思加以等同替换或改变，都属于本发明的保护范围。
