本发明涉及生态水文领域，具体为一种用于水体-沉积物调控的水生植被修复装置。

背景技术：

水生植被修复工作是当前各国关注的重点，因为植被群落分布关系着生态系统服务结构与功能的稳定性，是维系人类社会生产和发展的关键要素。由于湍急水生态系统水动力强，流速快和沉积物稳定性差，使得基于种子和植被幼苗移栽的生态修复工作难以奏效。因此，以往在水生植物修复方面，主要瞄准相对封闭或半封闭的水域，旨在能够有效地修复水动力条件相对较弱的生态系统，而且在这类生态系统修复方面更多的是采取人工移植外加围隔保护的方式。由于植被在岸滩保护方面发挥重要作用，如何利用物理手段，增设人工辅助物，在湍急水环境下，削弱水动力、改善沉积物稳定性，促进植被群落定植，实现自然演替过程，是当前水生态学家和保护生物学家关注的焦点。

技术实现要素：

为了解决上述问题，本发明提供一种用于水体-沉积物调控的水生植被修复装置。

本发明解决其技术问题所采用技术方案为：一种用于水体-沉积物调控的水生植被修复装置，包括至少一个修复片层，每一所述修复片层内具有若干间隙，相邻的间隙相互连通形成网状结构，用于减缓水流，使沉积物和种子滞留。

优选的，所述修复片层厚度为8-14cm。

优选的，所述修复片层为长方体形状，具有平面的表面结构，其内部的所述间隙整体形成网格状，相邻所述间隙之间为相通的，便于水流穿过，但可以使沉积物和种子滞留。

优选的，所述修复片层包括了上框架、下框架和设置在上框架和下框架之间的若干填料，所述填料内形成有所述间隙；所述上框架和下框架的边缘通过螺钉连接或卡扣配合形成方形框架结构，所述上框架和下框架之间设有若干连接件，所述连接件上设有安装凸部，所述填料上形成有配合所述连接件的安装凹部，相邻两个所述修复片层通过所述连接件堆叠形成一体。

所述填料可以是支架结构也可以是面板结构，所述填料内形成有多面体状的所述间隙，相邻的间隙间为连通的，从而使得所述修复片层内部整体呈网状结构。

所述修复片层具有曲面结构，整体可以是弧状。

所述曲面结构的曲面弧度为120-160度。

所述修复片层上设置调节阀，所述调节阀安装在所述修复片层上端平面上，所述调节阀与贯穿所述修复片层的调节弧线连接，所述调节弧线一端固定在修复片层的底部，另一端与所述调节阀的旋转头连接，可以根据实际需要调节弧度。

所述修复片层整体可以是半球状，具有球形凹面。

本发明的有益效果是：结构简单，使用方便，各个修复片层可以自由组装，可以改善沉积物环境，再稳定后期沉积的沉积物，能够促进植被种子库数量，增加幼苗存活和定植。

附图说明

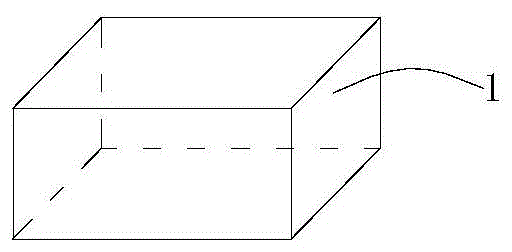

图1a为本发明的实施例1的结构示意图；

图1b为图1a的俯视图；

图1c为本发明的实施例1的连接件的结构示意图；

图1d为本发明的实施例1的填料结构示意图；

图1e和图1f为本发明的实施例1的安装示意图；

图1g-图1i为本发明的实施例1剖切示意图；

图2a为本发明的实施例2的结构示意图；

图2b为本发明的实施例2的网状结构片层结构示意图；

图2c为本发明的实施例2的间隙的形状示意图。

具体实施方式

下面结合附图对本发明进行进一步的说明。

实施例1

一种用于水体-沉积物调控的水生植被修复装置，如图1a、图1g-图1i所示，包括至少一个修复片层1，每一所述修复片层1内具有若干间隙，相邻的间隙相互连通形成网状结构，用于减缓水流，使沉积物和种子滞留。如图1a所示，为一个修复片层1组成，其厚度为8-14cm,优选的，厚度为10cm，且为长方体形状，具有平面的表面结构，其内间隙形成网格状，相邻所述间隙之间为相通的，便于水流穿过，但可以使沉积物和种子滞留。

如图1b-图1f所示，每一所述修复片层1包括了上框架101、下框架102和设置在上框架101和下框架102之间的若干填料11，所述上框架101和下框架102的边缘通过螺钉连接或卡扣配合形成方形框架结构，所述上框架101和下框架102之间设有若干连接件12，所述连接件12上设有安装凸部，所述填料11上形成有配合所述连接件12的安装凹部，相邻两个修复片层1通过连接件12堆叠形成一体。所述连接件12设置有卡块120，用于与所述安装凹部配合，将连接件12锁紧在所述安装凹部内。所述填料11可以是支架结构也可以是面板结构，所述填料11内形成多面体状的所述间隙，相邻间隙间为连通的，从而使得所述修复片层1内部整体呈网状结构。

所述上框架101和下框架102上分别设有方便其堆叠的定位扣和定位孔，当两个所述修复片层1堆叠安装时，定位扣和定位孔之间可以通过连接件12连接加强固定。在使用的时候，修复片层1嵌插高度取决于修复区域岸滩的高度，以及所需要的修复情况。

实施例2

如图2a所示，本发明一种用于水体-沉积物调控的水生植被修复装置，至少包括两个修复片层1相邻修复片层1之间通过上述连接件12相互嵌插的组合方式组装成为一体。优选的，所述修复片层1为4-5个。如图2b所示，所述修复片层1具有曲面结构100，整体可以是弧状。所述曲面结构100的曲面弧度为120-160度。所述修复片层1上设置调节阀，所述调节阀安装在所述修复片层1上端平面上，所述调节阀与贯穿所述修复片层1的调节弧线连接，所述调节弧线一段固定在修复片层1的底部，另一端与所述调节阀的旋转头连接，可以根据实际需要调节弧度。

曲面结构100实现了水体流动状态下的一次流和二次流形成过程，促使水体和泥沙或沉积物在曲面结构100界面附近产生分离，促使沉积物或者泥沙冲在曲面内侧冲刷，外侧堆积，进而改善局部泥沙沉积物的沉积和再悬浮现象。

所述修复片层1整体可以是半球状，具有球形凹面。这种设计结构用于改变水动力、水体流向，同时能够增加球面两侧的水流差异性，正对球心方向形成回旋状态，泥沙易于沉积；球面侧形成紊流，不利于沉积。

两个所述修复片层1之间可以是具有网状凹槽的且互为对称的拼装组成，修复片层1内形成网格状的间隙。

如图2c所示，所述间隙的形状为类似钻石的多面体结构，其中最少两个面与外界是相通的，且相邻的两个间隙之间至少一个面是相通的，用于减缓水流，增加沉积物和种子滞留。所述间隙与填料11顶端通过连接筋110连接。填料11的横截面如图1g-1i所示，其中间隙的最长内径距离为2-8cm。

优选的，所有所述修复片层1均由天然高分子材料制成，可以是淀粉、纤维素、甲壳质和农副产品经微生物发酵或合成具有生物降解性的高分子材料制成；也可以是热塑性淀粉塑料、脂肪族聚酯、聚乳酸、淀粉/聚乙烯醇等可完全生物降解塑料制成。除了利用以上可降解材料以外，还可以是生物材质，如木制、塑料制、铁丝、铁板等多种易于降解的材质来制作。

本发明修复片层1内可形成类似于宝石的多面体空腔间隙，各个修复片层1通过如图1c所示的连接件12嵌插组装于一体。这一构建除了形状之外，根据功用分成3种构型：(1)各个构型只存在连接整体构型的边框架(各框架组成的各面不存在)；(2)各个构型各边框相连的面为实际的非空心面(即各个面实际存在)；(3)各层间连接部件设计为中间可拆分的半球状设计(外表面棱角依然存在)，即，将构型(2)沿中轴线平均分成两部分。

其中，构型(1)主要起到减缓水流，增加沉积物和种子滞留的作用；构型(2)除了能够在一定程度上减缓流速以外，更主要的作用在于快速改变流向，增加某一切面的流速。这一结构部件是采用曲面非光滑表面设计，除了整个装置的网状结构起到降低流速以外，这一曲面非光滑表面设计还能起到改变水体流向的作用，增加沉积物回旋、悬浮、沉降的作用，因此达到均匀分布不同粒径沉积物的作用。另外，在某些卵石和石头岸滩，难免会存在某些区域存在较多的淤泥，为了可以很好的改善变质(如，淤泥、硫化物、重金属含量较高)的沉积物，构型(3)则是为了改善淤泥质沉积物环境，这样在水体通过这一区域，由于阻力作用，可以起到水体汇流、回旋的作用，增加对底部淤泥质沉积物的冲刷作用，进而先改善沉积物环境，再稳定后期沉积的沉积物。

本发明主要功用和机理：网状间隙结构的修复片层1的选取，取决于针对沉积物和水体的改善需求。主要机理是，促进植被种子库数量，增加幼苗存活和定植，这一过程可以是选取框架式构型(1)增加自然沉积，促进种子截留和沉积物稳定，进而增加修复潜力。也可以是先通过改变沉积物类型，在改变成另一种构型，然后达到修复植被的作用。其中，各层正方形修复片层1也可以改成任何形状进行变化。

以上所述者，仅为本发明的较佳实施例而已，当不能以此限定本发明实施的范围，即大凡依本发明申请专利范围及发明说明内容所作的简单等效变化与修饰，皆仍属本发明专利涵盖的范围内。
