一种绿化智能浇灌系统的制作方法

本发明涉及绿化灌溉技术领域，具体为一种绿化智能浇灌系统。

背景技术：

浇灌是为地补充作物所需水分的技术措施，为了保证作物正常生长，获取高产稳产，必须供给作物以充足的水分，在自然条件下，往往因降水量不足或分布的不均匀，不能满足作物对水分要求。因此，必须人为地进行灌溉，以补天然降雨之不足，灌溉，即用水浇地。灌溉原则是灌溉量、灌溉次数和时间要根据药用植物需水特性、生育阶段、气候、土壤条件而定，要适时、适量，合理灌溉，其种类主要有播种前灌水、催苗灌水、生长期灌水及冬季灌水等。

随着时代的发展，衍生很多绿化种植的机器，减轻的工人的负担，但后期的灌溉却停滞不前，仍热需要工人拿着水管灌溉，不仅效率低下，工人的劳动力加剧，同时又十分浪费水，每个地方灌溉的程度也不统一。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种绿化智能浇灌系统，解决了现有的灌溉方式需要人为灌溉，喷洒不均匀，效率十分低下，浪费人力的同时又十分浪费水的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种绿化智能浇灌系统，包括装置主体，所述装置主体包括水塔、抽水装置和混料箱；所述水塔的一侧设置有进水管，且水塔的另一侧设置有第一出水管，所述水塔的下方设置有水塔支撑架，所述水塔与第一出水管的连接处设置有第一连接块，且第一出水管的上方设置有第一控水阀，该第一出水管的一侧与弯头出水管连接，所述弯头出水管的下方设置有抽水装置；所述抽水装置包括控制开关、电机、分水器、固定架和底座，所述控制开关设置在电机的一侧，且电机固定在固定架的上方，所述固定架的下方与底座连接，所述电机的一侧设置有分水器，且分水器的上方与弯头出水管连接。

优选的，所述分水器的一侧与第二出水管连接，且第二出水管的上方设置有第二控水阀，所述第二控水阀的一侧设置有压力表，且压力表设置在第二控水管的上方。

优选的，所述压力表的一侧设置有第三控水阀，且第三控水阀的一侧设置有第三出水管，所述第三出水管的上方设置有第四控水阀，且第三出水管的一侧设置有混料箱。

优选的，所述混料箱与第三出水管的连接处设置有第二连接块，且混料箱的下方设置有混料箱支撑架。

优选的，所述第三控水阀的另一侧设置有灌溉系统，所述灌溉系统包括第四出水管、喷头、湿度表和第五控水阀。

优选的，所述第四出水管的一侧与第三控水阀连接，且第四出水管的另一侧与第五控水阀连接，所述第四出水管的上方设置有多个喷头，且喷头的中间设置有湿度表。

(三)有益效果

本发明提供了一种绿化智能浇灌系统。具备以下有益效果：

(1)、该绿化智能浇灌系统，通过设置多个控水阀，可根据实际情况来控制所需要灌溉的位置，对于不需要灌溉的位置则可以关闭控水阀，同时通过控水阀可以调节水的流量，无形中节约了很多的水资源。

(2)、该绿化智能浇灌系统，通过灌溉系统可以根据实际情况来设置一个或者多个，也可以根据实际地形进行自由组合，同时第四出水管上的喷头可以根据不同的适用环境进行更换一个或多个喷头，从而极大的提高了灌溉效率，节约了人工成本。

(3)、该绿化智能浇灌系统，通过箱混料箱可根据实际情况放入肥料或者农药均匀混合，再次进入出水管内，通过灌溉系统喷出，在不需要施肥或喷药时可关闭，可实现灌溉施肥喷药一体化，不需要再次进行施肥与喷药。

附图说明

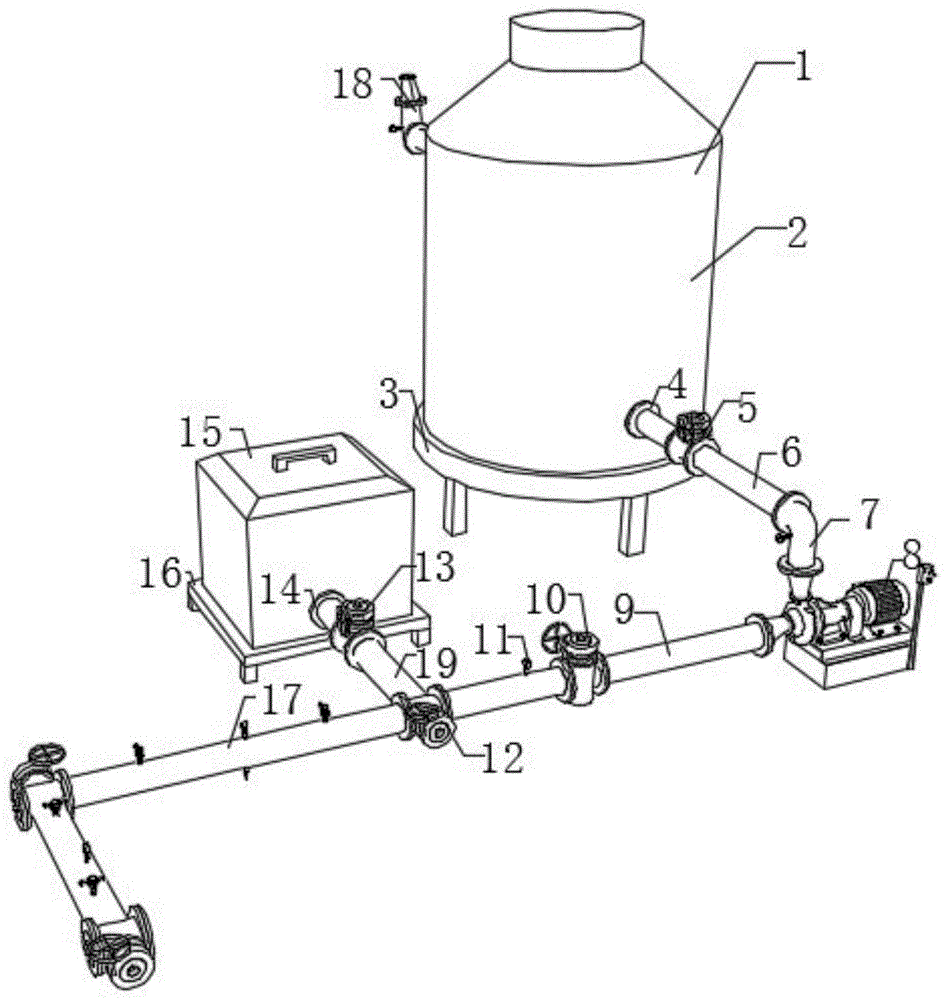

图1为本发明整体的结构示意图；

图2为本发明整体的侧视图；

图3为本发明抽水装置的结构示意图；

图4为本发明灌溉系统的结构示意图。

图中，1-装置主体、2-水塔、3-水塔支撑架、4-第一连接块、5-第一控水阀、6-第一出水管、7-弯头出水管、8-抽水装置、9-第二出水管、10-第二控水阀、11-压力表、12-第三控水阀、13-第四控水阀、14-第二连接块、15-混料箱、16-混料箱支撑架、17-灌溉系统、18-进水管、19-第三出水管、81-控制开关、82-电机、83-分水器、84-固定架、85-底座、171-第四出水管、172-喷头、173-湿度表、174-第五控水阀。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明实施例提供一种技术方案：一种绿化智能浇灌系统，包括装置主体1，所述装置主体1包括水塔2、抽水装置8和混料箱15；所述水塔2的一侧设置有进水管18，且水塔2的另一侧设置有第一出水管6，所述水塔2的下方设置有水塔支撑架3，所述水塔2与第一出水管6的连接处设置有第一连接块4，且第一出水管6的上方设置有第一控水阀5，该第一出水管6的一侧与弯头出水管7连接，所述弯头出水管7的下方设置有抽水装置8；所述抽水装置8包括控制开关81、电机82、分水器83、固定架84和底座85，所述控制开关81设置在电机82的一侧，且电机82固定在固定架84的上方，所述固定架84的下方与底座85连接，所述电机82的一侧设置有分水器83，且分水器83的上方与弯头出水管7连接，通过抽水装置8可以有效的将水塔2内的水抽出，达到迅速灌溉的效果，极大的提高了使用效率，也降低了人工的浪费。

所述分水器83的一侧与第二出水管9连接，且第二出水管9的上方设置有第二控水阀10，所述第二控水阀10的一侧设置有压力表11，且压力表11设置在第二控水管的上方，所述压力表11的一侧设置有第三控水阀12，且第三控水阀12的一侧设置有第三出水管19，所述第三出水管19的上方设置有第四控水阀13，且第三出水管19的一侧设置有混料箱15，所述混料箱15与第三出水管19的连接处设置有第二连接块14，且混料箱15的下方设置有混料箱支撑架16，箱混料箱15可根据实际情况放入肥料或者农药均匀混合，再次进入出水管内，通过灌溉系统17喷出，在不需要施肥或喷药时可关闭。

所述第三控水阀12的另一侧设置有灌溉系统17，所述灌溉系统17包括第四出水管171、喷头172、湿度表173和第五控水阀174，所述第四出水管171的一侧与第三控水阀12连接，且第四出水管171的另一侧与第五控水阀174连接，所述第四出水管171的上方设置有多个喷头172，且喷头172的中间设置有湿度表173，通过灌溉系统17可以根据实际情况来设置一个或者多个，也可以根据实际地形进行自由组合，同时第四出水管171上的喷头172可以根据不同的适用环境进行更换一个或多个喷头172，从而极大的提高了灌溉效率，节约了人工成本。

需要说明的是，装置主体1中的电机82为ye2型号，该装置主体1主要是由水塔2、抽水装置8和混料箱15构成，同时这三个装置均由水管连接，水塔2的一侧设置有进水管18，且水塔2的另一侧设置有第一出水管6，水塔2的下方设置有水塔支撑架3，其中第一出水管6与水塔2的连接处设置有第一连接块4，第一出水管6的上方设置有第一出水阀，第一出水管6与弯头出水管7连接，弯头出水管7的下方与抽水装置8连接，该出水装置由控制开关81、电机82、分水器83、固定架84、和底座85构成，控制开关81设置在电机82的一侧，电机82的一侧设置有分水器83，且电机82的下方与固定架84连接，固定架84设置在底座85的上方，分水器83的上方与弯头出水管7连接，分水器83的另一侧与第二出水管9连接，第二出水管9的上方设置有第二控水阀10，且第二控水阀10一侧设置有压力表11，压力表11的一侧设置有第三控水阀12，第三控水阀12通过出水管与第三出水管19连接，同时第三出水管19的一侧设置有混料箱15，混料箱15与第三出水管19的连接处设置有第二连接块14，混料箱15的下方设置有混料箱支撑架16，第三出水管19的上方设置有第四控水阀13、且第三控水阀12的另一侧与灌溉系统17连接，需要注意的是该灌溉系统17主要是由第四出水管171、喷头172、湿度表173、第五控水阀174构成，第四出水管171的一侧设置有第五控水阀174，第四水管的上方设置有喷头172与湿度表173，可以根据实际情况进行组合，使用时通过进水管18将水注入置水塔2内，通过控制开关81打开抽水装置8，将水塔2内的水抽出，进入出水管内，其中控水阀可调节水的大小与流量从而减少水的浪费，同时通过出水管将水注入置混料箱15内，混料箱15可根据实际情况放入肥料或者农药均匀混合，再次进入出水管内，通过灌溉系统17喷出，在不需要施肥或喷药时可关闭，灌溉系统17可根据实际情况设置喷头172和湿度表173的数量、间距和种类，通过湿度表173可以判断土地中的水分来决定是否需要灌溉，极大程度的提高灌溉的效率，减轻工人的劳动量，降低人工成本，减少水资源的浪费。

本发明的1-装置主体、2-水塔、3-水塔支撑架、4-第一连接块、5-第一控水阀、6-第一出水管、7-弯头出水管、8-抽水装置、9-第二出水管、10-第二控水阀、11-压力表、12-第三控水阀、13-第四控水阀、14-第二连接块、15-混料箱、16-混料箱支撑架、17-灌溉系统、18-进水管、19-第三出水管、81-控制开关、82-电机、83-分水器、84-固定架、85-底座、171-第四出水管、172-喷头、173-湿度表、174-第五控水阀，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，本发明解决了现有的灌溉方式需要人为灌溉，喷洒不均匀，效率十分低下，浪费人力的同时又十分浪费水的问题，本发明通过上述部件的互相组合，极大程度的提高灌溉的效率，减轻工人的劳动量，降低人工成本，减少水资源的浪费。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
