一种农业生产用施肥装置的制作方法

本发明涉及农业技术领域，具体为一种农业生产用施肥装置。

背景技术：

农业是提供支撑国民经济建设与发展的基础，农业是国民经济中一个重要产业部门，是以土地资源为生产对象的部门，它是通过培育动植物产品从而生产食品及工业原料的产业。农业属于第一产业。利用土地资源进行种植生产的部门是种植业，利用土地上水域空间进行水产养殖的是水产业，又叫渔业，利用土地资源培育采伐林木的部门，是林业，利用土地资源培育或者直接利用草地发展畜牧的是畜牧业，在农业种植的过程中，需要对农产品进行施肥，可是普通的施肥装置，施肥过程较麻烦，且不能够有效合理的利用肥料，造成肥料的浪费，因此我们提出了一种农业生产用施肥装置。

技术实现要素：

本发明的目的在于提供一种农业生产用施肥装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种农业生产用施肥装置，包括装置壳体，所述装置壳体的上部开有储料腔，所述储料腔的下端右侧开有储料孔，所述装置壳体的下端侧前后侧通过转轴连接有车轮，所述车轮之间的转轴后侧套接有第一齿轮，所述第一齿轮的上端与第二齿轮相啮合，所述第二齿轮的前端固定连接有主动转盘，所述第二齿轮和主动转盘的中部固定套接在电动机的传动轴上，所述装置壳体的内腔右侧上部通过连接轴连接有限料装置，所述限料装置包括转动辊、传动转盘、供料腔、供料孔、滑块、滑槽、传动杆和限料板，所述装置壳体右侧下部插接有供料杆，所述供料杆的中部开有中空腔，所述供料杆的下端前侧固定连接有翻土块，所述供料杆的下部后端固定连接有连接块，所述连接块的前端固定连接有盖土块，所述装置壳体的内腔右侧开有元件腔，所述元件腔包括蓄电池和控制电路板，所述装置壳体的右端上部固定连接有手把，所述手把的上端右侧固定连接有调速盒，所述调速盒的右端中部固定连接有调速旋钮。

优选的，所述储料孔和供料杆之间设有转动辊，所述转动辊的右端通过转轴连接传动转盘，所述传动转盘通过皮带连接主动转盘，所述转动辊的外侧开有供料腔，所述供料腔呈环形阵列排列在转动辊的外侧壁。

优选的，所述储料孔和供料杆之间插接有限料板，所述限料板的右侧开有若干供料孔，所述供料孔均匀的排列在限料板的右侧，所述限料板的上端右侧固定连接有滑块，所述滑块活动插接在滑槽内，所述限料板的前端左侧通过转轴连接传动杆，所述传动杆的左端通过转轴连接在第二齿轮的偏心处。

优选的，所述元件腔的内嵌下端设有蓄电池，所述元件腔的内腔上端固定连接有控制电路板，所述控制电路板上焊接有中央处理芯片、储存芯片和电机控制芯片，所述电机控制芯片与电动机电性串联。

优选的，所述储料腔的底端与水平面呈30度到35度的夹角。

与现有技术相比，本发明的有益效果是：该农业生产用施肥装置，通过设有限料装置的结构，能够间歇性的为植物进行供肥，把握植物根部之间的距离，对植物的根部进行施肥，能够有效的利用肥料，大量的节约了肥料；通过设有翻土块和盖土块的结构，使得施肥后的深沟再次被泥土盖上，保证了施肥的效果，同时提高了施肥的效率，简化了施肥的过程。

附图说明

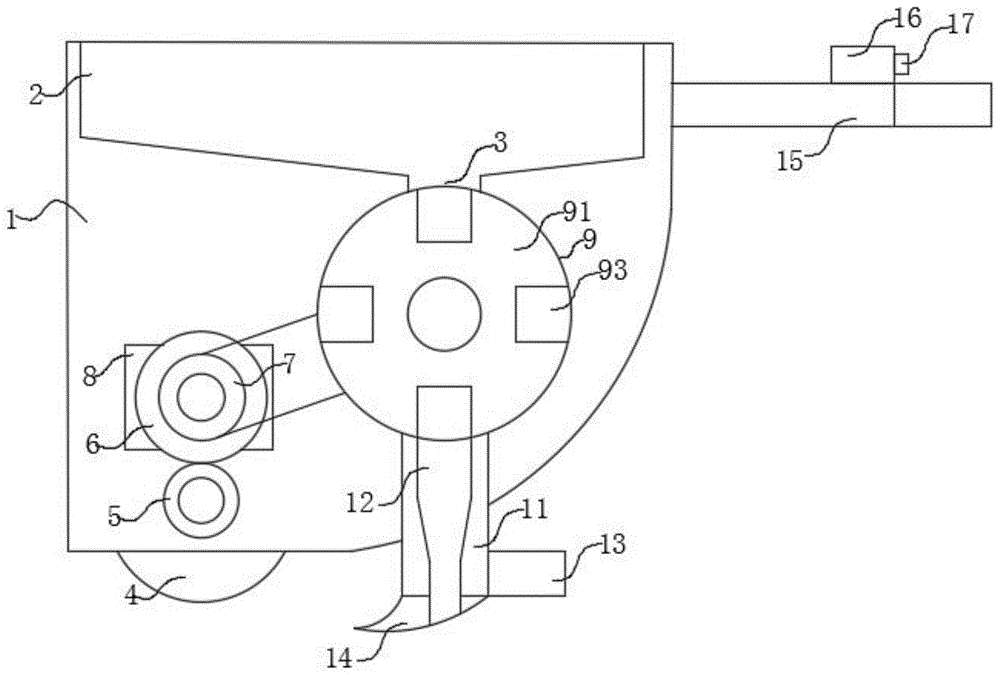

图1为本发明实施例一主视剖视图；

图2为本发明实施例一侧视剖视图；

图3为本发明实施例二主视剖视图。

图中：1装置壳体、2储料腔、3储料孔、4车轮、5第一齿轮、6第二齿轮、7主动转盘、8电动机、9限料装置、91转动辊、92传动转盘、93供料腔、94供料孔、95滑块、96滑槽、97传动杆、98限料板、10元件腔、101蓄电池、102控制电路板、11供料杆、12中空腔、13连接块、14翻土块、15手把、16调速盒、17调速旋钮、18盖土块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例一、

请参阅图1-2，本发明提供一种技术方案：一种农业生产用施肥装置，包括装置壳体1，所述装置壳体1的上部开有储料腔2，储料腔2为了储存肥料，所述储料腔2的底端与水平面呈30度到35度的夹角，所述储料腔2的下端右侧开有储料孔3，所述装置壳体1的下端侧前后侧通过转轴连接有车轮4，所述车轮4之间的转轴后侧套接有第一齿轮5，第一齿轮5为了带动车轮4的转动，所述第一齿轮5的上端与第二齿轮6相啮合，第二齿轮6为第一齿轮5的转动提供动力，所述第二齿轮6的前端固定连接有主动转盘7，所述第二齿轮6和主动转盘7的中部固定套接在电动机8的传动轴上，所述装置壳体1的内腔右侧上部通过连接轴连接有限料装置9，所述限料装置9包括转动辊91、传动转盘92、供料腔93、供料孔94、滑块95、滑槽96、传动杆97和限料板98，使得翻土块14插在土地内，随着施肥装置向前行走，翻土块14在土地的表面挖出一道深沟，并且主动转盘7会带动传动转盘92转动，使得转动辊91转动，使得供料腔93从储料孔3处不断的取料，为中空腔12进行供料，所述储料孔3和供料杆11之间设有转动辊91，所述转动辊91的右端通过转轴连接传动转盘92，所述传动转盘92通过皮带连接主动转盘7，所述转动辊91的外侧开有供料腔93，所述供料腔93呈环形阵列排列在转动辊91的外侧壁。所述装置壳体1右侧下部插接有供料杆11，所述供料杆11的中部开有中空腔12，所述供料杆11的下端前侧固定连接有翻土块14，所述供料杆11的下部后端固定连接有连接块13，所述连接块13的前端固定连接有盖土块18，盖土块18的作用下，使得施肥后的深沟再次被泥土盖上，保证了施肥的效果，同时提高了施肥的效率，简化了施肥的过程，所述装置壳体1的内腔右侧开有元件腔10，所述元件腔10包括蓄电池101和控制电路板102，所述元件腔10的内嵌下端设有蓄电池101，所述元件腔10的内腔上端固定连接有控制电路板102，所述控制电路板102上焊接有中央处理芯片、储存芯片和电机控制芯片，所述电机控制芯片与电动机8电性串联。所述装置壳体1的右端上部固定连接有手把15，所述手把15的上端右侧固定连接有调速盒16，所述调速盒16的右端中部固定连接有调速旋钮17。

工作原理：农业生产用施肥装置在进行工作时，工作人员手握住两个手把15，打开电动机8，并且在储料腔2内放置肥料，工作人员向下压下手把15，使得翻土块14插在土地内，随着施肥装置向前行走，翻土块14在土地的表面挖出一道深沟，并且主动转盘7会带动传动转盘92转动，使得转动辊91转动，使得供料腔93从储料孔3处不断的取料，为中空腔12进行供料，并且盖土块18的作用下，使得施肥后的深沟再次被泥土盖上，保证了施肥的效果，同时提高了施肥的效率，简化了施肥的过程。

实施例二、

请参阅图3，本发明提供一种技术方案：所述储料孔3和供料杆11之间插接有限料板98，所述限料板98的右侧开有若干供料孔94，所述供料孔94均匀的排列在限料板98的右侧，所述限料板98的上端右侧固定连接有滑块95，所述滑块95活动插接在滑槽96内，所述限料板98的前端左侧通过转轴连接传动杆97，所述传动杆97的左端通过转轴连接在第二齿轮6的偏心处。

工作原理：电动机8带动第二齿轮6转动，从而会拉动传动杆97，使得限料板98在储料孔3和供料杆11之间来回运动，通过供料孔94的出料效果，不断的为中空腔12进行供料，从而完成施肥过程。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
