园林绿化管理系统的制作方法

本发明属于绿化管理技术领域，具体涉及一种园林绿化管理系统。

背景技术：

园林指特定培养的自然环境和游憩境域。在一定的地域运用工程技术和艺术手段，通过改造地形(或进一步筑山、叠石、理水)、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。目前园林绿化的日常管理还处在人工阶段，需要人工经常巡视、检查，即使是一些面积较小的绿化区域管理，也需要占用多人人工管理，浪费劳动力，同时，经常由于人抄近路，踩踏草坪，或者进入绿化区域内损坏绿植，进而造成绿化区域的破坏。

技术实现要素：

本发明所要解决的技术问题在于针对上述现有技术中的不足，提供一种园林绿化管理系统，该系统能够减少人工管理的内容，避免绿化区域被损坏，达到了园林绿化高效管理的目的。

为解决上述技术问题，本发明采用的技术方案是：园林绿化管理系统，包括管理服务站、监控装置、浇水机构、驱虫装置、以及防越界机构；

所述管理服务站包括计算机主机、显示器、以及交互设备，所述交互设备和显示器均与计算机主机电性连接；

所述监控装置包括设置在园林绿化区域内的多个监控摄像头和多个红外相机，所述监控摄像头和红外相机均与计算机主机电性连接；

所述浇水机构包括设置在园林绿化区域内的喷头和温度传感器、以及设置在园林绿化区域土体内的湿度传感器；所述喷头通过进水管与水源连通，所述进水管上设置有流量电磁阀，所述温度传感器、湿度传感器、以及流量电磁阀均与计算机主机电性连接；

所述驱虫装置安装在园林绿化区域内；所述防越界机构设置在园林绿化区域的边缘处。

进一步地，所述交互设备包括警示灯、扬声器、鼠标、键盘、以及麦克风。

进一步地，所述监控摄像头和红外相机的安装位置处均设置有与计算机主机连接的扬声器。

进一步地，所述驱虫装置包括架体，所述架体通过其上端的挂钩固定安装，架体内的中部位置处设有电击网罩，电击网罩内部设有诱虫灯，架体下方设有集虫箱。

进一步地，还包括农药喷洒机构，农药喷洒机构包括无人机、农药罐、雾化喷头、以及电磁阀；

所述农药罐设置在无人机的下端，农药罐的下端通过连接管设置有雾化喷头，所述电磁阀设置在连接管上；所述无人机和电磁阀均与计算机主机电性连接。

进一步地，所述防越界机构包括扬声器、距离传感器、以及相配合的激光发射器和激光接收器；所述扬声器、激光接收器、以及距离传感器均与计算机主机电性连接。

进一步地，所述防越界机构还包括设置在园林绿化区域周向的土体内的压力传感器，所述压力传感器与计算机主机电性连接。

本发明与现有技术相比具有以下优点：

本发明实施例提供的园林绿化管理系统，该系统在使用时，工作人员通过交互设备、显示器与计算机主机进行交互，实现了远程对园林绿化进行管理的目的，因此提高了管理效率；监控摄像头和红外相机可对园林绿化区域进行全方位监视，从而可及时发现是否有人误入园林绿化区域内、或者损坏园林绿化区域内的绿植等情况，防越界机构可及时提醒误入园林绿化区域内的人离开，进而实现保护园林绿化区域的目的；通过湿度传感器和温度传感器可得出土体内的湿度信息和环境温度，进而可视情对园林绿化区域进行浇水；驱虫装置用于驱赶园林绿化区域内的昆虫，避免昆虫损坏园林绿化区域内的绿植；因此本发明能够减少人工管理的内容，避免绿化区域被损坏，达到了园林绿化高效管理的目的。

下面通过附图和实施例，对本发明的技术方案做进一步的详细描述。

附图说明

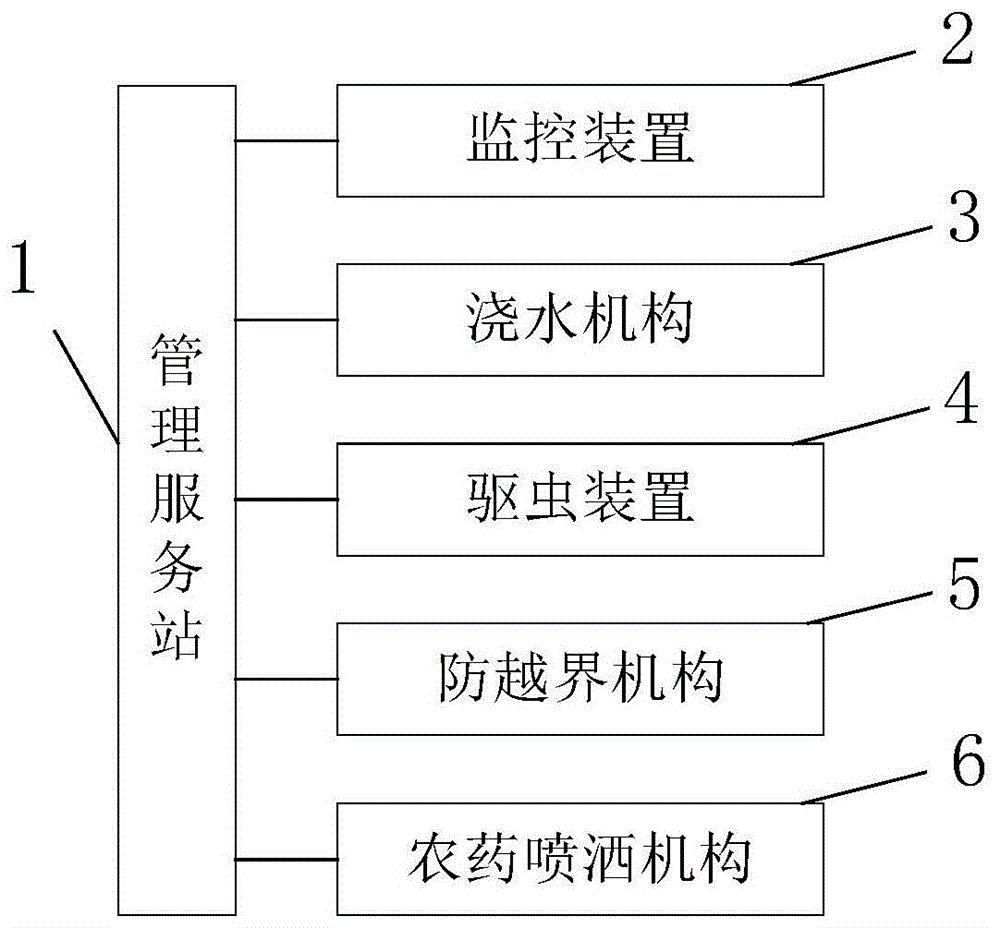

图1为本发明实施例提供的园林绿化管理系统的结构示意图。

图2为本发明实施例提供的驱虫装置的结构示意图。

图3为本发明实施例提供的农药喷洒机构的结构示意图。

附图标记说明：

1-管理服务站；2-监控装置；3-浇水机构；

4-驱虫装置；41-架体；42-电击网罩；

43-诱虫灯；44-集虫箱；

5-防越界机构；

6-农药喷洒机构；61-无人机；62-农药罐；

63-雾化喷头；64-电磁阀。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明的一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1至图3所示，本发明的园林绿化管理系统，包括管理服务站1、监控装置2、浇水机构3、驱虫装置4、以及防越界机构5；

所述管理服务站1包括计算机主机、显示器、以及交互设备，所述交互设备和显示器均与计算机主机电性连接；

工作人员通过交互设备、显示器与计算机主机进行交互，从而实现远程的园林绿化管理。

所述监控装置2包括设置在园林绿化区域内的多个监控摄像头和多个红外相机，所述监控摄像头和红外相机均与计算机主机电性连接；

监控摄像头可在光照良好的条件下，对园林绿化区域进行监视；红外相机可在环境光线较暗时，通过捕获人向四周发出的红外辐射，对园林绿化区域进行监控，多个监控摄像头和红外相机可对园林绿化区域进行全方位监视，从而可及时发现是否有人误入园林绿化区域内、或者损坏园林绿化区域内的绿植等情况，进而实现保护园林绿化区域的目的。

所述浇水机构3包括设置在园林绿化区域内的喷头和温度传感器、以及设置在园林绿化区域土体内的湿度传感器；所述喷头通过进水管与水源连通，所述进水管上设置有流量电磁阀，所述温度传感器、湿度传感器、以及流量电磁阀均与计算机主机电性连接；

计算机主机可通过湿度传感器和温度传感器得出土体内的湿度信息和环境温度，从而视情对园林绿化区域进行浇水；浇水时，计算机主机控制流量电磁阀使得设定流量的水从喷头喷出，从而实现对园林绿化区域的浇水。

所述驱虫装置4安装在园林绿化区域内；所述防越界机构5设置在园林绿化区域的边缘处。

驱虫装置4用于驱赶园林绿化区域内的昆虫，避免昆虫损坏园林绿化区域内的绿植。防越界机构5可及时提醒误入园林绿化区域内的人离开。

本实施例中，所述交互设备包括警示灯、扬声器、鼠标、键盘、以及麦克风。

通过警示灯、扬声器、鼠标、键盘、以及麦克风能够提高工作人员与计算机主机交互的效率，进而实现日常的园林绿化管理。

本实施例中，所述监控摄像头和红外相机的安装位置处设置有与计算机主机连接的扬声器。

工作人员发现有人误入园林绿化区域内、或者损坏园林绿化区域内的绿植等情况时，可通过扬声器进行提醒或者警示。

如图2所示，本实施例中，所述驱虫装置4包括架体41，架体41通过其上端的挂钩固定安装，架体41内的中部位置处设有电击网罩42，电击网罩42内部设有诱虫灯43，架体41下方设有集虫箱44。

昆虫被诱虫灯43吸引后，从架体41的空隙进入，然后昆虫撞击在电击网罩42后被捕杀，捕杀后的昆虫落入集虫箱44进行回收清理，进而实现了驱虫的目的。

如图3所示，本实施例中，还包括农药喷洒机构6，农药喷洒机构6包括无人机61、农药罐62、雾化喷头63、以及电磁阀64；

所述农药罐62设置在无人机61的下端，农药罐62的下端通过连接管设置有雾化喷头63，所述电磁阀64设置在连接管上；所述无人机61和电磁阀64均与计算机主机电性连接。

计算机主机控制农药喷洒机构6，或者工作人员通过计算机主机控制农药喷洒机构6进行农药的喷洒。喷洒农药时，将无人机61停靠在待喷洒农药的区域的上方，然后通过控制电磁阀64将农药罐62内的农药经雾化喷头63喷洒至上述区域，喷洒完毕后进行下一区域的喷洒或者将无人机61收回。

本实施例中，所述防越界机构5包括扬声器、距离传感器、以及相配合的激光发射器和激光接收器；所述扬声器、激光接收器、以及距离传感器均与计算机主机电性连接。

距离传感器可将游客与设定的位置处保持一定间距，当游客与设定的位置处距离过近时，计算机主机通过扬声器发出警示声。

激光发射器与激光接收器可在误入者闯入时进行监测，进而通过扬声器发出警示声。

本实施例中，所述防越界机构5还包括设置在园林绿化区域周向的土体内的压力传感器，所述压力传感器与计算机主机电性连接。

当游客踩踏园林绿化区域周向的土体时，压力传感器将信号返回至计算机主机，从而计算机主机通过扬声器发出警示声。通过发出警示声来避免游客误入园林绿化区域损坏园林绿化区域内的绿植。

以上所述，仅是本发明的较佳实施例，并非对本发明作任何限制，凡是根据本发明技术实质对以上实施例所作的任何简单修改、变更以及等效结构变化，均仍属于本发明技术方案的保护范围内。
