生态防护林灌溉养护装置的制作方法

本发明属于植物种植领域，尤其涉及一种生态防护林灌溉养护装置。

背景技术：

现有的城市生态防护林建设中存在树种不丰富、林带结构单一、规模小、植物配置单调的问题等问题。为了建成结构合理、群落稳定、景观优美、防护效益高的城市生态防护林，需要从树种选择和配置两大方面着手，进行科学合理的规划设计，比如按照种植物的高度来排列整齐放置，将生长高度较短的放在前面，将生长高度较长的放在后头。然而现有的灌溉养护装置往往只能喷洒一个高度，不能根据植物生长高度调节喷洒高度，导致有部分生长较高的植物部分未被喷洒到，或者喷洒高度过高导致生长较短的植物被喷洒冲坏。

例如，中国专利文献公开了一种新型园林养护自动灌溉装置[专利申请号：cn201810040644.1]，它包括主控制柜以及设置于主控制柜一侧的养殖底座；在所述养殖底座上平行并列放置有若干个用于种植植物的种植仓；各种植仓都对应设置有一浇灌架，浇灌架竖立于种植仓上部；在浇灌架上设置有用于对下方种植仓中的植物进行浇灌的移动浇灌组件；移动浇灌组件包括移动盒、输水管以及与输水管连通的喷淋头；在移动盒内部设置有驱动电机，且在该移动盒下部、与浇灌架接触部位设置有滑轮；各相邻的两移动浇灌组件之间通过可伸缩导管连通，但该装置只能喷洒一个高度，不能根据植物生长高度调节喷洒高度，导致有部分生长较高的植物部分未被喷洒到，或者喷洒高度过高导致生长较短的植物被喷洒冲坏。

技术实现要素：

本发明的目的是针对上述问题，提供一种生态防护林灌溉养护装置。

为达到上述目的，本发明采用了下列技术方案：

一种生态防护林灌溉养护装置，包括呈竖直放置的灌溉箱，所述的灌溉箱内设有活动腔，所述的活动腔内具有高度调节块，所述的高度调节块通过高度调节机构与灌溉箱相连，在高度调节机构的带动下使高度调节块沿着竖直方向往复移动，所述的高度调节块内设有灌溉喷头，所述的灌溉喷头通过转向机构与高度调节块相连，在转向机构的带动下使灌溉喷头周向摆动。

进一步的，所述的转向机构包括两根位于高度调节块两侧且固设在活动腔内的导向轨，两根导向轨呈平行设置，且所述的导向轨呈弯曲设置，所述的高度调节块内设有横腔，所述的灌溉喷头位于横腔内，且所述的灌溉喷头的两侧各设有两块呈平行设置的连接板，所述的连接板延伸至对应的导向轨处且与其滑动连接。

进一步的，所述的连接板远离灌溉喷头的端部之间还连接有转轮，所述的转轮与对应导向轨相抵。

进一步的，所述的导向轨由若干个波峰和波谷组成，且若干个波峰和波谷依次间隔设置。

进一步的，所述的转轮与导向轨远离高度调节块的侧面相抵，所述的转轮与对应的两块连接板之间连接有防卡机构，所述的防卡机构包括设置在每一连接板内的缓冲槽，每一缓冲槽内滑动连接有缓冲块，所述的转轮转动于两个缓冲块之间，所述的缓冲块的两端与缓冲槽侧壁之间均连接有一个缓冲弹簧。

进一步的，所述的高度调节机构包括两个分别位于活动腔上端和下端的滚筒，所述的滚筒转动于活动腔内，至少一个滚筒与转动驱动装置相连，两个滚筒之间啮合连接有啮合带，所述的啮合带的两端分别与高度调节块的上下两端固定。

进一步的，所述的活动腔的两侧内壁中均设有一个呈竖直设置的滑槽，所述的高度调节块的两侧各设有一个滑杆，两个滑杆分别延伸入对应的滑槽中且与其滑动连接，两个滑槽相互对置设置或交错设置。

进一步的，所述的灌溉喷头还连接有进水管，所述的进水管贯穿高度调节块且与高度调节块转动连接，所述的灌溉喷头和进水管之间通过转向金属管相连。

进一步的，所述的横腔的顶部还设有一个圆弧凹槽，所述的圆弧凹槽内滑动连接有圆球，所述的圆球延伸出圆弧凹槽且与灌溉喷头固定连接。

进一步的，所述的灌溉喷头呈水平设置或向上倾斜设置。

与现有的技术相比，本发明的优点在于：

1、本发明中的高度调节块在高度调节机构的带动下沿着竖直方向往复移动，且在高度调节块移动过程中，在转向机构的带动下使灌溉喷头周向往复摆动。从而以灌溉箱为中心一层层的向外扩散喷洒，逐渐将水喷至越来越高的植物处。

2、本发明中的转轮与对应的两块连接板之间连接有防卡机构，防卡机构包括缓冲槽，缓冲槽内的缓冲块两侧各连接有一个缓冲弹簧，在转轮移动在导向轨的过程中，转轮卡住时，作用力能使缓冲块克服缓冲弹簧在缓冲槽上移动，从而杜绝被卡住。

附图说明

图1是本发明的整体示意图；

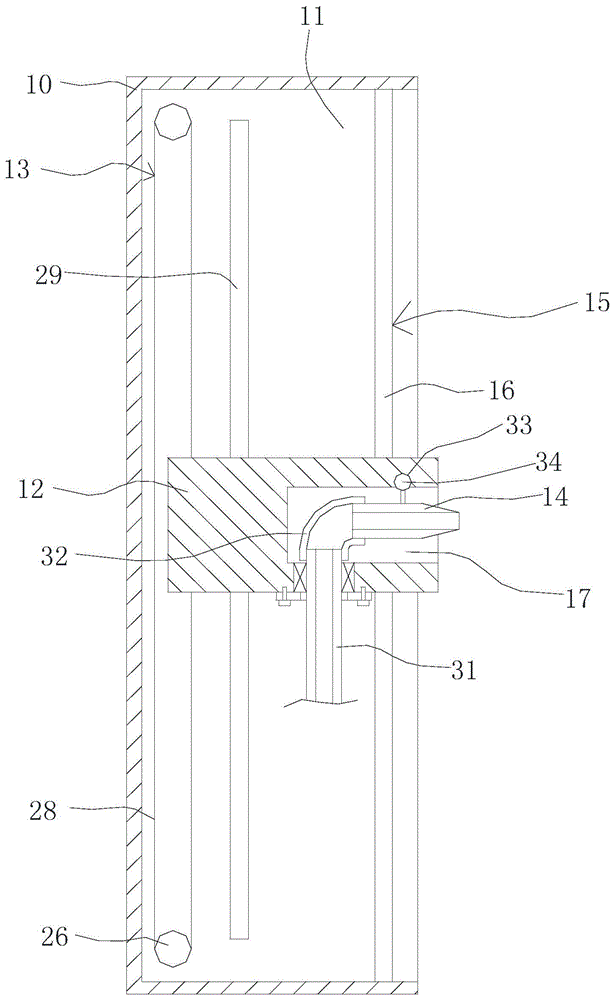

图2是图1的剖视示意图；

图3是图1的另一剖视示意图；

图4是防卡机构的结构示意图；

图5是圆弧凹槽的示意图。

图中：灌溉箱10、活动腔11、高度调节块12、高度调节机构13、灌溉喷头14、转向机构15、导向轨16、横腔17、连接板18、转轮19、波峰20、波谷21、防卡机构22、缓冲槽23、缓冲块24、缓冲弹簧25、滚筒26、转动驱动装置27、啮合带28、滑槽29、滑杆30、进水管31、转向金属管32、圆弧凹槽33、圆球34。

具体实施方式

下面结合附图和具体实施方式对本发明做进一步详细的说明。

结合图1-5所示，一种生态防护林灌溉养护装置，包括呈竖直放置的灌溉箱10，所述的灌溉箱10内设有活动腔11，所述的活动腔11内具有高度调节块12，所述的高度调节块12通过高度调节机构13与灌溉箱10相连，在高度调节机构13的带动下使高度调节块12沿着竖直方向往复移动，所述的高度调节块12内设有灌溉喷头14，所述的灌溉喷头14通过转向机构15与高度调节块12相连，在转向机构15的带动下使灌溉喷头14周向摆动。

在本发明中，生态防护林内的植物根据树种高度依次放置，灌溉箱10放置在靠近高度较低的植物边，随着种植物的高度越来越高逐渐远离灌溉箱10。在灌溉时，在转向机构15的带动下灌溉喷头14周向摆动从而使灌溉喷头14从植物的一侧喷洒至另一侧，且在次过程中，高度调节机构13带着灌溉喷头14逐渐向上移动，配合转向机构15使灌溉喷头14以灌溉箱10为中心一层层的向外扩散喷洒，从而逐渐将水喷至越来越高的植物处。通过科学规划种植区域和该灌溉喷头14的运动，最终能喷洒至每一植物上，最终,建成结构合理、群落稳定、景观优美、防护效益高的城市生态防护林。

所述的转向机构15包括位于高度调节块12两侧且固设在活动腔11内的导向轨16，两根导向轨16呈平行设置，且所述的导向轨16呈弯曲设置，所述的高度调节块12内设有横腔17，所述的灌溉喷头14位于横腔17内，且所述的灌溉喷头14的两侧各设有两块呈平行设置的连接板18，所述的连接板18延伸至对应的导向轨16处且与其滑动连接，所述的连接板18远离灌溉喷头14的端部之间还连接有转轮19，所述的转轮19与对应导向轨16相抵。

在本发明中，两根导向轨16之间的距离在任何高度处都相同。在高度调节块12随着高度调节机构13的工作向上移动时，高度调节块12两侧的转轮19向上移动的过程中滑动于导向轨16上，由于导向轨16呈弯曲设置以及转轮19在导向轨16上移动，因此随着高度调节块12的向上移动，在导向轨16的作用下使灌溉喷头14发生周向摆动。此外，连接板18通过转轮19与对应的导向轨16连接，减少产生的摩擦力。

所述的导向轨16由若干个波峰20和波谷21组成，且若干个波峰20和波谷21依次间隔设置，若干个波峰20和波谷21的弧度或半径相同。

在本发明中，当转轮19移动至波谷21时，灌溉喷头14位于左侧，当转轮19移动至波谷21时，灌溉喷头14位于右侧。由于波峰20和波谷21依次间隔设置，随着高度调节块12向上移动，使灌溉喷头14往复周向摆动。

所述的转轮19与导向轨16远离高度调节块12的侧面相抵，所述的转轮19与对应的两块连接板18之间连接有防卡机构22，所述的防卡机构22包括设置在每一连接板18内的缓冲槽23，每一缓冲槽23内滑动连接有缓冲块24，所述的转轮19转动于两个缓冲块24之间，所述的缓冲块24的两端与缓冲槽23侧壁之间均连接有一个缓冲弹簧25。

在本发明中，由于导向轨16呈弯曲设置，防卡机构22能够防止转轮19在移动的过程中卡在导向轨16上。在转轮19移动在导向轨16的过程中，转轮19卡住时，作用力能使缓冲块24克服缓冲弹簧25在缓冲槽23上移动，从而杜绝被卡住。

所述的高度调节机构13包括两个分别位于活动腔11上端和下端的滚筒26，所述的滚筒26转动于活动腔11内，至少一个滚筒26与转动驱动装置27相连，两个滚筒26之间啮合连接有啮合带28，所述的啮合带28的两端分别与高度调节块12的上下两端固定。

在本发明中，在控制高度调节块12沿着竖直方向移动时，转动驱动装置27工作使滚筒26转动，通过啮合连接使啮合带28在两个滚筒26之间传动，从而拉动高度调节块12向上或向下移动。转动驱动装置27可以是转动电机，转动电机与差速器相连，且差速器的输出轴与滚筒26连接。

所述的活动腔11的两侧内壁中均设有一个呈竖直设置的滑槽29，所述的高度调节块12的两侧各设有一个滑杆30，两个滑杆30分别延伸入对应的滑槽29中且与其滑动连接，两个滑槽29相互对置设置或交错设置。

在本发明中，由于啮合带28使柔性材质，只起到拉动的作用，为了防止高度调节块12在上下移动过程中发生晃动，通过滑杆30延伸入对应的滑槽29中的方式限制高度调节块12不发生晃动。

所述的灌溉喷头14还连接有进水管31，所述的进水管31贯穿高度调节块12且与高度调节块12转动连接，所述的灌溉喷头14和进水管31之间通过转向金属管32相连。

在本发明中，由于灌溉喷头14在工作过程中发生周向摆动，为了防止水管扭曲缠绕，使进水管31与高度调节块12转动连接，进水管31通过滚珠轴承与高度调节块12进行转动连接，滚珠轴承外圈与高度调节块12连接，滚珠轴承内圈与进水管31连接，且滚珠轴承与进水管31过盈配合，滚珠轴承通过挡环或端盖设置在高度调节块12内，且挡环或端盖通过顶紧螺丝进行固定。

所述的横腔17的顶部还设有一个圆弧凹槽33，所述的圆弧凹槽33内滑动连接有圆球34，所述的圆球34延伸出圆弧凹槽33且与灌溉喷头14固定连接。

在本发明中，灌溉喷头14与转向金属管32具有一定的重量，因此通过圆球34滑动于圆弧凹槽33内的方式拉撑住。

所述的灌溉喷头14呈水平设置或向上倾斜设置。

该发明的工作原理：转动驱动装置27工作使滚筒26转动，通过啮合连接使啮合带28在两个滚筒26之间传动，从而拉动高度调节块12向上移动，在向上移动的过程中，转轮19在导向轨16上移动，因此随着高度调节块12的向上移动，在导向轨16的作用下使灌溉喷头14发生周向往复摆动。

本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。
